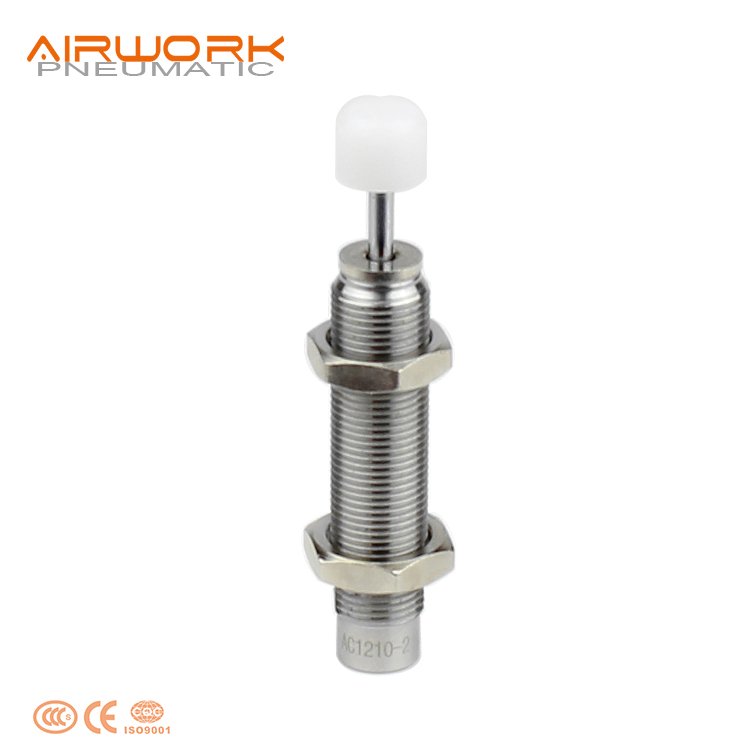

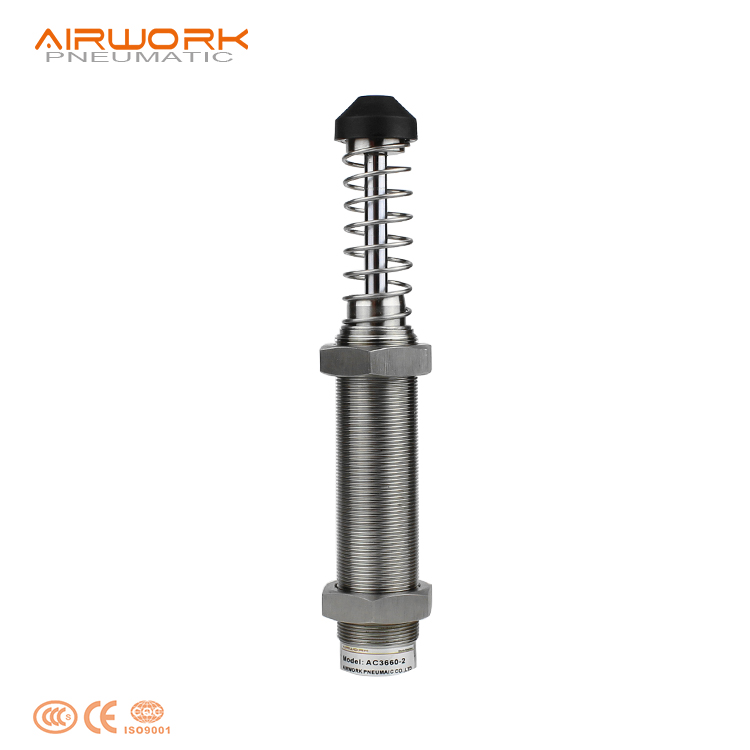

Tlumič řady ACA ACJ

Vlastnost produktu：

1. Vynikající a stabilní zpomalení a tlumení nárazů; při zatížení se odpor automaticky upraví.

2. Vnější tělo integrované konstrukce je povrchově upraveno metodou QPQ, čímž dosahuje optimální odolnosti proti korozi a opotřebení a vydrží vysoký tlak; díky závitovému vnějšímu tělu je snadné instalovat a nastavovat, navíc zajišťuje dobré odvod tepla.

3. Hřídel z nerezové oceli s vysokou tvrdostí zajišťuje lepší odolnost proti nárazům a korozi a umožňuje provoz za nepříznivých podmínek.

4. Speciální proces plnění olejem zajišťuje stabilní tlumení nárazů.

5. Kompaktní konstrukce a vysoká maximální pohlcená energie.

6. Jako tlumicí prostředek používáme speciální mazací látky, které jsou vhodné pro široký rozsah teplot a zaručují stabilní tlumení.

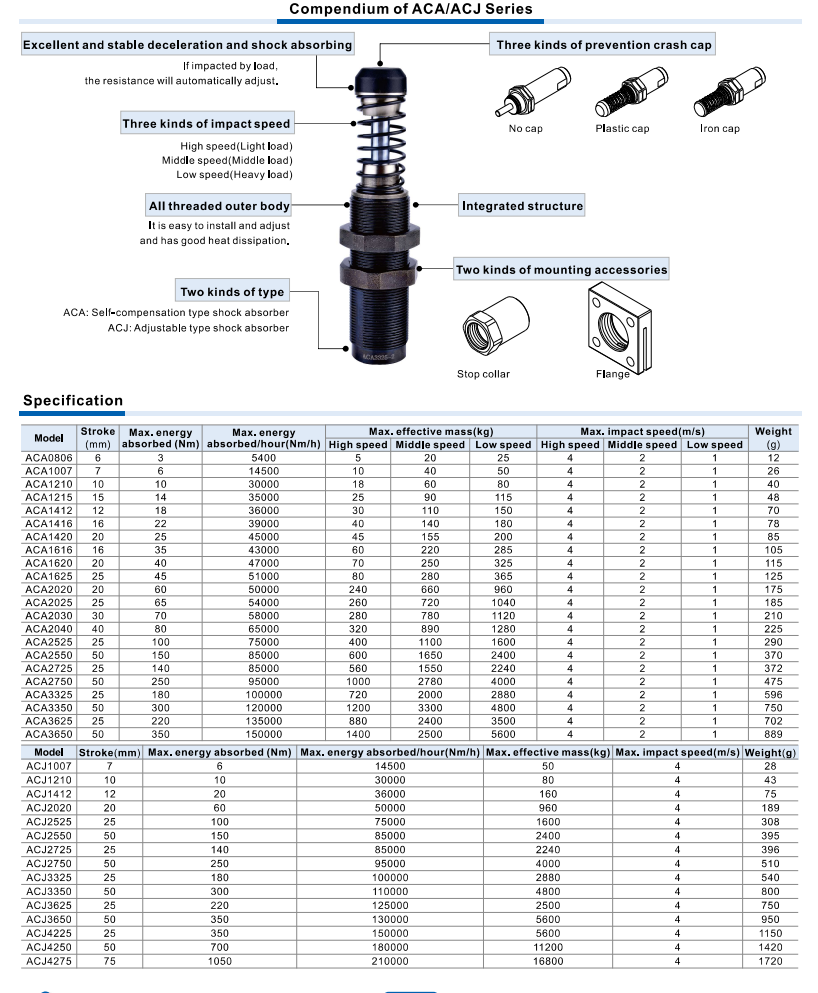

Specifikace

instalace a provoz

1. Rozsah nastavení regulovatelných tlumičů je 0 až 9 (8). Výrobní nastavení je na pozici 6 (4). Hodnota 0 znamená nejměkčí nastavení, zatímco hodnota 9 znamená nejtvrdší.

2. Správný výběr tlumičů zajistí hladké zpomalení a dobré tlumivé vlastnosti;

3. Pokud dochází k odrazu na začátku zdvihu, znamená to, že účinná zátěž je příliš vysoká. V tomto případě je třeba náhradní tlumič s automatickou kompenzací nahradit typem pro vysokou rychlost (–1), zatímco u regulovatelného typu je třeba nastavení změnit na měkčí, tedy blíže k hodnotě 0;

4. Pokud dochází k odrazu na konci zdvihu, znamená to, že účinná zátěž je příliš nízká. V tomto případě je třeba náhradní tlumič s automatickou kompenzací nahradit typem pro nízkou rychlost (–3), zatímco u regulovatelného typu je třeba nastavení změnit na tvrdší, tedy blíže k hodnotě 9;

5. Během provozu je třeba co nejvíce vyhnout se působení boční zátěže. Excentrický úhel musí být udržován v mezích 3 ′. Tlumiče

musí být pevně uzamčeny;

6. Rozsah provozní teploty musí být –5 až 70 °C;

7. Aby se prodloužila životnost, píst se musí zastavit 1 mm před dosažením konce zdvihu. Je vhodnější namontovat upínací šroub pro přesné nastavení a polohování;

8. Pokud jsou na stejné straně nainstalovány dva nebo více tlumičů, ujistěte se, že pracují synchronně;

9. Na tělese i na pístní tyči je zakázáno natírat, svařovat nebo čistit korozivními látkami.

10. Při montáži tlumiče nesmí být ohybový moment působící na tlumič mimo rozsah uvedený v následující tabulce, jinak může dojít k poškození tlumiče.

11. Neponechávejte pístní tyč dlouhou dobu stlačenou, protože to může negativně ovlivnit její životnost.

12. Nepoužívejte na pístní tyč vnější kapaliny (vodu, olej), protože to může negativně ovlivnit její životnost.

Údržba a péče

1. Běžné údržbové body

• Pravidelně kontrolujte vzhled, závity a těsnění a okamžitě odstraňte olej a prach.

• Za podmínek provozu za vysokých teplot a/nebo vysoké frekvence kontrolovat hladinu oleje každé 3–6 měsíce a případně doplnit nebo vyměnit.

• Před dlouhodobým vypnutím naneste protikorozní olej a oba konce utěsněte, aby se zabránilo usazování prachu.

2. Referenční interval výměny

• Normální provozní podmínky: 1–2 roky nebo celkem 1 milion cyklů;

• Provozní podmínky s vysokou frekvencí / zatížením: 6–12 měsíců nebo 500 000 cyklů.

Často kladené otázky

Otázka 1. Jaké jsou základní rozdíly mezi ACA a ACJ?

Odpověď 1. ACJ je standardní typ s automatickou kompenzací a pevnou tlumicí silou, která nevyžaduje ruční nastavení. Je vhodný pro stabilní provozní podmínky a scénáře, kde není nutné časté nastavování, a jeho montáž je jednodušší. ACJ je nastavitelný typ s automatickou kompenzací vybavený otočným knoflíkem pro nastavení na stupnici 0–9 (0 = nejměkčí, 9 = nejtvrdší) na zadní straně. Výchozí tovární nastavení je 6 nebo 4, což umožňuje přesné přizpůsobení různým provozním podmínkám podle zátěže a rychlosti.

Otázka 2. Co dělat v případě výskytu „odrazu“?

A2. • Počáteční odraz během zdvihu: Příliš těžká zátěž / příliš vysoká rychlost. Přepněte na model pro vysokou rychlost (přípona 1) nebo nastavte stupnici ACJ směrem k 0 (měkké).

• Odraz na konci zdvihu: Příliš lehká zátěž / příliš nízká rychlost. Přepněte na model pro nízkou rychlost (přípona 3) nebo nastavte stupnici ACJ směrem k 9 (tvrdé).

Q3. Jak používat polohovací zarážkovou matici?

A3. Slouží k přesnému polohování – zastavuje pístní tyč 1 mm před dosažením dna. Při použití společně s ACJ/ACA zvyšuje přesnost polohování a prodlužuje životnost.

Q4. Jaký je použitelný teplotní rozsah?

A4. Standardní rozsah: −5 °C až 70 °C. U modelů ze speciálních materiálů lze rozsah rozšířit na −10 °C až 80 °C. Pro aplikace za vysokých teplot vyberte těsnění a maziva odolná vysokým teplotám.

Q5. Jak se vyhnout poruchám za podmínek vysokofrekvenčního provozu?

A5. • Vypočítejte hodinovou energii, kterou tlumič pohltí (energie na jeden cyklus × frekvence), a zajistěte, aby nepřekročila stanovené limity.

• Pokud je několik tlumičů zapojeno paralelně, zajistěte jejich synchronizovaný provoz za účelem rozdělení energie;

• Pravidelně odstraňujte vnější nečistoty, kontrolujte stav těsnění a kapalin a opotřebované díly včas nahraďte.

Q6. Běžné poruchy a jejich příčiny?

A6. • Únik oleje: stárnutí těsnění, přetížení při montáži, zhoršený stav oleje;

• Selhání návratu do výchozí polohy: poškozená pružina, uvíznutý cizí předmět, ohnutý pístový tyč;

• Porucha tlumiče: nesprávné nastavení tlumicí síly, přetížení, únik oleje.
