वायुचालित घटकों का अनुप्रयोग: ऑटोमोटिव बॉडी वेल्डिंग स्वचालन लाइन

परियोजना का अवलोकन

एक वैश्विक ऑटोमोटिव OEM (मूल उपकरण निर्माता) विद्युत वाहनों (EV) की बढ़ती मांग को पूरा करने और उत्पादन लचीलापन में सुधार करने के लिए अपनी बॉडी-इन-व्हाइट (BIW) उत्पादन लाइन का अपग्रेड कर रहा था। मुख्य चुनौती उच्च-सटीक वेल्डिंग पोजिशनिंग, त्वरित साइकिल समय और उच्च तापमान, स्पैटर और कंपन जैसे कठोर कार्यशाला वातावरण में विश्वसनीय संचालन प्राप्त करना थी। प्रतिक्रिया क्षमता, भार वहन क्षमता और कठोर परिस्थितियों के प्रति प्रतिरोध के लिए उत्कृष्टता के कारण प्रणोदन (प्न्यूमैटिक) तकनीक को मुख्य संचालन समाधान के रूप में चुना गया।

प्रमुख प्रणोदन घटक एवं उनके अनुप्रयोग

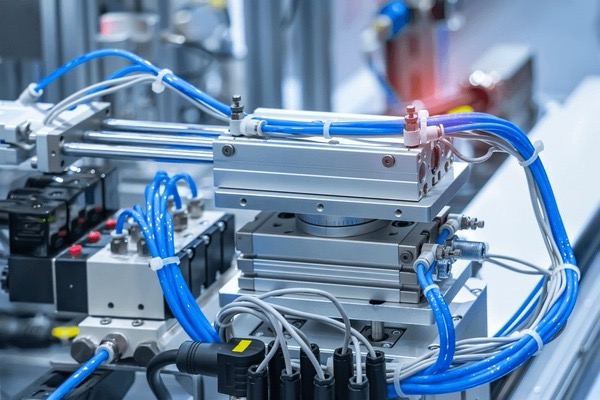

1. सटीक मार्गदर्शित प्रणोदन सिलेंडर

• स्थापना स्थिति: बॉडी पैनल क्लैम्पिंग और पोजिशनिंग स्टेशन (उदाहरण के लिए, दरवाज़े का फ्रेम, छत और फर्श असेंबली)।

• तकनीकी विशेषताएँ: इन सिलेंडरों में एकीकृत रैखिक गाइड और स्ट्रोक समायोजन तंत्र हैं, जो बॉडी पैनलों के बीच सुसंगत वेल्डिंग अंतराल सुनिश्चित करने के लिए ±0.05 मिमी की दोहराव सटीकता प्रदान करते हैं। डबल-एक्टिंग डिज़ाइन उच्च-धारा वेल्डिंग के दौरान पैनलों के विस्थापन को रोकने के लिए मज़बूत क्लैंपिंग बल (अधिकतम 8 केएन) प्रदान करता है।

• संचालनात्मक भूमिका: जब कोई बॉडी शेल स्टेशन में प्रवेश करती है, तो सिलेंडर 0.3 सेकंड के भीतर समकालिक रूप से विस्तारित होकर पैनलों को क्लैंप करते हैं और स्थानित करते हैं, तथा वेल्डिंग प्रक्रिया के समग्र अवधि (प्रति चक्र 10–15 सेकंड) के दौरान स्थिरता बनाए रखते हैं।

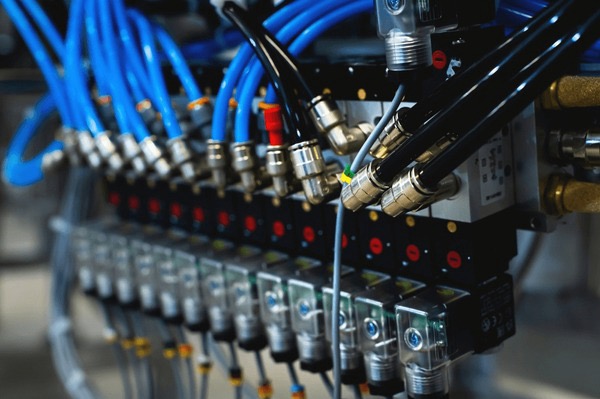

2. उच्च-गति वायु नियंत्रण वाल्व

• तैनाती स्थिति: सिलेंडर संचालन और वेल्डिंग टॉर्च स्थिति निर्धारण के लिए केंद्रीय नियंत्रण प्रणाली।

• तकनीकी विशेषताएँ: पायलट-संचालित इलेक्ट्रोमैग्नेटिक वाल्व, जिनका स्विचिंग समय ≤10 मिलीसेकंड है और IP67 सुरक्षा रेटिंग है। ये वाल्व वेल्डिंग उपकरणों से उत्पन्न वोल्टेज उतार-चढ़ाव और विद्युत चुंबकीय हस्तक्षेप को सहन करने के लिए डिज़ाइन किए गए हैं।

• संचालनात्मक भूमिका: संपीड़ित वायु प्रवाह के चालू/बंद करने और दिशा को नियंत्रित करने के लिए पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) से संकेत प्राप्त करना, जिससे प्रत्येक स्टेशन पर 24+ सिलेंडरों की समन्वित क्रियाएँ संभव होती हैं। वाल्वों की तीव्र प्रतिक्रिया सुनिश्चित करती है कि उत्पादन लाइन प्रति बॉडी शेल 60 सेकंड का साइकिल समय प्राप्त करे—जो पिछले हाइड्रोलिक प्रणाली की तुलना में 30% तेज़ है।

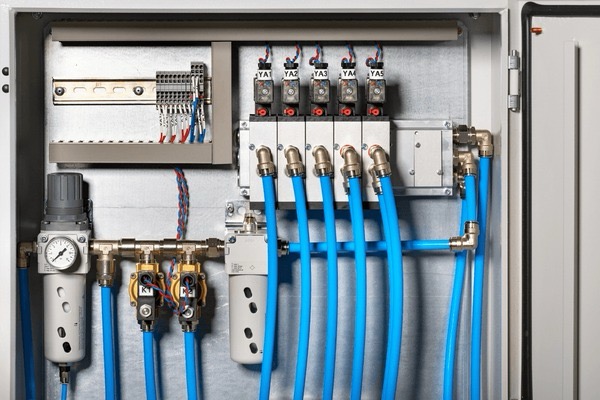

3. वायु तैयारी इकाइयाँ (APUs)

• तैनाती स्थिति: वायुचालित प्रणाली का प्रवेश बिंदु, जो कारखाने के केंद्रीय वायु कंप्रेसर से जुड़ी है।

• तकनीकी विशेषताएँ: संयुक्त फ़िल्टर-रेगुलेटर-लुब्रिकेटर (FRL) इकाइयाँ, जिनमें 5μm कण फ़िल्टर, जल पृथक्कारक (शिशिर बिंदु ≤2°C) और समायोज्य दाब नियामक (0.1–1.0MPa) शामिल हैं। लुब्रिकेटर गतिमान भागों को क्षरण से बचाने के लिए परमाणुकृत तेल प्रदान करता है।

• संचालनात्मक भूमिका: नमी, धूल और तेल के दूषकों को हटाने के लिए संपीड़ित वायु का शुद्धिकरण और संतुलन करना, जिससे अपस्ट्रीम घटकों (सिलेंडर, वाल्व) का विश्वसनीय संचालन सुनिश्चित हो। इससे घटकों की विफलता दर 40% कम हो जाती है और रखरखाव अंतराल 3 महीने से बढ़कर 12 महीने हो जाता है।

4. बल संवेदन वाले न्यूमैटिक ग्रिपर

• तैनाती स्थिति: वेल्डेड बॉडी घटकों (जैसे साइड सिल्स, क्रॉसमेम्बर्स) को संभालने के लिए रोबोटिक भुजा के अंत-प्रभावक (एंड-इफेक्टर्स) पर।

• तकनीकी विशेषताएँ: समानांतर ग्रिपर जिनमें समायोज्य क्लैम्पिंग बल (0.5–5 किलोन्यूटन) और अंतर्निर्मित दाब सेंसर हैं। ग्रिपर ऊष्मा प्रतिरोधी मिश्र धातु से निर्मित हैं ताकि वेल्डिंग टॉर्च से उत्सर्जित विकिरण ऊष्मा (अधिकतम 120°C) का सामना किया जा सके।

• संचालनात्मक भूमिका: रोबोटिक भुजा 15–30 किग्रा वजन वाले वेल्डेड घटकों को उठाने के लिए ग्रिपर का उपयोग करती है, जहाँ बल सेंसर पीएलसी को वास्तविक समय में प्रतिक्रिया प्रदान करते हैं ताकि अत्यधिक क्लैम्पिंग (जो घटकों को विकृत कर सकती है) या अपर्याप्त क्लैम्पिंग (जिससे भागों के गिरने का खतरा होता है) से बचा जा सके।
