Spørgsmål: Hvad er ATEX-zone 1 og zone 21-klassificeringer, og hvorfor er de afgørende for sikkerheden på industrielle anlæg?

I kemiske procesanlæg, petrokemiske raffinaderier, farmaceutiske faciliteter og kornsilos er tilstedeværelsen af brandfarlige gasser, væsker, dampe eller antændeligt støv en konstant operativ virkelighed. For at sikre arbejdernes sikkerhed og forhindre katastrofale eksplosioner kræver Den Europæiske Union ATEX-direktivet (2014/34/EU), som er den globale standard for regulering af udstyr, der anvendes i eksplosive atmosfærer. Indkøbschefer og R&D-ingeniører skal forstå disse klassificeringer, når de designer eller opgraderer anlægsautomatisering.

Farlige områder er inddelt i forskellige zoner baseret på hyppigheden og varigheden af den eksplosive atmosfære:

• Zone 1 (gas/damp/tåge): Et sted, hvor en eksplosiv atmosfære bestående af en blanding af luft og brændbare stoffer i form af gas, damp eller tåge sandsynligvis forekommer lejlighedsvis under normale driftsforhold. Typiske lokationer inkluderer området omkring lossebrygger, kemiske reaktionsbeholdere og spraymalerikabinetter.
• Zone 21 (antændelig støv): Et sted, hvor en eksplosiv atmosfære i form af en sky af antændeligt støv i luften sandsynligvis forekommer lejlighedsvis under normale driftsforhold. Typiske lokationer inkluderer kulhåndteringsfaciliteter, melmøller og områder til blandning af farmaceutisk pulver.

I disse miljøer kan enhver elektrisk eller mekanisk komponent fungere som en tændkilde. Indkøbschefer skal købe ATEX-certificerede pneumatiske komponenter, der specifikt er klassificeret under kategori 2 (egnet til zone 1 og zone 21). Brug af ikke-certificeret udstyr i disse områder udgør en alvorlig reguleringsovertrædelse og en betydelig sikkerhedsrisiko, da standard pNEUMATISKE KOMPONENTER kan generere statisk elektricitet, gnister fra mekanisk stød eller for høj overfladetemperatur, hvilket kan antænde den omgivende atmosfære.

Spørgsmål: Hvad er de primære tændrisici ved standardpneumatiske komponenter, og hvordan håndterer ATEX-certificering dem?

En almindelig misforståelse i B2B-indkøb er, at pneumatiske systemer er indbyrdes sikre, fordi de kører på komprimeret luft i stedet for elektricitet. Selvom komprimeret luft i sig selv ikke er brændbart, indebærer standardpneumatiske komponenter adskillige skjulte tændrisici, som skal elimineres gennem teknisk udformning for at opnå ATEX-certificering:

• Elektrostatiske udladninger (ESD): Når tør komprimeret luft strømmer gennem polyurethanrør eller over plaststøjdæmpere, dannes der statisk elektricitet. Denne elektriske ladning kan opbygges på ikke-ledende plastoverflader. Hvis en arbejdsmand rører ved dele eller hvis den kommer i nærheden af et jordet metalrør, kan den statiske ladning udledes som en højenergetisk gnist, hvilket mere end tilstrækkeligt kan antænde brændbare gasser eller fine organiske støv.
• Mekaniske påvirkningsgnister: Hvis stempelstangen eller monteringsbeslaget på en pneumatisk cylinder udsættes for kraftig stød- eller tværlast, kan der opstå metal-mod-metal-kontakt. For eksempel kan en stålstempelstang, der rammer en stålføringsboks, generere mekaniske friktionsgnister. Hvis cylinderen er fremstillet af bestemte aluminiumslegeringer, kan det at slå den med rustede værktøjer udløse en termitreaktion, der skaber meget energirige gnister.
• Overopvarmning af magnetventilspolen: Magnetventiler bruger elektriske strømme til at bevæge den indvendige spole. Standard magnetventilspoler kan blive ekstremt varme ved kontinuerlig drift. Hvis overfladetemperaturen på spolen overstiger antændelsestemperaturen for den omgivende gas eller støv (temperaturklassen, f.eks. T4 eller T6), vil spolen direkte antænde atmosfæren.
• Friktionsvarme i dynamiske tætninger: Ved høje hastigheder genererer de dynamiske gummietætninger inde i en pneumatisk cylinder eller ventilspole varme som følge af friktion. Hvis smøringen tørre ud, kan denne lokale opvarmning øge komponentens overfladetemperatur over sikre niveauer.

ATEX-certificering kræver, at producenterne designer disse risici væk. Pneumatiske komponenter skal bruge antistatiske, ledende polymerer til at lede statiske ladninger til jord. Cylinderstænger skal indeholde ikke-spændende materialer, og magnetventilspoler skal være indkapslet i eksplosionsbeskyttede, sandfyldte eller intrinsisk sikre kabinetter, der forhindrer, at eventuelle interne gnister eller varme slipper ud i omgivelserne.

Spørgsmål: Hvilke tekniske mærkninger og specifikationer skal en indkøbschef verificere ved indkøb af ATEX-pneumatiske komponenter?

Indkøb af ATEX-komponenter kræver en grundig gennemgang af produktmærkningerne. Indkøbschefer bør lede efter det officielle sekskantede Ex-logo og verificere den alfanumeriske ATEX-kodning. En typisk mærkning for overensstemmelse med Zone 1 og Zone 21 ser således ud:

Ex h IIB T4 Gb / Ex h IIIC T135C Db

Sådan dekodes disse kritiske specifikationer:

• Ex h: Angiver, at komponenten anvender mekaniske beskyttelsesstandarder (f.eks. konstruktionsmæssig sikkerhed 'c' eller kontrol af tændkilder 'b') i stedet for udelukkende elektrisk beskyttelse.
• IIB (gasgruppe): Egnet til miljøer med gasser som ethylen, æter eller propan. Gruppe IIC er den strengeste (hydrogen, acetilen), mens IIA er den mindst strenge. IIB er standarden for de fleste kemiske og industrielle procesanlæg.
• IIIC (støvgruppe): Egnet til miljøer med ledende støv (f.eks. grafit eller metalpulver). IIIB dækker ikke-ledende støv (korn, stivelse), og IIIA dækker flydende partikler.
• T4 / T135C (temperaturklasse): For gasser betyder T4, at komponentens maksimale overfladetemperatur aldrig vil overstige 135 grader Celsius under nogen drifts- eller fejltilstand. For støv indikerer T135C, at den maksimale overfladetemperatur er begrænset til 135 grader Celsius. Indkøbsledere skal sikre, at denne temperatur er sikker under den minimale antændelsestemperatur for de kemikalier og det støv, der forekommer i deres specifikke anlæg.
• Gb / Db (udstyrsbeskyttelsesniveau): Gb angiver høj beskyttelse mod gas (zone 1), og Db angiver høj beskyttelse mod støv (zone 21).

Q: Hvilke dedikerede ATEX-certificerede pneumatiske løsninger tilbyder AIRWORK til sikkerhed i eksplosionsfarlige zoner?

AIRWORK har opbygget en global ry reputation for fremstilling af pålidelige ATEX-certificerede pneumatiske komponenter, der fuldt ud overholder den europæiske direktiv 2014/34/EU. Vores sortiment omfatter:

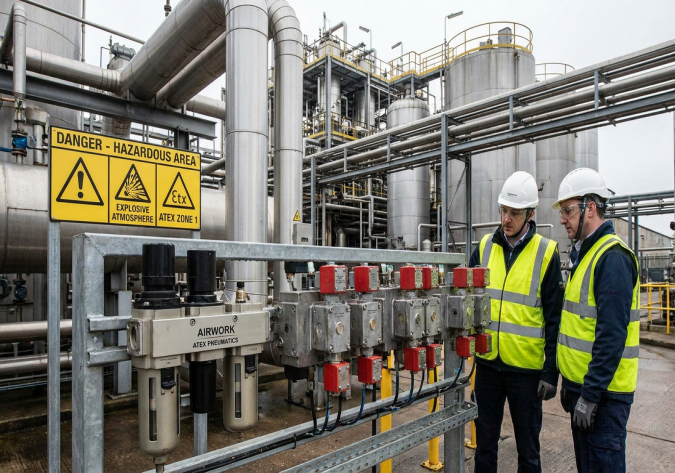

• ATEX-certificerede cylindre: AIRWORK tilbyder ISO 15552- og ISO 6432-cylindre, der er certificeret til kategori 2G (zone 1) og 2D (zone 21). Disse cylindre er fremstillet af højholdbart anodiseret aluminium eller rustfrit stål SUS316, udstyret med specialiserede metalskraberringe og forsynet med dedikerede jordforbindelser for at sikre, at alle statiske ladninger afledes sikkert.
• ATEX-magnetventiler: Vores styreventiler er udstyret med eksplosionsbeskyttede (Ex d) eller inkapslede (Ex m) magnetspoler. De har IP67-tætning for at forhindre indtrængning af støv og fugt og er godkendt til 100 % kontinuerlig drift, hvilket sikrer sikker og kølig drift i højrisikoområder.
• ATEX-luftbehandlingsenheder (FRL): Ren luft er afgørende. AIRWORKs ATEX-certificerede filtre, reguleringsventiler og smørepumper anvender antistatiske teknopolymerskåle og metalgehuse, så luftbehandlingsprocessen ikke opbygger farlige elektrostatiske ladninger.

Ved at samarbejde med AIRWORK kan indkøbschefer købe fuldt dokumenterede og certificerede ATEX-pakker. Alle sendes med en officiel overensstemmelseserklæring og en betjeningsvejledning, der beskriver korrekt installation og jordningsprocedurer. Denne omfattende dokumentation forenkler sikkerhedsrevisioner på anlægget, sikrer øjeblikkelig forsikringsgodkendelse og beskytter både dit kapitalanlæg og dit menneskelige arbejdskraft mod eksplosionsfarer.
