Q: Hvad er fejl ved højfrekvensrespons i SMT-pneumatiske systemer, og hvordan viser de sig på elektronikmontagelinjer?

I overflademonteringsteknologi (SMT) inden for elektronikmontage er hastighed og præcision de primære mål for produktionseffektivitet. Moderne placeringsmaskiner, automatiserede komponentfodere og pneumatiske vakuumdyser arbejder med imponerende hastigheder og placerer titusinder af mikroskopiske komponenter (som kondensatorer, modstande og mikrochips) på printede kredsløbskort (PCB’er) hver time. For at opretholde disse hastigheder skal de pneumatiske magnetventiler, der styrer disse aktuatorer, skifte tilstand med høje frekvenser – ofte mellem 30 og 60 Hz (cyklusser pr. sekund) – med reaktionstider, der måles i éncifrede millisekunder.

En fejl ved højfrekvensrespons opstår, når en pneumatisk magnetventil ikke længere kan gennemføre sin åbnings- og lukkecyklus inden for den angivne tidsramme. I stedet for en skarp, øjeblikkelig skiftning bliver ventilen langsom, ustabiel eller helt uden synkronisering med maskinens elektroniske styring. Denne mekaniske forsinkelse kan forårsage flere alvorlige kvalitets- og driftsproblemer på produktionslinjen:

• Komponentfejlstilling og tombstoning: Hvis pneumatiske ventiler der styrer vakuumdyset, ikke frigør suget præcis på det millisekund, hvor placeringshovedet når PCB'en, kan komponenten blive placeret lidt forkert, tabes for tidligt eller stå lodret på den ene ende (en defekt kendt som tombstoning).
• Øget udskudsrater: Langsomhed i ventilskift fører til, at komponenter tabes inde i maskinen eller misplaceres på soldepasten, hvilket resulterer i øjeblikkelig afvisning af printpladen og dyr spild af komponenter.
• Systemsynkroniseringsfejl: SMT-maskiner bruger kontinuerlige optiske og mekaniske sensorer til at verificere komponentplaceringen. En forsinkelse på blot 5 millisekunder i pneumatisk aktivering kan udløse en automatisk nødstop af maskinen og afbryde hele produktionslinjen.
• Fejl ved vakuumblæsning: Under frigivelse af komponenter injiceres et hurtigt trykpuls (blæseluft) for at overvinde resterende vakuum og adhæsionskræfter. Hvis den højhastighedsblæseventil ikke reagerer hurtigt nok, bliver komponenten siddende fast på dyset, hvilket resulterer i en fejl ved opfangning i næste cyklus.

Q: Hvad er årsagerne til fejl ved højfrekvensrespons i SMT-pneumatiske magnetventiler?

Når en højfrekvent pneumatiske ventil begynder at svigte, er problemet sjældent en simpel elektrisk fejl. I stedet er det typisk en kompleks interaktion mellem mekanisk slid, luftkvalitet, pneumatisk design og termisk spænding. R&D-ingeniører og vedligeholdelseshold skal undersøge flere almindelige rodårsager under fejlfinding:

• Forurening af komprimeret luft: SMT-maskiner kræver ekstremt ren og tør luft. Hvis det primære filtreringssystem svigter, kan mikroskopiske partikler af støv, kompressolje eller vanddamp trænge ind i ventilen. Ved høje hastigheder danner denne blanding en klæbrig slam inde i ventilen, hvilket øger den mekaniske modstand på den indre spole og sænker dens bevægelse.
• Solenoidspole overophedning: Drift af en solenoidspole ved høje frekvenser (især ved kontinuerlige driftscykler) genererer betydelig varme. Når temperaturen i kobberspolen stiger, øges dens elektriske modstand, hvilket reducerer den magnetiske kraft, der påvirker ventilens spæle. Den svagere magnetiske trækraft forlænger ventilenes åbningstid og kan forhindre fuld aktivering.
• Spæle- og tætnings-slid: Standardgummi- eller polyuretanthætninger oplever hurtig slid pga. friktion og varmeudvikling, når de aktiveres millioner af gange ved høje hastigheder. Den resulterende friktion øger responsiden og kan medføre nedbrydning af tætningsmaterialet, hvilket forårsager interne luftlækkager, der yderligere reducerer aktiveringshastigheden.
• Modtryk og udstødningsstrømningsbegrænsninger: I kompakte SMT-maskiner er mange ventiler monteret tæt sammen på en enkelt manifold. Hvis udstødningssløjferne eller lyddæmperne er begrænsede, kan modtryk opbygges i manifolden. Dette resterende tryk virker imod ventilens spole og hæmmer dennes retursfjeder, hvilket forsinker ventilen lukkecyklus.
• For meget Rør Længde: Den fysiske afstand mellem den pneumatiske ventil og aktuatoren udgør en luftsøjle, der skal trykkes op og nedtrykkes ved hver cyklus. Hvis den tilsluttede polyurethan-rørledning er for lang, forsinkes det pneumatiske signal, hvilket efterligner en fejl i ventilens respons.

Q: Hvordan kan vedligeholdelseshold systematisk fejlfinde og løse disse hyppige fejl?

At løse hyppige pneumatiske fejl i SMT-miljøer kræver en systematisk diagnostisk fremgangsmåde. Vedligeholdelsesingeniører bør følge disse tekniske fejlfindingstrin:

• Diagnosticer luftkvaliteten under tryk: Kontroller maskinens lokale filter-regulator-smørepunkt (FRL)-enhed. Sørg for, at koalescensfilteret aktivt fjerner olieskum ned til 0,01 mikrometer, og at membrantørren holder duggpunktet ved eller under 3 grader Celsius. Rengør luftledningerne for at fjerne eventuel akkumuleret væske eller slam.
• Mål det elektriske styresignal: Brug et oscilloskop til at verificere, at det 24 V DC-signal, der når solenoidspolen, er en ren, skarp firkantbølge. Eventuelle spændningsfald eller langsomme stigningstider fra PLC'en eller maskinstyringen kan medføre tilsvarende mekaniske forsinkelser i ventilen.
• Verificer termisk og magnetisk ydeevne: Mål temperaturen på solenoidspolerne under maksimal drift. Hvis spolerne bliver ekstremt varme (over 80 grader Celsius), skal du verificere, at de er certificeret til 100 % kontinuerlig drift, og kontrollere, om styrekredsen kan anvende energibesparende top-og-hold-spændningsreduktion.
• Minimer pneumatisk dødvolumen: Inspectér rørledningslayoutet. Rørledningerne skal holdes så korte som muligt (helst under 300 mm) og have den mindste indre diameter, der er nødvendig for at levere den krævede strømning. Dette reducerer luftvolumenet, der skal pressuriseres, og sikrer øjeblikkelig mekanisk respons ved dyse.
• Inspectér udstødningsveje og støjdæmpere: Fjern manifold-støjdæmpere og test maskinens hastighed. Hvis responsen forbedres betydeligt, er støjdæmpere tilstoppet med olieaffald og skal udskiftes for at forhindre opbygning af modtryk.

Q: Hvilke avancerede ventiltteknologier har AIRWORK udviklet for at eliminere højfrekvente fejl i SMT-automatisering?

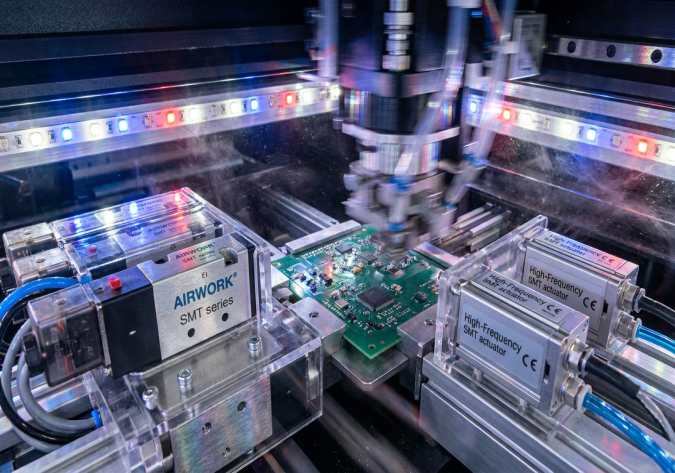

For at forhindre de højfrekvente responsfejl, der plager standard industrielle ventiler, har AIRWORK udviklet en dedikeret serie højhastigheds-mikro-solenoidventiler, der er designet specifikt til SMT- og halvledermonteringslinjer:

• Teknologi med lavt friktionsniveau for spoler: AIRWORK anvender lette, hårdanodiserede aluminiumsspoler med specialiserede belægninger med lav friktion. Dette reducerer den bevægelige masse og eliminerer effekten af 'stick-slip', så ventilen kan skifte mellem tilstande på under 4 millisekunder.
• Holdbare HNBR-tætninger: Vores SMT-ventiler er udstyret med højkvalitets-tætninger af hydrogeneret nitrilbutadien-kautschuk (HNBR), der tilbyder fremragende slidstabilitet og termisk stabilitet. Disse tætninger er designet til at klare over 100 millioner cyklusser uden nedbrydning og opretholde en perfekt tætning samt lav friktion.
• Optimerede spoler til varmeafledning: AIRWORK-spolerne er viklet med højtkvalitets ledning og indkapslet i termisk ledende polymerer. De er konstrueret til hurtig varmeafledning og holder driftstemperaturerne lave, selv ved kontinuerlig, højfrekvent skiftning.
• Integreret strømbesparelseskredsløb: Vores avancerede højhastigheds-magnetventiler kan leveres med integrerede energibesparende kredsløb. Disse kredsløb leverer et højspændingspuls (24 V DC) i en brøkdel af en millisekund for at initiere hurtig spolbevægelse og falder derefter straks til en lavere fastholdningsspænding (typisk 5 V DC). Dette reducerer varmeudviklingen med op til 70 %, hvilket forhindrer spoleskade og sikrer ultra-hurtige reaktionstider over lange driftsperioder.

Ved at opgradere SMT-pick-and-place-systemer og automatiserede tilførsler til AIRWORKs højfrekvente pneumatiske løsninger kan B2B-elektronikproducenter minimere fejl ved komponentplacering, reducere udskiftningssatser og opretholde kontinuerlige, højt udbytterige produktionsrækker.
