יצרן שסתומי בקרת זרימת אויר פנאומטיים מהסדרה SA ישירות מהמפעל של ה-OEM, בקרת מהירות עם חיבורים פלסטיים להכנסה פשוטה שמתאימה ל-SMC, Festo ו-Airtac

תיאור מוצר מפורט:

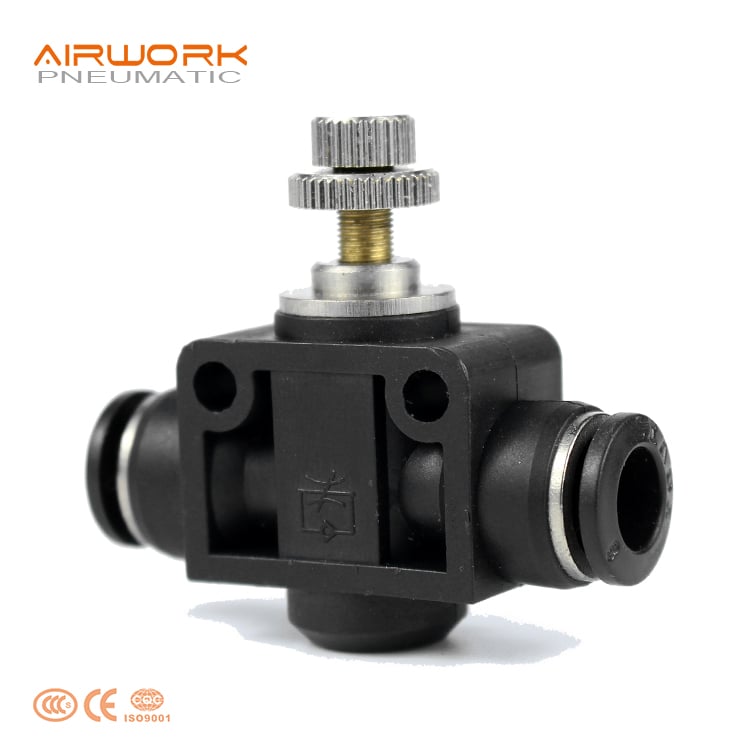

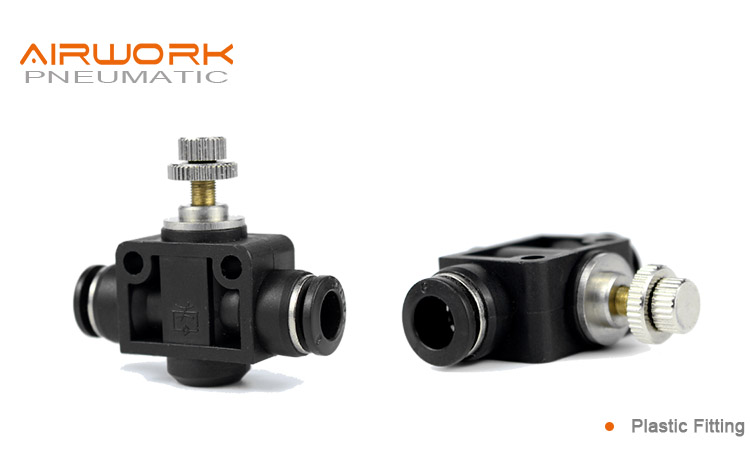

שסתום בקרת זרימה פניאומטי קומפקטי מסדרת SA, שמתוכנן להתקנה ישירה על פתחי צילינדר או על מנות וולבים, עם חיבורים מהירים למסגרת דחיפה. הוא מספק בקרה מדויקת על זרימת האוויר בכיוון אחד בלבד כדי לשלוט במהירות המניע הפניאומטי, תוך הקפדה על תנועה חלקה ויציבה, ובהתאם לכך ניתן להתאים באופן עצמאי את המהירות של תהליך ההארכה וההכווץ.

גוף השסתום מיוצר במזרק מפלסטיק הנדסי עמיד (PBT), וכולל מחט נחושת מדויקת, קפיץ נירוסטה ווולט שסתום בדיקה פנימי. שסתום הבדיקה מאפשר זרימה חופשית ללא הגבלה בכיוון אחד, בעוד שהמחט הניתנת להתאמה מעדנת את הזרימה בכיוון ההפוך. תצורת 'מדידת יציאה' זו — שמגבילה את זרימת האוויר היוצא מהצילינדר — היא השיטה המומלצת באופן אוניברסלי לבקרת מהירות יציבה של הצילינדר ללא רעידה.

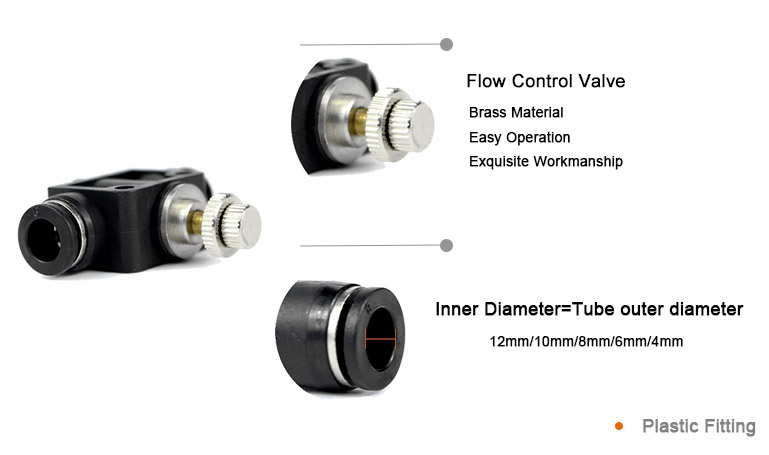

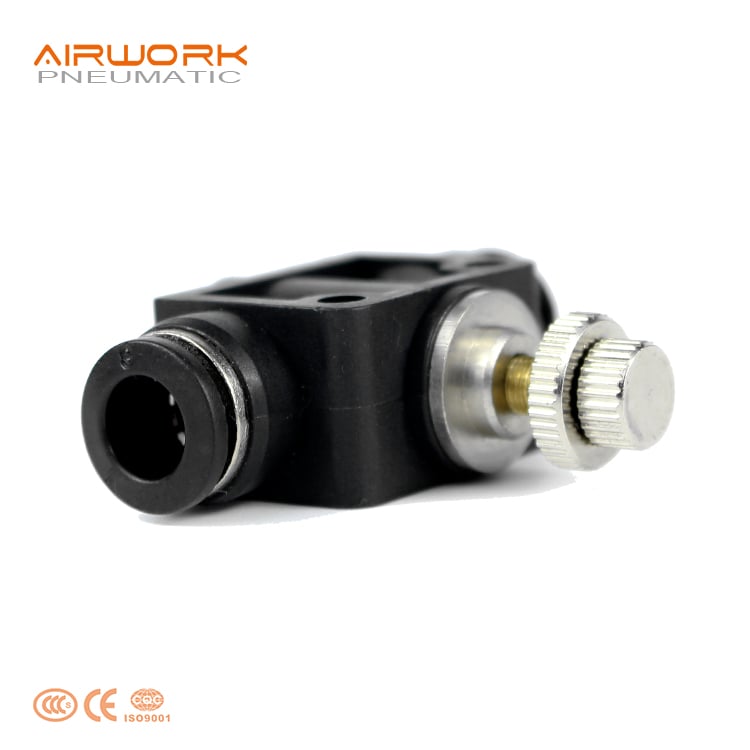

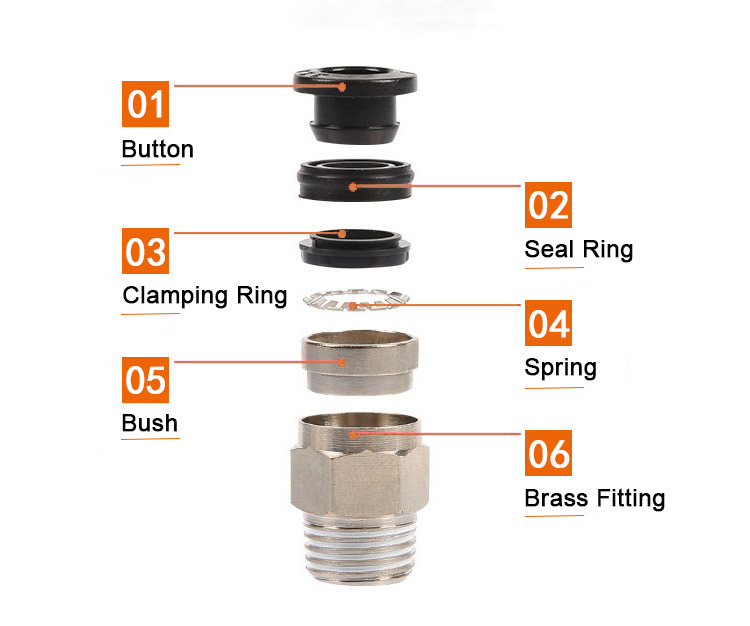

החיבור המיידי של הצינור מושג באמצעות יציאות לחיצה-לחיבור בשני הקצוות. כפתור הסיבוב המגורד עם אום נעילה מאפשר הגדרת מהירות ללא כלים שנותרת נעולה נגד רטט. זמין בגודלי קוטר חיצוני של צינור מ-4 מ"מ עד 12 מ"מ ובשלושה סוגי גופי שסתום — ישר בקווים, מתחבר בזווית ישרה (צורה של L) וצורת T — סדרת SA מתאימה לכל דרישות הבקרה על מהירות במערכות פנאומטיות, החל מערכות פיקוד מינייאטוריות ועד לבקרת פליטה של מחשבנים בעלי קוטר גדול.

יישום תעשיות:

שסתומי הבקרה על הזרימה מפלסטיק מסדרת SA משמשים בכל מקום שבו יש צורך לשלוט באופן מדויק במהירות של 실ינדר פנאומטי. במערכות אוטומציה כללית ומערכות הרכבה, הם מבקרים את מהירות ההארכה וההכווץ של מחשבנים לאחיזת-והנעה, של מחשבנים לאחיזה, של תחנות דחיסה ומנגנוני העברה. מכונות אריזה משתמשות בהם כדי להתאים את מהירות המחשבן המ erecting of cartons, את קצב הסגירה של הלועות המאזרות ואת מהירות ההתקרבות של מנגנון ההלבשה של התוויות.

מכונות עיבוד מתכת וציוד CNC משתמשות בשסתומים לשליטה בזרימה כדי לקבוע את מהירות פעולת מחליף הכלים, תנועת צילינדר הדלת הבטוחה והמהירות בה משתחררים מחזיקי אוויר — כדי למנוע התרחשות של דפיקה שמאיצה את הסחיפה המכנית ויוצרת רעש. מכונות טקסטיל מסדיר את מהירות פעולת חותך החוט ואת מהירות הרמה של רגל הלחיצה בתהליכי תפירה ואריגה בעלי מחזוריות גבוהה.

הרכבה של מוצרי אלקטרוניקה, ייצור מכשירים רפואיים, עיבוד עץ, מכונות הדפסה ותחנות הרכבה משנית בתחום האוטומוביל תלויים כולן בשסתומים לשליטה בזרימה כדי להתאים את מהירות הצילינדר לצורכי המסה, המרחק והזמן הספציפיים של כל יישום.

תכונת מוצר:

טווח התיקון של הזרימה רחב, ושינוי ההפרש בין הזרימה ללחץ הוא חלק. הדליפה הפנימית קטנה, ואם קיימת דליפה חיצונית, גם היא קטנה. מומנט ההתאמה קטן והפעולה רגישה. התווך זורם במהירות רבה בין שסתום בקרת הזרימה לשלוחת האוויר הפלסטית לבין המושב, מה שגורם לפגיעות מהירה בשטח החלקים האלה, תופעה הנקראת קavitציה. כדי למזער את השפעת הקavitציה, הדיסק נוצר מחומר עמיד לתלישות (פלדה מבריקה) ובעל צורה של חרוט זרמי עם זווית קצה של 140–180 מעלות, מה שמאפשר גם גובה פתיחה גדול יותר של הדיסק. סיכוך בפער קטן אינו מומלץ בדרך כלל.

מפרט：

אפשרויות התאמה אישית

יתרונות המוצר

• פתחי חיבור מהיר משולבים — רכיב אחד מחליף שלושה. גוף השסתום כולל פתחי חיבור מהיר ישירות. צינור מתחבר באופן מיידי — ללא חיבורים נפרדים, ללא מתאמים, ללא חומר איטום לחריצים. זה מאפס שתי נקודות דליפה אפשריות ומצמצם את מספר הרכיבים לכל צילינדר משלושה (שסתום + שני חיבורים) לאחד.
• בקרת זרימה יוצאת — הסטנדרט התעשייתי ליציבות. השסתום מגביל את זרימת הפליטה מהצילינדר תוך כדי שמאפשר זרימה בלתי מוגבלת של האספקה. תצורת הבקרה הזו יוצרת לחץ אחורי על צד הפליטה של הצילינדר, ומונעת את התופעה של תנועה קפיצית-חלקה ובלתי סדירה שקשורה לבקרת זרימה נכנסת. תהליך замורע נעילה חלק ואמין מושג בכל טווח המהירויות.
• שסתום מחט נחושת עם דיוק גבוה בכוונון. מחט נחושת מפורקת מספקת כיוון זרימה מדויק וליניארי בכל הטווח — לא רק בסמוך למצב הסגור לחלוטין. עיכוב הדק של החוט מאפשר שינויים קטנים ומשחזרים במהירות, במיוחד חשוב בעת התאמה של מהירויות צילינדרים במערכות מרובה צירים עם סנכרון.
• אום-ברג עמידה לרעידה. אום-ברג מוטבע עם שיניים מנגנוניית נועלת את הגדרת ההגבהה נגד סחיפה הנגרמת על ידי רעידה. הגדרת המהירות מתבצעת פעם אחת בעת ההתקנה והיא נשארת יציבה לאורך מיליוני מחזורים — דבר שמונע את הצורך בהתאמת המחזורית הנפוצה בבקרים של מהירות שאינם נעולים.
• שלושה סוגי גוף — מאופטמים לכל התקנה. ישר-בשורה עבור חיבורים לצלב בחלק האמצעי של הצינור. זוויתי (צורת-L בזווית 90°) להתקנה ביציאה של צילינדר כאשר יש מעט מקום מאחורי היציאה — זהו הסידור הנפוץ ביותר. בצורת-T למערכות ענפים, עם שליטה עצמאית במהירות בענף אחד.
• קל משקל — מתח מינימלי על חיבורים קטנים. גוף הפלסטיק שוקל רק גרמים בודדים, ומעמיס מינימלית על חיבורי דחיפה בקוטר קטן ויציאות צילינדר. זה קריטי באפקטורים קצה של רובוטים ובמערכות תנועה הלוך ושוב, שבהן כל גרם של מסת תנועה משפיע על מהירות המחזור ועל צריכת האנרגיה.
• תאימות אוניברסלית לצינורות. החוגר המחבר על ידי דחיפה תופס צינורות פנאומטיים סטנדרטיים מפוליאוריתן (PU), ניילון (PA), FEP ורוב החומרים האחרים, עם אמינות שווה של החסימה.

יישום:

• בקרת מהירות 실ינדר — שסתום מחט ניתן להתאמה שמנظم את זרימת הפליטה לתנועה חלקה ויציבה.
• התקנה ישירה על פתחי הסילינדר — גוף קומפקטי מתאים למקומות צרים בלי לפגוע בפתחים הסמוכים.
• פונקציית חוסם חד-כיווני — זרימה מלאה בכיוון אחד, וזרימה מודרגת בכיוון ההפוך.
• בקרת מהירות להרמת וגרירת עומסים אנכיות — מונע מהעומס ליפול מהר מדי בעת ירידה.
• Синכרון של מספר פעילים — התאמת מהירות עצמאית לכל פעיל על אספקת אוויר משותפת.
• עצירה רכה בסוף המהלך — האטה הדרגתית מגינה על החותמים ומפחיתה רעש.
• טיפול בחלקים עדינים — תנועה איטית ובקרה מדויקת לרכיבים שבירים או מדויקים.
• הגבלת זרימה במעגל ואקום — התאמת עוצמת הhapicha ללא שינוי מקור הוואקום.
• אוטומציה ורובוטיקה קלות — גוף פלסטי קטן מוסיף משקל מינימלי לרכיבי הסיום
• תחזוקה ושדרוג — ניתן להוסיף בקלות לנipples הקיים של הצילינדר כדי להשיג שליטה מיידית במהירות

התקנה ושימוש:

• מיקום ההתקנה: להתקין את השסתום ישירות על ניפל הצילינדר כדי להשיג שליטה אופטימלית. שסתום אחד על ניפל ההארכה משליט את מהירות ההארכה; שסתום אחד על ניפל ההחזרה משליט את מהירות ההחזרה. בכך מתקבלת מהירות ניתנת להתאמה באופן עצמאי לכל כיוון.
• כיוון הזרימה: החץ על גוף השסתום מציין את נתיב הזרימה המושפע (המגביל). לשם בקרת מהירות צילינדר בסגנון 'מדידה-ליציאה', יש להתקין את השסתום כך שהחץ יצביע מהצילינדר החוצה — לכיוון הפליטה. הזרימה החופשית נכנסת לצילינדר ללא הגבלה דרך שסתום הבדיקה הפנימי.
• חיבור צינור: לדחוף את הצינור בכוח לתוך פתח החיבור המותאם ללחיצה עד שהוא מגיע לקצה. למשוך בעדינות לאחור כדי לוודא שהקולט תפס אותו. אין צורך בכלים או חומר איטום. להסרה: ללחוץ לחלוטין על טבעת השחרור תוך כדי משיכה של הצינור החוצה.
• סנכרון מהירות: התר את אגודה. סובב את הידית בכיוון השעון (צמצום) למהירות איטית יותר, נגד כיוון השעון למהירות גבוהה יותר. התחל במצב סגור לחלוטין, הפעל את הצילינדר, ואז פתח בהדרגה למהירות הרצויה. אמץ את אגודה כדי לנקב את הגדרה נגד רעידה.
• כוונון עדין: בצע התאמות בצעדים קטנים (1/8 עד 1/4 סיבוב בכל פעם). הפעל את הצילינדר לאחר כל שינוי. התאמות גדולות ופתעיות גורמות לעקיפה ומקשות על מציאת המהירות האופטימלית.
• תצורת שסתומים כפולה: לבקרת מהירות עצמאית של הרחבה והחזרה, התקן שסתום אחד בכל פתח של הצילינדר. התאם כל אחד בנפרד. זו הkonfiguracja הסטנדרטית לבקרת תנועה פנאומטית מדויקת.
• תחזוקה: מינימלית — אמת באופן תורני את אימוץ האגודה. החלף את השסתום אם טווח ההתאמה משתנה (בלאי מחט) או אם הוא חסום וניקוי על ידי דחיפה בכיוון זרימה חופשי לא מסיר את החסימה. מתוכנן למדידת ריק — מתאים לבקרת מהירות במעגלי ריק.

שאלה נפוצה

שאלה 1. Meter-out או meter-in — מה לבחור?

מֶטֶר-אָאוּט לְכָל צִילִינְדְּרִים דוּמְיוֹנִיִּים — מַצִּיק אֶת הַיְצִיאָה וּמוֹסִיף דְּחוּק נִגּוּד כְּדֵי לְהַשְׁקִיט אֶת הַתְּנוּעָה. מֶטֶר-אִין רַק לְצִילִינְדְּרִים אֶחָדִיִּים שֶׁחוֹזְרִים בְּעֶזְרַת קֶשֶׁת — הַחֵץ עַל הַגּוּף מַרְאֶה אֶת כִּוּוּן הַזְּרִימָה שֶׁנִּמְשָׁלֶת.

שְׁאֵלָה 2. כַּמָּה שְׁעָרוֹת לְצִילִינְדֶּר?

תְּשׁוּבָה 2. שְׁתַּיִם לְבִקְעוּת שְׁלֵמָה — אַחַת עַל פֶּתַח הַהַאֲרָכָה, וְאַחַת עַל פֶּתַח הַהִכְתָּרְתוּת. אַחַת רַק אִם נוֹצֵלִים כִּוּוּן אֶחָד. אַחַת בְּפֶתַח הַיְצִיאָה אִם נוֹצְלִים יַחַד כַּמָּה צִילִינְדְּרִים.

שְׁאֵלָה 3. יָשָׁר, מִסְפָּר אוֹ צוּרַת T?

תְּשׁוּבָה 3. יָשָׁר: חִבּוּרִים בְּקֶטֶר אֶמְצָעִי. מִסְפָּר: פִּיּוֹת צִילִינְדֶּר שֶׁיֵּשׁ לָהֶן מִרְחָב מִגְבָּלִי בָּאָחוֹר — הַנִּפְצָע בְּיוֹתֵר. צוּרַת T: חִלּוּק מִסְפָּק אֶחָד לִשְׁנֵי מְכָשְׁפִים עִם בִּקּוּר מִהְרוּת בְּעֵנָף אֶחָד.

שְׁאֵלָה 4. הַאִם תַּאֲמִינִי לְצוֹנִית נַיְלוֹן?

תְּשׁוּבָה 4. כֵּן. הַחֲבֵרָה הַמְּשַׁמֶּשֶׁת שִׁיטַת הַדְּחִיפָה-לְהַתחַבֵּר מַחֲזִיקָה בְּאֹפֶן שָׁוֶה בְּצִינְטוֹת PU, נַיְלוֹן (PA) וּבְרֹב צִינְטוֹת הַפְּנֵומָטִיּוֹת הַמְּסוּדָּרוֹת.

שְׁאֵלָה 5. אֵיךְ לְסַדֵּר אֶת הַמִּהְרוּת?

ה afkha et muna ha-mevu'at, hafok be-kevishat shaa'ot le-ha'atik, u-le-ha'atik be-kevishat shaa'ot le-ha'atik. hechel me-ha'atika le-chol khituch, chazek et ha-mechon, ve-ha'atik le-at le-mehirut ha-ratzuy. chazek et muna ha-mevu'at.

Ma la'asot be-mikre she-ha-valve me'ukar?

Hafsik et ha-tzintur, ve-hafitz or chazak ba-valve be-kevishat ha-zerem ha-chori (le-hipach le-kevishat ha-chetz). im ha-merchav lo nifrat, chalof et ha-valve.

Ma ha-shemirah ha-zericha?

Me'at me'od. bakesh et chizuk muna ha-mevu'at be-tkufot metuvot. chalof kol 2–3 shanim be-mekomim she-yesh bahem chazakat tashmish, ke-shemirah muqdimet.

Hal ha-valve mekushar le-kol ha-misgarim ve-ha-tzinturim shel kol ha-brands?

Ken. ha-mitkadim ha-standartiyim me'aminim et ha-mekusharut im SMC, Festo, Airtac, Parker, Norgren, ve-kol ha-brands ha-gdolot.

ש9. מהו תקופת האחריות?

12–18 chodashim neged chaserot yitzur. hachlafat ha-needle/seat be-tiv'a hi chelkay tashmish — ve-lo mechushvet ba-arevut. ha-valves le-chalifa mekhumashim be-mechiron. dughmot mekhumashot le-bikoret.
