מפעל OEM ישיר סדרת צילינדרים מיקרו פנאומטיים חד פעמיים CJPB יצרן צילינדר מחט חד פעמי תואם ל-SMC

מפעל OEM ישיר סדרת צילינדרים מיקרו פנאומטיים חד פעמיים CJPB יצרן צילינדר מחט חד פעמי תואם ל-SMC

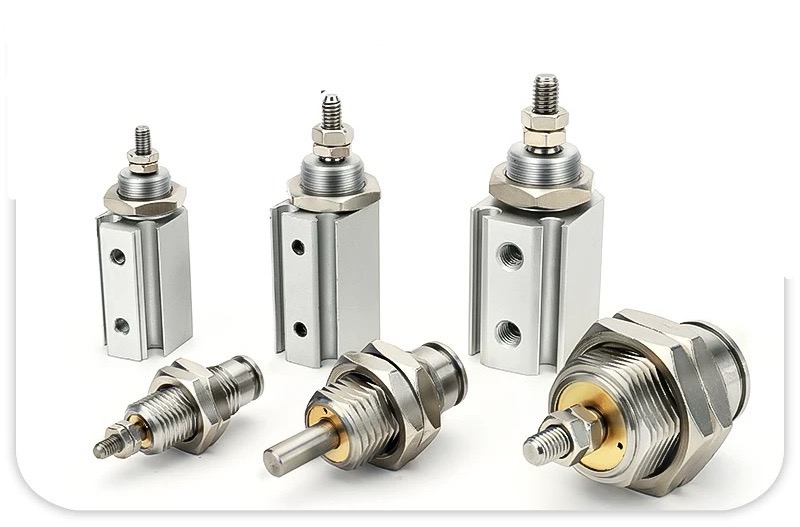

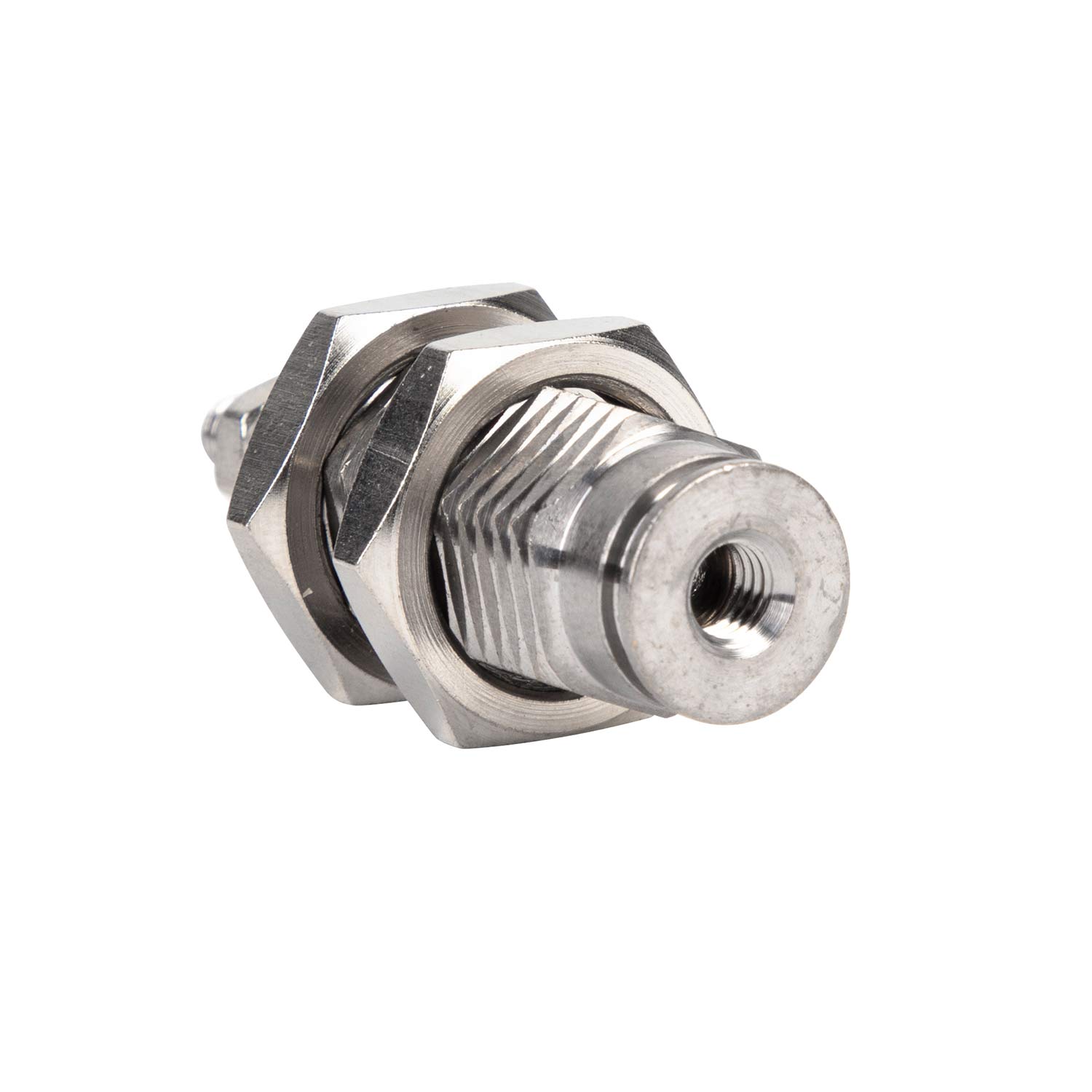

סדרת CJPB היא צילינדר מחט חד-פעלי אולטרה-קומפקטי, שנועד ליישומים עם תנועה קצרה במרחבים מוגבלים. הצילינדר מצויד בגוף עם ר threaded לתקיעה ישירה ללוח ועם מוט נירוסטה עמיד, והוא הבחירה המובילה ליישומי montage אלקטרוני מדויק, אחיזה ואוטומציה בקנה מידה קטן.

סקירה כללית
מוצרים מומלצים

תיאור מוצר מפורט:

מתוכנן לשימוש מרבי במרחב, CJPB Series Pin Cylinder מציג פתרון מודרג לתנועה ליניארית מיקרו. גוף הצילינדר עשוי נחושת באיכות גבוהה (או אלומיניום) עם מוט בוכנה מפלדת אל-חלד מדויקת, מבטיח תנועה עם חיכוך נמוך ותוחלת חיים ארוכה.

עיצוב ה-"Pin" הייחודי מאפשר להטמיע את הצילינדר ישירות בבלוקי מכונה או להתקין אותו דרך לוחות באמצעות אגודה משולשת הכלולה, ובכך מקטין משמעותית את השטח הכולל של מערכת הניפוח שלך. דגם זה בעל חזרת קפיץ חד-פעמי דורש רק יציאת אויר אחת, מה שפשוט את תצורת הצינורות והשסתומים שלך.

יישום תעשיות:

ייצור שעונים ומכשירים מדויקים, ייצור אופטיקה ולנזה, הדפסה וקידוד, מזון ומשקאות (מכונות קטנות), הרכבת צעצועים ודמויות, הרכבת רכיבים לתעשייה האסטרונאוטית והביטחונית, תכשיטים ואביזרים

תכונת מוצר:

עיצוב מיקרו-מיניא처: אחד מהצילינדרים התעשייתיים הקטנים ביותר בשוק, אידיאלי לתצורות מכונות צפופות.
הרכבה משולבת ללוח: גוף עם ר threads מלא מאפשר הרכבה ישירה ללוחות או לבלוקים מעוצבים בהתאמה.
חזרה בקפיץ חד-פעמית: מפשט את הלוגיקה הבקרה והצינורות באמצעות שימוש באוויר להארכה ובקפיץ פנימי לחזרה.
חומרים באיכות גבוהה: מוט בוכנה מפלדת אל-חלד מונע קורוזיה ומבטיח פעולה חלקה במחזורי תדירות גבוהה.
התקנה קלה: כולל אגודות הרכבה להתקנה מהירה ובטוחה.
גרסאות לא מסתובבות (אופציונלי): זמינות עם עיצובי מוט מיוחדים לApplications הדורשים אוריינטציה קבועה.

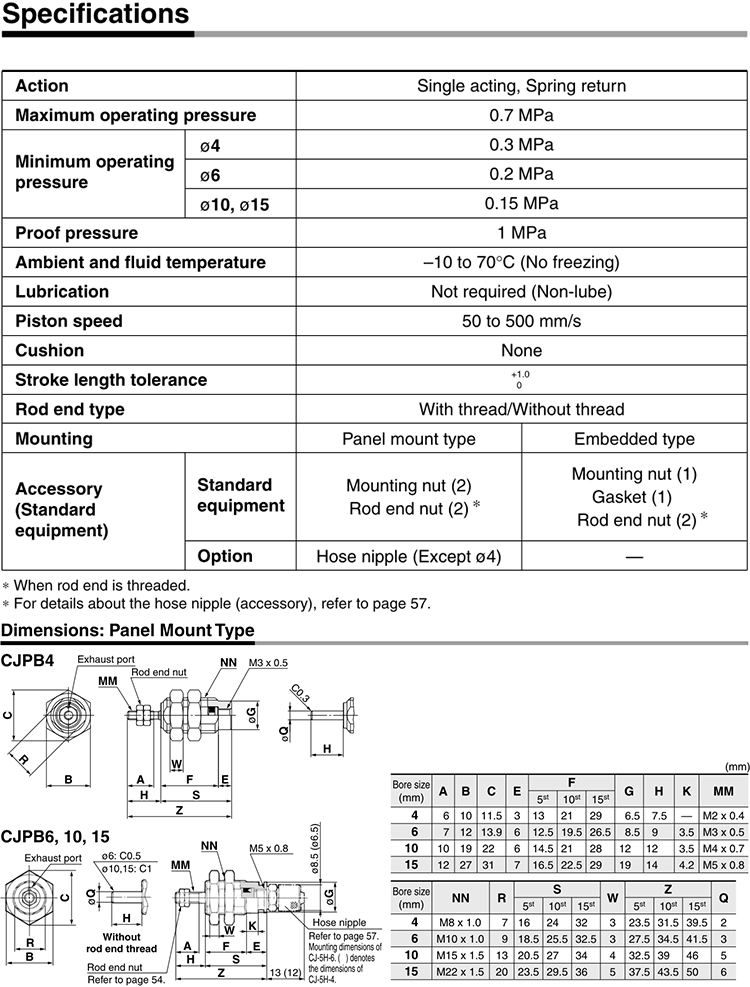

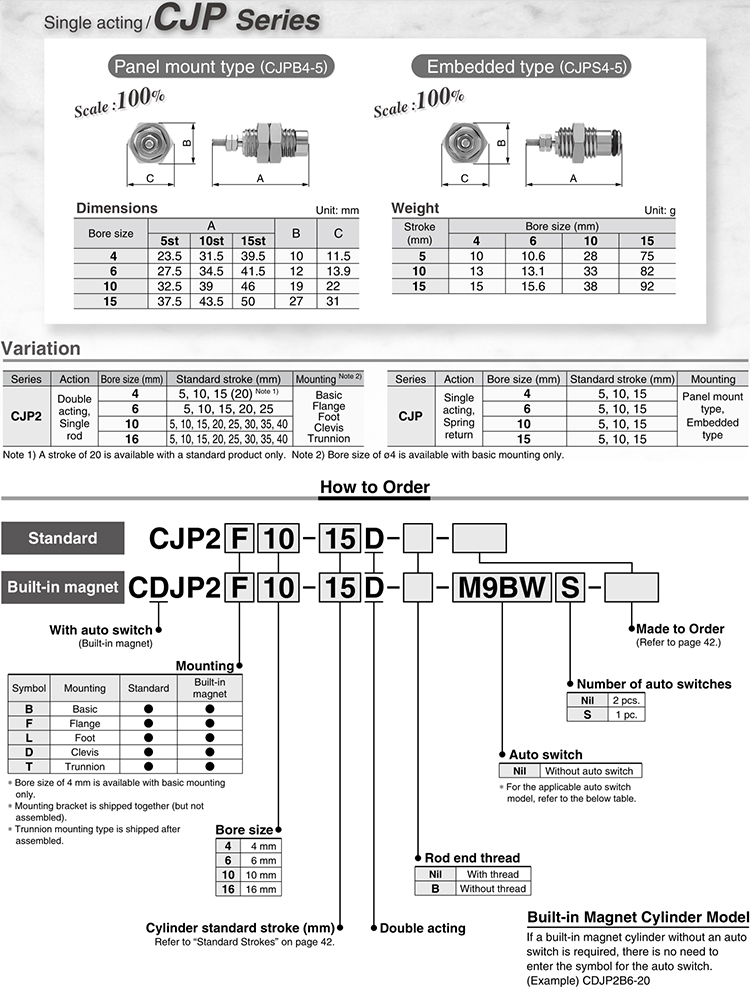

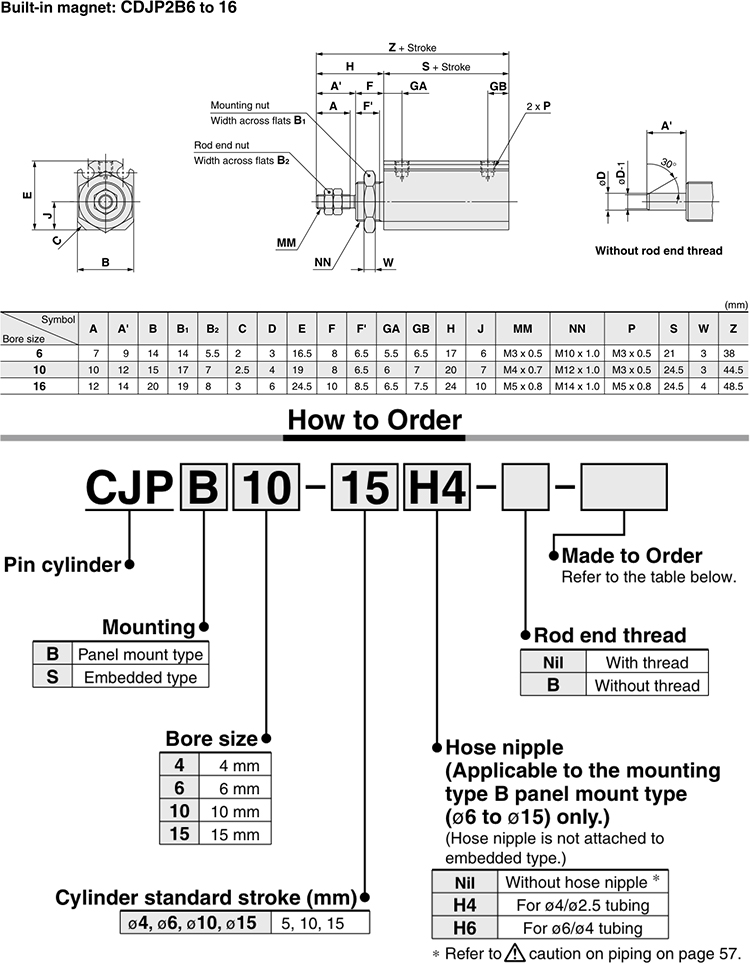

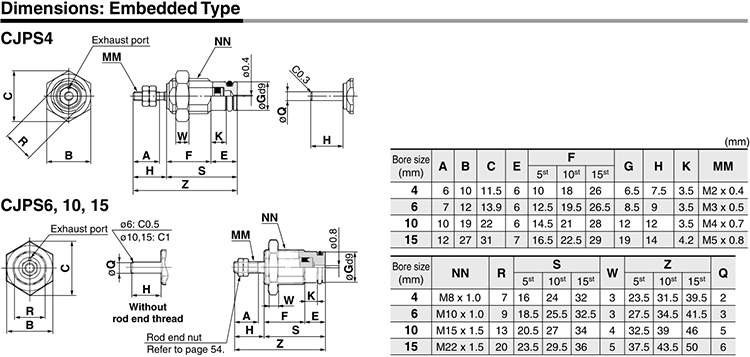

מפרט：

סדרה	CJPB (צילינדר מחט סטנדרטי)
פעולה	פעולה חד-כיוונית עם החזרה על ידי קפיץ
קוטר החור	קוטר 6, 10, 15 מ״מ
הארכות סטנדרטיות	5 מ״מ, 10 מ״מ, 15 מ״מ, 20 מ״מ, 25 מ״מ, 30 מ״מ
מצע זורם	אוויר דחוס (מסנן 40μm)
טווח לחץ פעולתי	0.2–0.7 מפ"א (29–101 פסי)
לחץ בדיקה	1.05 מפ"א (152 פסי)
טמפרטורת הסביבה ונוזל	מ־10° צלזיוס עד 70° צלזיוס (ללא קיפאון)
מהירות פיסטון	50–500 מ״מ לשנייה
סוג הרכבה	התקנה על לוח / גוף עם ר threaded
כמות מינימלית להזמנה	10
זמן מנהיגות	5-7 ימים
הבטחה	שנה אחת
תבנית התשלום	פייפאל; העברה בנקאית; איגרת תשלום; דוקומנטים נגד תשלום

אפשרויות התאמה אישית

פריט מותאם אישית	אפשרויות ופרטים	זמן מוביל טיפוסי
אורך הסטירה	תakens: 5, 10, 15, 20, 25, 30 mm. תakens מיקרו בהתאמה מ-2 mm ומעלה זמינים לApplications הדורשים דחיפה ותפירה מדויקות	3–5 ימי עבודה
סוֹף מַטֶּה הַפִּיסְטוֹן	סטנדרטי: ריק (ללא חריצים). אפשרויות: חריץ חיצוני (M3), חריץ פנימי, קצה כדורי, קצה שטוח או פרופיל קצה מותאם אישית	5–7 ימי עבודה
חומרת גלגל הפיסטון	סטנדרטי: נירוסטה. אפשרויות: נירוסטה 316L (עמידות משופרת לקלקול), פלדת כלים מוקשה (יישומים קיצוניים של סחיפה) או קצה קרמי (עמידות לבלאי בדפוס מגע חוזר)	5–7 ימי עבודה
חומר גוף	סטנדרטי: אבץ או אלומיניום אנודיזציה. אפשרויות: נירוסטה (עמידות מלאה לקלקול, יישומים תזונתיים/רפואיים), אבץ מוכסף ניקל (מראה משופר ועמידות לקלקול)	7–10 ימי עבודה
כוח הקפיץ	כוח הקפיץ הסטנדרטי לפי גודל החור. קצבים מותאמים של הקפיץ זמינים — ציינו את כוח ההמשכה הרצוי, או קפיץ קל יותר לפעולת לחץ נמוך (< 0.2 MPa)	5–7 ימי עבודה
חריץ בגוף	סטנדרטי: חריץ מטרי עדין (M10×1 לקוטר חור 6 מ״מ, M12×1 לקוטר חור 10 מ״מ, M14×1 לקוטר חור 15 מ״מ). אפשרויות: חריצים אמריקאיים UNF, או אורך חריץ מורחב ללוחות עבים	3–5 ימי עבודה
חומר סגר	סטנדרטי: NBR (-10° צלזיוס ~ 70° צלזיוס). אפשרויות: Viton‏/FKM (-10° צלזיוס ~ 150° צלזיוס), HNBR (-25° צלזיוס ~ 100° צלזיוס) או EPDM (לשימוש תזונתי)	5–7 ימי עבודה
גרסה לטמפרטורות גבוהות	חותמים מ-Viton + גוף נחושת + קפיץ לטמפרטורות גבוהות, מדורג ל-150° צלזיוס — לשימוש בתנור, אוטוקלאב ומכונות לחימום	7–10 ימי עבודה
גרסת מוט לא מסתובב	מוט עם פרופיל שטוח או בצורת D המתאים למדריך מתואם בכיסוי הקדמי — מונע סיבוב מוט הפיסטון מבלי להגדיל את קוטר הגוף	7–10 ימי עבודה
נמל התקנה	Стנדרטי: חיבור עם ר threads M3 או M5. אפשרות: חיבור לחץ מותקן מראש לצלחת OD בקוטר 4 מ"מ או 6 מ"מ — מגיע מוכן לחיבור	3–5 ימי עבודה
סמליל OEM	סימון לייזר מותאם אישית על הגוף עם הלוגו ומספר החלק. אריזה ניטרלית/ללא סימן מסחרי לשותפי הפצה	3–5 ימי עבודה

יתרונות המוצר

גודל זעיר במיוחד — מתאים למקומות שבהם אף צילינדר אחר אינו נכנס. צילינדר CJPB בקוטר 6 מ"מ בעל גוף בקוטר של 10 מ"מ בלבד — בקירוב קוטר של עיפרון. אורך כולל בדחף של 5 מ"מ הוא פחות מ-35 מ"מ. עבור תצורות מכונות צפופות שבהן מספר מערכות הנעה חייבות להיכנס במרחב בגודל כף יד — ראש picking-and-placing של SMT, מערכות מיקרו-ווסתים, מכשירי מעבדה על שבב — CJPB הוא האפשרות התעשייתית pneumatic היחידה.

גוף עם ר_THREAD_ להרכבה על לוח — אינטגרציה מיידית. כל גוף הגליל מוצק بدיקת ר_THREAD_ מדויקת מהחזית עד לאחור. ההתקנה דורשת רק חור נקוב ונחצץ בלוח ההרכבה, בנוסף למברג נעילה ששהשכיות המסופקות. אין צורך במקלות, אין ציריות, אין ציוד נוסף. הגליל יושב בשטח הלוח או כמעט בשטח הלוח — ללא בולטות שיעכבו את פעולתם של מנגנונים סמוכים. עבור מערכים מרובי גלילים (למשל, 8 או 16 יחידות CJPB במתלה בדיקה אחד), העיצוב של הגוף עם ר_THREAD_ מאפשר לסדר גלילים במרחקים בין מרכזיים צפופים ככל ש-12 מ״מ.

חזרה בקפיץ חד-פעמי — חצי ממערכות הצינורות, חצי מעלות הבקרה. עם נמל אוויר אחד בלבד, ה-CJPB דורש שסתום סולנואיד פשוט מסוג 3/2-דרכי במקום שסתום 5/2-דרכי הדרוש לצילינדרים דו-פעמיים. זה מקטין לחצי את כמויות הצינורות, מפחית את גודל מנהרת השסתומים ופשוט את מערכות הבקרה החשמלית. הקפיץ הפנימי מבטיח חזרה אמינה ללא מעגל אוויר שני — אין צורך להוביל קווי אוויר חזרה דרך מסגרות מכונות צרות.

מוט בוכנה מפלדת אל-חלד - עמידות בפני קורוזיה ללא ציפוי. מוט הבוכנה מלוטש מפלדת אל-חלד - לא מפלדת פחמן מצופה כרום. זה מבטל את הסיכון להתקלפות כרום, מצב כשל נפוץ במיקרו-צילינדרים בעלי מחזור גבוה שבו שכבת הכרום הדקה מתפרקת מהמוט בקוטר הקטן. מבנה האל-חלד המוצק מספק עמידות בפני קורוזיה מובנית לאורך כל חתך הרוחב של המוט, לא רק על פני השטח.

אופציה לגוף נחושת — רחבה טבעית. עבור יישומים הדורשים תפעול חלק במיוחד או פועלים באטמוספרות קורוזיביות קלות שבהן אלומיניום יתחמצן, הגירסה של CJPB עם גוף נחושת מציעה תכונות רחבה עצמית טבעיות ועמידות כימית מעולה. הצמד חומר נחושת-נירוסטה מספק את החיכוך הסטטי הנמוך ביותר האפשרי עבור צילינדר בגוף מתכת במחלקה זו.

קצב מחזור גבוה — מעוצב למהירות. הרכיב הפנימי הקל של CJPB (מסת התנועה בדרך כלל מתחת ל־5 גרם) בשילוב עם המרחק הקצר של ההתקדם (עד 5 מ״מ) מאפשר קצבי מחזור שעוברים 15 הרץ. זה הופך אותו למציע הבחירה ליישומי מיון, ספירה והדחה במהירות גבוהה, שם כל מילישנייה של זמן מחזור חשובה. החזרה על ידי קפיץ מאוזנת כדי להתאים לתדירות הטבעית של הפיסטון, מה שמבטיח החזרה נקייה וחסרת דליפת זעזועים.

החלפה ממדית ביחס של 1:1 ל-SMC CJPB. חוט הגוף, האורך הכולל, קוטר המוט, גודל הפתח והאמה ללוח מיוצרות בממדים זהים לזה של SMC CJPB. החלפה ישירה — פותחים את הצילינדר הישן, מחברים את הצילינדר השקול של AIRWORK, מחברים מחדש את צינור האוויר היחיד, והמכונה חוזרת לייצור.

יישום:

ייצור אלקטרוניקה ורכיבים חצי מוליכים:

בעולם טכנולוגיית ההרכבה על פני השטח (SMT), המקום הוא נכס יקר. 실린דר ה־CJPB משמש כמנשא מדויק במדרגות להזנת סרט-גליל, כדי לדחוף רכיבים זעירים למיקום המדויק שלהם. פרופילו המיניימלי מאפשר שילובו במערכות בדיקה מרוכזות, שם פועל כמיקרו-prob לבדיקת חיבור של לוחות מעגלים מודפסים (PCB) או כממוקם עדין לדיוק מערכות מעגליות גמישות לפני ריתוך בלייזר. תנועת הסטROKE הקצרה מבטיחה מחזורי עבודה מהירים, תוך שמירה על קצב יצור מקסימלי.

אוטומציה רפואית ולמעבדות:

דיוק ונקיות הם קריטיים במכשירים רפואיים. סדרת ה-CJPB מתאימה במיוחד למערכות אוטומטיות לעיבוד נוזלים, כגון מיקרו-פיפטים ומפענני דם, שבהן היא שולטת בפתיחה ובסגירה של מיקרו-שעירים או באחיזה של צינורות לניסויים. בשל האפשרות להתקנה על לוח, היא נמצאת לעיתים קרובות בתוך שוליה של מכשירי אבחון כדי לפעול על שערים מכניים קטנים או להפעיל את הדחיפה של דגימות ללא הוספת נפח למדידת המכונה.

תעשיית טקסטיל ומכונות תפירה מהירות:

במכונות תרמה תעשייתיות, 실נדת ה-CJPB היא הרכיב המועדף לקיצוץ ולחיצת החוט באופן אוטומטי. הקוטר הקטן שלה מאפשר להתקינה ישירות מתחת ללוח המחט או בתוך ראש התרמה כדי לספק כוח למנגנון הקיצוץ. העיצוב החד-פעלי עם חזרה על ידי קפיץ מבטיח קיצוץ חוט בפעולה ברורה ומחזוריית, במאות אלפי מחזורים לשעה, ובכך מפחית במידה ניכרת את העבודה הידנית ומשפר את עקביות התפרים.

התקנה ושימוש:

התקנה על לוח: נקבו חור בגודל המתאים לחוט הגוף (למשל, M10 לקוטר 6 מ"מ). הכניסו את הצילינדר וצמודו אותו בעזרת אמת הסדקים המשווקת.
צינורות: חברו צינור בקוטר 4 או 6 מ"מ ליציאת האוויר הבודדת. השתמשו בשסתום סולנואידי תלת-דרכי (3/2-דרכי) כדי לשלוט בהארכה ובפליטה.
שימור: הצילינדר מושמר מראש. אם משתמשים במזין שמן לאוויר, יש להשתמש בשמן טורבינה מסוג ISO VG32.
מניעת עומס צדדי: להימנע מלהפעיל כוח צדדי על המוט המיקרוסקופי. ודאו שהעומס מאוזן לאורך הציר כדי למנוע בלאי החתומות או עקירת המוט.
מתח הקפיץ: שים לב שהכוח המושך נוצר על ידי קפיץ פנימי; ודא שהעומס שלך לא עולה על כוח ההחזרה של הקפיץ (ראה את נתוני הקטלוג).

שאלה נפוצה

שאלה 1: האם צילינדר CJPB זה תואם למוצרים של מותג SMC?

תשובה 1: כן, סדרת CJPB שלנו מיוצרת לפי אותם סטנדרטים ממדיים וביצועים כמו סדרת CJPB של SMC. זהו החלפה ישירה 1:1.

שאלה 2: האם אפשר להשיג גרסה דו-פעולה של צילינדר הסיכה הזה?

A2. ה-CJPB הסטנדרטי הוא דו-פעולה אחת (חזרה בקפיץ) כדי לשמור על הגודל המינימלי. אם אתם זקוקים ליכולת דו-פעולה בגודל קטן, אנו ממליצים לבדוק את סדרות המיקרו-צילינדרים CJ2 או CJ1 שלנו.

שאלה 3. מה היתרונות של העיצוב החוטי של הגוף?

תשובה 3. הגוף החוטי מאפשר "התקנה על לוח". ניתן להבריג את הצילינדר ישירות לתוך לוח או מסגרת מכונה, מה שמשמר מקום בהשוואה להתקנות טיפוסיות באמצעות בסיס או פלנזה.

שאלה 4. האם ניתן להתאים את המוט לחוט או אורך אחרים?

תשובה 4. אנו מציעים התאמות עבור הזמנות גדולות, כולל צורות מיוחדות של קצה המוט או תוספת באורכו. אנא פנו לצוות המכירות שלנו עם השרטוט המדויק שלכם.

שאלה 5. האם ניתן להתקין חיישן מגנטי על סדרת CJPB?

תשובה 5. בשל העיצוב המיני-אולטרה שלו, ה-CJPB הסטנדרטי אינו תומך בחיישנים מגנטיים משולבים. לשם זיהוי מיקום, אנו ממליצים להשתמש בחיישנים חיצוניים מסוג קרבה או אופטיים.

שאלה 6. מה קורה אם לחץ האוויר נמוך מדי?

A6. הצילינדר דורש לחץ מינימלי (בדרך כלל 0.2 MPa) כדי להתגבר על התנגדות הקפיץ הפנימי. אם הלחץ נמוך מדי, המוט עשוי שלא להימשך לחלוטין או בצורה חלקה.

Q7. האם ה-CJPB מתאים לפעולות במהירות גבוהה?

A7. כן, הפיסטון הקל והמהלך הקצר מאפשרים קצב מחזורים גבוה מאוד, מה שהופך אותו מעולה למשימות מיון והרכבה במהירות גבוהה.

Q8. מה הוא אורך החיים הצפוי של הקפיץ הפנימי?

A8. הקפיצים שלנו עשויים מפלדת סגסוגת עמידת עייפות גבוהה, מעוצבים למיליוני מחזורים. עם זאת, יש לוודא שהסביבה נמצאת בטווח הטמפרטורה המוגדר כדי לשמור על מתיחות הקפיץ.

Q9.CJPB לעומת 24N2A או MA — איך לבחור?

A9.CJPB: פועל בכיוון אחד, גוף עם ר threaded, קוטר מקסימלי של 15 מ"מ / מהלך של 30 מ"מ, השטח הקטן ביותר. 24N2A/MA: פועל בשני כיוונים, קוטר גדול יותר (16–25 מ"מ), מהלך ארוך יותר, הרכבה בקצה, תמיכה בחיישן מגנטי. בחר ב-CJPB כאשר שטח החופשי הוא העדיפות המוחלטת.
