أسطوانة هوائية ذات هيكل ملفوف ذات تصرف مزدوج من السلسلة DSBC
سلسلة DSBC عبارة عن أسطوانة هوائية عالية الأداء ذات فعل مزدوج، وتتوافق بدقة مع معيار ISO 15552. وتتميّز هذه السلسلة ببرميل قوي على شكل ملف تعريفي يحتوي على مسارات مدمجة لتركيب أجهزة الاستشعار، ونظام امتصاص ذاتي التعديل (PPS)، ما يوفّر موثوقية فائقة لتلبية مختلف احتياجات الأتمتة الصناعية.
- نظرة عامة
- المنتجات الموصى بها
وصف مفصل للمنتج:
سلسلة DSBC الخاصة بنا تمثل ذروة التشغيل الهوائي القياسي. وقد صُمّمت كحلٍ قابل للتبديل بنسبة 1:1 وفق معايير ISO 15552 الدولية، وتتميّز بأسطوانة ذات هيكل ألومنيوم مُغلف بالأنود بطريقة صلبة توفر متانةً استثنائيةً ومظهرًا أنيقًا. ومزودة الأسطوانة بتقنية هوائية متقدمة لامتصاص الصدمات— إما قابلة للضبط (PPV) أو ذاتية الضبط (PPS)— مما يقلّل بشكلٍ كبير من الضوضاء والاهتزازات، وبالتالي يطيل عمر الأسطوانة والمعدات نفسها. وبفضل تنوعها الكبير في مقاسات القطر (من ٣٢ إلى ١٢٥ مم) وطول السكتة القابل للتخصيص حتى ٢٨٠٠ مم، فقد صُمّمت أسطوانة DSBC للعمل عالي التكرار في البيئات الصناعية القاسية.
ميزات المنتج:
١. المطابقة لمعيار ISO 15552: تضمن قابلية الاستبدال والتكامل مع الأنظمة على المستوى العالمي.
٢. امتصاص الصدمات الذاتي (PPS): يلغي الحاجة إلى الضبط اليدوي، ما يوفّر وقت التركيب ويضمن إبطاءً مثاليًّا.
3. فتحات أجهزة الاستشعار المدمجة: يحتوي جسم الأسطوانة على مسارات على شكل حرف T على ثلاث جهات لتركيب أجهزة استشعار القرب بشكل مستوٍ، مما يحميها من التلف الميكانيكي.

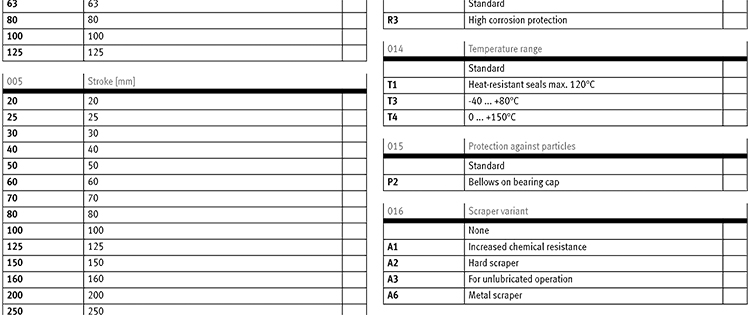

4. إصدارات متعددة الاستخدامات: تشمل الخيارات نوعًا منخفض الاحتكاك (L1)، ونوعًا عالي مقاومة التآكل (R3)، وملحقات كشاطر متخصصة (A1/A6) للبيئات الكيميائية أو البيئات التي لا تستخدم فيها مواد تشحيم.
5. بناء متين: جسم أسطواني مصنوع من سبيكة ألمنيوم عالية الجودة، وقضيب مكبس من الفولاذ المطلي بالكروم لضمان أقصى درجات المتانة.

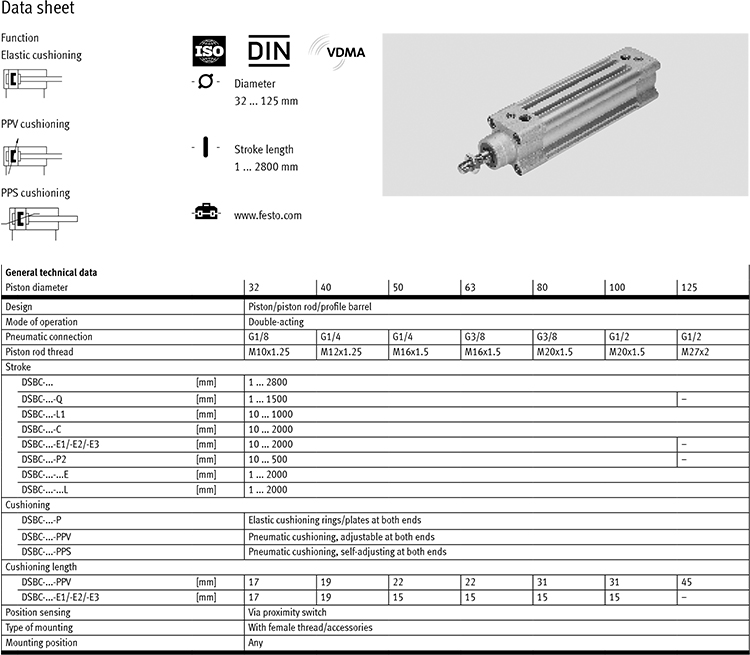

المواصفات：
| السلسلة | DSBC |
| حجم الأنبوب | قطرها 32، 40، 50، 63، 80، 100، 125 مم |
| مدى السكتة الدماغية | من 1 مم إلى 2800 مم (قابل للتخصيص) |
| طريقة التشغيل | ثنائي الفعل |
| المسامير | P (مرن)، PPS (يُضبط تلقائيًّا)، PPV (قابل للضبط) |
| الاتصال الهوائي | G1/8, G1/4, G3/8, G1/2 |
| خيط قضيب المكبس | M10x1.25، M12x1.25، M16x1.5، M20x1.5، M27x2 |
| نطاق درجة الحرارة | النطاق القياسي: من -20 إلى 80°م؛ مقاوم للحرارة (T1/T4): حتى 150°م |
| ضغط التشغيل | من 0.4 بار إلى 12 بار |
| استشعار الموضع | عن طريق مستشعر القرب (فتحات على شكل حرف T مدمجة على ثلاث جهات) |
١. التصنيع automotive:
يُستخدم نظام DSBC على نطاق واسع في خطوط تجميع هيكل السيارة (Body-in-White) لتثبيت الأجزاء وتحديد موضعها وتركيب أدوات اللحام. وتضمن مقاومته العالية للعزم والوحدات الاختيارية للتثبيت (C) تثبيت أجزاء السيارات الثقيلة بشكل آمن أثناء العمليات الروبوتية عالية الدقة.
٢. تعبئة وتغليف المواد الغذائية والمشروبات:
وبفضل الحماية العالية من التآكل المقدمة من الطراز R3 والمكشاط الخاصة، يتفوق هذا الأسطوانة في آلات التعبئة التي تتعرض لعمليات غسل متكررة. وهو يؤدي مهام الفرز عالي السرعة والتعبئة والتلقيم على البالتات مع الحفاظ على معايير النظافة ومقاومة مواد التنظيف الكيميائية.
٣. مناولة المواد والخدمات اللوجستية:
في المستودعات الآلية وأنظمة النقل المتحرك، يعمل نظام DSBC كمحرك موثوق به لتوجيه الحمولات وإيقافها ورفعها. وتكتسب وظيفة التخميد ذاتية الضبط المصنوعة من مادة PPS أهمية خاصة في هذا السياق، إذ تتكيف تلقائيًا مع أوزان الحمولات المتغيرة، مما يقلل من الصدمات والضوضاء على أرضية المصنع.
التركيب والاستخدام：
١. إعداد الأنابيب: شغّل جميع خطوط الهواء لتنظيفها من الأتربة والرطوبة قبل توصيلها بمنافذ الخيط القياسي G.
٢. محاذاة التركيب: تأكَّد من تركيب الأسطوانة بشكل مربع بالنسبة للحمل؛ فالعدم المحاذاة قد يؤدي إلى تحميل جانبي وتآكل مبكر في الحشوات.
٣. ضبط السرعة: استخدم صمامات التحكم في التدفق لضبط سرعة المكبس. وبالنسبة طرازات PPV، قم بضبط براغي التخميد تدريجيًّا حتى يتم تقليل التصادم إلى أدنى حد.
٤. تنقية الهواء: استخدم مرشحًا ومنظِّم ضغط ذا دقة ٥ ميكرون لضمان وصول هواء نظيف وجاف، وهو أمر بالغ الأهمية للحفاظ على التشحيم الداخلي.
٥. تركيب المستشعرات: أدخل مستشعرات القرب في الفتحات المُخصصة لها داخل الهيكل وثبّتها عند نقطة الكشف المرغوبة باستخدام البرغي المدمج.
الأسئلة الشائعة
س١: هل أسطوانة DSBC بديل مباشر لأسطوانات العلامات التجارية الأخرى المتوافقة مع المعيار ISO 15552؟
ج١: نعم، فهي تتبع بدقة أبعاد المعيار ISO 15552، ما يجعلها قابلة للتبديل الكامل مع علامات تجارية مثل Festo وSMC وAirtac.
س٢: ما الفائدة التي تقدّمها تقنية التخميد PPS مقارنةً بتقنية التخميد القياسية PPV؟
أ.2 نظام PPS ذاتي الضبط؛ حيث يكتشف تلقائيًّا أفضل إعداد لامتصاص الصدمات بغضّ النظر عن تغيُّرات الحمولة أو السرعة، مما يوفّر وقتًا كبيرًا في عملية التهيئة.
س.3 هل يمكنني طلب هذا الأسطوانة للاستخدام في البيئات ذات درجات الحرارة العالية؟
ج.3 نعم، نقدّم نوعين من الحلقات المانعة للتسرب المقاومة للحرارة: النوع T1 (حتى ١٢٠°م) والنوع T4 (حتى ١٥٠°م).
س.4 هل المستشعرات محمية؟
ج.4 نعم، المستشعرات مُدمَجة داخل المسارات الخاصة بها في الهيكل، وبالتالي فهي غير عُرضة للانفصال أو التلف الناتج عن القوى الخارجية.
س.5 هل توفّرون حماية ضد الدوران؟

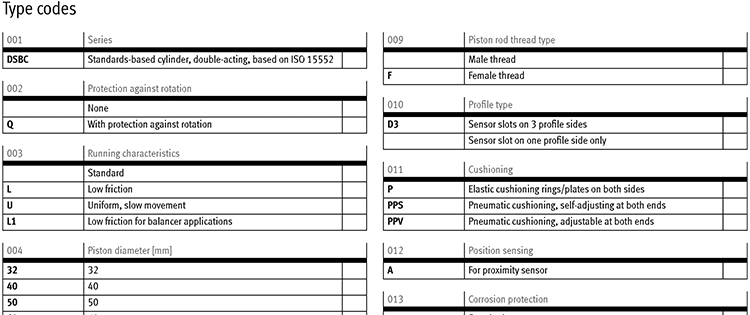

ج.5 نعم، الإصدار "Q" (DSBC-...-Q) يضم حماية داخلية ضد الدوران لتطبيقات تتطلّب توجيهًا دقيقًا.
س.6 ما أقصى طول ممكن للسكتة (الحركة الخطية)؟
ج.6 يمكننا تصنيع سكتات مخصصة تصل إلى ٢٨٠٠ مم، مع توافر المقاسات القياسية في المخزون للتسليم الفوري.
س.7 هل يتطلّب هذا الجهاز تشحيمًا؟
أ7. الأسطوانة مُشحَّمة مسبقًا ويمكنها التشغيل دون إضافات زيت إضافي. ومع ذلك، وبمجرد بدء استخدام جهاز التزييت، يجب الاستمرار في استخدامه.
س8. هل يمكن لهذه الأسطوانة تحمل أحمال جانبية ثقيلة؟
ج8. بينما تُصمَّم الأسطوانات القياسية لتحمل القوة المحورية فقط، فإننا نوصي باستخدام وحدات التوجيه عند التحميل الجانبي الثقيل لحماية ختم عمود المكبس.
