أسطوانة هوائية مدمجة ذات مكبس ألومنيوم تعمل بالهواء المضغوط من السلسلة CDQSB ذات التصرف المزدوج

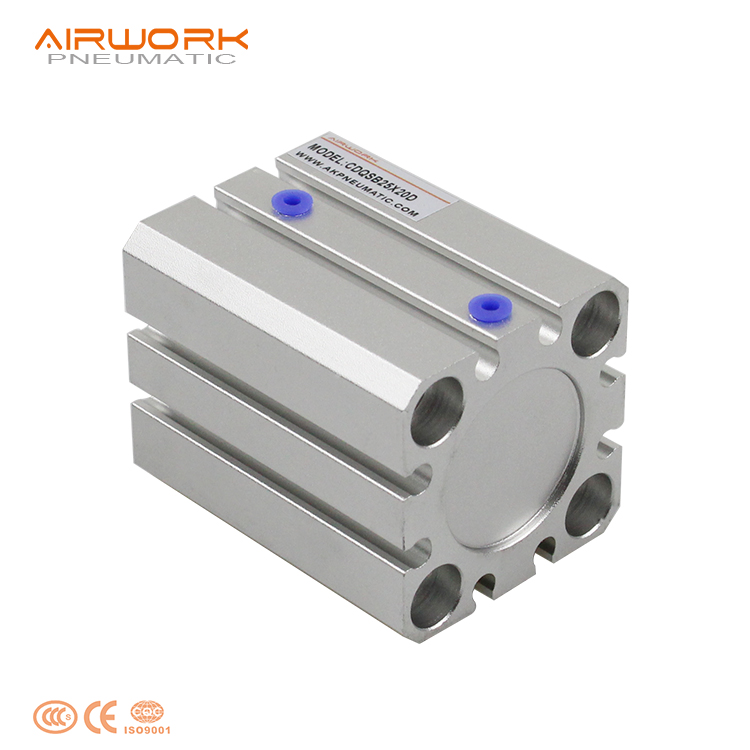

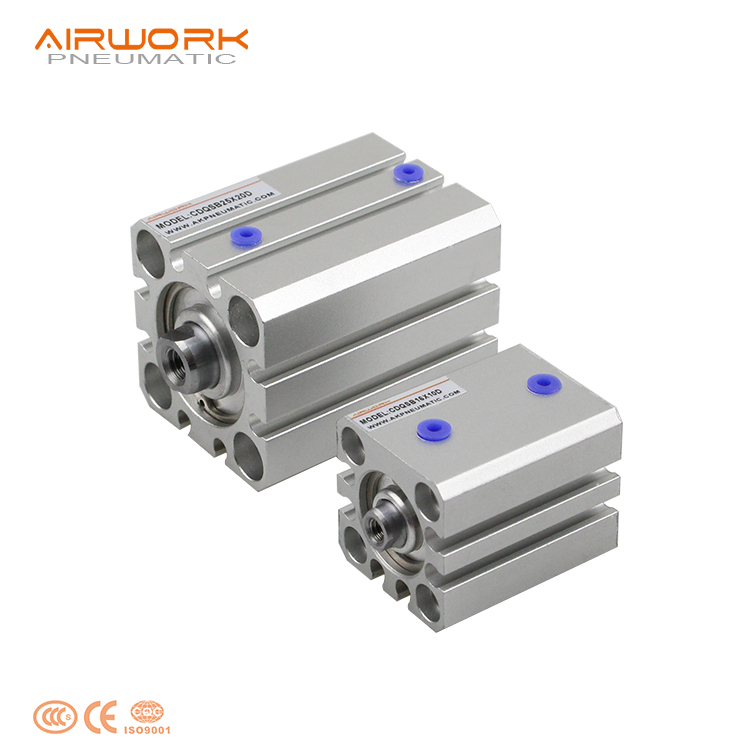

سلسلة CDQSB عبارة عن أسطوانة هوائية فائقة الصغر وموفرة جدًّا للمساحة، وتتميّز بحلقة مغناطيسية مدمجة لاكتشاف الموضع. وقد صُمّمت خصيصًا للتطبيقات عالية الدقة ذات السكتة القصيرة، ويسمح ملفّها الشخصي المربّع بدمجها بسلاسة في البيئات الميكانيكية الضيقة.
- نظرة عامة
- المنتجات الموصى بها
وصف مفصل للمنتج:
تُعَدُّ سلسلة CDQSB (الأسطوانة المدمجة قصيرة السكتة) الحل الأمثل لأتمتة التطبيقات التي تفتقر إلى المساحة. وبتقليل الطول الكلي للجسم بشكل كبير مقارنةً بالمشغلات التقليدية، توفر سلسلة CDQSB قوة خرج عالية ضمن حيزٍ ماديٍّ ضئيل للغاية.
يُصنع كل أسطوانة من سبيكة ألمنيوم عالية الجودة مُعَالَجة بالأنودة الصلبة، مما يضمن مقاومة استثنائية للتآكل وعمر خدمة طويل. ويُعتبر المكبس المغناطيسي المدمج في التصميم ميزة قياسية، ما يسمح بتثبيت حساسات القرب بسهولة على عدة جوانب من الهيكل المربع. وبفضل الختم الداخلي عالي الجودة وجذع المكبس المصمم بدقة، تُوفِّر هذه الأسطوانة حركة خطية ناعمة وموثوقة لعدة ملايين من الدورات الخالية من الصيانة.
ميزات المنتج：
١. التصميم فائق الإحكام: يوفر توفيرًا في المساحة يصل إلى ٥٠٪ مقارنةً بالأسطوانات القياسية وفق معيار ISO.
٢. الحلقة المغناطيسية المدمجة: ميزة قياسية لاكتشاف موقع نهاية السكتة باستخدام المفاتيح التلقائية.
٣. التثبيت متعدد الجوانب: يتميّز التصميم المربع للهيكل بأخاديد لتركيب الحساسات على عدة جوانب، ما يتيح تركيبًا مرنًا في المساحات الضيقة.
٤. صلابة عالية: هيكل كتلة الألمنيوم المصمّم بدقة يوفّر مقاومة ممتازة للانحناء والتأثيرات الخارجية.
5. التثبيت عبر الثقوب: تركيب مبسّط عبر الثقوب المُنفذة في جسم الأسطوانة لتثبيتها مباشرةً على هيكل الجهاز.
6. أختام متينة: مزودة بأختام عالية الجودة من مادة النتريل بوتادين المطاطي (NBR) أو البوليمر الحراري المرن (TPU) لضمان التشغيل الخالي من التسرب وطول العمر الافتراضي.

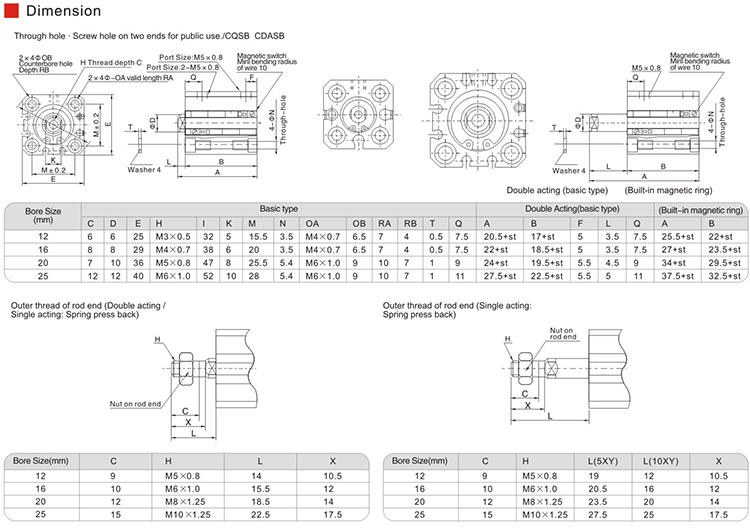

المواصفات：

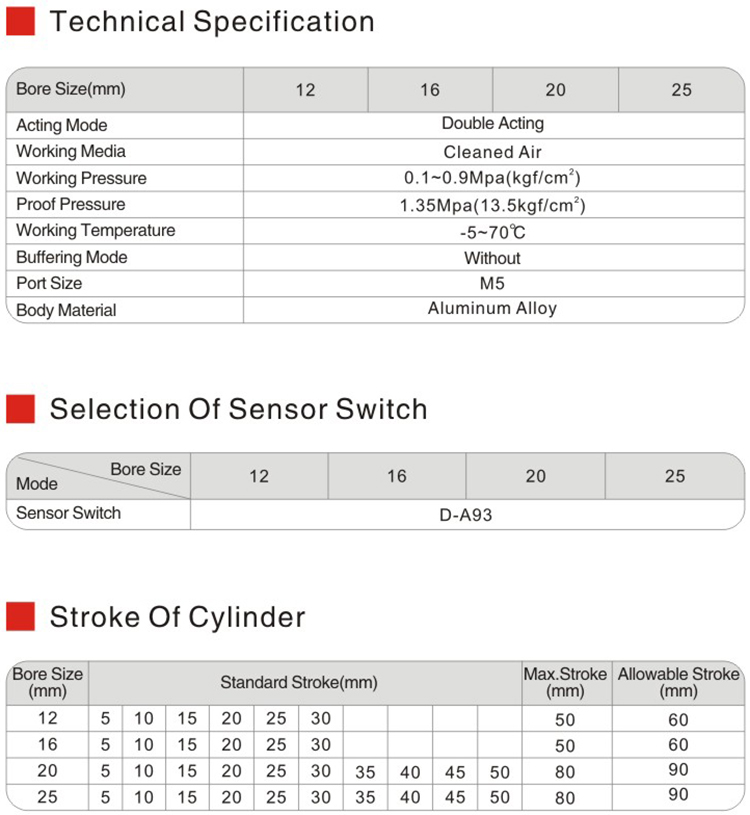

| السلسلة | CDQSB (مدمجة مع مغناطيس) |
| حركة | ثنائية التأثير (أحادية التأثير اختيارية) |
| حجم الأنبوب | قطرها ١٢، ١٦، ٢٠، ٢٥، ٣٢، ٤٠، ٥٠، ٦٣، ٨٠، ١٠٠ مم |
| ال-strokes القياسية | 5 مم إلى 100 مم (حسب القطر الداخلي) |
| سائل | هواء مضغوط (مُرشَّح بحجم جسيمات ٤٠ ميكرون) |
| نطاق ضغط التشغيل | ٠٫٠٥ إلى ١٫٠ ميجا باسكال (٧٫٢ إلى ١٤٥ رطل/بوصة مربعة) |
| ضغط الدليل | 1.5 ميجا باسكال |
| درجة حرارة البيئة والسوائل | من -١٠°م إلى ٦٠°م (بدون تجمد) |
| حجم المنفذ | M5x0.8، Rc 1/8"، Rc 1/4" |
١. تجميع المكونات الإلكترونية:
في قطاع تقنية التركيب السطحي (SMT) عالي الدقة، تُعد أسطوانة CDQSB ضرورية لتثبيت لوحات الدوائر المطبوعة (PCB) ولتحديد مواقع المكونات. فمساحتها الصغيرة جدًّا تتيح لها الان fitting في الفراغات الضيقة لآلات التقاط والوضع. كما يضمن المغناطيس المدمج في الأسطوانة أن يتلقى نظام التحكم إشارات فورية عند وصول الأسطوانة إلى نهاية حركتها، مما يمنع التداخل الميكانيكي ويحمي الركائز الإلكترونية الحساسة من التلف.
2. مناولة وتفقّد قطع غيار السيارات:
في تصنيع المركبات، يُستخدم جهاز CDQSB كجهاز توقف ودفع دقيق على خطوط النقل عالية السرعة. ويُستخدم عادةً في محطات فحص الجودة الآلية لتحريك الأجزاء الصغيرة إلى مجال رؤية كاميرات الفحص. وبفضل قدرته على التعامل مع دورات التكرار العالية، يُعتبر هذا الجهاز موثوقًا به في بيئات الإنتاج automotive التي تعمل على مدار 24 ساعة/7 أيام، حيث يمكن أن يؤدي أي تأخير بسيط في فرز المكونات إلى إيقاف خط التجميع بالكامل.
٣. التعبئة والتغليف الآلي ووضع العلامات:
في صناعة التعبئة والتغليف، تُحرك أسطوانات CDQSB رؤوس وضع العلامات الدقيقة وأبواب التوجيه. وبما أنها يمكن تركيبها في اتجاهات عمودية أو أفقية ضيقة، فهي مثالية لطي ألسنة علب الكرتون أو دفع الحاويات الصغيرة إلى مسارات نقل مختلفة. وتتيح إمكانية الاستشعار المغناطيسي تنسيقًا دقيقًا بين حركة الأسطوانة وبرنامج وضع العلامات، ما يضمن تطبيق العلامات بدقة في كل مرة.
٤. التعبئة والتغليف الصيدلاني والأتمتة الطبية:
في البيئات النظيفة، يتحكم جهاز CDQSB في صمامات التعبئة الدقيقة وآليات الغلق. وبما أنه يمكن تركيبه في اتجاهات عمودية أو أفقية ضيقة، فهو مثالي للمعدات المخبرية المدمجة أو آلات تعبئة الأقراص. ويضمن الهيكل المطلي بالأنودة الصلبة النظافة الضرورية ومقاومة التآكل وفق معايير الصناعات الدوائية، بينما يضمن التحكم الدقيق في الشوط نتائج متسقة في الجرعات والتغليف.
التركيب والاستخدام：
1. التركيب: استخدم الثقوب العابرة للتركيب المباشر. تأكد من أن السطح مستوٍ لتجنب إجهاد داخلي على جسم الأسطوانة.
2. إعداد الحساس: قم بتحريك مفاتيح T-slot الأوتوماتيكية في الأخاديد وتثبيتها في موضع الاستشعار المطلوب.
3. التحكم في السرعة: استخدم دائمًا صمامات التحكم في التدفق لتنظيم السرعة وتقليل التأثير الداخلي عند الترددات العالية.
4. جودة الهواء: استخدم هواءً مُرشحًا وجافًا للحفاظ على سلامة الختم والشحوم الداخلية.
5. المحاذاة: تجنب تحميل الجانبي لعمود المكبس؛ تأكد من أن الحمولة محاذاة محوريًا لتحقيق الأداء الأمثل.
الأسئلة الشائعة
السؤال ١: هل سلسلة CDQSB قابلة للتبديل مع أسطوانات مدمجة قياسية أخرى؟
الإجابة ١: نعم، تُصنَّع سلسلة CDQSB وفق المعايير الصناعية الدولية، ما يجعلها بديلاً مباشرًا جاهزًا للتثبيت مكان معظم الأسطوانات المدمجة ذات الهيكل المربع المتاحة في السوق.

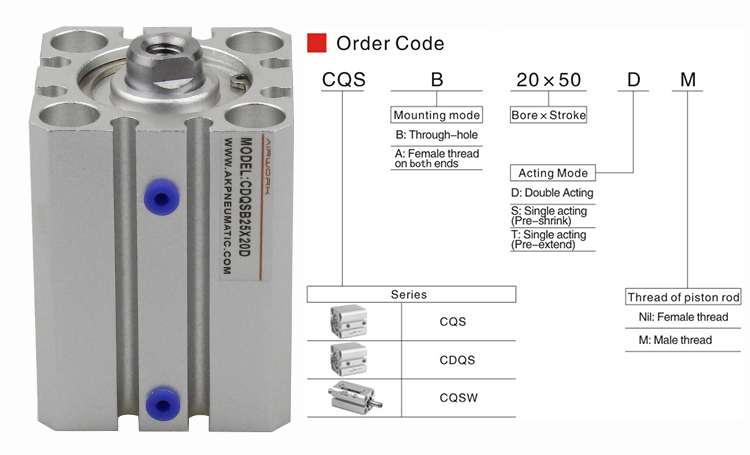

السؤال ٢: هل تأتي هذه الموديل دائمًا بمكبس مغناطيسي؟
الإجابة ٢: نعم، الحرف «D» في CDQSB يشير إلى الحلقة المغناطيسية المدمجة. وهذا يسمح باستشعار الموضع دون الحاجة إلى أي تعديلات خارجية.
السؤال ٣: هل يمكنني الحصول على هذه الأسطوانة بطرف عمود ذكري مُخَرَّط؟
الإجابة ٣: الإصدار القياسي يحتوي على خيط أنثوي. ومع ذلك، يمكننا توفير إصدارات بخيط ذكري (بزيادة اللواحق -M) أو محولات مخصصة لطرف العمود حسب الطلب.
السؤال ٤: أي مفاتيح تلقائية متوافقة مع أسطوانة CDQSB؟
الإجابة ٤: وهي متوافقة مع جميع مستشعرات الشق القياسي من نوع T-slot، بما في ذلك الموديلات الشهيرة مثل مستشعرات الرِّيد (Reed) والمستشعرات الحالة الصلبة (PNP/NPN).
السؤال ٥: ما الفائدة المترتبة على التصميم المربع للهيكل؟
الإجابة ٥: يتميّز التصميم المربع للهيكل بكفاءة استخدام المساحة، ويوفّر أسطح تركيب على عدة جوانب، مما يجعله أكثر تنوعًا واستخدامًا مقارنةً بالأسطوانات ذات الهيكل الدائري.
السؤال ٦: ما هي أحجام القطر المتوفرة؟
الإجابة ٦: نقدّم مجموعة كاملة تتراوح بين ١٢ مم و١٠٠ مم لتلبية مختلف متطلبات القوة.
السؤال ٧: هل يُعدّ مناسبًا للاستخدام في درجات حرارة مرتفعة؟
الإجابة ٧: التصنيف القياسي هو ٦٠°م. أما بالنسبة لدرجات الحرارة الأعلى، فنقدّم إصدارات مخصصة مزوّدة بأختام من مادة الفيتون (FKM) تصل درجة تحملها إلى ١٥٠°م.
السؤال ٨: هل يتطلب تشحيمًا إضافيًا؟
الإجابة ٨: تم تشحيم طراز CDQSB مسبقًا للعمر الافتراضي الكامل باستخدام شحم صناعي عالي الجودة. ولا يلزم أي تشحيم إضافي في ظل ظروف التشغيل القياسية.
