יצרנית צילינדרים פנאומטיים עם שולחן הזזה מדויק מסדרת MXQ ישירות מהמפעל של יצרן המ_equipment_ המקורי, צילינדר פנאומטי עם מדריך ליניארי, תואם ל- SMC

תיאור מוצר מפורט:

סדרת ה-MXQ שלנו מייצגת את הבחירה המובילה לתנועה ליניארית מדויקת. על ידי שילוב של צילינדר אויר קטן עם מסלול נחיתה ליניארי בעל קשיחות גבוהה, ה-MXQ מצליח להשיג מקביליות של 30 מיקרומטר ומאונכיות של 50 מיקרומטר. העיצוב דו-הפיסטוני מאפשר כוח פליטה משמעותי יותר בתוך תחום קטן. זמין בגודלי קוטר בין 6 מ"מ ל-25 מ"מ, וכולל יחידות התאמה אופציונליות לאורך המעבר (מחסומים מתכתיים או בוכנות בלימה הידראוליות) כדי להבטיח שחזור מושלם ובלימת מהירות חלקה. כל יחידה מעובדת באמצעות מכונה CNC כדי להבטיח התחלפה מלאה 1:1 עם הסטנדרטים התעשייתיים הבינלאומיים.

יישום תעשיות:

ייצור חצאי מוליכים, הרכבת רכיבים אלקטרוניים, אוטומציה של מכשירים רפואיים ולמעבדות, ציוד אופטי וליזרי, מדידות ובדיקה מדויקות, הרכבת רכיבים לאוטומוביל, סוללות ואחסון אנרגיה, אריזה (מדוייקת), אלקטרוניקה יוצאת דופן (3C), אוטומציה פרמצבטית

תכונה של המוצר:

• עיצוב צילינדר תאומים: משתמש בשני פיסטונים כדי לספק כפל כוח פליטה לעומת צילינדר חד-מוט
• מדריך ליניארי משולב: משתמש במדריך גלגלות צולבות לתנועה ליניארית מדויקת וחלקת-משטח, עם התנגדות גבוהה למומנט.
• ביצועים בעלי דיוק גבוה: קוליניאריות יוצאת דופן (30 מיקרומטר) למיקום מדויק של חומר הגלם.
• הארכה ניתנת להתאמה: מצויד בבורגים להגדרת האורך או בבלמים זורמים כדי להתאים את הגבולות של ההארכה/ההכנסה.
• קומפקטי ועמיד: פרופיל חסכוני בשטח עם גוף אלומיניום מאנודיזציה קשה לתקופת חיים ארוכה.

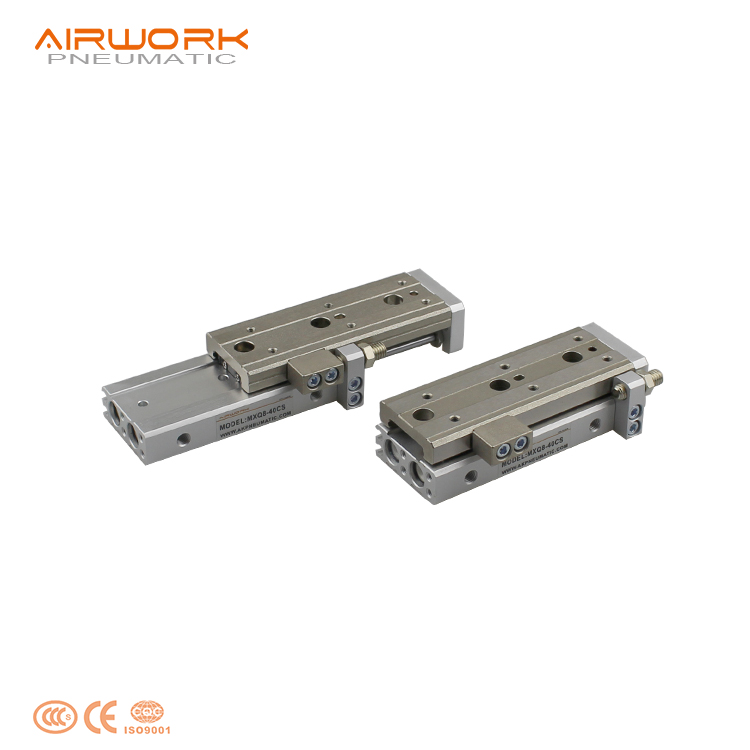

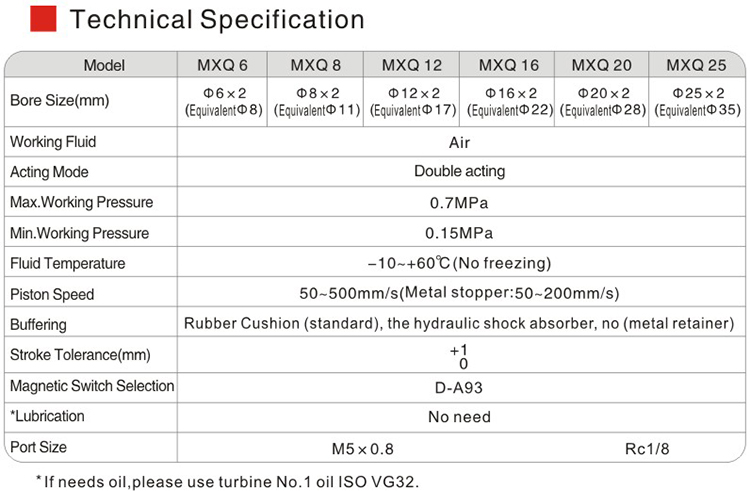

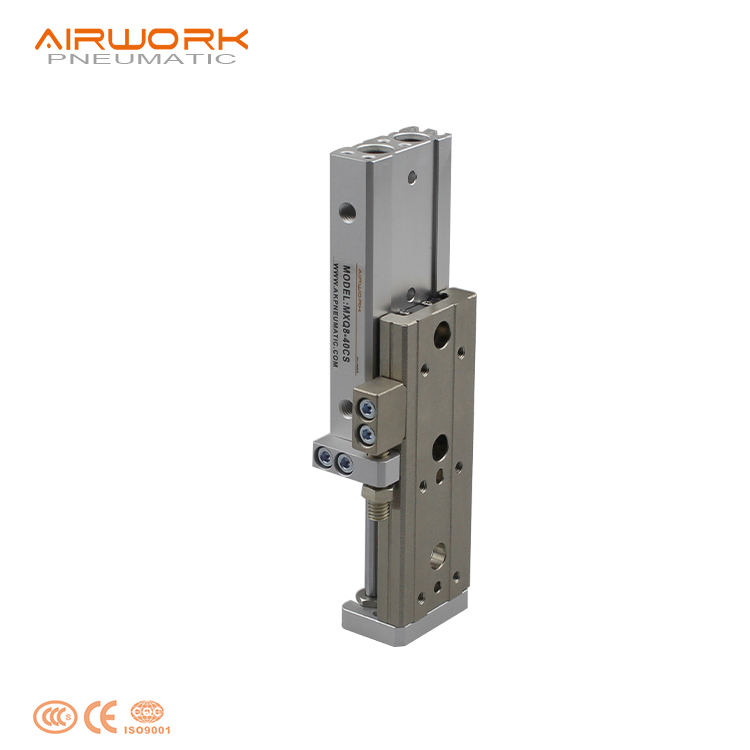

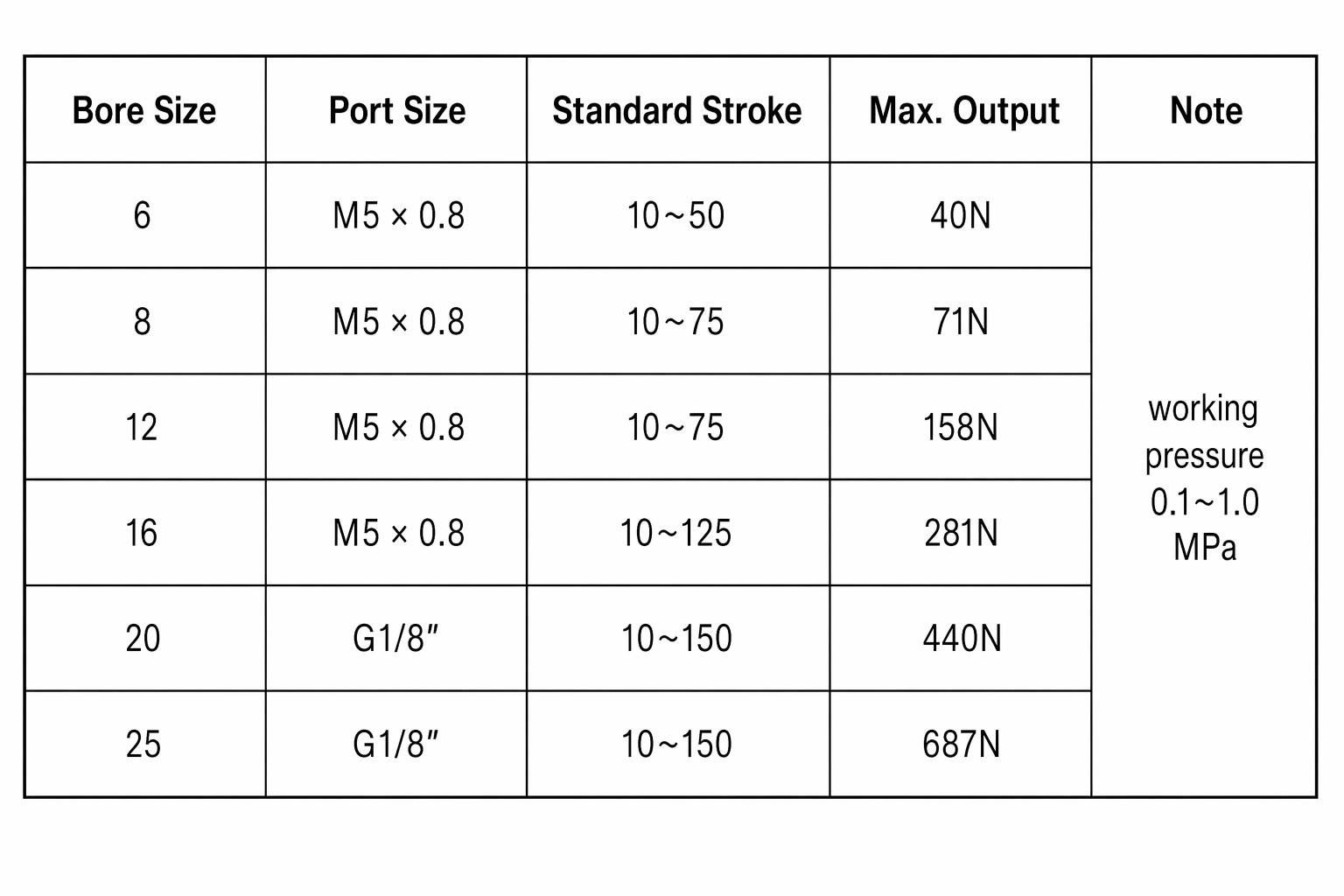

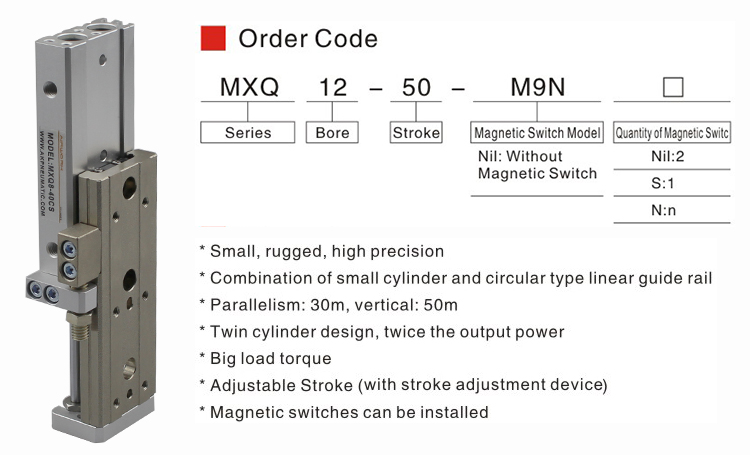

מפרט:

אפשרויות התאמה אישית

יתרונות המוצר:

• מנחה ליניארית עם כדוריות מחזוריות — הטכנולוגיה המהותית. בניגוד לגלילים כפולים קונבנציונליים שמשתמשים בשקעים פשוטים או בגופי נחושת, ה-MXQ משלב מסילות הנחיה מפלדה לא חלודה ומוקשחות עם בלוקי כדוריות מחזוריות. זוהי אותה טכנולוגיה שנמצאת במדרגות ליניאריות מדויקות של CNC. התוצאה: תנועה ללא ריפוד, מקדמי חיכוך נמוכים יותר בסדר גודל אחד מאשר מנחות מסוג שקע, ודיוק עקבי לאורך מיליוני מחזורים ללא ירידה באיכות. הקבילות והניצבות מושמות בתוך סיבוביות של מיקרומטר — مواפיינים אשר גלילים מונחים על ידי שקעים אינם יכולים להגשים.

• עיצוב עם שני מוטות — כוח פלט כפול. שני מוטות פיסטון פועלים במקביל, מחוברים לשולחן הזזה משותף. עבור כל גודל פתח ולחץ עבודה נתונים, ה-MXQ מספק כוח דחיפה כפול מזה של צילינדר עם מוט בודד בקוטר שקול. זה מאפשר בחירה של יחידה קטנה וקלילה יותר לדרישת כוח נתונה — קריטי בתאי אוטומציה קומפקטיים שבהם כל גרם על המסה הנעה נחשב.

• ארכיטקטורת בידוד עומס. השכבות המתגלגלות וסורי ההדרכה מנותקים מכנית מחותמי הפיסטון. עומסי צד, עומסי מומנט וכוחות כלי עבודה לא מרכז נבלעים לחלוטין על ידי מערכת ההדרכה — לא מועברים דרך חותמי מוט הפיסטון. זה מבטל את אופן הכשל העיקרי של צילינדרים מודרכים מסוג בושינג, שבהם בלאי חותם הנגרם מעומס צד גורם לדליפה מוקדמת וסטיית מיקום.

• משטחי חיכוך מפלדה נירוסטה מוקשה. גם מסילות המדריך וגם מסילות הגלגול החוזרות עוצבו מפלדת נירוסטה מרטנזית מוקשה. זה מספק עמידות טבעית לקלקול ללא מגבלות עובי של שיכבוב כרום, שומר על קשיחות המשטח (בדרך כלל 58 HRC) לעמידות בחיכוך, ומבטל את הסיכון להופעת כתמים חלודים על משטחי המדריך במהלך עצירת הציוד בסביבות לחות.

• התאמת המרחק עם בולמי זעזועים. כל צילינדר מסוג MXQ כולל התאמת מרחק אינטגרלית בשני הקצוות עם שלוש אפשרויות בולמי זעזועים:

• מחסום גומי — למשימות עם עומסים קלים ומהירויות נמוכות; הפתרון הפשוט והכלכלי ביותר.

• בולם זעזועים (הידראולי) — לאנרגיה קינטית גבוהה יותר; האטה פרוגרסיבית מבטלת את זעזועי ההשפעה והרעש.

• מחסום מתכת עם בולם זעזועים חיצוני — לבלימת אנרגיה מקסימלית ולמיקום מדויק של המחסום הקשיח.

• היכולת להתאים באופן פנימי זו מפירה את הצורך בעיצוב ובייצור של עצמים קשיחים חיצוניים לבלימת התנועה, מה שמציל זמן הנדסי ומקטין את מספר החלקים.

• תצורות גוף סטנדרטיות וסימטריות.

• סוג סטנדרטי: פתחים באחת הצלעות; החיבור הפשוט ביותר למערכות שבהן יש גישה מאחד הצדדים בלבד.

• סוג סימטרי: פתחים בשתי הצלעות; סידור הפתחים כראי מאפשר ניתוב גמיש של צינורות מכל כיוון, ללא צורך להפוך את גוף הצילינדר.

• פרופיל דק – גובה מותקן מינימלי. מסלול ההנחיה המובנה מבטל את הגובה המצטבר של מערכת נחיתה ליניארית נפרדת יחד עם צילינדר. הגובה הכולל המותקן של ה-MXQ הוא בערך 50–60% מהגובה של פתרון שקול עם נחיתות חיצוניות, מה שמאפשר מודולי אוטומציה דקים ומסגרות מכונות בגובה נמוך.

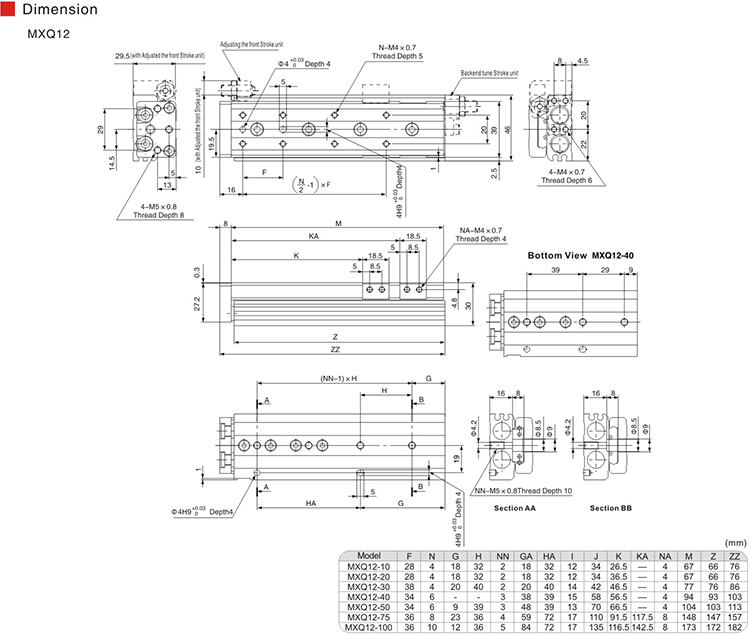

• תאימות ממדית ישירה ל-MXQ של SMC. תבניות חורים להרכבה, מידות שולחן החלקה, מיקומי היציאות, מיקומי המנגנונים להתאמת ההזזה והחורים לקוביות הנחיה מיוצרות בהתאם לדרישות ה-MXQ של SMC. ניתן להחליף ללא צורך בפלטות מתאמות, בלוקי מרווח או בשינוי מסלולי צינורות.

יישום:

• ייצור אלקטרוניקה ורכיבים חצי מוליכים:

בסביבת הרכבה של לוחות מודפסים (PCB) ואריזת חצי מוליכים, סדרת ה-MXQ היא המניע המועדף עבור מודולי 'הטול והניח' מהירים. הפער המקבילי המצוין שלה בגודל 30 מיקרומטר והמנחה גלגלים צולבים ללא חזרה לאחור מבטיחים שהרמיזים המיקרוסקופיים או רכיבי SMT נאספים מהמגשונים ומונחים על הלוחות בדיוק מרחבית מוחלט. העיצוב עם שני 실ינדרים מספק את הכוח הנחיצי כדי להתמודד עם מניפולי ואקום או אוגרים מרובי ראשיים, בעוד יחידות התאמה של המהלך מאפשרות דיוק במיקרו-מילימטרים במיקום אנכי או אופקי, ובכך מפחיתות באופן משמעותי את הסיכון לפגוע ברכיבים ומעלות את שיעור ההצלחה בייצור במספרים גדולים.

• מכשירים רפואיים ואוטומציה מעבדתית:

לציוד אבחוני מעבדתי ולבתי חולים אוטומטיים, שולחן הגלישה MXQ הוא חיוני לטיפול מדויק בנוזלים ולתעבורה של מגשי דגימות. התנועה חלקה ונמוכה בחיכוך — אשר מאופשרת על ידי המדריך הליניארי באיכות גבוהה — מונעת רטט שיכול לגרום לזיהום צולב של נוזלים או לפגוע בדגימות ביולוגיות רגישות. בקוראי אבחון אוטומטיים, ה-MXQ מספק תנועה ליניארית יציבה וחוזרת על עצמה הדרושה למיקום צינורות דגימה או לוחות מיקרו מתחת לחשים אופטיים. העיצוב הקומפקטי והתאימות לחדרים נקיים של גוף האלומיניום עם עיבוד אנודיזציה קשה הופכים אותו לאידיאלי לסביבות סטריליות ומצומצמות במרחב, כפי שנפוץ בכלים רפואיים.

• הרכבה מדויקת של רכבים רובוטיקה:

במONTאז' של אלקטרוניקה רכבית מורכבת, כגון גופי יחידות בקרת מנוע (ECU), חיישנים וציוד בקרה פנימי, נעשה שימוש בשקע ה-MXQ בתחנות דחיפה אוטומטיות ותחנות הינע של ברגים. התנגדות המומנט הגבוהה של השיפוד הכפול המודרך מאפשרת ללוח להכיל את כוחות המומנט האקסצנטריים הנוצרים בעת הכנסת סיכות שמתאימים על ידי דחיפה או בעת יישום מומנט בהינע מהיר. היכולת להתאים את המרחק שהלוח עובר מבטיחה שהרכיבים נדחפים לעומק מדויק ללא עיוות של גופי הפלסטיק. על ידי שילוב השקע והשיפוד ליחידה אחת, מפחיתים את המשקל הכולל של הגורמים הסופיים של הרובוט, מה שמאפשר תאוצה מהירה יותר וזמן מחזור קצר יותר בסביבות מפעל חכם מודרני.

התקנה ושימוש:

• יישור המטען: יש לדאוג שמרכז הכובד של המטען יהיה קרוב ככל האפשר לשיפוד כדי למזער את מתח המומנט.
• שטיחות ההתקנה: יש להתקין את לוח ההתקנה על משטח שטוח בעל עיבוד מדויק כדי למנוע עיוות בגוף שעשוי לגרום לחסימה של השיפוד.
• בקרת מהירות: תמיד להשתמש בשסתומים לבקרת זרימה (מוצאים) כדי להתאים את המהירות ולמנוע מהשידרה להתרסק לתוך הקפסולות הסופיות.
• מרכוז: בעת חיבור חלקי עבודה לשולחן, יש להשתמש באורחות המיקום (חורים למסמרות) שסופקו כדי להבטיח מיקום מדויק וניתן לחזרה.

שאלה נפוצה

שאלה 1: מה היתרונות של העיצוב עם שני מוטות?

תשובה 1: זה מכפיל את הכוח המניע/הכוח היצוא בהשוואה לגליל חד-מוט באותו הגודל ונותן יציבות מעולה נגד סיבוב.

שאלה 2: האם ניתן להתאים את אורך המהלך?

תשובה 2: כן, ה-MXQ מגיע עם יחידות התאמת מהלך אופציונליות (מחסומים) כדי לקבוע במדויק את מיקום סוף המהלך.

שאלה 3: האם נדרש שמייה?

תשובה 3: הוא מושמן מראש ואפשר לפעול ללא שמן. אם מתחילים להשתמש במושמן, מומלץ שמן ISO VG32.

שאלה 4: מה ההבדל בין כריתות גומי לכרכרות נוגדות הלם?

תשובה 4: כריתות גומי מתאימות למהירויות סטנדרטיות; כרכרות נוגדות הלם הידראוליות עדיפות למהירויות גבוהות או עומסים כבדים כדי למנוע רעידות מהתנגשות.

שאלה 5: האם ניתן להחליף אותו בדליות סדרת SMC MXQ?

תשובה 5: כן, סדרת ה-MXQ שלנו מעוצבת לתקנים בינלאומיים מדויקים 1:1, כדי לאפשר החלפה חלקה.

שאלה 6: כיצד אני מתקין חיישנים על הצילינדר?

תשובה 6: הגוף כולל חריצים משולבים שמאפשרים התקנה קלה של מתגיות קרבה מגנטיות מסדרות D-A93 או D-M9.

שאלה 7: מה הלחץ המרבי שהוא יכול לשאת?

תשובה 7: הלחץ המרבי בעבודה הוא 0.7 MPa (בערך 7 בר).

שאלה 8: האם הוא מתאים לפעולת תדר גבוה?

תשובה 8: בהחלט. מדריך גלגלות צולב ומסגרות איטום באיכות גבוהה מעוצבים לעבודה בתדרים גבוהים באוטומציה תעשייתית.

שאלה 9: האם אפשר להתאים מראש את מתח הסיבים?

תשובה 9: לא. המתח המוקדם קבוע נקבע במפעל. כאשר הדיוק יורד, יש להחליף את בלוקי הסיבים.
