יצרן שיווקי של סדרת ADVUL ללקוחות יצרנים (OEM): צילינדר פנאומטי קטן דו-פעולי לפי תקן ISO 21287, בסגנון Festo

תיאור מוצר מפורט:

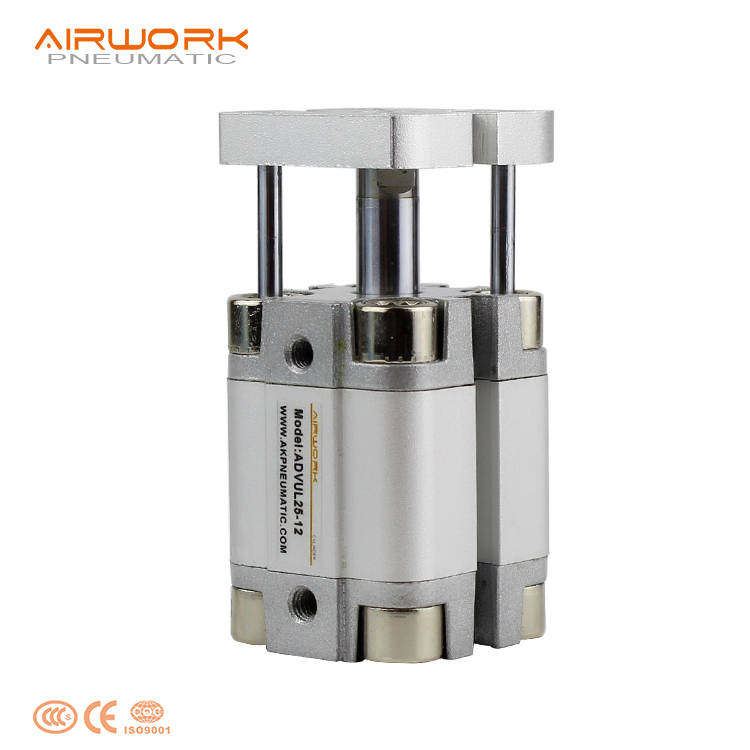

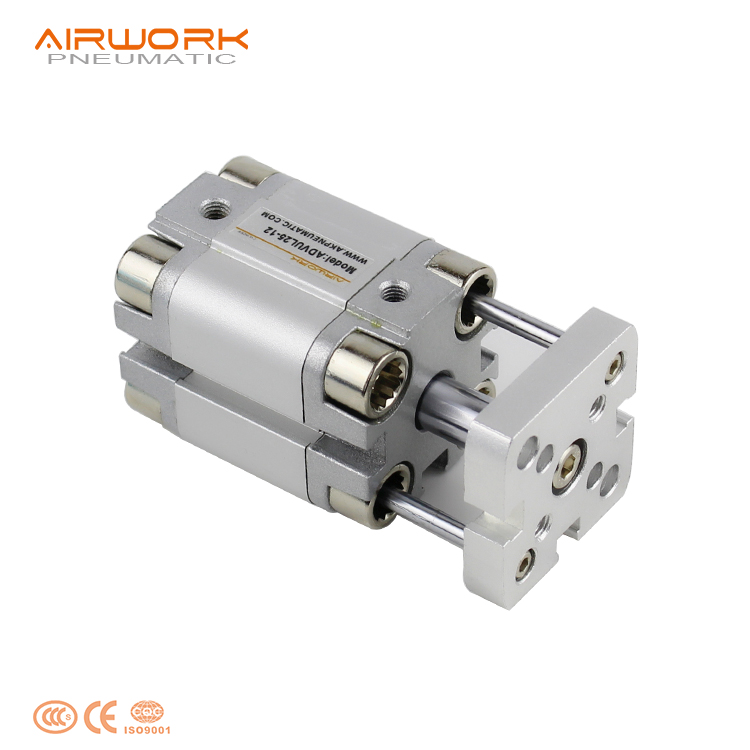

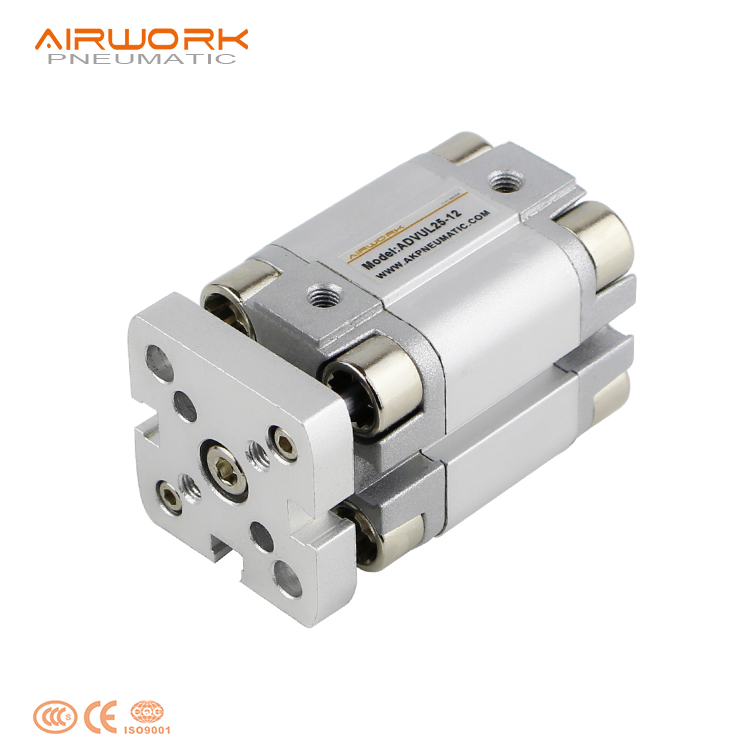

סילינדר קומפקטי מודרך מסדרת ADVUL מרחיב את העיצוב המוכח של סילינדר קומפקטי ADVU על ידי הוספת אסמבליית מוט מדריך ופלטת יוֹק משולבים. זה מספק הנחיה מתנגדת ליפוף למשחה, מונע סיבוב לא רצוי במהלך הפעלה — דרישה קריטית ללחיצה מדויקת, ציוד רגיש לalinement וליישומים שבהם סיבוב המשחה יפגע באיכות התהליך. הסילינדר מספק תנועה ליניארית חלקה ויציבה ללא צורך במנגנוני הנחיה חיצוניים, חוסך בשטח ובעלות התקנה.

יישום תעשיות：

הרכבה אוטומטית, ייצור אלקטרוניקה, הרכבה של מכשירים רפואיים, מכונות אריזה, כלים מכניים ועיבוד מתכת, אוטומציה ורובוטיקה, ייצור אופטי ולנzes, ייצור סוללות, מכונות טקסטיל, ציוד לשבבים, עיבוד עץ וריהוט. גוף אלומיניום עם אנודיזציה קשה, כריתת אלסטיות בקצותיו, ופיסטון מגנטי לאיתור מיקום מבטיחים חיים ארוכים ותפקוד מהימן. ממדים למתיחת ISO מבטיחים תחליפיות מלאה עם יחידות FESTO ADVUL המקוריות.

כמו כל 실ינדרים פנאומטיים של AIRWORK, סדרת ADVUL מיוצרת לפי הסטנדרטים הבינלאומיים של ISO, עם ממדים למתיחת שמתאימים לחלוטין ליחידות המקוריות של FESTO ADVUL. כל סילינדר עובר בדיקות קפדניות במפעל ומביא עמו אישור התאמה לתקנים האירופאיים (CE).

תכונה של המוצר:

1. מדריך משולב נגד סיבוב — מוט המדריך ולוחת ה-Yoke מונעים סיבוב של מוט הפיסטון, ומבטיחים מיקום ליניארי מדויק ללא צורך במדריכים חיצוניים.

פעולה דו-כיוונית — אויר דחוס מפעיל את תנועת ההארכה וגם את תנועת ההכווץ, מה שמביא לפליטה עוצמתית עקבית בשני הכיוונים.

טווח רחב של קטרים — זמין בקטרים של 12, 16, 20, 25, 32, 40, 50, 63, 80 ו-100 מ״מ כדי להתאים מגוון דרישות עוצמה.

תפיסה מרחבית צמודה — חיבור עטיפת הקצה הקדמית והאחורית לגוף הגליל באמצעות ריסוק מביא לעמידות מבנית גבוהה בתוך מעטפת חסכונית במקום.

חציצה גלילית מאנודיזציה קשה — החציצה הפנימית עוברת טיפול גלגול ואנודיזציה קשה כדי להשיג עמידות יוצאת דופן בפני שחיקה ותקופת חיים ארוכה.

אטם פיסטון דו-כיווני הטרוגני — עיצוב אטם צמוד עם פונקציית שמירת שמן מובנית לאפשר תפעול חלק ובחיכוך נמוך.

כריתיות ספיגה אלסטית משני הקצוות — טבעות/כריתיות ספיגה אלסטיות בשני קצות התנועה סופגות מכה ומפחיתות רעש בתפעול מחזורי גבוה.

פיסטון מגנטי כסטנדרט — מגנט מובנה מאפשר התקנת חיישן קרבה דרך חריצי חיישן חיצוניים לזיהוי מיקום בסוף התנועה.

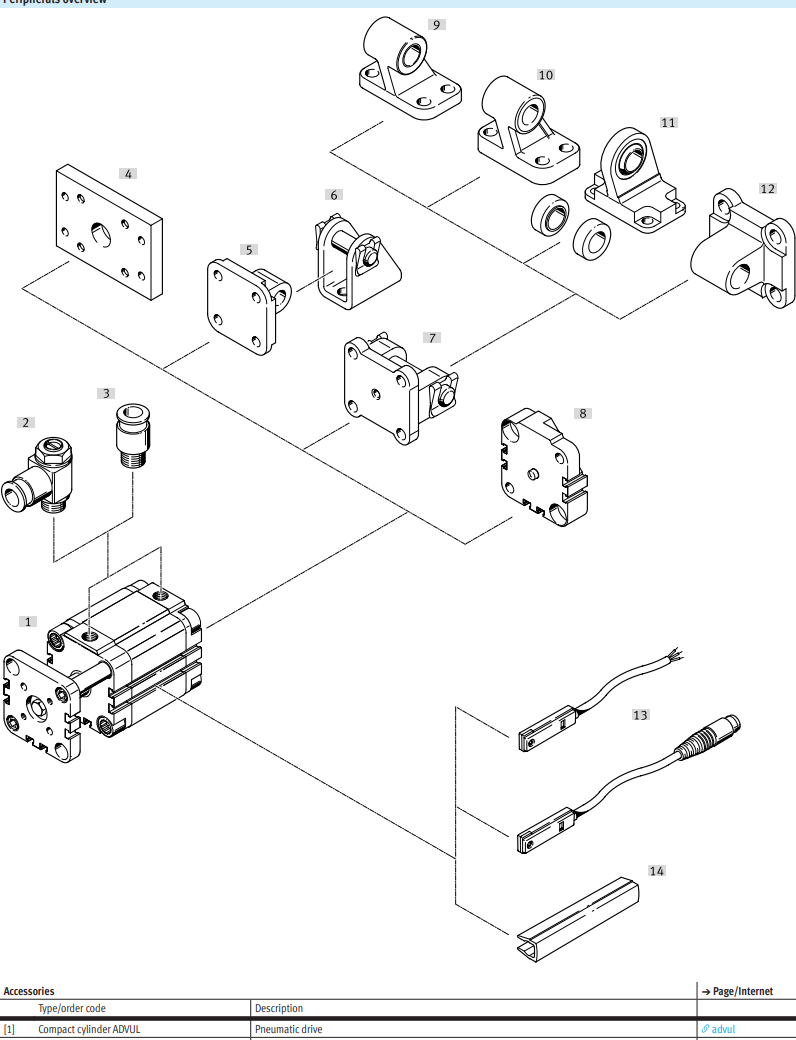

9. אפשרויות הרכבה מרובות — תואם טווח מלא של אביזרי הרכבה (פלנשה, בסיס, טרוניון, סיבוב) להתקנה גמישה.

10. התאמה מלאה ל-FESTO — ממדים תקניים לפי הסטנדרט של ISO; החלפה ישירה במודלים של FESTO ADVUL ללא צורך בשינויים.

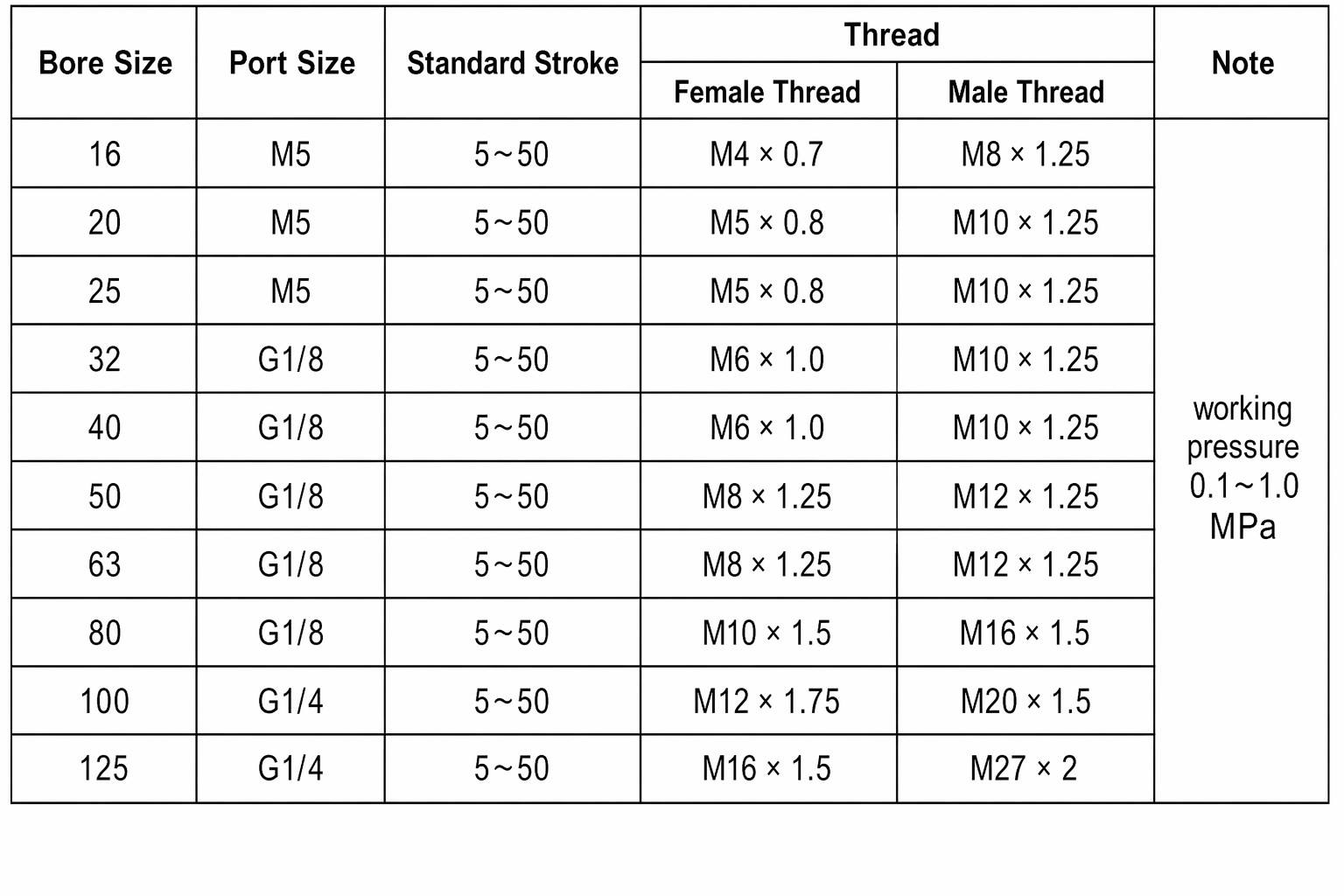

מפרט:

אפשרויות התאמה אישית

יתרון המוצר:

• הגנה אינטגרלית נגד סיבוב — אין צורך במנחים חיצוניים. מאפיין ייחודי של סדרת ADVUL לעומת הצילינדר הקומפקטי הסטנדרטי ADVU. מוט מנחה אינטגרלי רץ במקביל למשורה של הפיסטון ומחובר באופן קשיח באמצעות לוח מחבר בצד הקדמי. חיבור מכני זה מונע את סיבוב משורת הפיסטון במהלך התנועה, ללא צורך ברכבות מנחה חיצוניות, Lager ליניארי או ציוד נוסף. יחידה קומפקטית אחת מספקת תנועה ליניארית מונחת וחופשית מסיבוב — מה שמפחית זמן תכנון, עלות רכיבים ועבודת הרכבה.

• פתרון מודרך חסכוני בשטח. מערכות רל-מנחה חיצוניות מכפילות לרוב או משולשות את נפח ההתקנה. ה-ADVUL משולב את המנחה לתוך מימדי גוף הצילינדר. היחידה המתקבלת תופסת בערך את אותו הרוחב של גוף הצילינדר עצמו, ומאפשרת תצורות אוטומציה צפופות שאינן אפשריות עם מנגנוני מנחה נפרדים.

• מבנה גוף מחוברים באמצעות חוטים מדויקים לשמירה על שלמות המבנית. גוף הצילינדר, המכסה הקדמי והמכסה האחורי מחוברים באמצעות חוטים מדויקים — ולא באמצעות מוטות חיבור או מסמרים. זה מספק קשיחות מבנית טובה יותר תחת עומסי צד בהשוואה לעיצובי מוטות חיבור, וחיבור החוטים שומר על המתח הראשוני בסביבות רעידה חזקה שבה מוטות חיבור בולטים עלולים לה lock לאחר זמן.

• קוטר מוגן באנודיזציה קשה עם גימור של חיטוף גלגל. קוטר הגליל עובר חיטוף גלגל מכני ולאחר מכן אנודיזציה קשה. המשטח המהדר והקשה מצמצם את חיכוך החותמים, מפחית את יצירת חלקיקים ומאריך את חיי השירות של החותמים — דבר חשוב במיוחד ביישומים מונחים בעלי מחזוריות גבוהה, שבהם כל יחידת חיכוך תורמת לבלאי של מוט ההנחיה.

• כרית ח buffered אלסטית משני הקצוות. שני קצות המהלך כוללים טבעות/כרית ח buffered אלסטית. למרות שלא ניתן להתאים אותן, הכרית הזו מתואמת לאזור הפעולה של הגליל המונחה — וסופגת ביעילות את אנרגיית הפגיעה מהמסה המשולבת של הפיסטון, המוט, מוט ההנחיה ולוחת ה-"יוק" ללא הסיבוכיות של כריות אויר ניתנות התאמה.

• יציבות של שתי מוטות למשימות עם עומס לא מרכזי. מוט המנחה המקבילי מפיץ את כוחות העומס הצדדיים על שני נקודות גלגלת (חישוק הפיסטון וחישוק מוט המנחה), מה שנותן ל־ADVUL עמידות גבוהה בהרבה לעומסים לא מרכזיים לעומת צילינדר קומפקטי עם מוט אחד. זה מאפשר הרכבה ישירה של כלים על לוח היקו ללא צורך במבנה תמיכה נפרד ברוב היישומים.

• פיסטון מגנטי עם חריצי חיישנים מרובי פנים. כל צילינדר ADVUL כולל טבעת פיסטון מגנטית. הגוף כולל חריצי T על פנים רבות, מה שמאפשר להרכיב חיישני קרבה בכל כיוון. לאימות מיקום בסוף המהלך, זה מבטל את הצורך בהרכבת חיישני דגל חיצוניים או מתגici הגבלה מכניים.

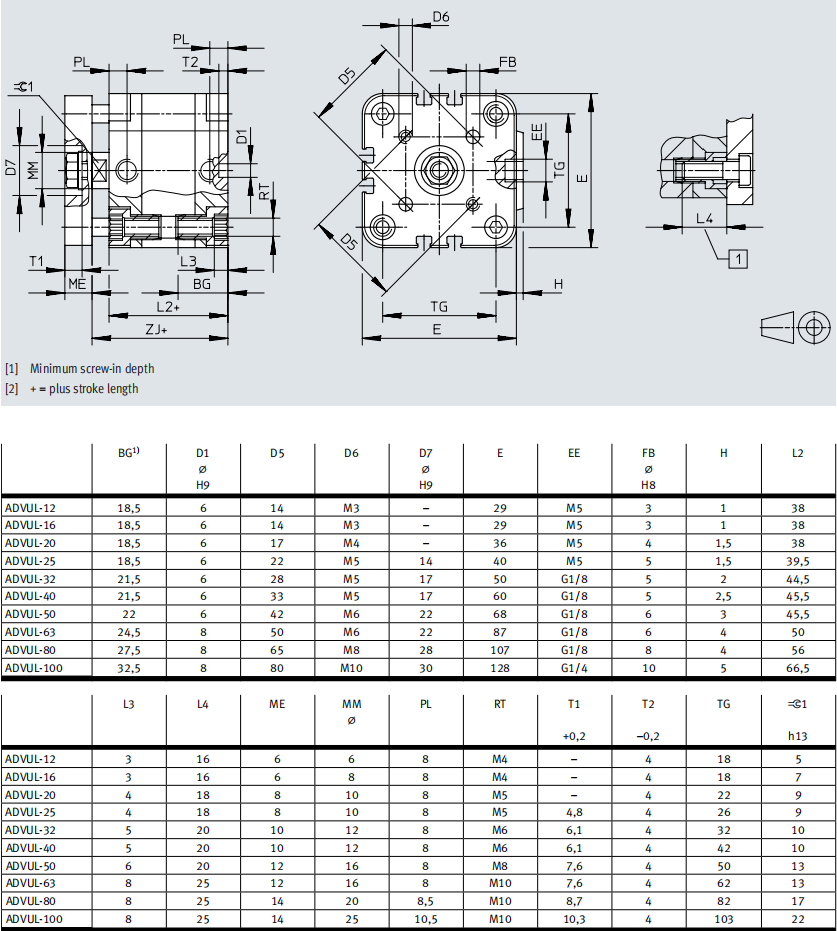

• תאימות ממדית מלאה עם FESTO ADVUL. חורים להרכבה, מידות לוח המנורה, רוחב המוט המדריך, מיקומי היציאות והמקומות לחslots של החיישנים מיוצרים לפי אותן مواדים כמו ב-FESTO ADVUL. החלפה ישירה — פותחים את הצילינדר הישן, מתקינים את הצילינדר השקול של AIRWORK, מחברים מחדש את האוויר והחיישנים ומשיכים בייצור.

יישום:

• אוטומציה במפעלים והרכבה מדויקת:

מתאים במיוחד לקווי ייצור אוטומטיים בעלי צפיפות גבוהה, כולל מערכות אחיזה ומנוחה (pick-and-place), הרכבת רכיבים אלקטרוניים ומיקום חלקים קטנים. סדרת CQ2 מספקת תנועה ליניארית אמינה בעיצוב מופשט שמשתלב ביעילות במרחב המוגבל, מה שהופך אותה לבחירה המועדפת בייצור חכם עתידי.

• מכונות אריזה ועיבוד:

נמצאת בשימוש נרחב בציוד אריזה להקפצה, הדבקת תוויות, החזקת חום ומיון חומרים. פעולת ההפעלה המהירה והעמידות הגבוהה שלה מבטיחות ביצוע חלק ורציף בקוי אריזה בתדירות גבוהה, שם זמינות המערכת ומהירות המחזור הם קריטיים.

• אלקטרוניקה וסמי-מוליכים:

ייצור – מתאים באופן מושלם לציוד ייצור סמיקונדקטור שדורש חלל קטן ולכלי בדיקה אוטומטיים. גוף האלומיניום הקל והדק מאפשר אינטגרציה קלה למכונות מודולריות קטנות, שבהן צילינדרים סטנדרטיים רגילים פשוט לא יכולים להיכנס.

התקנה ושימוש:

• בחרו צילינדר בעל שולי כוח יציאה מספיקים כאשר העומס משתנה במהלך הפעולה.
• בסביבות טמפרטורות גבוהות או קורוזיביות, ציינו אטמים מסוג Viton ורכיבים מפלדת אלחלד.
• נקטו באמצעי הגנה בסביבות עפריות, לחות או שבהן נוצרות ניצוץ מהלחת.
• נקו את הצינורות מזבל לפני החיבור כדי למנוע חדירת חלקיקים לתוך גוף הצילינדר.
• השתמשו באוויר מסונן עד 40 מיקרון; אוויר דחוס משומן או לא משומן הוא מתאים.
• למחזורים העולים על המקסימום המומלץ, פנו להנדסה של AIRWORK לצורך התאמה אישית.
• למנוע טעינה צדדית במהלך הפעולה; יש להשתמש במדריכים חיצוניים אם לא ניתן להיפטר מכוחות צידיים.
• לשמירת ארוכת טווח: יש לשים טיפול נגד חלודה על המשטחים הגלויים ולשים כיסויי אבק על הפתחים.

שאלה נפוצה

שאלה 1: האם סילינדרים מסוג ADVUL של AIRWORK יכולים להחליף באופן ישיר סילינדרים מסוג FESTO ADVUL?

תשובה 1: כן. סילינדרים מסוג ADVUL של AIRWORK עומדים בתקנים הבינלאומיים (ISO) למתיחות ובדקויות הממדיות של סילינדרים מסוג FESTO ADVUL. הם מחליפים ישירים — אין צורך לשנות את הציוד שלכם. אנו מספקים תרשימים ממדיים לאישור מראש לקנייה.

שאלה 2: מה השוני בין ADVUL ל-ADVU?

תשובה 2: ADVUL כולל מוט מדריך ופלטה יוק שמנעו סיבוב של מוט הפיסטון (הגנה נגד סיבוב). ADVU הוא סילינדר קומפקטי סטנדרטי ללא הגנה נגד סיבוב. יש לבחור ב-ADVUL כאשר האפליקציה דורשת תנועה ליניארית מדויקת ללא סיבוב.

שאלה 3: האם אפשר להתאים אישית את אורך ההתקדמות, חומר החותמים או ר THREAD של המוט?

א3. בהחלט. אנו מציעים מוטות מותאמים באופן מלא, שדרוג אטמים מסוג ויטון/פוליאוריתן לסביבות בעלות טמפרטורה גבוהה או חשיפת כימיקלים, וכן תצורות מיוחדות של ר THREAD בקצה המוט. הזמנות מותאמות בדרך כלל נשלחות תוך 3–5 ימי עבודה.

ש4. אילו אישורים יש לגלילים של ADVUL?

ת4. כל הגלילים של AIRWORK ADVUL עומדים בתקנים האירופאיים (CE). דוחות בדיקה ואישורים זמינים upon request.

ש5. מה הכמות המינימלית להזמנה?

ת5. אין כמות מינימלית להזמנה עבור פריטים במלאי. מוזמנים גם הזמנות ניסיוניות ודוגמיות.

ש6. אילו פעולות תחזוקה סדירות נדרשות ל-ADVUL?

ת6. נקה את מוט הפיסטון ומוט המנחה אחת בשבוע. בדוק דליפות אוויר פעם בחודש. וודא את זמן המחזור ואת יישור לוחת ה-Yoke פעם ברבעון. החלף את האטמים ואת החישוק של מוט המנחה מדי שנה אם מספר המחזורים עולה על מיליון. קבוצות אטמים וחישוקים מלאות זמינות לכל קוטר גליל.
