OEM фабрика директно CP96 серия ISO 15552 пневматични цилиндри, доставчик на цилиндри с двойно действие и единичен шток, въздушни цилиндри, съвместими с SMC

Подробно описание на продукта:

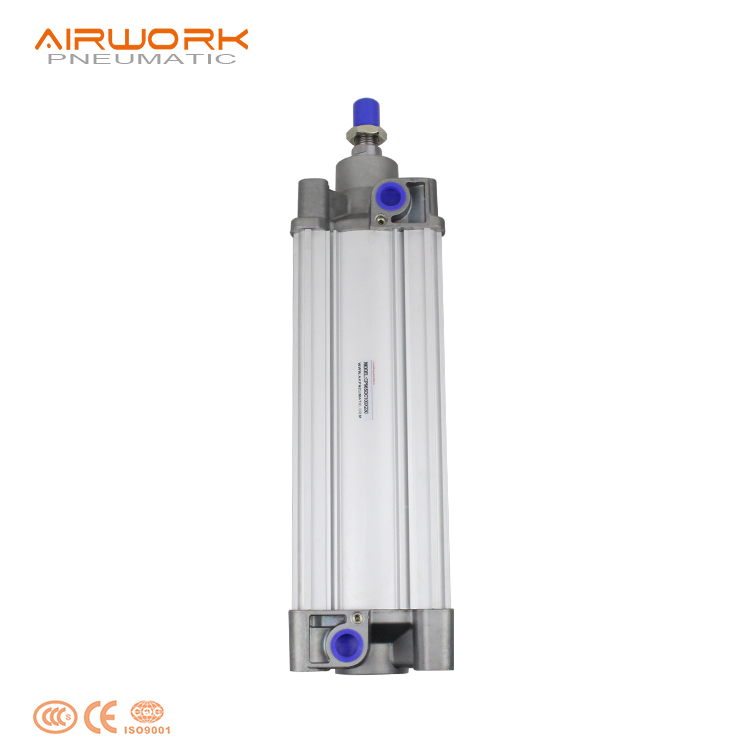

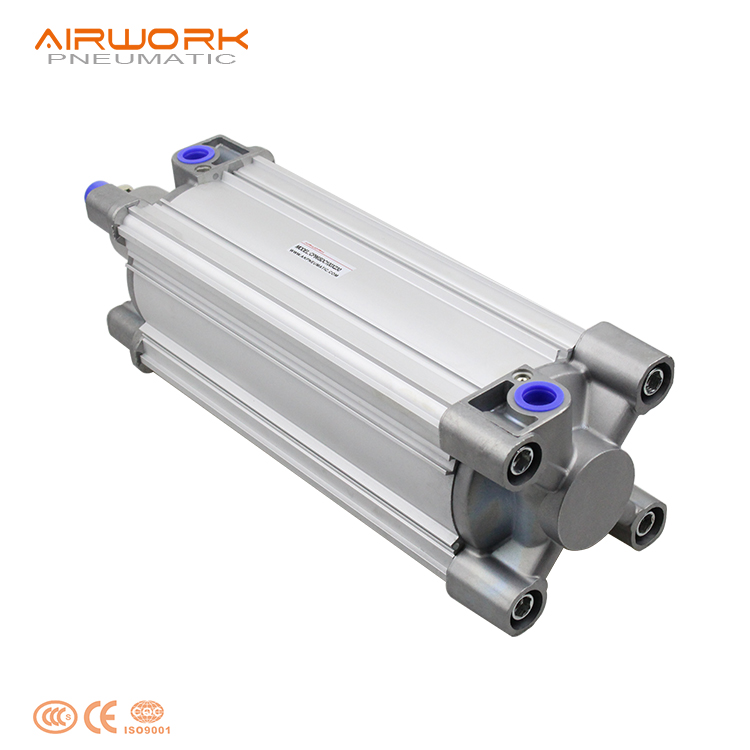

Нашата серия CP96 представлява следващото поколение ISO стандартни актуатори. Конструирани за безпроблемна международна взаимозаменяемост, актуаторите от серията CP96 имат лек корпус от алуминиев профил, който позволява монтиране на автоматични превключватели в една равнина с повърхността, за да ги предпази от механични повреди. Отличителната им черта е Двойната система за амортизиране, която комбинира регулируеми въздушни амортизатори с еластични буферни амортизатори, за да намали значително шума от удара и вибрациите в края на хода. С диаметри на цилиндъра от 32 мм до 100 мм и максимален ход от 2000 мм, актуаторите CP96 са проектирани за високоскоростни индустриални среди (до 1000 мм/с), където се изисква дълготрайна надеждност и лесно поддръжка.

Приложение Индустрии:

Автоматизация и сборъчни линии, Опаковъчна техника, Производство на машини и инструменти, Автомобилно производство, Текстилна техника, Дървообработващи машини, Обработка и логистика на материали, Стоманена и метална обработка, Химически и технологични индустрии

Характеристика на продукта:

• Съответствие с ISO 15552: Пълна взаимозаменяемост с цилиндри по глобален стандарт за лесни системни модернизации и подмяна.
• Напреднала двойна амортизация: Комбинацията от регулируеми въздушни амортизатори и гумени буфери осигурява по-плавно спиране и по-дълъг срок на служба на компонентите.
• Интегрирани канали за сензори: Профилната цилиндрична част има вдлъбнати пазове от четирите страни за автоматични превключватели (напр. D-M9BW), което елиминира необходимостта от обемисти крепежни скоби за сензори.
• Високоскоростни възможности: Прецизни вътрешни уплътнения и цилиндрична част с ниско триене позволяват стабилна работа при скорости до 1000 mm/s.
• Защитни опции: Достъпни с допълнителни чехли от нейлон или термостойки чехли за шток (до 150°C) за работа в прашни или високотемпературни среди.

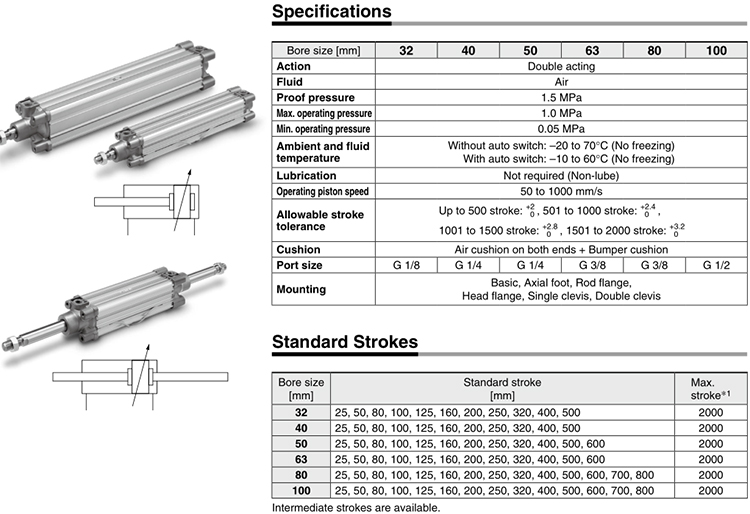

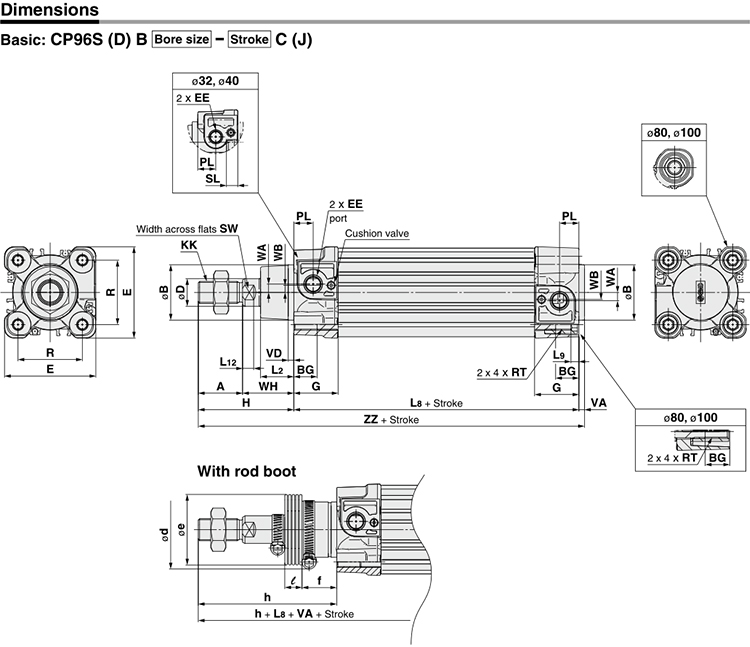

Спецификация:

Възможности за персонализация

Предимства на продукта

• Конструкция на профилна тръба с вградени връзки — съвременно тяло на профилна тръба според ISO 15552. Вградената конструкция на връзките предотвратява проникването на прах и отпадъци. По-изящен и по-чист визуален ефект в сравнение с конструкции с видими връзки. До 15 % по-лека от по-старата серия C96.

• Пълна съвместимост със серията SMC CP96/C96 — идентични монтажни размери, положения на входовете и резби на крайовете на връзките. Напълно директна замяна за серията SMC CP96, CP96S, CP96N, C96, C96S и C96N — без необходимост от каквито и да било модификации.

• Съответства на ISO 15552 / ISO 6431 / VDMA 24562 — международни стандартни размери. Заменяема с всяка цилиндрова единица по ISO 15552 от Festo DNC/DNCB/DSBC, Airtac SC/SU, Parker P1D, Bosch Rexroth CDT, CKD CMK2/SCA2, Norgren RA/8000 и други основни производители.

• Шест размера на диаметър: 32–125 мм — пълен обхват за средно натоварени приложения. Сили от около 400 N при 0,5 MPa (тласкане с диаметър 32 мм) до около 6100 N при 0,5 MPa (тласкане с диаметър 125 мм). Обхваща подаващото мнозинство от индустриални автоматизационни приложения.

• Стандартна ходова дължина до 800 мм — възможност за дълъг ход с прецизен профилиран цилиндричен корпус с гладко движение и минимално лепване-плъзгане дори при пълно изтягане.

• Регулируем въздушен амортизатор (от двете страни) — интегриран пневматичен амортизатор с регулиране чрез игловентил при изтягане и при връщане. Гладко забавяне в края на хода без външни амортизатори. Намалява времето на цикъла и шума от удари.

• Интегрирани канали за сензори — профилираният цилиндричен корпус включва вградени Т-образни канали за монтиране на автоматични превключватели. Чиста, равна инсталация на сензорите без изпъкващи скоби. Възможност за монтиране на превключватели върху множество повърхности.

• Магнитен бутален елемент като стандарт — предварително инсталиран магнитен пръстен. Съвместим с серийните автоматични превключватели D-M9, D-A9, D-F8 и еквивалентни реед/транзисторни модели.

• Модулна конструкция — стандартен тип, неподвижна шина (ръководна шина), двойна шина (проникваща шина), двойно ходове (телескопична), термостойка (–10 до 150 °C) и варианти за ниска скорост споделят еднакви монтажни размери и аксесоари.

• 16-годишно производствено умение — направо от Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (AIRWORK). Над 100 CNC машинни центъра, сертифицирано според CE/ISO, доставки в над 120 страни, професионална инженерна поддръжка за персонализирани решения.

Приложение:

• Автомобилни производствени линии:

Цилиндърът CP96 е основен елемент в секциите за производство на каросерии и сглобяване на автомобили. Стандартното му монтиране според ISO и високата му скорост го правят идеален за заваръчни приспособления с висока прецизност, трансферни преси за штамповка и допълнителни движения на роботизирани ръце, където спирането на производството е недопустимо.

• Високоскоростно опаковане и логистика:

В автоматизираните складове и конвейерните системи този цилиндър изпълнява задачи за бързо сортиране, палетиране и насочване. Двойната система за амортизиране е от решаващо значение тук, за да се намали шумът и механичните удари по време на цикли с висока честота, като по този начин се предпазват както машината, така и стоките.

• Обща машина и автоматизация:

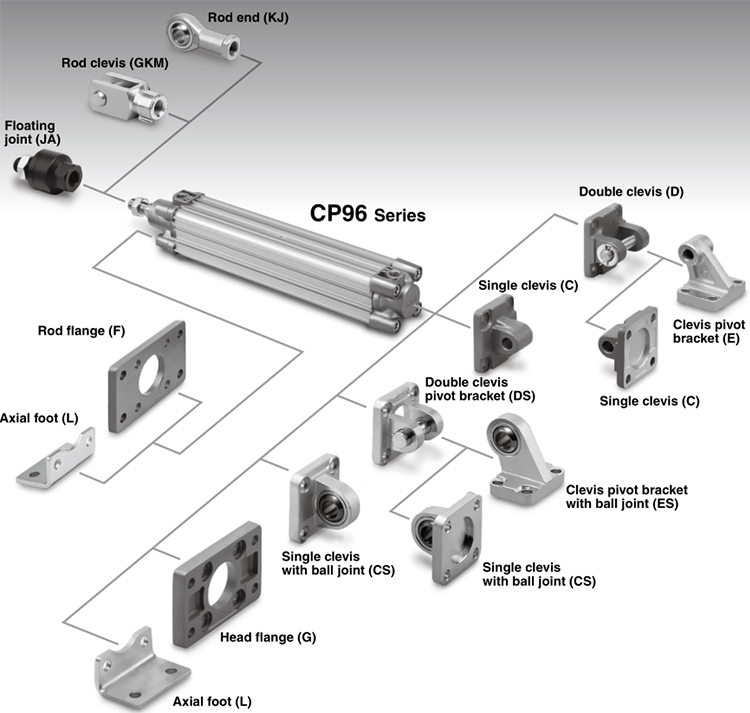

От дървообработващи до текстилни машини, CP96 осигурява надеждна линейна сила за стягане, вдигане и подаване. Интегрираните слотове за сензори и широкият асортимент от монтиращи аксесоари (очково крепление, основа, фланец) позволяват лесна интеграция в разнообразни машинни архитектури.

Монтаж и използване:

• Подготовка на тръбопроводи: Винаги изплаквайте въздушните линии преди свързване, за да премахнете замърсявания. Използвайте филтър-регулатор с филтриране до 5 микрона, за да осигурите чист и сух въздух.
• Монтажно подравняване: Уверете се, че цилиндърът е идеално подравнен с товара. Боковите натоварвания върху буталния шток са най-честата причина за преждевременно повреждане на уплътненията.
• Регулиране на амортизатора: Регулирайте бавно игловия клапан на амортизатора от затворено положение. Не затягайте прекалено клапана и не го отваряйте повече от 3 завъртания, за да се предотврати изхвърлянето му.
• Контрол на скоростта: Използвайте клапани за регулиране на потока (изходящ контрол) за регулиране на скоростта. Максималната препоръчана скорост е 1000 мм/с, за да се гарантира ефективното функциониране на въздушния амортизатор.

Често задавани въпроси

В1. Може ли CP96 да замени текущия ми ISO цилиндър от Festo или SMC?

A1. Да, той стриктно спазва размерите по ISO 15552, което го прави директна, 1:1 замяна за всеки стандартен марков продукт.

В2. Каква е предимството от „двойната амортизация“?

О2. Тя използва въздух за забавяне на буталото и гумена амортизационна подложка за поглъщане на крайния удар, което води до значително по-ниски вибрации и шум в сравнение със стандартните въздушни амортизатори.

В3. Предлагате ли индивидуални дължини на ход?

О3. Разбира се. Макар да предлагаме стандартни ходове (25–800 мм), можем да произвеждаме персонализирани междинни ходове до 2000 мм.

В4. Кои автоматични превключватели са съвместими с пазовете CP96?

О4. Той е проектиран за малки, вградени сензори като D-M9N, D-M9P, D-M9B и техните водонепроницаеми варианти.

В5. Може ли този цилиндър да работи без смазка?

О5. Да, това е цилиндър от тип „без смазка“, който е предварително смазан на завода. В случай че започнете да използвате смазъчно устройство, трябва да продължите да го използвате.

В6. Може ли да се използва в среда с висока температура?

A6. Стандартните уплътнения издържат до 70 °C. За по-високи температури предлагаме персонализирани термостойки уплътнения и чехли за шток.

Въпрос 7. Какъв е срокът за доставка?

Отговор 7. За стандартните модели – 1–3 дни, тъй като поддържаме наличност на склад. За големи поръчки срокът е около 10–15 дни.

Въпрос 8. Какъв е начинът на плащане?

Отговор 8. Приемаме превод по телеграф (T/T), акредитив (L/C) и WESTERN UNION.

В9. Какъв е препоръчителният график за поддръжка?

А9. Цилиндри CP96 са предварително смазани в завода и проектирани за работа без смазка при използване на чист, филтриран компресиран въздух.

Седмично: Визуална проверка — няма течове на въздух в присъединителните портове или уплътнението на шпинделя. Повърхността на шпинделя е чиста и неповредена. Игловите клапани на амортизатора са здраво закрепени и не са разхлабени.

Месечно: Проверете функцията и положението на автоматичния превключвател. Проверете въртящия момент на монтажните болтове. Тествайте амортизатора — регулирайте го, ако шумът от удара в крайно положение се е усилил.

На всеки 2 милиона цикъла или на всеки 6 месеца: Инспектирайте уплътнението на шпинделя (пречиствателно уплътнение) за наличие на течове. Проверете износването на втулката на шпинделя. Почистете повърхността на шпинделя.

Всеки 5 милиона цикъла или на всеки 12 месеца: Пълна замяна на комплекта уплътнения — уплътнение на буталото, уплътнение на штоковата част, износващо пръстенче, амортизационно уплътнение. Проверка на праволинейността на штоковата част и хромираната повърхност. Почистване и повторно смазване на вътрешната повърхност.
