Производител на полиуретанови (PU) тръби за пневматични шлангове за директна доставка от OEM фабрика, гъвкави въздушни тръби, съвместими с SMC, Festo, Airtac и фитинги

Подробно описание на продукта:

PU (полиуретановата) пневматична тръба е гъвкава, лека и издръжлива въздушна тръба, проектирана за подаване на компресиран въздух в пневматични системи. Произведена от висококачествен полиетерен полиуретанов смол, тя осигурява идеално равновесие между гъвкавост, устойчивост към огъване и способност за задържане на налягане за общи индустриални автоматизации, роботика и приложения с пневматични инструменти.

Тръбата има гладка вътрешна повърхност, която минимизира ограниченията на потока и спада на налягането, докато точно контролираният външен диаметър гарантира непропускливост при свързване със стандартни бързосглобяеми фитинги. Предлага се в метрични размери от 4 мм до 16 мм външен диаметър и в инчови размери от 5/32" до 1/2", като PU тръбата покрива целия обхват от пневматични тръбопроводни изисквания – от миниатюрни инструментални вериги до основни въздушни магистрали.

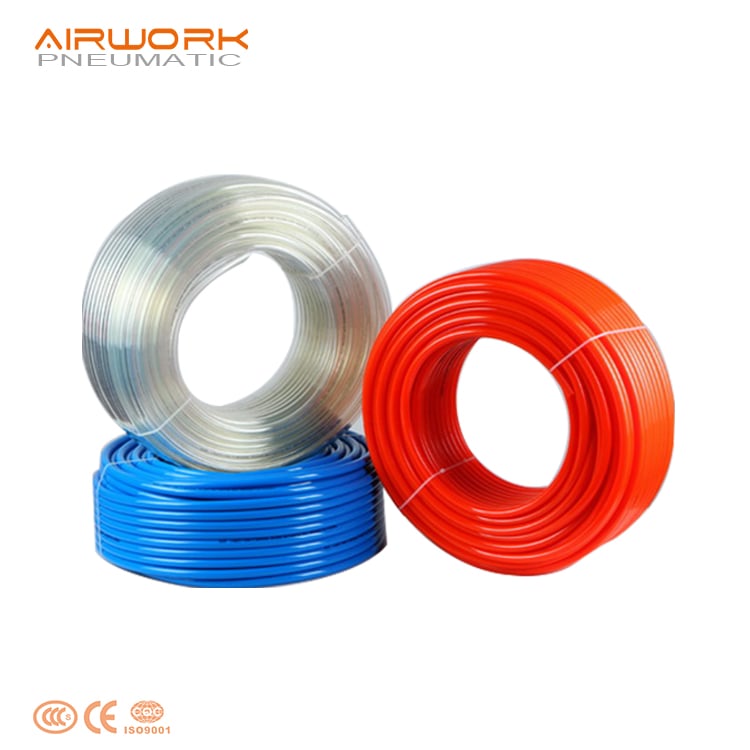

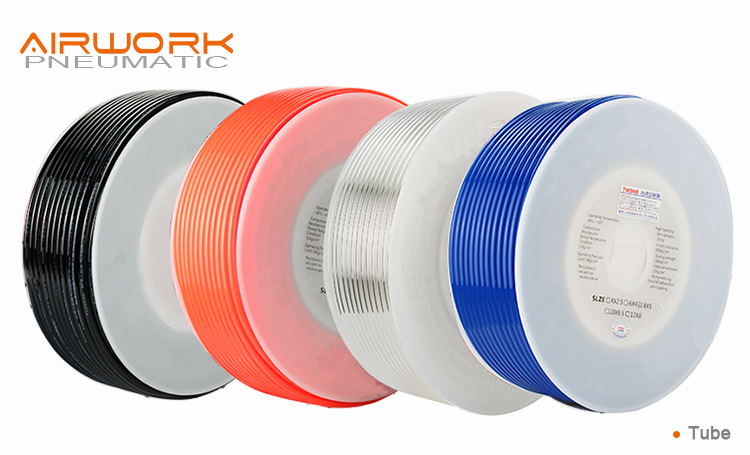

Множество стандартни цветове — черен, син, прозрачен, червен, зелен, жълт, бял и оранжев — позволяват цветова идентификация на веригите за по-лесна инсталация, диагностика и поддръжка. Тръбите се доставят в непрекъснати дължини на шпули (обикновено 20 м, 50 м или 100 м) или могат да се нарежат на зададени дължини.

PU тръбата работи надеждно при температури от -20°C до 60°C при работно налягане до 1,0 MPa при 20°C. Изработена е от полиуретан и предлага отлична устойчивост към абразия, масло и умора при огъване — което я прави предпочитаната тръба за подвижни приложения като роботизирани ръце, връщащи се каретки и динамични кабелни носачи.

Приложение Индустрии:

PU тръбата е стандартната пневматична тръбна среда във всички индустрии, използващи компресиран въздух. При обща автоматизация и сглобяване тя свързва FRL-единиците с клапанни колектори, цилиндри и актуатори. Опаковъчните машини използват PU тръба за маршрутиране с малък радиус около картонни фолдъри, уплътнители и етикетиращи устройства. Станковите машини и CNC оборудването разчитат на нея за гъвкави връзки, устойчиви към охлаждащата течност, към пневматични патрони, сменящи устройства за инструменти и цилиндри за врати.

В роботиката и крайните инструменти на роботната ръка гъвкавостта и лекотата на PU тръбата я правят предпочитан избор за динамични приложения, при които тръбата се движи непрекъснато заедно с роботната ръка. Текстилните машини използват PU тръба във високовибрационни ткачески станци и шивашки приложения, където твърдите тръби биха се изморили и напукали. В хранително-вкусовата промишленост се използва PU тръба за хранителни продукти за подаване на въздух към машините за напълване и запечатване.

Електрониката и събирането на полупроводникови компоненти използват микрополимерни тръби от полиуретан (ПУ) с вътрешен диаметър 4 мм и по-малък за прецизни пневматични вериги в главите за вземане и поставяне и в тестовите приспособления. Автомобилното производство разчита на цветово кодирани ПУ тръби за сложни многоверигови пневматични системи, където бързото установяване на неизправности е от съществено значение. Медицинските уреди и лабораторната автоматизация, печатните машини и дървообработващото оборудване всички разчитат на ПУ тръби за надеждно и гъвкаво подаване на въздух.

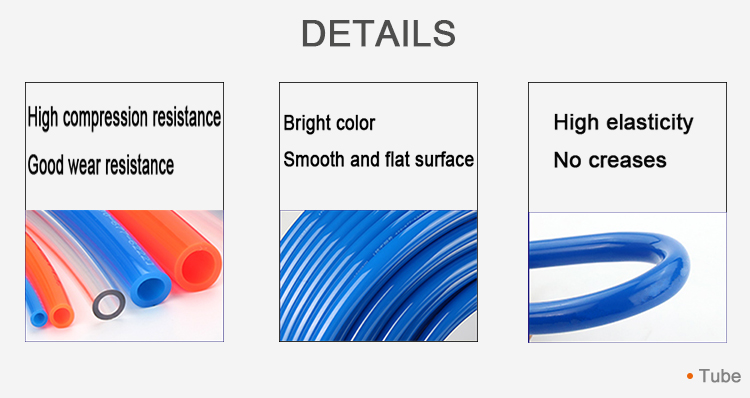

Характеристика на продукта:

1. Прозрачната тръба има висока прозрачност и състоянието на потока на средата е ясно видимо.

2. Изработена е от високоеластични суровини от полиуретан, което осигурява по-малък радиус на огъване и по-лесна инсталация на пневматичната тръба.

3. Устойчивостта към пожълтяване е над клас 3, т.е. тръбата не пожълтява лесно.

4. Цветната тръба е произведена с импортен устойчив на атмосферни влияния пигмент. Цветовете са стандартизирани, ярки и издръжливи.

5. Използва се онлайн система за контрол на диаметъра, при която допускът за диаметър се поддържа в рамките на ±0,12 мм.

6. Изработен от 100 % високопластичен полиуретанов еластомер (TPU), който може да се използва при постоянно работно налягане и има по-дълъг срок на експлоатация.

7. Има сертификати SGS и ROHS.

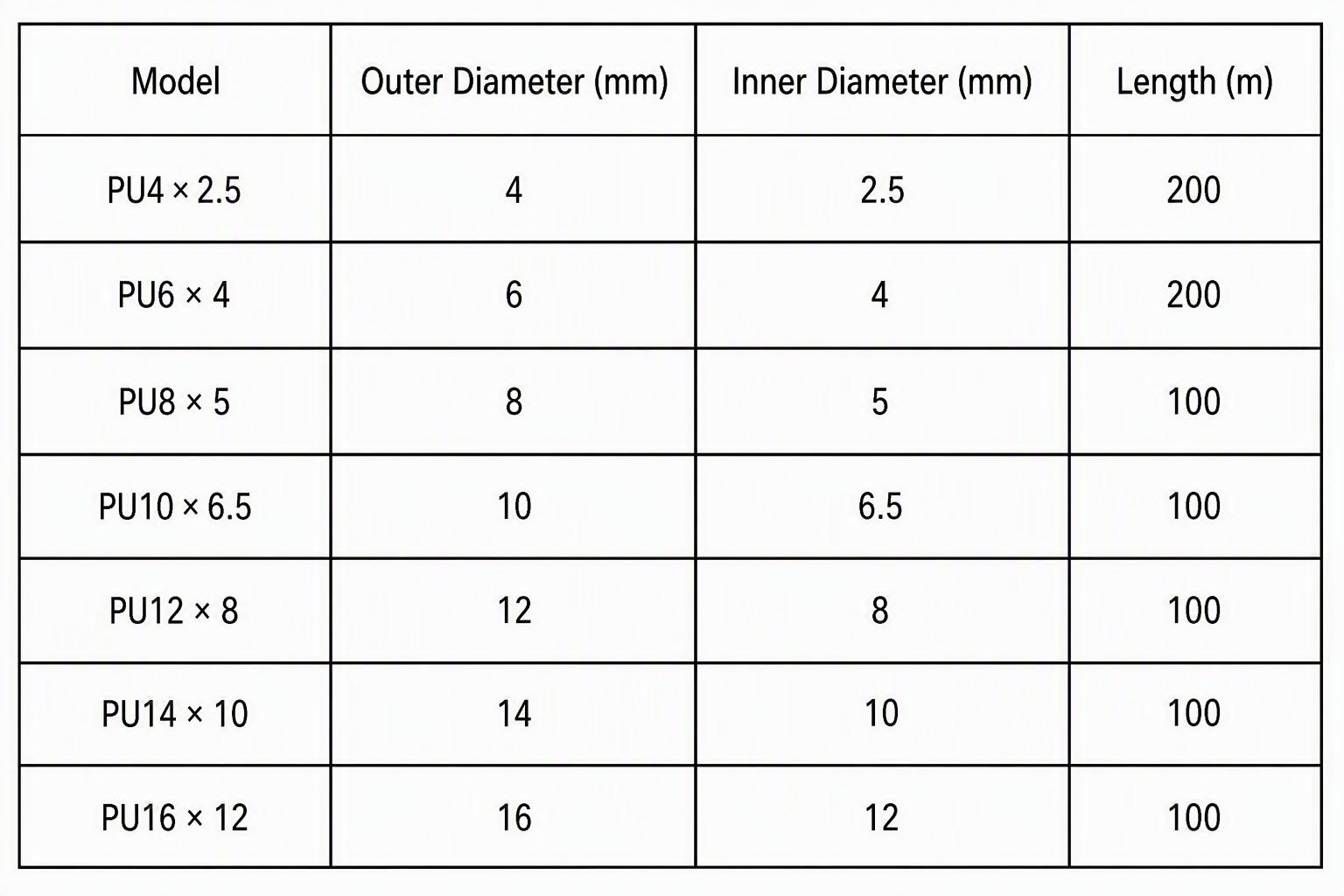

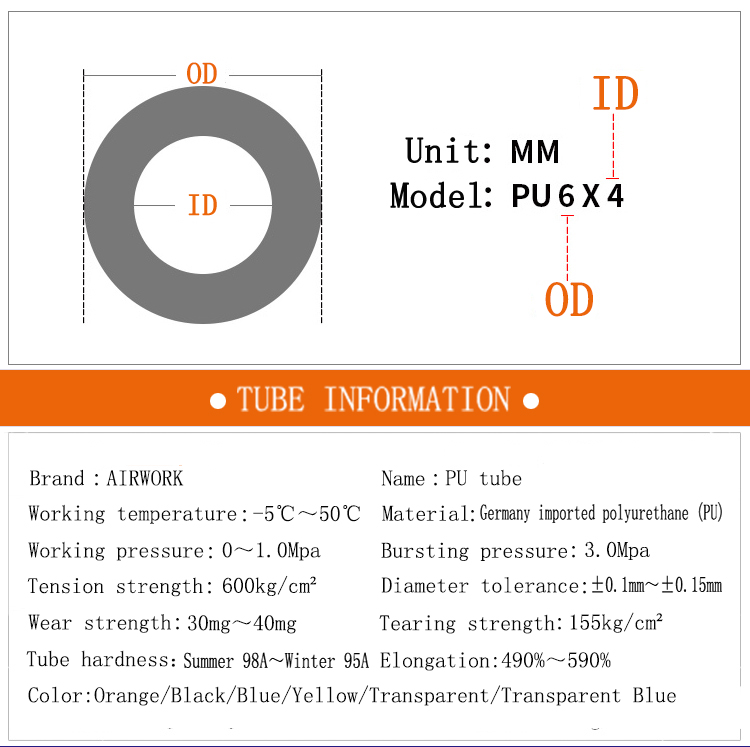

Спецификация:

Възможности за персонализация

Предимства на продукта

• Превъзходна гъвкавост — малък радиус на огъване без образуване на възли. Тръбата от полиуретан може да се огъва до радиуси, равни само на 2–3× външния ѝ диаметър, без спадане или ограничаване на потока. Това позволява чисто и компактно маршрутиране в плътно компоновани машинни корпуси, където тръбите от нейлон или полиетилен биха се възлили или биха изисквали по-големи радиуси на огъване.

• Отлична устойчивост срещу абразивно износване. Полиуретанът притежава вродена висока устойчивост към износване — приблизително 3–5 пъти по-висока от тази на нейлона и 10 пъти по-висока от тази на полиетилена. При динамични приложения, при които тръбите трият в машинни рамки, кабелни карусели или други тръби, полиуретановите тръби имат значително по-дълъг срок на служба в сравнение с алтернативните материали.

• Лек — минимално напрежение върху фитинги и съединения. PU тръбата тежи приблизително наполовина по-малко от еквивалентните нейлонови тръби, което означава по-ниско механично натоварване върху колетите на буталните фитинги и пневматичните портове. Това намалява риска от умора на фитингите, изтичане и повреда на резбите на портовете с течение на времето.

• Устойчивост към образуване на възли. PU тръбата не поддава на постоянна деформация. Дори след плътно навиване, огъване или притискане по време на монтаж тя се връща към първоначалната си форма. Тази способност за самостоятелно възстановяване улеснява монтажа в стеснени пространства и намалява отпадъците от тръби, които са станали негодни поради възли.

• Идентификация чрез цветово кодиране. Осем стандартни цвета позволяват бързо разпознаване на веригите. Присвоявайте цветове според функцията — син за разтягане, червен за свиване, жълт за управляващи сигнали, черен за основно захранване — и времето за диагностика значително намалява. Това е стандартна практика в сложни автоматизирани системи с множество цилиндри.

• Широк температурен обхват. Работи надеждно при температури от -20°C до 60°C, което обхваща производствени среда като студени складове и горещи производствени зони. За приложения с по-висока температура консултирайте се относно алтернативи от нейлон или FEP тръби.

• Съвместим с всички стандартни бързосглобяеми фитинги. Точни толеранции на външния диаметър осигуряват последователно и безтечно стягане в бързосглобяеми фитинги от всички основни марки — SMC, Festo, Airtac, Parker, Norgren и други. Не се изисква марково-специфична тръба.

Приложение：

• Обща пневматична тръбопроводна инсталация — свързва клапани, цилиндри и FRL блокове във всяка автоматизирана машина
• Вътрешна кабелна разводка в контролни шкафове — гъвкава, цветово кодирана прокладка в стеснени пространства
• Крайни ефектори на роботи — леки и гъвкави, без допълнително натоварване върху движението на ръката
• Приложения за вземане и поставяне и динамични приложения — устойчиви на образуване на възли след милиони цикъла на огъване
• Вакуумни системи за подем — еластична стена, устойчива на колапс под отрицателно налягане
• Лаборатории и изпитателни стендове — прозрачна тръба за визуално наблюдение на потока и проверка за замърсяване
• Доставка на въздух за работилница — издръжливата външна повърхност издържа влачене по пода и абразия
• Външно оборудване за ниски температури — запазва гъвкавостта си до -20 °C
• Линии за опаковане на храни — налични в материали, съответстващи на изискванията на FDA за непряк контакт с храни
• Идентификация на вериги с различни цветове — синьо за подаване, червено за безопасност, зелено за вакуум

Монтаж и използване:

• Рязане: Използвайте специален тръбен резач или остро универсално ножче за чисти, квадратни разрези. Не използвайте ножици или диагонални резачи — те стискат тръбата и я деформират в овално напречно сечение, което води до течове при фитинги с бутане. Краят на разреза трябва да е перпендикулярен на оста на тръбата с отклонение не повече от ±5°.
• Съединяване с фитинг за бутане: Потиснете тръбата силно във фитинга, докато достигне вътрешния упор. Леко дръпнете назад, за да проверите дали колетът е хванал тръбата. За демонтаж натиснете напълно навътре освобождаващата маншета, докато изтегляте тръбата. Никога не изтегляйте тръбата без натискане на освобождаващата маншета — това поврежда колета и повърхността на тръбата.
• Радиус на извиване: Минималният радиус на извиване е приблизително 3× външният диаметър на тръбата за динамични приложения и 2× за статично огъване. По-острите извивки причиняват ограничаване на потока, овална деформация и потенциално къпване. Използвайте ъглови фитинги на остри завои вместо да принуждавате тръбата да се огъва над минималния й радиус.
• Организиране на тръбите: Закрепете тръбите на всеки 300–500 mm с кабелни връзки или тръбни халки, за да се предотврати провисването, умората от вибрации и заплитането. В кабелни карета позволявайте на тръбата да се движи свободно без напрежение — не закрепвайте строго и двете й крайни точки в динамични приложения. Организирайте тръбите далеч от остри ръбове, горещи повърхности (над 60°C), разпръснати пръски от заваряване и зони, изложени на химически разпръсвания.
• Цветова кодировка: Въведете и задокументирайте цветов стандарт за вашата инсталация. Маркирайте и двата края на всяка тръба с функцията на веригата, когато се използват няколко идентични цвята. Това се оправдава още първия път, когато трябва да проследите верига по време на диагностика.
• Съхранение: Съхранявайте тръбите в оригиналната опаковка, на място, защитено от директна слънчева светлина и UV източници. PU тръбите, изложени на продължително UV въздействие, се обезцветяват и стават крехки. Използвайте черни UV-стабилизирани тръби за външни инсталации или такива, изложени на слънчева светлина.
• Изпитване под налягане: След монтажа нагнетете системата до 1,5× нормалното работно налягане и проверете всички съединения с разтвор от сапунена вода. Поправете всички течове, преди да пуснете системата в експлоатация.

Често задавани въпроси

В1. PU тръба срещу нейлонова тръба — коя да избера?

О1. PU: превъзходна гъвкавост, по-малък радиус на огъване, по-добра устойчивост на абразия, по-лека. Най-подходяща за динамични приложения, роботика и стеснени трасета. Нейлон: по-висок клас на налягане, по-добра термостабилност (до 80 °C), по-добра химическа устойчивост. Най-подходяща за високоналягане, горещи среди и химично въздействие. За повечето общи пневматични приложения се препоръчва PU.

В2. Какъв външен диаметър (OD) ми е необходим за моето приложение?

A2. Съответствайте външния диаметър (OD) на вашата тръба с размера на натисковия фитинг. За връзки с цилиндри използвайте размера на фитинга при порта на цилиндъра. За подаващи линии използвайте размера на фитинга при изхода на FRL или разпределителната плоча. За линии с дължина над 2 м увеличете външния диаметър с един размер, за да намалите спада на налягането.

В4. Стандартна стена срещу тънка стена срещу дебела стена — каква е разликата?

О4. Стандартна стена: най-доброто общо равновесие между гъвкавост и работно налягане. Тънка стена: по-лека, по-гъвкава и по-евтина — но с намалено работно налягане. Използва се за пилотни сигнали с ниско налягане и тръби за сензори. Дебела стена: по-високо налягане при разрушаване и по-добра устойчивост срещу огъване — но по-стиви и по-тежки. Използва се за основни подаващи линии и вериги с високо налягане.

В5. Как да избера цвета на тръбата за моята система?

A4. Назначете цветове според функцията за най-бързо диагностициране. Обичайни стандарти: синьо = изтегляне, червено/оранжево = прибиране, жълто = управление/пилот, черно = основно захранване, прозрачно = визуален мониторинг. Документирайте своята цветова кодировка и я прилагайте последователно на всички машини във вашата инсталация.

В6. Колко дълго трае ПУ тръбата?

А6. В чиста вътрешна среда и при правилна инсталация ПУ тръбата обикновено служи 5–10 години. Заменете я по-рано, ако: тръбата е променила цвета си (позажълтяла или потъмняла — деградация от УФ лъчи или химикали), повърхността ѝ е напукана или покрита с микропукнатини, тръбата е станала скована или крехка вместо гъвкава, или се появяват повторни течове в местата на фитингите, дори след замяна на фитингите.

В7. ПУ тръбата пожълтява или става крехка — защо?

А7. Въздействие на ултравиолетови лъчи, озон или химично разрушение от несъвместим компресорен масло или околните замърсявания. Заменете засегнатата тръба. За външни инсталации използвайте УФ-стабилизирана черна ПУ тръба. При химично въздействие проверете съвместимостта или преминете към нейлон.

В8. Как да съхранявам неизползвана ПУ тръба?

А7. Запазете в оригиналната опаковка, далеч от директна слънчева светлина и UV източници. Съхранявайте на хладно и сухо място. Избягвайте поставяне на тежки предмети върху барабаните с тръбите. PU тръбата, изложена на продължително UV лъчение или топлина по време на съхранение, може да бъде повредена преди употреба — проверете я преди монтаж.

В8. Съвместима ли е PU тръбата AIRWORK с всички марки бързозакрепващи фитинги?

А8. Да. Допуските за външния диаметър (OD) на нашата PU тръба отговарят на международните стандарти и са съвместими с марките SMC, Festo, Airtac, Parker, Norgren, PISCO, Legris и всички други основни марки бързозакрепващи фитинги. Специфична за марката тръба не е задължителна — PU тръба с правилен размер от всеки качествен производител ще осигури надеждно уплътнение.

В9. Каква гаранция за качество или гаранция за продукт?

A9. Гарантираме точност на размерите (външен диаметър и дебелина на стената в рамките на зададената допустима грешка), качество на материала (без дефекти) и последователна производителност. Безплатна замяна при всеки производствен дефект. Образци са достъпни за оценка преди серийна покупка. Стандартни дължини на бобините: 20 м, 50 м, 100 м. Достъпни са и персонализирани дължини и отрязани парчета.
