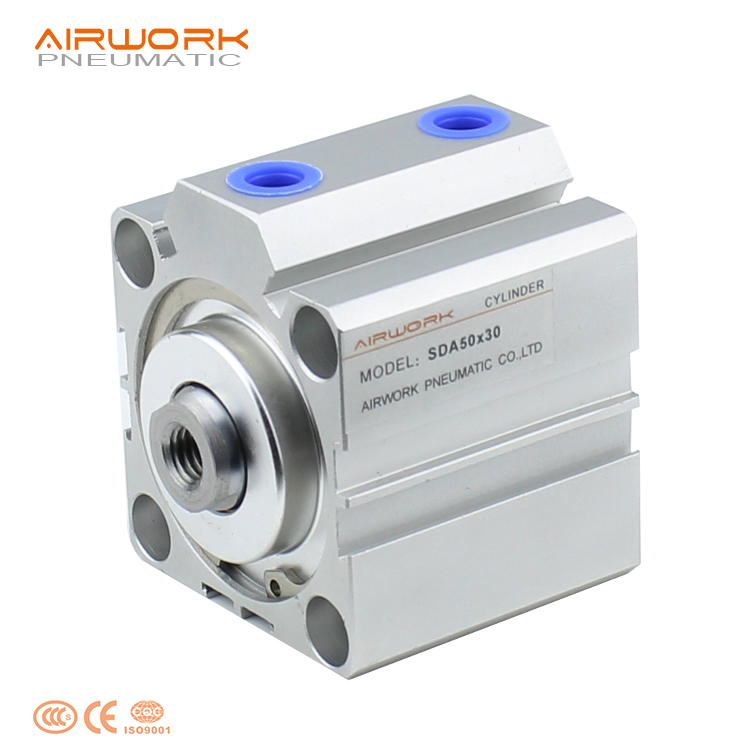

OEM-fabriek SDA dunne aluminiumlegering pneumatische cilinderserie dubbelwerkende luchtcompactcilinder Airtac SMC-type groothandelsfabrikant

Productkenmerk

1. Vervaardigd door ons bedrijf;

2. Er wordt een geklonken constructie gebruikt om het cilinderlichaam en de achterafdekking, en de zuiger en zuigerstang met elkaar te verbinden, waardoor de cilinder compact en betrouwbaar is;

3. De binnendiameter van het cilinderlichaam wordt eerst gewalst en vervolgens hard-geanodiseerd, wat uitstekende slijtvastheid en duurzaamheid oplevert;

4. De zuigerdichting heeft een heterogene tweerichtingsdichtstructuur. Deze heeft afmetingen die compact zijn en een functie voor olieopslag;

5. De compacte constructie bespaart effectief installatieruimte;

6. Er zijn magneetschakelaarsleuven rondom het cilinderlichaam aangebracht, wat het monteren van sensoren eenvoudig maakt;

7. Montageaccessoires in diverse specificaties zijn optioneel leverbaar.

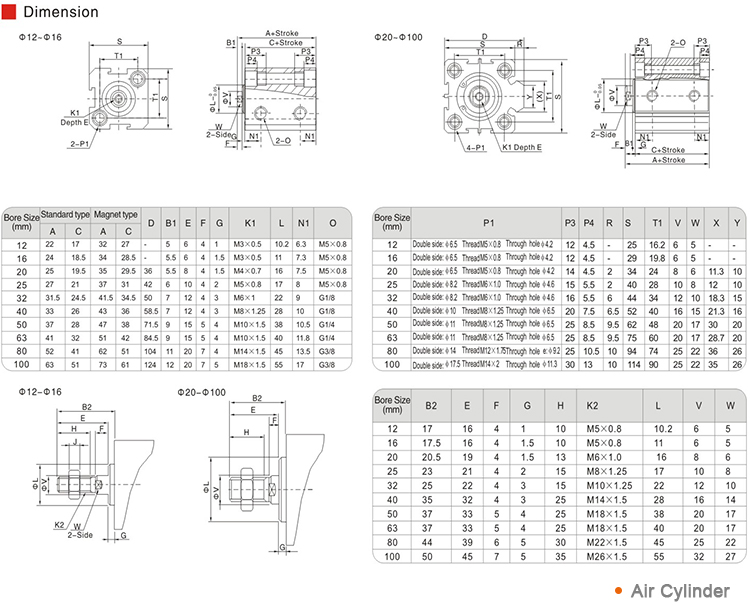

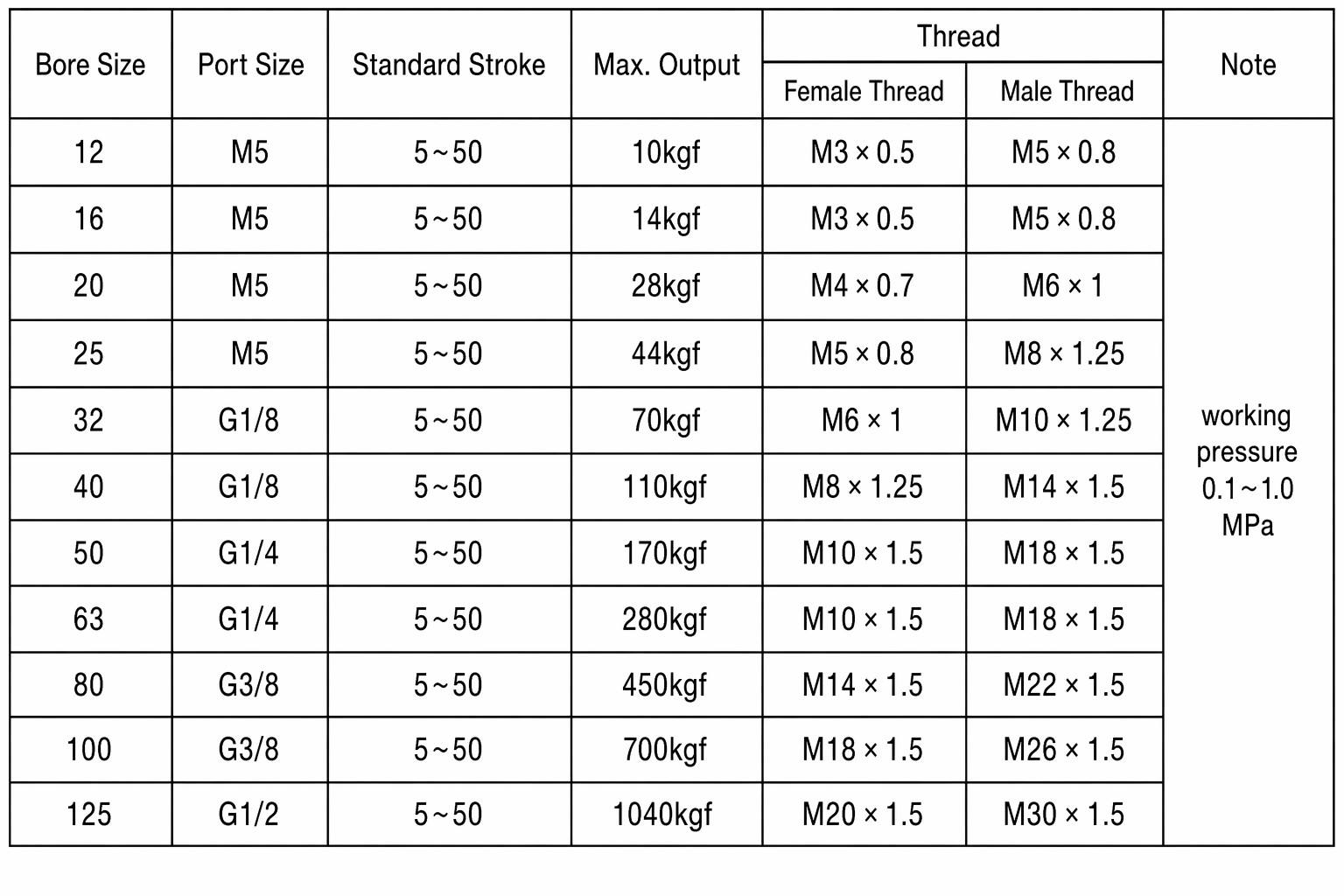

Specificatie

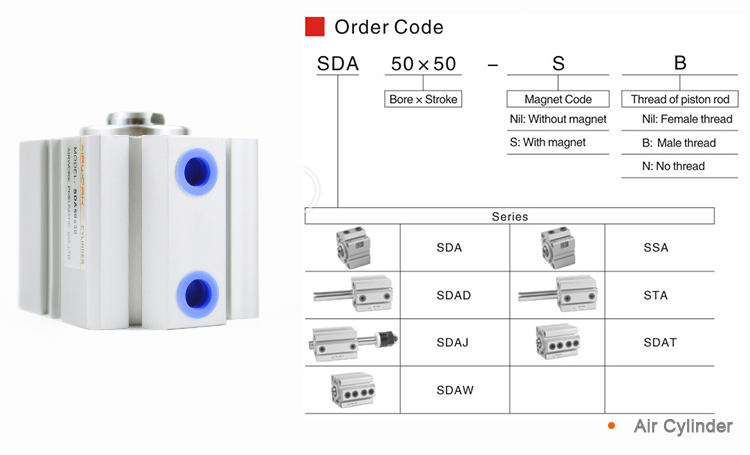

Aanpassingsmogelijkheden

Voordelen van het product

• Ultracompacte afmetingen — het kenmerkende voordeel. De SDA-serie is ontworpen voor minimale ingebouwde hoogte. Bij gelijke boringen neemt een SDA-cilinder tot 50% minder axiale ruimte in dan een standaard ISO 15552-cilinder en ongeveer 30% minder dan een conventionele compacte cilinder met boutverbinding. Dit maakt een hogere machine-dichtheid mogelijk en vereenvoudigt de retrofitting in bestaande apparatuur waar de ruimtemarges beperkt zijn.

• Gevlucht constructie — betrouwbaarheid zonder bevestigingsmiddelen. Het cilinderlichaam, het voorste deksel en het achterste deksel zijn verbonden via een precisievluchtproces in plaats van schroefverbindingen of spanstangen. Hierdoor wordt losraken door trillingen voorkomen, wordt het aantal onderdelen verminderd en ontstaat een permanent verzegelde assemblage. Bij toepassingen met hoge cyclische frequentie (tot meerdere cycli per seconde) vertaalt deze structurele integriteit zich direct naar een langere onderhoudsvrije bedrijfstijd.

• Tweerichtings polyurethaan anti-aanbotschokkussens. Zowel de zuiger als het stanguiteinde zijn voorzien van geïntegreerde PU-dempende kussens. Tijdens intrekken en uitsteken absorberen deze kussens de impactenergie aan het einde van de slag voordat metaal-op-metaalcontact optreedt. Het resultaat is stillere werking, verminderde trillingsoverdracht naar het machineframe en een langere levensduur van de afdichtingen — met name belangrijk bij snelcyclische korte-slagnemende toepassingen.

• 360-graden afschuining van de lichaamsranden. Elke externe rand van het SDA-cilinderlichaam is afgeschuind — geen scherpe hoeken. Dit is een doordachte productieaanpak die nabijgelegen kabels, slangen en de handen van operators beschermt in dicht opeengepakte automatisatieopstellingen.

• Hard-geanodiseerde boring met rolgepolijste afwerking. De binnenwand van de cilinder ondergaat een tweestapsbehandeling: mechanische rolpolijsting om een spiegelglad oppervlak te creëren, gevolgd door hard-anodisatie voor oppervlaktehardheid. Deze combinatie levert uitzonderlijk lage wrijving, minimale slijtage van de afdichting en consistente prestaties, zelfs na miljoenen cycli.

• Heterogene tweerichtingszuigerafdichting met oliebehoud. Het gepatenteerde dubbele afdichtingsontwerp voor de zuiger bevat een olie-reservoir tussen de primaire en secundaire afdichtingslippen. Dit zelfsmerende mechanisme handhaaft een dunne oliefilm op de boringwand, waardoor de inschakelwrijving en stick-slip worden verminderd — vooral voordelig bij toepassingen met lage druk of na langdurige stilstand.

• Volledige FESTO / SMC wederzijdse compatibiliteit. Montageafmetingen, aansluitpuntlocaties en accessoiremontagepatronen zijn vervaardigd om overeen te komen met de compacte cilinderseries FESTO ADN en SMC. Vervanging op plaats vereist geen adapterplaten, geen herboorwerk en geen wijziging van bestaande gereedschappen.

• Magnetische zuiger met externe sensoropeningen. Elke SDA-cilinder wordt standaard geleverd met een magneetring. Het cilinderlichaam heeft geïntegreerde T-groeven op meerdere zijden, waardoor nabijheidssensoren zonder houders vanaf de zijkant, bovenkant of onderkant kunnen worden gemonteerd — een nette, ruimtebesparende sensoplossing.

Installatie en Toepassing

1. Wanneer de belasting tijdens het werk verandert, dient een cilinder met voldoende uitvoervermogen te worden geselecteerd.

2. Een geschikte cilinder met hoge temperatuurbestendigheid of corrosiebestendigheid dient te worden gekozen bij hoge temperaturen of bij corrosieve omstandigheden.

3. In omgevingen met een hogere luchtvochtigheid, veel stof, waterdruppels, olieachtig stof of lasresten dienen noodzakelijke beschermingsmaatregelen te worden genomen.

4. Vuile stoffen in de leiding moeten worden verwijderd voordat de cilinder aan de leiding wordt aangesloten, om te voorkomen dat deeltjes in de cilinder terechtkomen.

5. Het medium dat door de cilinder wordt gebruikt, moet worden gefilterd tot 40 µm of minder.

6. Aangezien zowel de voorplaat als de zuiger van de cilinder kort zijn, kan doorgaans geen te grote slag worden gekozen.

7. In een omgeving met lage temperatuur dienen maatregelen tegen bevriezing te worden genomen om te voorkomen dat vocht bevriest.

8. De cilinder moet tijdens bedrijf worden beschermd tegen zijdelingse belasting om de normale werking van de cilinder te waarborgen en de levensduur te verlengen.

9. Indien de cilinder langdurig wordt gedemonteerd en opgeslagen, dient u een anti-roestbehandeling toe te passen op het oppervlak. Stofdichte afsluitdoppen moeten worden aangebracht op de luchtinlaat- en -uitlaatopeningen.

Veelgestelde vragen

V1. Kan ik uw cilinders direct vervangen door cilinders van SMC/Festo/Parker?

A1. Wij hebben exact dezelfde modellen als SMC, FESTO en Parker, conform de internationale normen (ISO6431, ISO15552, ISO6432), waarmee de originele SMC/Festo/Parker-modellen volledig kunnen worden vervangen.

V2. Zijn de montageafmetingen van uw cilinders identiek aan die van het origineel?

A2. Onze montagegaten zijn exact hetzelfde als die van het origineel. Wij kunnen u tekeningen sturen ter bevestiging en ook uw schroefspecificaties bevestigen (PT/NPT/G/BSPP).

V3. Als mijn oorspronkelijk merk en model niet meer verkrijgbaar zijn, kunt u dan vervangingsaanbevelingen geven op basis van het oude model?

A3. U kunt een foto of typeplaatje van uw oude cilinder uploaden, waarna wij een geschikt vervangend model kunnen aanraden.

V4. Van welk materiaal zijn de afdichtingen van uw cilinders gemaakt? Wat zijn de toepasselijke bedrijfstemperaturen?

A4. Onze afdichtingen zijn gemaakt van NBR (algemeen gebruik), Viton (bestand tegen hoge temperaturen/chemische corrosie) of PU (slijtvast). We kunnen cilinders ook op maat maken met speciale materialen om aan uw behoeften te voldoen.

V5. Wat is de dempingsmethode van de cilinder? Is deze instelbaar?

A5. Dempingsmethoden voor cilinders omvatten rubberdemping, luchtdemping en de positie van de instelklep voor luchtdemping, wat cruciaal is voor het verminderen van trillingen in de apparatuur.

V6. Kan ik een speciale slaglengte op maat laten maken? Hoe lang is de levertijd?

A6. Wij kunnen elke gewenste lengte op maat maken; de productietijd voor maatwerk bedraagt doorgaans 3 tot 5 dagen.

V7. Is de zuigerstang (PistonRod) oppervlaktebehandeld? Hoe goed is de roestwerendheid?

A7. Onze zuigerstangen zijn hard-verchroomd en vervaardigd uit roestvrij staal, waardoor ze uitstekende slijtvastheid bieden.

V8. Wat is uw garantieperiode? Wat gebeurt er bij een lekkage?

A8. Onze producten worden doorgaans geleverd met een garantie van 12 tot 18 maanden. Wij verstrekken een reparatieset en instructievideo’s over het herstellen van lekkages.

V9. Ondersteunt u kleine proefbestellingen? Is een volledige karton de minimale bestelhoeveelheid?

A9. Geen MOQ voor voorraadartikelen en ondersteuning voor kleine hoeveelheden monsters.

V10. Wat is de levertijd? Is er een versnelde verzendmethode beschikbaar voor dringende reparatiebestellingen?

A10. Voor kleine en dringende bestellingen kunnen we binnen drie dagen verzenden, omdat we een grote voorraad op voorraad hebben.

V11. Kunt u testrapporten verstrekken die voldoen aan de RoHS/CE/ISO-normen?

A11. Onze producten voldoen aan de RoHS/CE/ISO-normen en wij kunnen certificaten verstrekken.
