Производител на комбинирани въздушни филтри и редуктори BFC AFC2000 за директна доставка от OEM фабрика, пневматични устройства за обработка на въздушния източник, двойни комбинирани модули, съвместими с Airtac

Подробно описание на продукта:

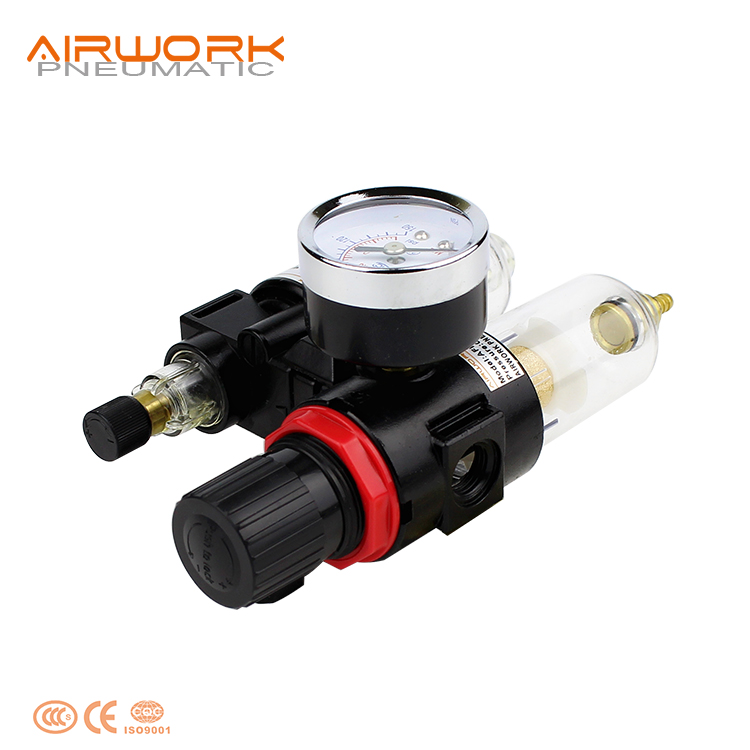

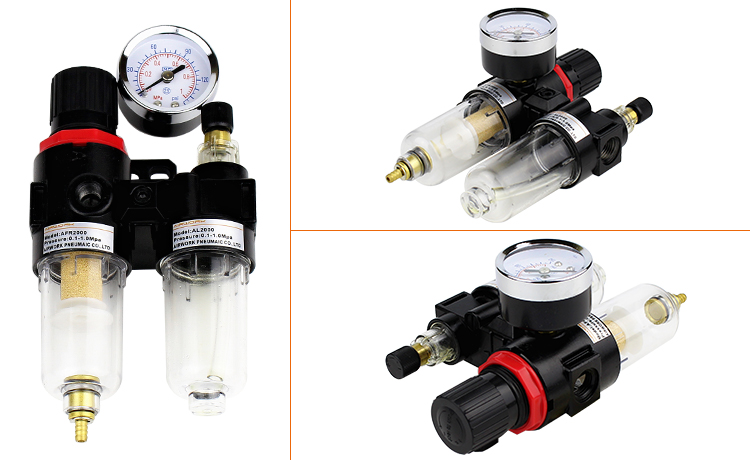

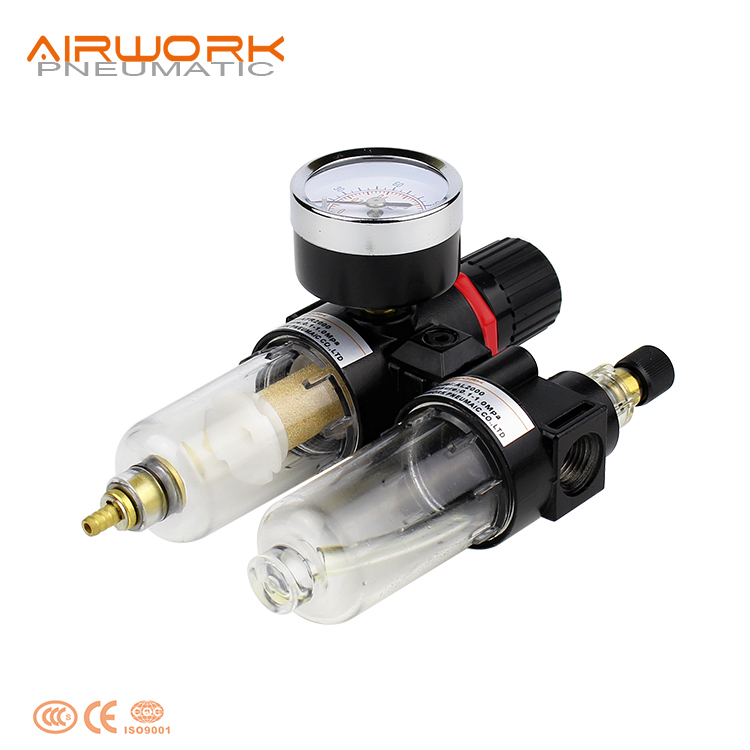

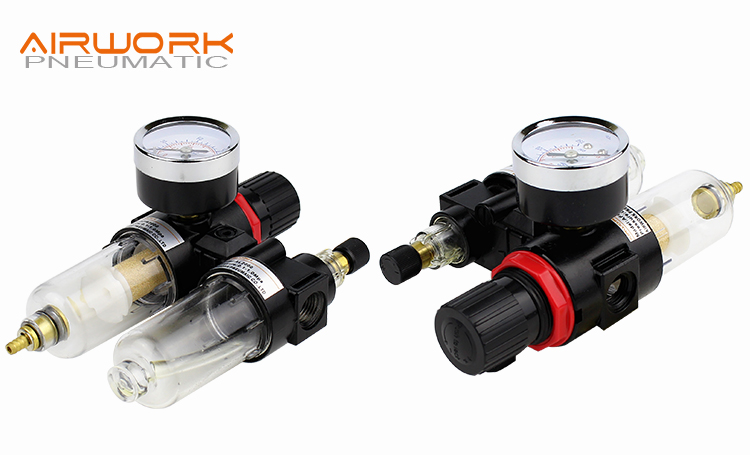

AFC2000 е стекирана 2-в-1 единица за подготвяне на въздух, която комбинира центробежен въздушен филтър и диафрагмен регулатор на налягането в една компактна конструкция. Конструирана е за пневматични вериги с диаметър 1/4", като осигурява пълно филтриране на компресирания въздух и контрол на налягането на мястото на употреба.

Първата ступен е центробежен филтър с филтърен елемент от спечена бронзова мрежа с филтрационна способност 40 μm (по желание – 5 μm). Входящият компресиран въздух се върти в корпуса, като центробежната сила изхвърля водни капки и твърди частици към външната страна преди преминаването през филтърния елемент. Дифузорът предотвратява турбулентния въздух да повторно увлече кондензираната вода. Прозрачният поликарбонатен корпус с метална защита позволява бърза визуална инспекция на натрупването на вода. Ръчно изцеждане е стандартно; автоматичен поплавков дренаж е наличен за необслужвана работа.

Втората стъпка е регулатор на налягането от тип диафрагма с функция за изпускане. Лесно дръжката за настройка с фиксиращ пръстен позволява точно задаване на налягането след регулатора. Вграденият манометър осигурява наблюдение в реално време върху изходното налягане. Функцията за изпускане отвежда излишното налягане след регулатора при намаляване на зададената стойност, предотвратявайки постепенното повишаване на налягането в затворени вериги. Регулираното налягане се поддържа дори при колебания на входното налягане.

И двете модула споделят обща корпус от алуминиев сплав със съединения, уплътнени с метално-метални O-пръстени. Устройството се монтира върху стандартна скоба с два болта. Модулният дизайн позволява индивидуално обслужване или замяна на отделните модули без разглобяване на цялото устройство.

Приложение Индустрии:

Филтър-регулаторът AFC2000 служи като основно устройство за подготвяне на въздух за пневматично оборудване в почти всяка индустрия, използваща компресиран въздух. При обща автоматизация и сглобяване той подготвя въздуха за клапанни блокове, цилиндрови групи и пневматични инструменти, осигурявайки чист и стабилен по налягане въздушен поток.

Опаковъчните машини разчитат на AFC2000 за доставка на филтриран и регулиран въздух към устройства за изправяне на картонени кутии, машини за запечатване на кашони, апликатори за етикети и напълвателни машини. В среда с машини за обработка на метали и ЧПУ системи той осигурява филтриран въздух с контролирано налягане за въздушно изчистване на шпинделите, задействане на механизми за смяна на инструментите и пневматични система за стягане.

Текстилните машини използват AFC2000 за подготвяне на въздух за цилиндри за рязане на нишки, устройства за регулиране на опън и задвижване на тъкачни станци, работещи в прашни среди, където филтрацията е от решаващо значение. Линиите за преработка на храни и напитки използват AFC2000 с филтрация 5 μm за напълвателни клапани, капачкови глави и задвижващи елементи на конвейери, които изискват безмаслен въздух.

Оборудването за дървообработване и производство на мебели разчита на филтрацията на AFC2000, за да премахва дървената стружка, преди въздухът да достигне до цилиндри и клапани. Печатните и конвертиращите машини го използват за поддържане на постоянен натиск към печатните цилиндри, водачите за хартия и контролите за листови подавания. Електрониката и събирането на полупроводникови компоненти, автомобилните подсборки и оборудването за чисти помещения всички разчитат на AFC2000 за чист и точно регулиран компресиран въздух.

Характеристика на продукта:

1. Пневматичният филтър-регулатор е прост по конструкция, преносим и лесен за инсталиране и поддръжка. Работната среда е въздух, който е по-трудно запалим в сравнение с хидравличната среда, затова е безопасен за употреба.

2. Работната среда е неизчерпаемият въздух, а самият въздух не струва нищо. Обработката на отработения въздух е проста, не замърсява околната среда и е с ниска цена.

3. Много лесно се регулира изходната сила и работната скорост. Скоростта на цилиндъра обикновено е по-малко от 1 м/с, което е по-бързо от хидравличния и електрическия начин.

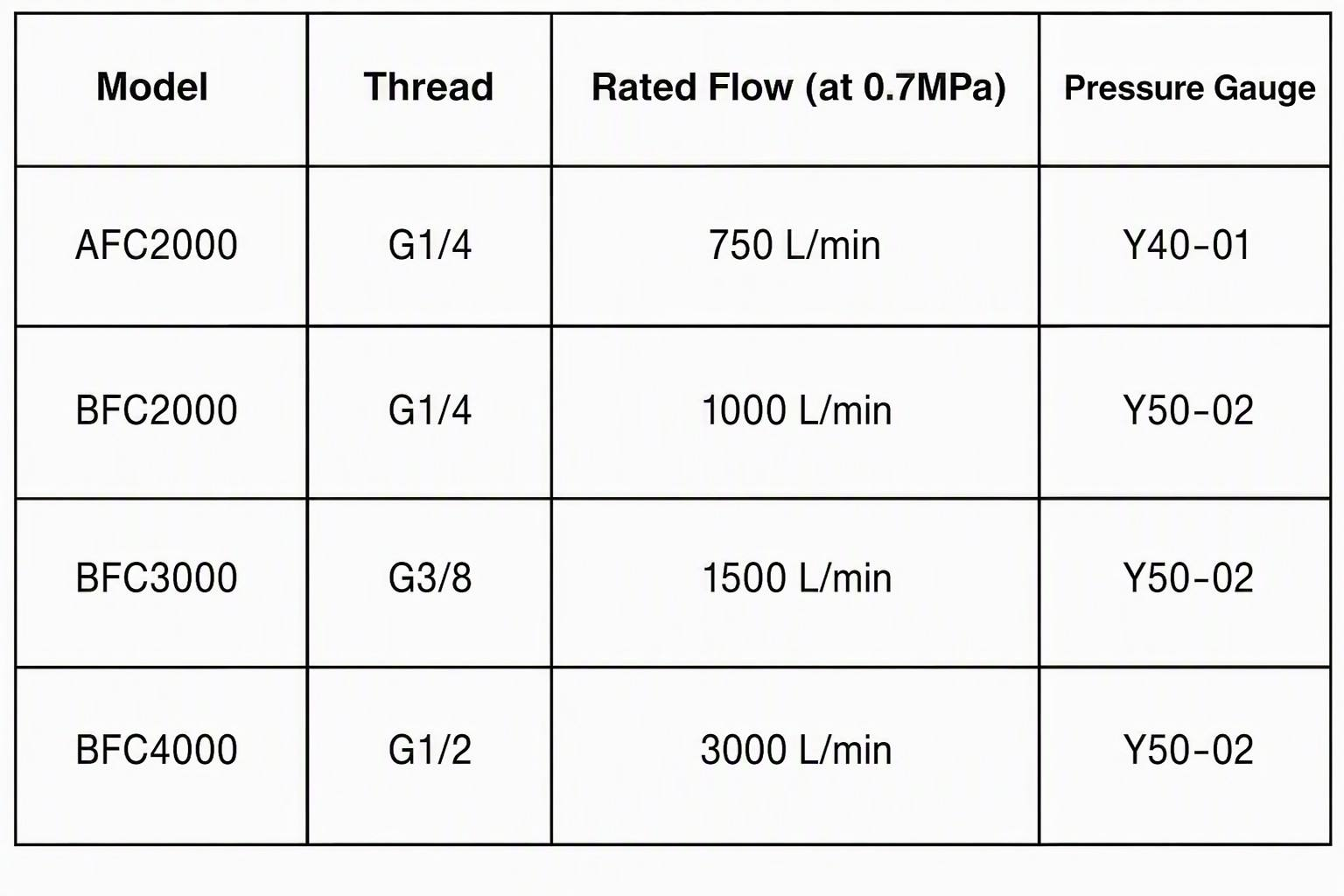

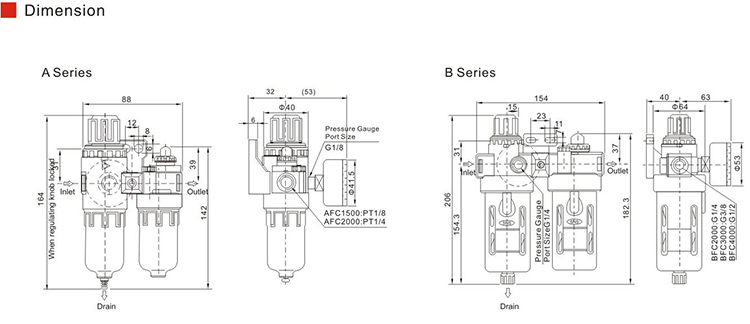

Спецификация:

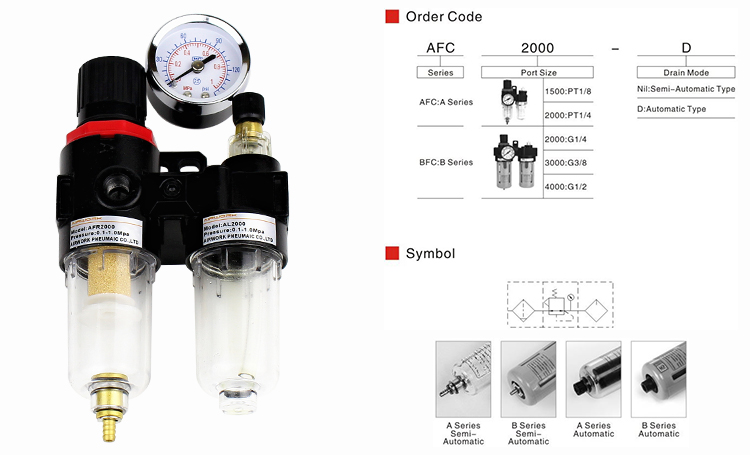

Възможности за персонализация

Предимства на продукта

• интеграция 2 в 1 — най-малката инсталирана заемана площ. AFC2000 комбинира филтър и редуктор в една стекирана конструкция, която заема приблизително половината от панелното пространство, необходимо за две отделни единици. Това елиминира нуждата от отделни скоби и две тръбни връзки — намалява както разходите за компоненти, така и трудовите разходи за инсталация.

• Центробежно предварително отделяне — по-дълъг срок на служба на филтърния елемент. Входящият въздух се завърта в чашата, преди да достигне филтърния елемент. Центробежната сила отстранява 60–70 % от водните капки и по-тежките частици, преди те да дойдат в контакт със спечения медно-бронзов елемент. Това удължава интервалите за поддръжка на филтърния елемент и намалява падането на налягането през филтърната стъпка.

• Мембранен регулатор с функция за изпускане. Регулаторът с мембрана поддържа точно налягане след регулатора дори при променливо входно налягане. Вградената функция за изпускане отвежда излишното налягане след регулатора, когато зададената стойност се намали, предотвратявайки нежеланото повишаване на налягането в затворени вериги. Лесно хващане ръчен диск с фиксиращ пръстен позволява настройка с една ръка без инструменти.

• Прозрачен поликарбонатен съд с метална предпазна решетка. Филтърният съд е от прозрачен поликарбонат, което позволява бърза визуална проверка на натрупването на вода без разглобяване. Металната предпазна решетка осигурява защита срещу удари и предпазва от химично въздействие на синтетични компресорни масла и околните замърсители.

• Ръчно или автоматично изцеждане — гъвкаво поддръжка. Стандартното ръчно изцеждане изисква периодично внимание от оператора — подходящо за оборудване с постоянен надзор. Опцията за автоматично плаващо изцеждане изпразва филтърния съд всякий път, когато водата достигне нивото на плаващия клапан — идеално за необслужвани, 24/7 или труднодостъпни инсталации.

• Airtac AFC/BFC 1:1 заместител по размери. Размерът на входовете, разположението на монтажните отвори, резбата на съда и резбата на манометъра съвпадат точно с техническите спецификации на Airtac AFC2000 и BFC2000. Готов за директна замяна без промени в тръбопроводите или монтажните скоби.

Приложение:

• Основна подготовка на въздуха за CNC машини, опаковъчни линии и сглобителни станции
• Централизирана филтрация, регулиране и смазка за автоматизирани многопозиционни машини
• Въздушен доставчик за пневматични инструменти — ударни ключове, шлифовъчни машини, въздушни дрели
• Подготовка на компресиран въздух за лаборатории и изпитателни стендове
• Дървообработване и прашни среди — филтрация 40 μm
• Опаковане на храни с опционална финa филтрация 5 μm
• Мобилни сервизни колички — компактна версия 2000, подходяща за преносими системи

Инсталация и използване:

• Монтиране: Закрепете уреда към приложената L-образна скоба. Монтирайте го на вертикална повърхност в посоката, отбелязана върху корпуса (стрелката за посока на въздушния поток). Филтърната чаша трябва да сочи надолу, за да се осигури правилно центробежно разделяне и отводняване.
• Тръбопроводи: Свържете източника на компресиран въздух към входния порт (IN) и потребителското оборудване към изходния порт (OUT). Размерът на порта е 1/4″. Използвайте уплътнител за резбовани връзки с конична резба (NPT, Rc). Уверете се, че посоката на въздушния поток съвпада със стрелката върху корпуса — обратният поток ще повреди вътрешните компоненти.
• Настройка на филтрацията: При ръчно изцеждане отворете дренажния клапан в долната част на филтърната чаша периодично, за да се отстрани натрупаната вода. При автоматично изцеждане се уверете, че дренажният маркуч не е извит или запушен. Заменете филтърния елемент, когато падането на налягането стане забележимо или веднъж на всеки 12 месеца.
• Регулиране на налягането: Дръпнете нагоре регулиращия бутон, за да го разблокирате. Завъртете по посока на часовниковата стрелка, за да увеличите налягането, и обратно на посоката на часовниковата стрелка, за да го намалите. Натиснете надолу бутона, за да заключите настройката при желаното налягане. Следете манометъра по време на регулиране. След настройка проверете дали налягането в изходящата линия се стабилизира.
• График на поддръжката: Изцеждайте филтърната чаша ежедневно (при ръчно изцеждане) или проверявайте автоматичното изцеждане веднъж седмично. Проверявайте чашата за натрупване на вода при всяка смяна. Заменяйте филтърния елемент веднъж годишно или когато падането на налягането надхвърли 0,05 MPa. Почиствайте или заменяйте диафрагмата на регулатора, ако изходното налягане се промени. Инспектирайте чашата за пукнатини, замъгляване или химическо въздействие веднъж на всеки 6 месеца — заменете я незабавно, ако е повредена.
• Химическа съвместимост: Поликарбонатната чаша не е съвместима със синтетични компресорни масла, съдържащи диестерни или фосфатни естерни добавки, определени режещи течности и силни разтворители. Ако използвате синтетични масла, проверете съвместимостта или изберете опцията с метална чаша.
• Безопасност: Не надвишавайте максималното работно налягане (1,0 MPa). Не работете при температури над 60 °C. Декомпресирайте системата преди поддръжка. Заменяйте поликарбонатните чаши всеки 2–3 години, дори ако изглеждат непокътнати — ултравиолетовата радиация и химическото въздействие предизвикват постепенно охрупване.

Често задавани въпроси

В1. AFC2000 (двуетапен) срещу пълен FRL триетапен — кой ми е необходим?

О1. Двуетапният AFC2000 осигурява филтриране и регулиране на налягането без смазка. Изберете този вариант, когато компонентите по-нататък са предварително смазани (цилиндри с гаранция за живот, клапани с грес), или когато приложението изисква въздух без масло (хранителна промишленост, електроника, чисти стаи). Изберете триетапния FRL само когато оборудването ви изисква непрекъсната смазка с маслено мъгло.

В2. Филтър 40 μm срещу 5 μm — кой ми е необходим?

О2. Филтър 40 μm е достатъчен за стандартни пневматични цилиндри, клапани и инструменти. Изберете филтър 5 μm за серво-пневматични системи, миниатюрни цилиндри (с диаметър ≤ 12 mm), прецизни клапани или приложения в чисти стаи. По-фината филтрация увеличава налягането на спад и намалява живота на филтърния елемент — не използвайте филтър 5 μm, освен ако не е необходимо.

В3. Какви тръбни връзки използва AFC2000?

О3. Стандартна резба 1/4" G (BSPP). По поръчка са достъпни резби NPT и Rc (PT). Използвайте съвместими фитинги — уплътнител за конични резби и уплътнителен пръстен за цилиндрични резби. Не затягайте прекалено.

В4. Каква е рутинната поддръжка?

О4. Изпразвайте филтърната чаша всеки ден (ръчно) или проверявайте автоматичното изпразване веднъж седмично. Заменете филтърния елемент всяка година или когато спадът на налягането надхвърли 0,05 MPa. Инспектирайте чашата за замъгляване или пукнатини на всеки 6 месеца. Почистете регулатора, ако изходното налягане се отклонява. Заменете поликарбонатната чаша на всеки 2–3 години.

В5. Изходното налягане се отклонява — как да го поправя?

A5. Завъртете регулиращото копче напълно обратно на посоката на часовниковата стрелка, след което го настройте отново на желаното налягане. Ако отклонението продължи, диафрагмата на редуктора може да е износена или замърсена — премахнете капака, проверете диафрагмата и я почистете или заменете. Проверете също за колебания в налягането откъм входа.

Q6. Директна замяна за Airtac AFC2000 / BFC2000?

A6. Да — точен 1:1 размерен съвпадащ модел. Същият размер на присъединителните отвори, същият шаблон на монтажните отвори за скобата, същата резба на чашата, същата резба на манометъра и същите общо взети размери. Монтира се направо и се връзва отново.

Q7. Каква е разликата спрямо оригиналния Airtac?

A7. Идентични размери, сравними експлоатационни характеристики и значително по-ниска цена. Производството е сертифицирано според ISO. Всички стандартни опции (автоматично отцеждане, филтър с филтрационна способност 5 μm) са налични. Персонализирани резби на присъединителните отвори без минимален обем на поръчка.

Q8. Каква е гаранцията?

A8. Гаранция от 12 до 18 месеца срещу производствени дефекти. Филтърните елементи са консумативи — не са покрити от гаранция след нормалния им срок на експлоатация. Запасни части (елементи, диафрагми, комплекти за отцеждане, чаши) се предлагат отделно. Образците се изпращат в рамките на 3 работни дни.
