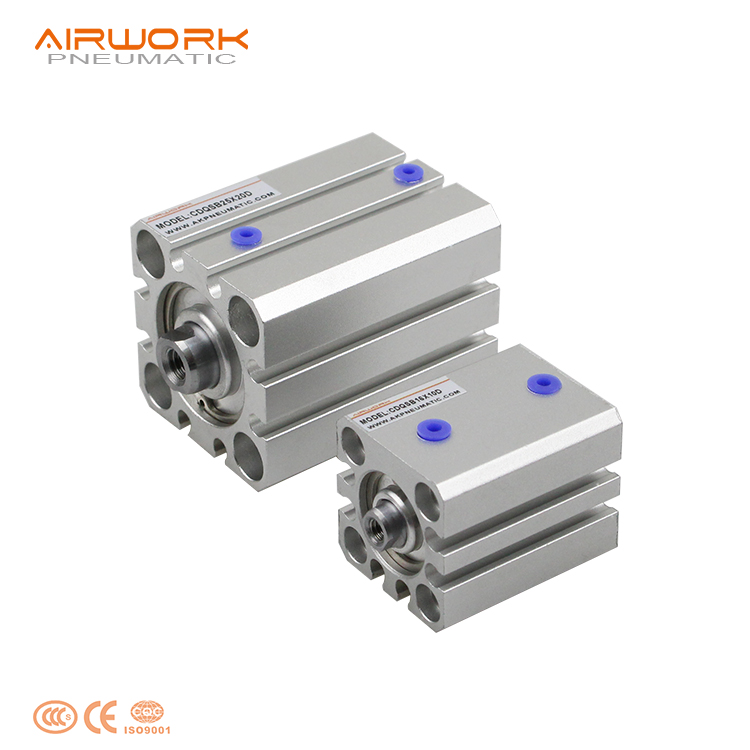

OEM фабрика директно CQSB серия компактни въздушни цилиндри, производител на двойно действащи въздушни цилиндри с единичен шток, съвместими с SMC
Серията CQSB е компактно и високопроизводително пневматично цилиндрично устройство, проектирано за приложения, при които не е необходимо електронно определяне на положението. Чрез изключване на вътрешния магнит серията CQSB предлага по-икономична и по-стегната конструкция за прилагане на висока сила при бутане и стягане в изключително стеснени пространства.
- Общ преглед
- Препоръчани продукти
Подробно описание на продукта:
Серията CQSB (основни компактни цилиндри) е проектирана за индустриални среди, в които се отделя приоритет на механичната простота и максималната плътност на мощност. Без допълнителната дължина или разходи, свързани с магнитен бутален механизъм, серията CQSB осигурява издръжливo решение за краткостранично линейно движение, което намира приложение там, където стандартните актуатори не могат да бъдат използвани.
Изработен от висококачествен, твърдо анодиран алуминиев сплав, квадратният корпус осигурява висока твърдост и отлично съпротивление на външни удари. Всеки единичен елемент е оборудван с точно обработен бутален шток и уплътнения от висококачествени материали, което гарантира ниско триене и дългосрочна надеждност. Минималистичният дизайн го прави идеален за механични задачи с висока честота, които разчитат на външни физически ограничители или времеви последователности, а не на обратна връзка от електронни сензори.
Приложение Индустрии:
Автоматизация и сборка, Опаковъчна техника, Електронно производство, Медицински и лабораторни приложения, Текстил и печат, Автомобилна сборка, Роботика и крайни ефектори (EoAT), Дървообработваща промишленост, Полупроводникова техника
Характеристики на продукта:
1. Максимална ефективност при използване на пространството: оптимизираният квадратен корпус позволява монтиране в най-тесните машинни отсеки.
2. Високо съотношение сила/размер: осигурява значителна тласкова и стегателна сила, въпреки миниатюрните си габарити.
3. Изгодно решение по отношение цена/качество: бюджетна алтернатива за системи, които не изискват магнитни автоматични превключватели.
4. Дълготрайно твърдо анодирано тяло: осигурява превъзходна устойчивост на износване и защита срещу тежки индустриални условия.
5. Гъвкави опции за монтиране: Монтирането чрез отвор позволява директно и сигурно закрепване към всяка равна машинна повърхност.
6. Високоскоростен отговор: Леките вътрешни компоненти позволяват бързо циклиране в автоматизирани производствени линии.
Спецификация:
| СЕРИЯ | CQSB (основен компактен тип) |
| Действие | Двустранно действие (стандартно) |
| Диаметър на цилиндъра | ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm |
| Стандартни ходове | 5 мм до 100 мм (в зависимост от диаметъра на цилиндъра) |
| Среда | Сгъстен въздух (филтриран до 40 μm) |
| Работен диапазон на налягането | 0,05 ~ 1,0 MPa (7,2 ~ 145 PSI) |
| Налягане на доказване | 1,5 MPa |
| Работна температура | -10°C до 70°C (без замръзване) |
| Смазване | Предварително смазан (без необходимост от допълнително смазване) |
| Минимално количество за поръчка | 10 |
| Време за изпълнение | 5-7 дни |
| Гаранция | 1 година |
| Модел на плащане | PayPal; T/T; L/C; D/P |
Възможности за персонализация
Опция |
Подробности |
Диаметър на цилиндъра |
12, 16, 20, 25 mm (всички на склад) |
Дължина на удара |
Стандартна дължина на хода от 5 до 50 мм; по поръчка — нестандартни ходове до 100 мм |
Резба на шток |
Мъжки или женски край на шток; метрична или инчова резба |
Материал на пръта |
Стандартна стомана с твърда хромова покрита повърхност или по избор — неръждаема стомана 304/316 |
Материал на съединението |
Стандартен NBR (–10 до 70 °C) или опционален FKM/Viton (–10 до 150 °C) |
Тип възглавница |
Стандартен гумен буфер; по избор — пневматичен амортизатор за цилиндри с по-голям диаметър |
Автоматичен ключ |
Предварително инсталиран реед или твърдотелен (NPN/PNP, 2-жилен/3-жилен) с избор на дължина на кабела |
Аксесоари за монтиране |
Крак, фланец, трион или клема — доставя се като комплект или предварително сглобен |
Винтово връзката на порта |
Стандартна резба M5×0.8; по избор — резби G, NPT или Rc |
Повърхностна обработка |
Стандартно анодизирано или персонализирано анодизиране в различни цветове за OEM брандиране |
Специални варианти |
Двойноштоков (тип W), за високи температури, за ниски температури, смазка за хранителни продукти |
OEM/ODM |
Гравиране на персонализиран артикулен номер, опаковка с частен бранд, технически документи с бранд |
Предимства на продукта
1. Ултракомпактен, базов тип — кратко тяло с монтаж чрез отвор за шпилка. Монтира се направо върху монтажни плочи без допълнителни крепежни елементи — най-икономичното и компактно решение за актуатори.
2. Оптимизиран за кратък ход — стандартни ходове от 5 до 50 мм, до 100 мм по поръчка. Конструиран за приложения с високо число цикли и кратко преместване, където цилиндрите с дълъг ход заемат излишно пространство и консумират повече въздух.
3. Съвместимост с поредиците SMC CQS/CDQS/CQ2B — същите монтажни размери, разположение на отворите и M5×0.8 присъединителни портове като компактните основни цилиндри на SMC. Напълно заместващ модел — не е необходима нова конструкция.
4. Корпус от алуминиев сплав — твърдо анодизиран алуминиев цилиндър и крайни капаци. Лек, корозионностоустойчив, намалява масата на подвижните части в машини с висока скорост.
5. Двупосочен, с единичен шток — положителна сила в двете посоки с единичен шток. Гумени амортизатори в двата края за тихи, неизискващи поддръжка спирания.
6. Висока цикличност — компактна уплътнителна конструкция и ниска маса на подвижните части поддържат скорости от 50 до 500 мм/с при непрекъснато автоматизирано използване.
7. Магнитен буталов елемент (стандартно) — готов за автоматичен превключвател. Монтирайте реед- или твърдотелни сензори за обратна връзка за позицията в крайните точки.
8. Ниско минимално работно налягане — стартира от 0.03 MPa. Работи надеждно в клонове с ниско налягане и във вериги с вакуумна помощ.
9. Широк температурен обхват — уплътнения от NBR със стандартен диапазон от –10 до 70 °C; опцията FKM разширява диапазона до 150 °C за горещи среди.
10. 8-годишна фабрична експертиза — направо от Zhejiang Jinzhi Pneumatic Co., Ltd. (AIRWORK). Над 100 CNC машини за обработка, сертифицирани според CE/ISO стандарти, доставени в над 120 страни.
Приложение：
1. Обща обработка на материали за транспортьори:
В простите транспортьорни системи CQSB се използва широко като механичен толкатель или отклоняваща клапа. В тези приложения разтягането и свиването на цилиндъра често се активират от централен таймер или основен крайно-пределен превключвател, монтиран на рамката на транспортьора, поради което вътрешният магнит на CDQSB е излишен. Компактните му размери позволяват монтиране под или до тесни транспортьорни ленти, за ефективно сортиране на кашони или пренасочване на пакети, без да заема ценна площ на пода.
2. Тежки щипци и фиксатори в металообработката:
За ръчни или полуавтоматични фиксиращи устройства за метали, CQSB осигурява здрава механична фиксация. В среда с интензивни заваръчни искри, висока температура или метални стружки електронните сензори (като тези, използвани с CDQSB) често се повреждат или дават лъжливи сигнали. CQSB се фокусира върху чисто механична надеждност и осигурява висока фиксираща сила за устойчиво задържане на заготовките по време на операции като свръхдане, фрезоване или шлифоване, при които операторът ръчно проверява положението.
3. Промишлено пресоване и штамповане:
CQSB е идеален изпълнителен механизъм за малки пресови задачи, като например вкарване на пинове, монтиране на лагери или леко штамповане на пластмасови части. Тъй като тези задачи често разчитат на твърда механична спирачка (инструментът достига до заготовката), електронната обратна връзка за позицията от магнитен цилиндър не е необходима. Квадратното тяло на CQSB понася вибрациите и удари от повтарящите се пресови цикли и предлага решение с висока издръжливост и ниска цена за работни места за сглобяване.
Монтаж и използване:
1. Монтиране: Използвайте отворите за монтиране, за да закрепите цилиндъра директно към машинната плоча. Уверете се, че монтажната повърхност е чиста и равна, за да избегнете вътрешно триене.
2. Въздушно присъединяване: Използвайте висококачествени пневматични фитинги. Изплакнете въздушните тръби преди присъединяване, за да предотвратите навлизането на чужди частици в цилиндъра.
3. Регулиране на скоростта: Препоръчваме инсталирането на клапани за регулиране на потока (регулатори на скоростта), за да се предотврати удари на буталото в крайните капаци при високи скорости.
4. Осева товарна нагрузка: Уверете се, че товарът е подравнен с центъра на буталния шток. Избягвайте странични товарни натоварвания, за да предотвратите преждевременно износване на уплътненията.
5. Околна среда: Цилиндърът CQSB е предварително смазан. Ако се използва в прашни среди, уверете се, че буталният шток се поддържа чист, за да се защити уплътнението на штока.
Често задавани въпроси
В1. Каква е основната разлика между CQSB и CDQSB?

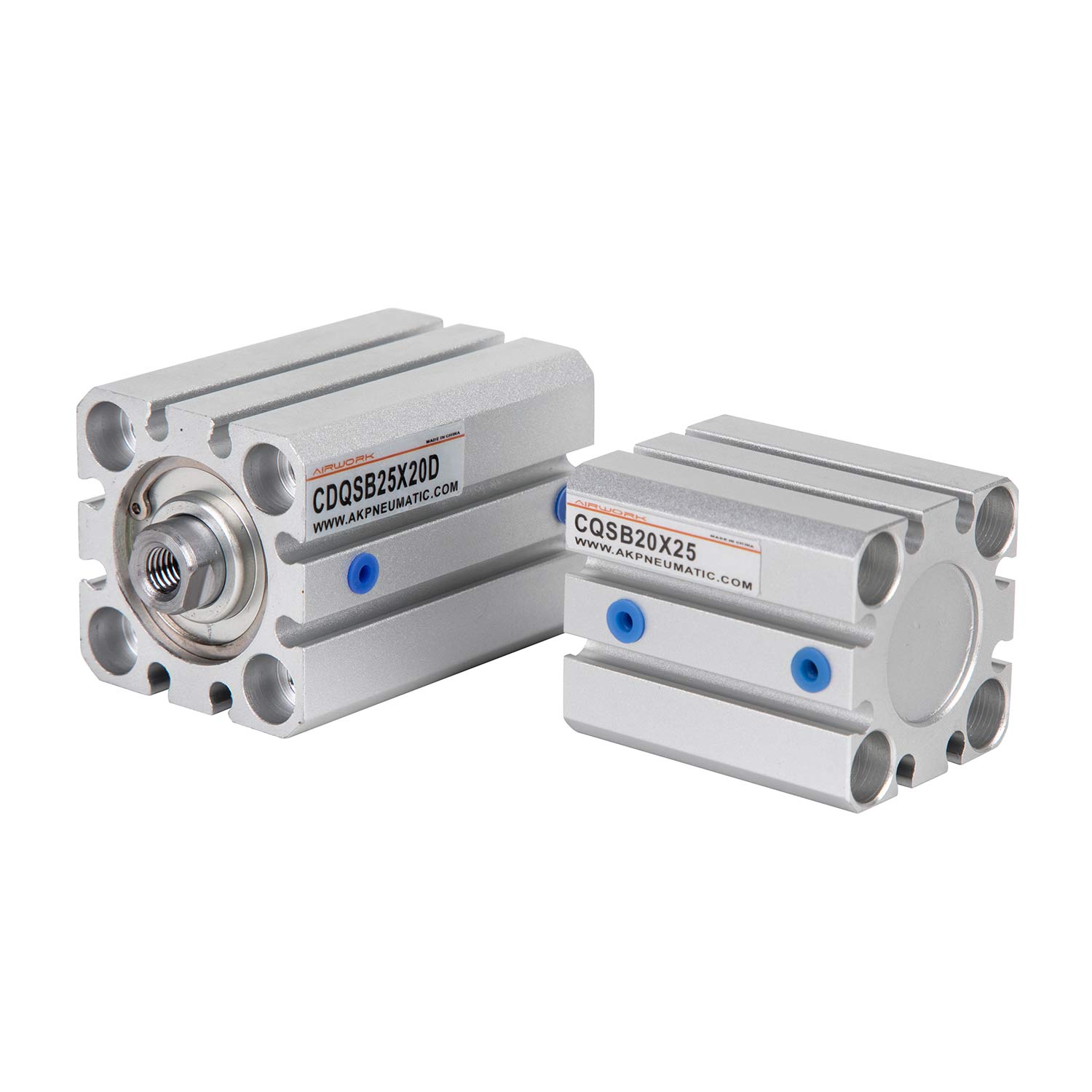

A1. CQSB е основен компактен цилиндър без вграден магнит. CDQSB (с "D") включва вграден магнитен пръстен за употреба с индуктивни сензори. Ако нямате нужда от електронна обратна връзка, CQSB е по-икономичният избор.
Q2. Мога ли по-късно да инсталирам сензори на цилиндър CQSB?
A2. Не. Пистолетът на цилиндъра CQSB няма вграден магнитен пръстен. За употреба със сензори трябва да закупите модела CDQSB.
Q3. Цилиндърът CQSB може ли да се използва като заместител на други компактни цилиндри?
A3. Да, CQSB следва стандартните индустриални размери за компактни цилиндри с квадратно тяло и е съвместим като заместител за повечето стандартни компактни серии.
Q4. Предлага ли се CQSB в едностранно действащи (с пружинно връщане) версии?
A4. Да, предлагаме едностранно действащи варианти с пружинно изтегляне и пружинно връщане. Моля, свържете се с нашия търговски екип за информация относно наличността на конкретни модели.
Q5. Какви са стандартните резбовани връзки на штоковия край?
A5. Стандартните цилиндри CQSB имат вътрешна резба на штоковия край. Възможно е и изпълнение с външна резба (допълнителен код -M).
Въпрос 6. Какви диаметри на цилиндъра са налични за CQSB?
Отговор 6. Предлагаме пълен асортимент диаметри от 12 мм за прецизни задачи до 100 мм за тежки приложения.
Въпрос 7. Може ли този цилиндър да се използва в среда с висока температура?
Отговор 7. Стандартните уплътнения са подходящи за температури до 70 °C. За по-високи температури предлагаме като персонализирана опция термостойки уплътнения от витон (FKM).
Въпрос 8. Изисква ли редовно смазване?
Отговор 8. CQSB е предварително смазан с висококачествена синтетична грес и е проектиран за работа „без смазване“. При нормална употреба допълнително смазване не е необходимо.
В9. Какъв е препоръчителният график за поддръжка?
A9. Предварително смазани и проектирани за безмаслено филтрирано въздухоподаване — минимално поддръжка. Веднъж седмично: визуална проверка за течове в присъединителните портове и повреди по повърхността на штока. На всеки 6 месеца или след 2 милиона цикъла: проверка на износването на уплътненията на штока; почистване на штока с кърпа. На всеки 12 месеца или след 5 милиона цикъла: замяна на целия комплект уплътнения като предпазна поддръжка. Ако използвате маслен въздух, смазването трябва да е непрекъснато — прекъсването му отмива маслената пленка и ускорява износването на уплътненията.
