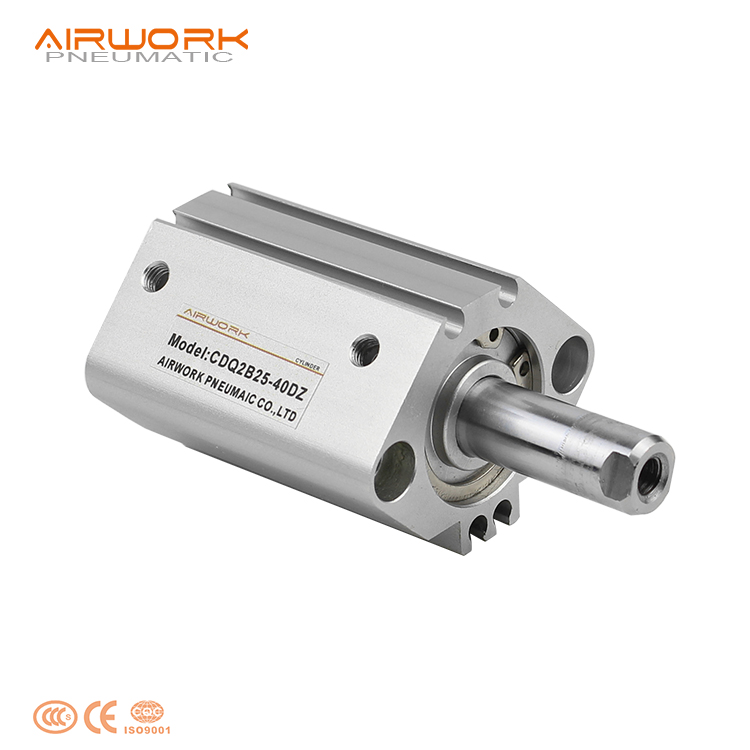

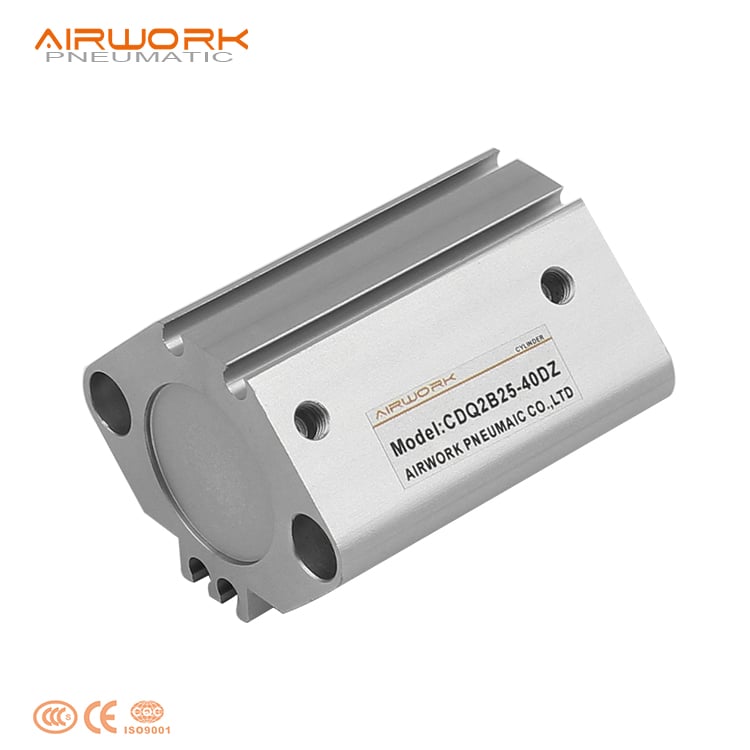

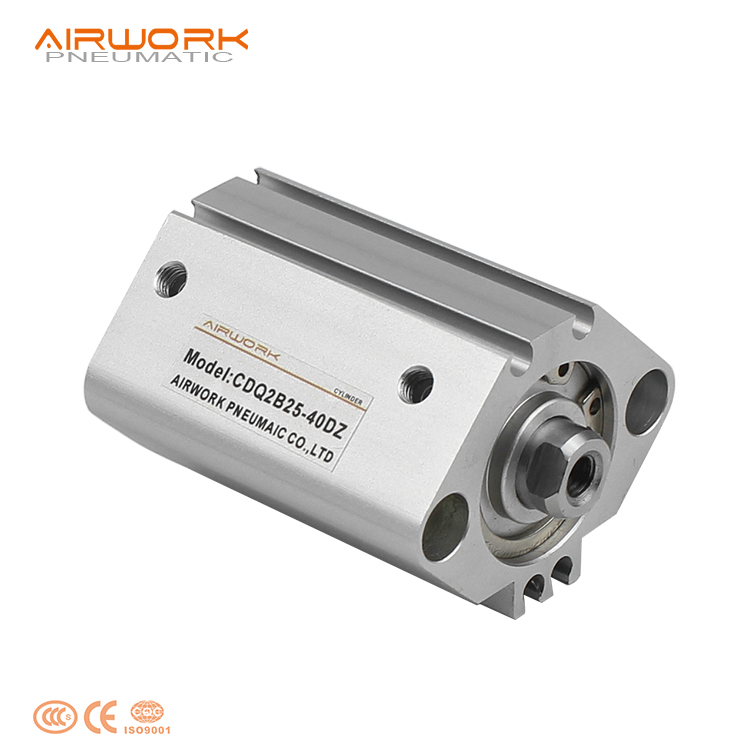

OEM OEM-fabriek direct CQ2 CDQ2-serie compacte pneumatische cilinder fabrikant, dubbelwerkende luchtcilinder, compatibel met SMC

Product Gedetailleerde Beschrijving:

De CQ2-serie is een wereldklasse compacte pneumatische cilinder die is ontworpen voor automatiseringstaken met hoge prestaties waarbij de installatieruimte extreem beperkt is. Als premiumkwaliteitsalternatief voor de SMC CQ2-serie bieden onze actuatoren 100% dimensionele uitwisselbaarheid, waardoor ze naadloos in bestaande systemen kunnen worden geïntegreerd. Vervaardigd uit een aluminiumlegering met hoge sterkte levert de CQ2-serie betrouwbare lineaire beweging met hoge frequentie en een aanzienlijk kleiner voetafdruk dan standaard cilinders met boutverbinding.

Toepassing Industriële:

Automobielproductie, Elektronica en halfgeleiders, Verpakkingsmachines, Werktuigmachines en CNC, Medische en laboratoriumautomatisering, Voedings- en drankverwerking, Textiel en kleding, Robotica en eind-armgereedschap, Houtbewerking en meubelproductie, Druk- en papierverwerkingsmachines

Productkenmerken:

• Ruimtebesparende vormgeving: Het dunne, rechthoekige behuizingsontwerp vermindert de totale lengte en hoogte van de actuator, waardoor deze ideaal is voor de assemblage van elektronische componenten en compacte werktuigmachines.
• Hard-anodiserde bescherming: Het aluminiumlichaam ondergaat een eigen hard-anodisatieproces (HV ≥ 300), wat uitstekende corrosieweerstand garandeert en een uiterst gladde binnenzijde oplevert voor lagere wrijving.
• Precisie zuigerstang: Elke stang is gehard en verchroomd, wat superieure slijtvastheid biedt en een langere levensduur van de afdichtingen waarborgt, zelfs bij hoge snelheden.
• Eenvoudige montage: Voorzien van meerdere schroefdraadmontagegaten aan alle zijden, waardoor flexibele installatie in elke gewenste stand mogelijk is.
• Sensor klaar: De meeste modellen zijn uitgerust met geïntegreerde sleuven voor automatische schakelaars (magnetische sensoren) om nauwkeurige positiefeedback te leveren voor PLC-logica-besturing.

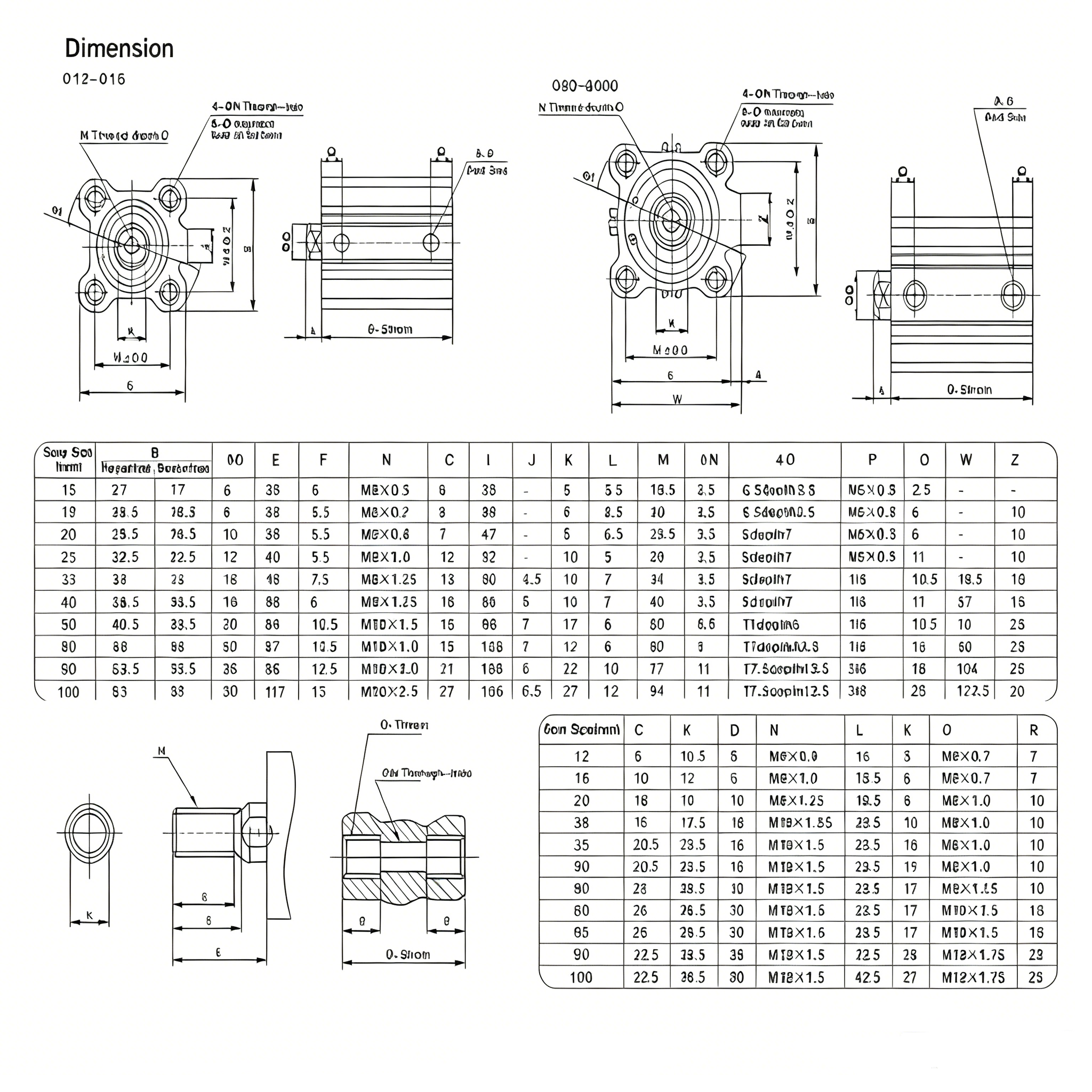

Specificatie:

Aanpassingsmogelijkheden

Voordelen van het product

• Wijdste boringsspectrum in deze klasse — 12 mm tot 200 mm. De CQ2 omvat 15 boringmaten, van micro-activering bij 12 mm tot zware industriële kracht bij 200 mm. Één cilinderserie, één montage-standaard, één accessoire-ecosysteem voor het gehele bereik — wat het ontwerp, de inkoop en de onderdelenvoorraad vereenvoudigt voor machinebouwers met uiteenlopende toepassingsvereisten.

• ISO 21287-norm — gegarandeerde multi-merk uitwisselbaarheid. Elke montagegatpositie, aansluitingslocatie, stangkopdraad en behuizingsafmeting voldoet aan ISO 21287. Dit waarborgt fysieke ‘drop-in’-uitwisselbaarheid met SMC CQ2/CDQ2, Festo ADN, Camozzi 24N, Parker P1D-C en alle ISO 21287-conforme compacte cilinders. Geen adapterplaten, geen herboorwerk.

• Tot 13% gewichtsvermindering — lichtere bewegende onderdelen. Het CQ2-lichaam en de einddeksels maken gebruik van geoptimaliseerde geometrie waardoor het gewicht met 5–13% wordt verminderd ten opzichte van compacte cilinders van de vorige generatie, over het gehele boringsspectrum. Voor robot-eindeffectoren, heen-en-weergaande shuttles en gantry Z-assen leidt elk bespaard gram tot kortere cyclusstijden en lagere energieverbruik.

• Stabiliteit bij lage snelheid — 10–50 mm/s zonder stick-slip. De CQ2 is ontworpen voor soepele, constante-velociteitbeweging bij snelheden vanaf 10 mm/s. Geoptimaliseerde afdichtingsgeometrie en laag-wrijvingszuigermaterialen elimineren het stick-slip-gedrag dat de meeste compacte cilinders onbruikbaar maakt in toepassingen die precisiebenadering, kleeraanbrenging en zachte onderdeelplaatsing vereisen.

• Mannelijke of vrouwelijke stangdraad — standaardkeuze. Elke CQ2 kan standaard worden besteld met een mannelijke of vrouwelijke zuigerstangdraad. Geen speciale bewerking, geen langere levertijden. Mannelijke draad voor schroefbare gereedschappen; vrouwelijke draad voor lage-profiel montage van onderaf met bouten.

• Lichaam met doorloopgatmontage — eenvoudigste rigide installatie. Het CQ2-lichaam beschikt over precisie-geboorde doorloopgaten in het gestandaardiseerde ISO 21287-patroon. Twee inbusbouten gaan rechtstreeks door het lichaam naar de montageruimte — de snelste en meest rigide montage methode die beschikbaar is voor compacte cilinders. Geen houders, geen uitlijning.

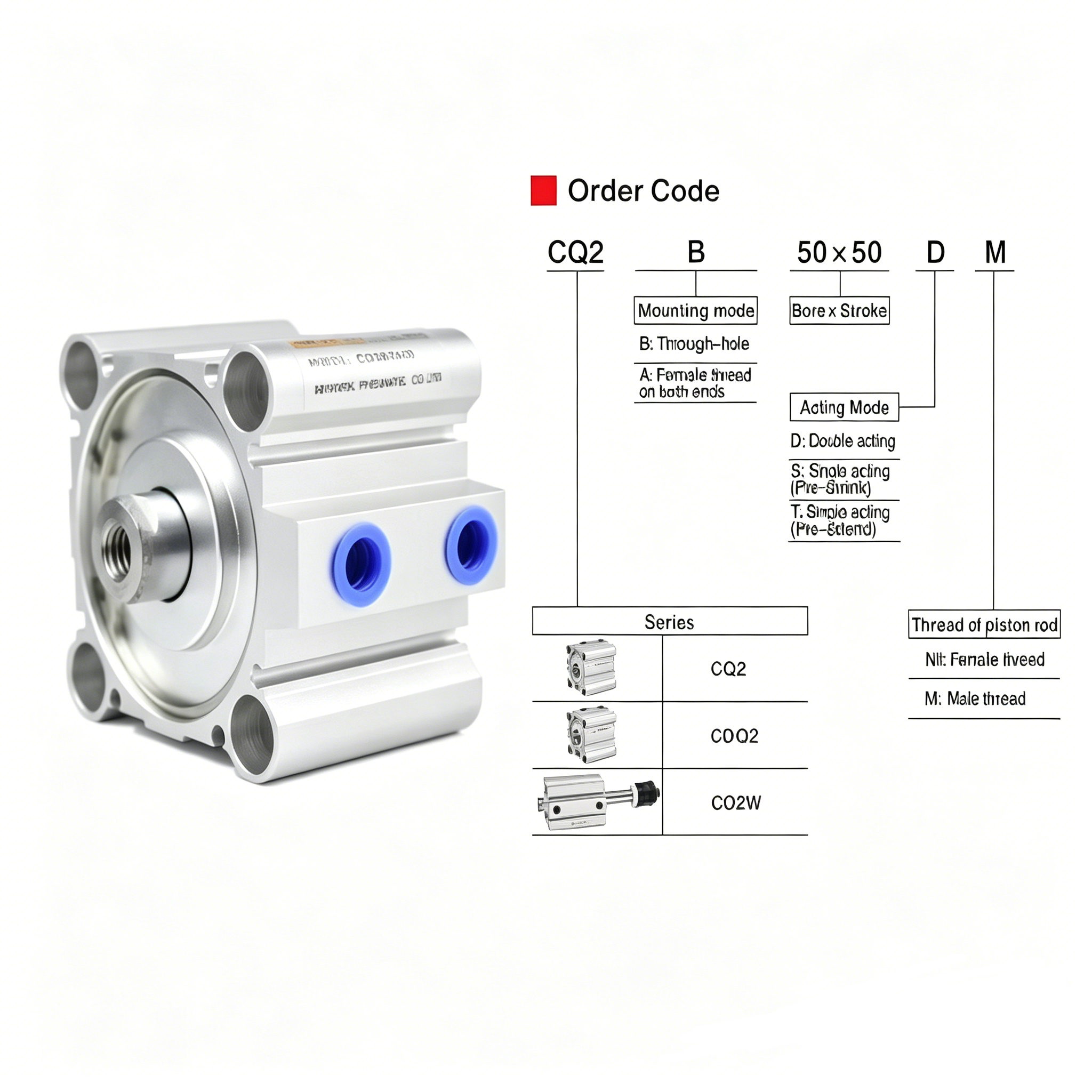

• 42 standaardopties — geconfigureerd, niet op maat. De CQ2 biedt 42 standaardconfiguratieopties voor dempingstype, stangdraad, magneet en montagevarianten. De meeste toepassingsvereisten worden voldaan met catalogusconfiguraties — geen maatwerktechniek of verlengde levertijd.

• Magnetische zuiger standaard — sensorklaar. Elke CQ2 is uitgerust met een geïntegreerde magnetische zuigerring en externe sensorbevestigingsgleuven. Nadrukgevoelige sensoren worden direct in de T-gleuven gemonteerd voor eindpositiedetectie van de slag, zonder extra beugels of hardware.

Toepassing:

• Fabrieksautomatisering en precisieassemblage

Ideaal voor geautomatiseerde productielijnen met hoge dichtheid, waaronder pick-and-place-systemen, assemblage van elektronische componenten en positionering van kleine onderdelen. De CQ2-serie biedt betrouwbare lineaire beweging in een ontwerp met geoptimaliseerde afmetingen, waardoor deze de eerste keuze is voor moderne intelligente productie.

• Verpakkings- en verwerkingsmachines

Wijdverspreid toegepast in verpakkingsapparatuur voor het afdekken van flessen, etiketteren, thermisch verzegelen en sorteren van materialen. De snelle bediening en hoge duurzaamheid garanderen naadloze prestaties in verpakkingslijnen met hoge frequentie, waarbij beschikbaarheid en cyclusnelheid cruciaal zijn.

• Elektronica en halfgeleiders

Productie Perfect geschikt voor ruimtegevoelige productieapparatuur voor halfgeleiders en geautomatiseerde testvorzen. Het lichtgewicht aluminiumlichaam met dun profiel maakt eenvoudige integratie mogelijk in compacte modulaire machines, waar traditionele standaardcilinders simpelweg niet passen.

Installatie en Gebruik:

• Controle vóór installatie: Controleer vóór montage of de boring en slag overeenkomen met uw ontwerpvereisten. Controleer de cilinder op eventuele transportbeschadiging of vuil in de aansluitingen.
• Montage-oriëntatie: De CQ2-serie ondersteunt meerdere montageposities (boven-, onder- en zijkant). Zorg ervoor dat het montagevlak vlak is en dat de bouten zijn aangehaald tot het aanbevolen koppel om lichaamsbelasting of misuitlijning te voorkomen.
• Luchtvoorzieningsvoorbereiding: Gebruik schone, gefilterde (40 μm of beter) en droge perslucht. Vocht en olieverontreinigingen kunnen de interne afdichtingen beschadigen en de reactiesnelheid verminderen.
• Aansluitpoorten: Zorg ervoor dat luchtslangen haaks zijn afgesneden en stevig in de one-touch-aansluitingen zijn geduwd. Gebruik G-, NPT- of PT-schroefdraad die overeenkomt met uw lokale normen.
• Automatische schakelaarinstallatie: Als u magnetische sensoren gebruikt, schuift u deze in de geïntegreerde sleuven op het cilinderlichaam en bevestigt u ze op de gewenste positie voor nauwkeurige terugkoppeling.
• Vermijd zijdelingse belasting: De CQ2-serie is ontworpen voor axiale lineaire beweging. Zorg ervoor dat de belasting uitgelijnd is met de zuigerstang; te grote zijdelingse (zijkant-)belasting kan vroegtijdige slijtage veroorzaken aan het lager en de afdichtingen.
• Bedrijfssnelheid: Pas de snelheid aan met behulp van externe snelheidsregelkleppen (gaskleppen). Vermijd bedrijf bij maximale snelheid zonder adequate demping om interne slagbeschadiging te voorkomen.

Veelgestelde vragen

V1. Is deze AIRWORK CQ2-serie volledig compatibel met het merk SMC?

A1. Ja, onze CQ2-serie wordt vervaardigd volgens internationale industriële normen. Het is 100% dimensioneel uitwisselbaar met de SMC CQ2-serie, inclusief montagegatpatronen, aansluitpositie en schroefspecificaties.

V2. Wat zijn de belangrijkste voordelen van het 'Compact'-ontwerp van de CQ2?

A2. Het „Compacte“ of „Dunne“ ontwerp vermindert de totale lengte en hoogte van het cilinderlichaam met maximaal 50% ten opzichte van standaard koppelstangcilinders. Dit maakt een compacte montage mogelijk in robotarmen, elektronische montagevormenten en halfgeleidermachines waar ruimte uiterst beperkt is.

V3. Vereist de CQ2-serie smering?

A3. Nee, deze cilinders zijn van het type „Zonder smering“. Ze zijn in de fabriek vooraf gesmeerd met hoogwaardige industriële vetten, waardoor miljoenen cycli onderhoudsvrij kunnen worden uitgevoerd onder normale omstandigheden.

V4. Kan ik magnetische sensoren op deze cilinder monteren voor positiefeedback?

A4. Ja. Alle onze CQ2-modellen zijn voorzien van ingebouwde magnetische ringen en geïntegreerde sensoropeningen. Ze zijn compatibel met standaard automatische schakelaars van het type D-A93, D-M9B en D-M9N voor eenvoudige integratie met uw PLC-systeem.

V5. Wat is het verschil tussen „Dubbelwerkend“ en „Enkelwerkend“ in de CQ2-serie?

A5. Dubbelwerkend (standaard) gebruikt luchtdruk voor zowel uitstrekken als intrekken. Enkelwerkend gebruikt lucht voor één richting (meestal uitstrekken) en een interne veer voor de terugkeer, wat handig is voor 'fail-safe'- of ruimtebesparende single-port-opstellingen.

V6. Wat is de maximale bedrijfsdruk en -temperatuur?

A6. De CQ2-serie werkt betrouwbaar binnen een drukbereik van 0,05 tot 1,0 MPa (7,2–145 PSI). Het standaard bedrijfstemperatuurbereik ligt tussen –10 °C en 70 °C (14 °F–158 °F).

V7. Kunnen jullie aangepaste slaglengtes leveren als de standaardopties niet passen bij mijn machine?

A7. Absoluut. Als fabriek leveren wij gespecialiseerde OEM/ODM-diensten. Wij kunnen aangepaste slaglengtes (bijv. 12 mm of 28 mm) vervaardigen en ook aangepaste draadtypes of roestvrijstalen stangen leveren om te voldoen aan uw specifieke technische eisen.

V8. Hoe garandeert u de kwaliteit en lekvrije prestaties?

A8. Elke afzonderlijke CQ2-cilinder ondergaat een 100% fabrieksdruk- en lektest voordat deze wordt verpakt. Wij gebruiken CNC-bewerking met hoge precisie en hoogwaardige NBR/Viton-afdichtingen om lekvrijheid en een professionele afwerking te garanderen.

Q9. Welk routineonderhoud vereist de CQ2?

A9. Veeg de blootgestelde zuigerstang wekelijks af om vuil te verwijderen. Controleer maandelijks op luchtverliezen bij de aansluitingen en de zuigerstangdichting. Controleer een keer per kwartaal de slagtijd en de soepele beweging — traag of schokkerig bewegen duidt op slijtage van de dichting of vervuiling van de zuigerstang. Vervang de zuigerdichting en de zuigerstangdichting jaarlijks bij cilinders met meer dan 2 miljoen cycli. Het doorloopontwerp van het cilinderlichaam maakt het vervangen van de dichtingen mogelijk zonder de cilinder van de machine te demonteren. Complete dichtingssets zijn verkrijgbaar voor alle boringen.

Voordelen van de fabriek en certificaten

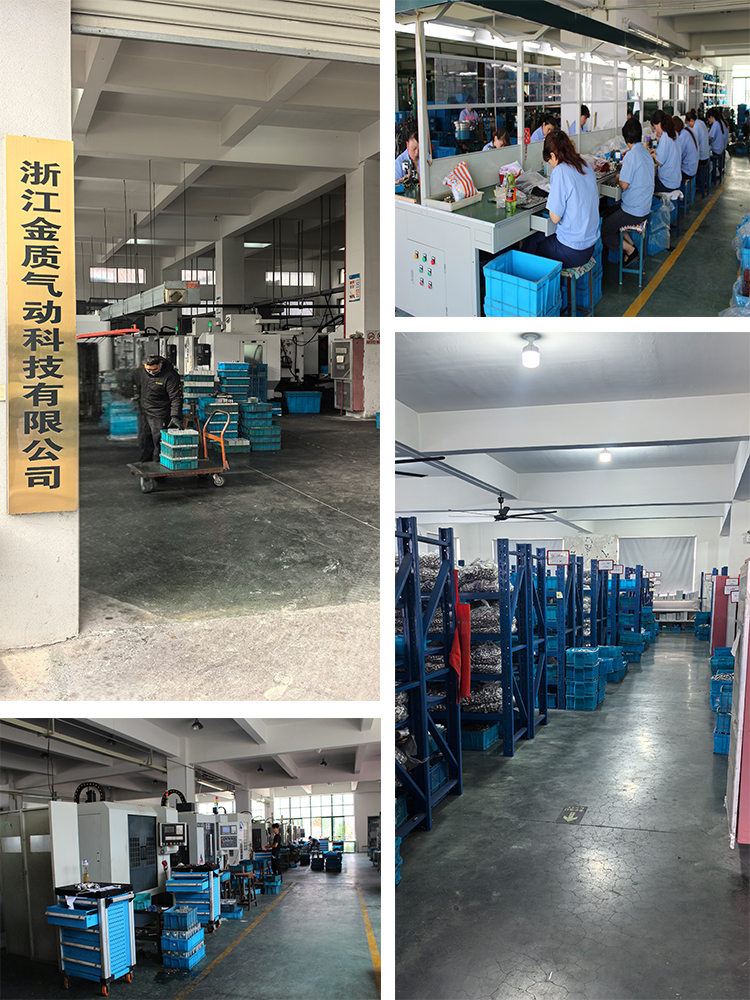

Introductie van het bedrijf 1

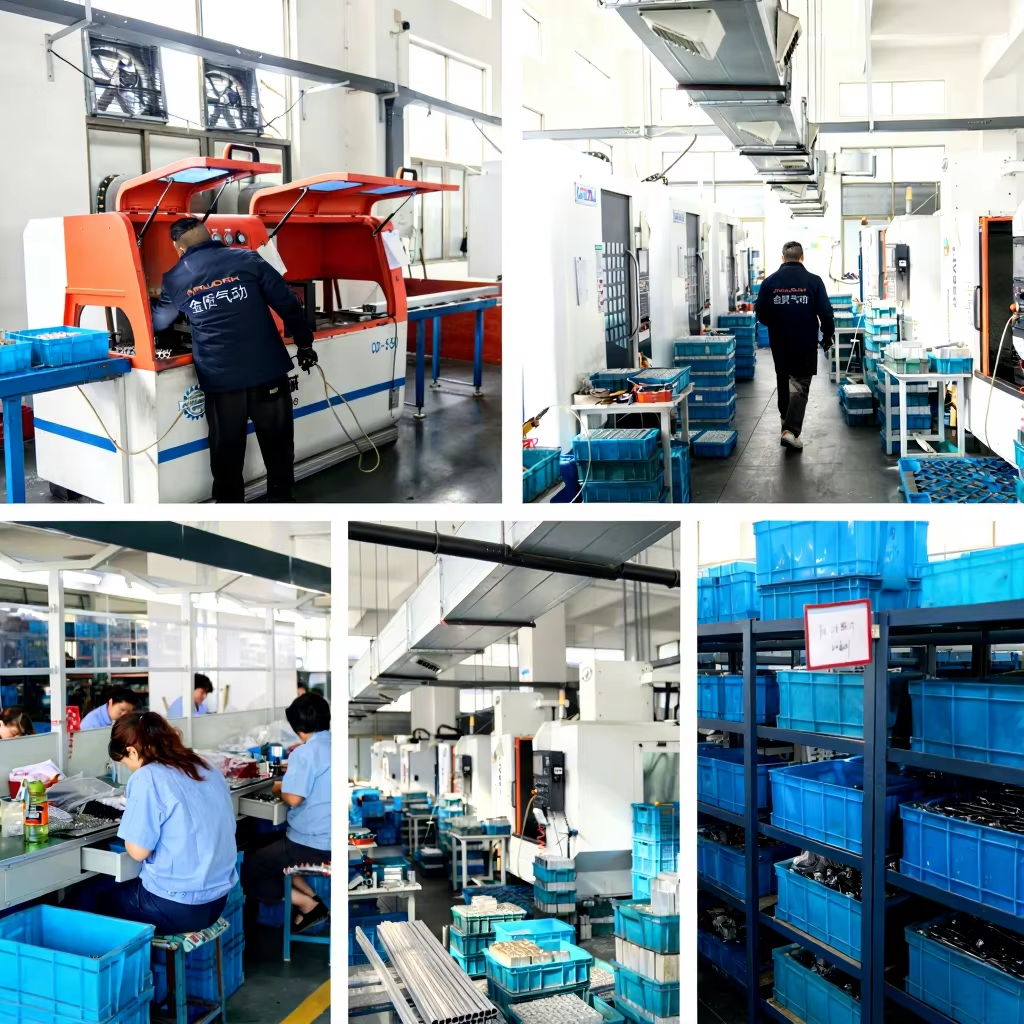

Introductie van het bedrijf 2

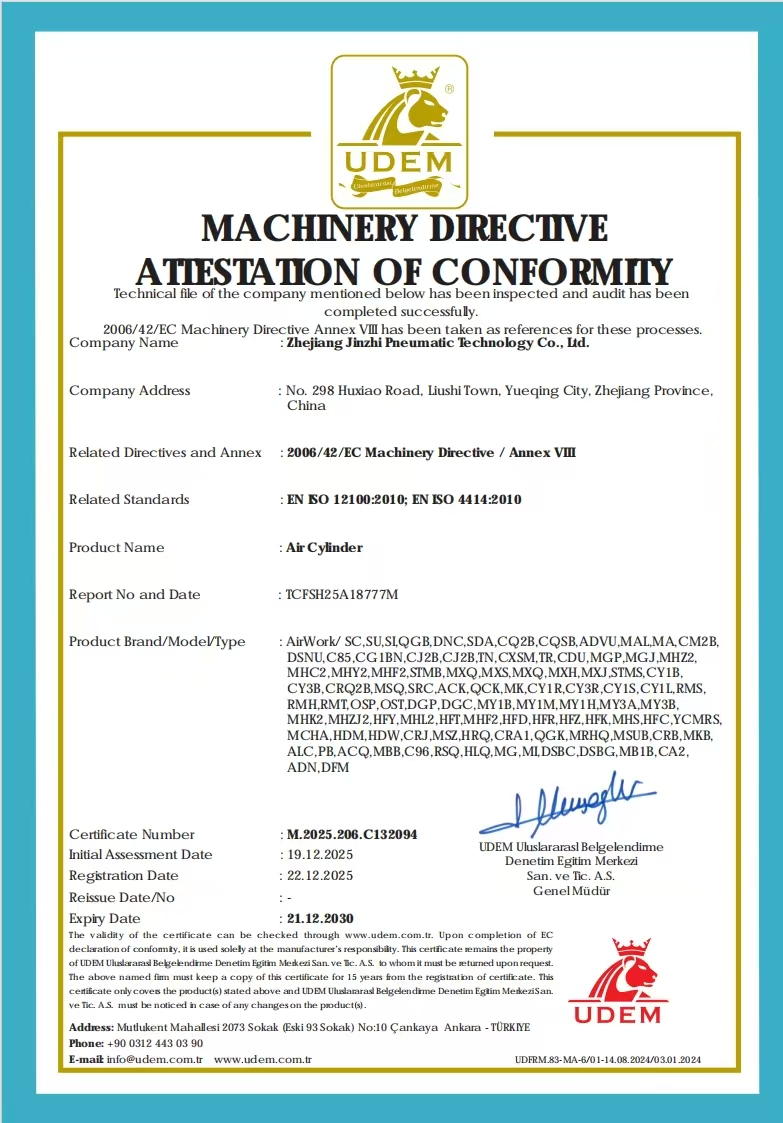

Certificering
