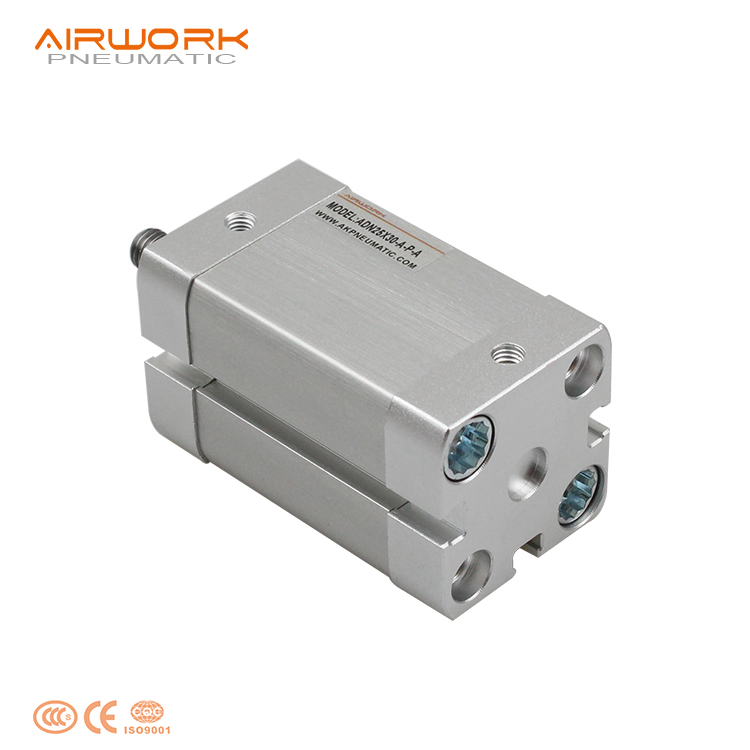

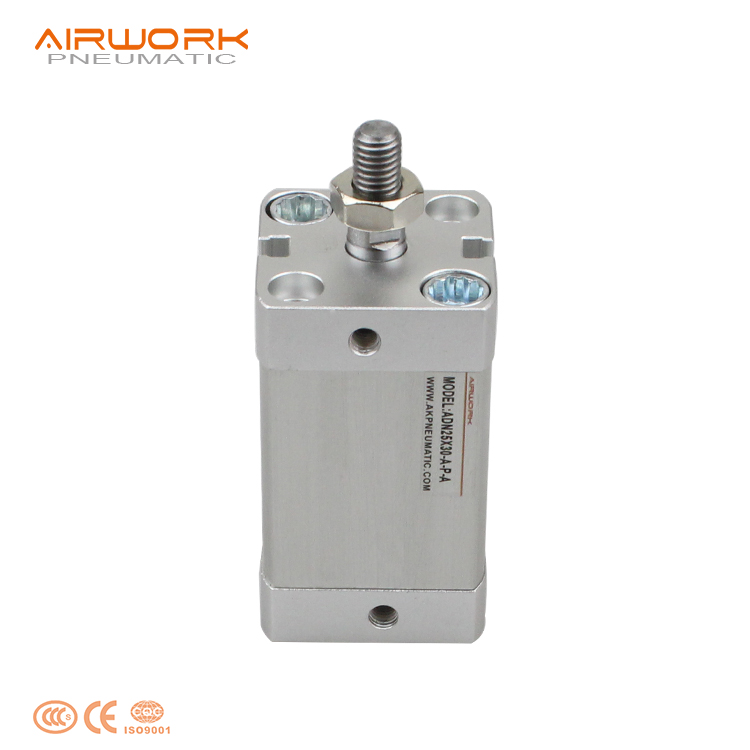

OEM-fabriek directe leverancier van ADN-serie ISO 21287 compacte pneumatische cilinders, dubbelwerkende luchtcilinder als vervanging voor Festo, SMC en Camozzi

Detailleerde beschrijving van het product:

De ADN-serie is een hoogwaardige, compacte pneumatische cilinder die volgens de internationale ISO 21287-norm wordt vervaardigd. Als premiumalternatief voor de Festo ADN-serie bieden onze actuatoren 100% dimensionele uitwisselbaarheid en superieure betrouwbaarheid. De uiterst korte lengte en vierkante vorm maken deze cilinder de perfecte oplossing voor ruimtegevoelige industriële automatiseringssystemen die krachtige lineaire beweging vereisen binnen een minimale inbouwmaat.

Toepassing Sector:

Automobielproductie, Werktuigmachines en CNC, Verpakkingsmachines, Elektronica en halfgeleiders, Medische en laboratoriumautomatisering, Voedings- en drankverwerking, Textiel- en kledingmachines, Houtbewerkings- en meubelmachines, Druk- en papierverwerkingsmachines, Robotica en eind-armgereedschap, Kunststof- en rubberverwerking

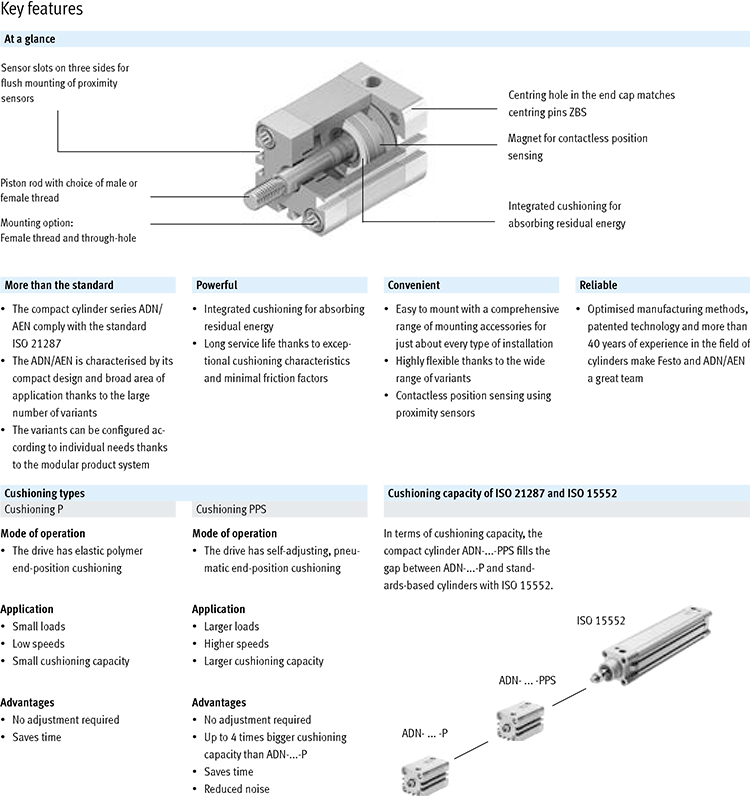

Productkenmerken:

1. ISO 21287-conformiteit: Gestandaardiseerde montageafmetingen garanderen wereldwijde compatibiliteit en eenvoudige integratie met bestaande bevestigingsmiddelen en accessoires.

2. Ruimtebesparend ontwerp: Tot 50 % korter dan standaard cilinders met boutverbinding, waardoor een hoge dichtheid van installatie mogelijk is in complexe machines.

3. Lage wrijving en hoge snelheid: Precisie-CNC-gefrezen binnenoppervlakken en hoogwaardige afdichtingen zorgen voor minimale startdruk en stabiele slagfrequentie.

4. Sensor gereed: Voorzien van geïntegreerde sleuven aan drie zijden voor eenvoudige montage van nabijheidssensoren (magnetische automatische schakelaars) voor slimme logica-besturing.

5. Superieure demping: Voorzien van hoogwaardige, flexibele dempringen aan beide uiteinden om stootgeluid en trillingen te verminderen.

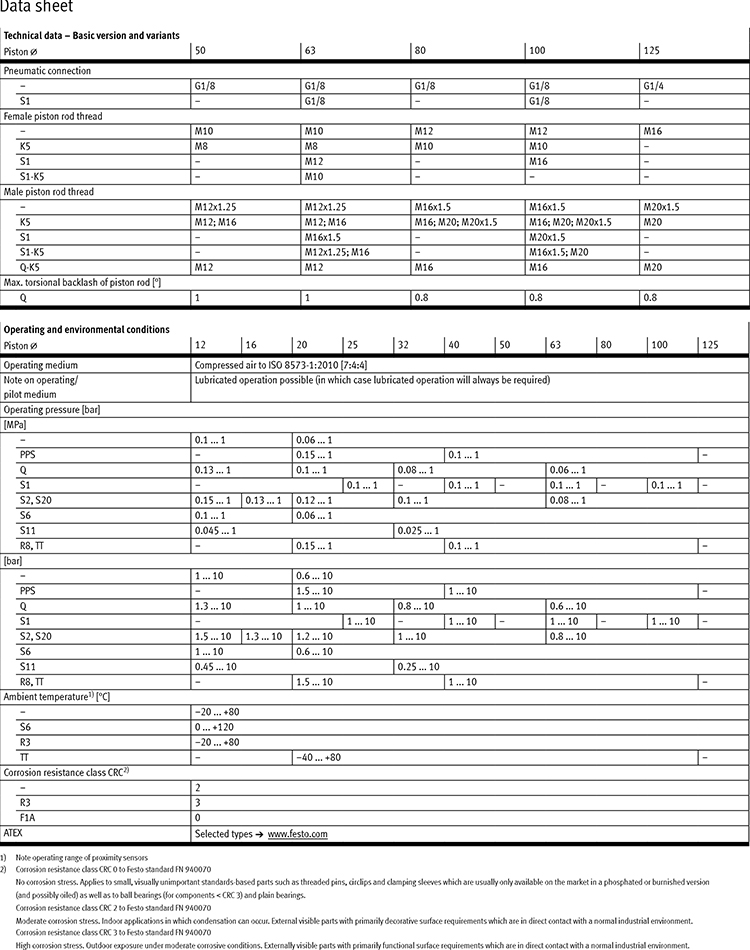

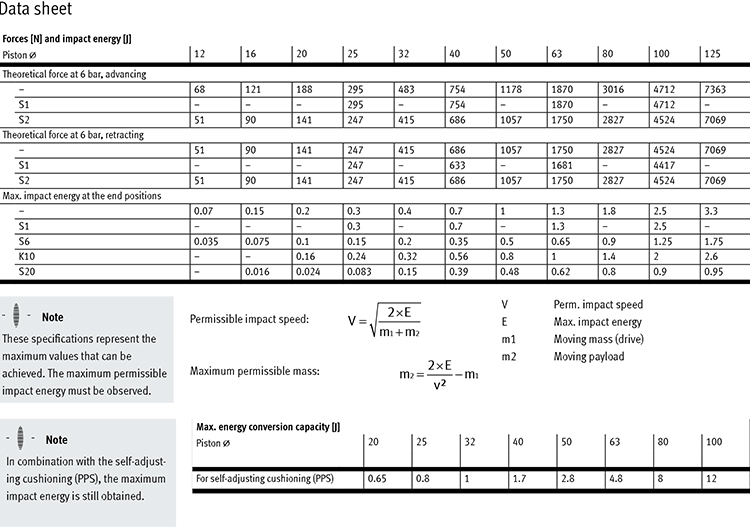

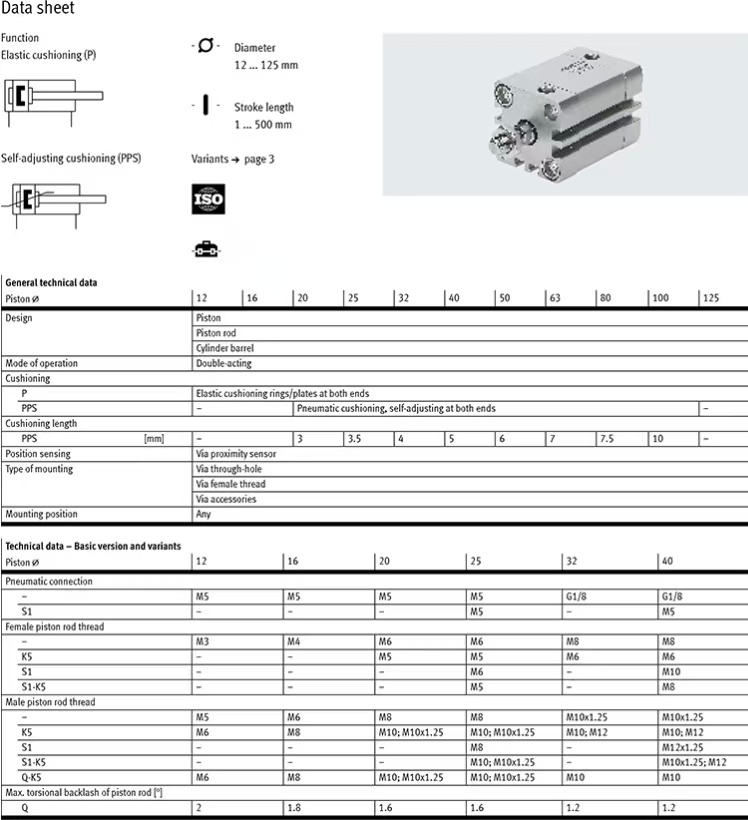

Specificatie：

Aanpassingsmogelijkheden

Voordelen van het product

• ISO 21287 internationale norm — gegarandeerde uitwisselbaarheid. De ADN-serie voldoet volledig aan ISO 21287, de wereldwijd geaccepteerde dimensionele norm voor compacte pneumatische cilinders. Elke montagegatpositie, aansluitingspositie, schroefdraad aan de stangkant en afmeting van het cilinderlichaam wordt volgens deze norm vervaardigd. Dit garandeert fysieke ‘drop-in’-uitwisselbaarheid met Festo ADN/AEN, SMC CQ2, Norgren RM/80000, Aventics CCI, Camozzi 24N en Parker P1D-C — geen adapterplaten, geen herboorwerk, geen compromissen.

• Montage via doorstekende gaten in het cilinderlichaam — de eenvoudigste starre montage. In tegenstelling tot cilinders met neusmontage of bracketmontage beschikt het ADN-lichaam over nauwkeurig geboorde doorstekende gaten in een gestandaardiseerd ISO-patroon. De cilinder wordt direct vanaf de voorzijde of achterzijde vastgezet op het montagevlak. Hierdoor ontstaat een starre verbinding zonder speling, met precies twee inbusbouten — de snelste en meest reproduceerbare montage methode die momenteel beschikbaar is voor compacte cilinders. Geen vergrendelmoeren, geen uitlijning van de houder, geen afstelling met shims.

• Kortste ingebouwde lengte binnen zijn klasse. De zuiger en de voor- en achterdekplaten van de ADN zijn ontworpen voor minimale axiale afmeting. Bij gelijke boringen is een ADN-cilinder 30–40 % korter in totale lengte dan een standaardcilinder volgens ISO 15552. Dit stelt ontwerpers in staat slankere machines te bouwen, actuatoren in kleinere ruimtes te plaatsen en de bewegende massa van heen-en-weergaande onderdelen te verminderen.

• Elastische demping met geoptimaliseerde absorptie. Beide uiteinden van de slag zijn voorzien van geïntegreerde elastische dempringen/platen. Hoewel niet instelbaar, zijn deze dempelementen specifiek afgestemd op de energieabsorptiebehoefte van elke boringdiameter bij typische werksnelheden. Voor standaard pick-and-place- en klemtoepassingen biedt deze passieve demping voldoende impactabsorptie zonder de kosten en complexiteit van instelbare luchtdempers.

• Stabiliteit bij lage snelheid — beweging zonder trillingen. Een belangrijke ontwerpeigenschap van de ADN-serie is het vermogen om bij zeer lage snelheden (zo laag als 5–10 mm/s op goed gesmeerde circuits) een soepele, constante-snelheidsbeweging te behouden. Dit wordt bereikt door geoptimaliseerde afdichtingsgeometrie en lage-wrijvingspistonmaterialen. Voor toepassingen die een gecontroleerde, stick-slip-vrije naderingsbeweging vereisen — zoals lijmtoediening, zachte contactmaking met delicate onderdelen of inspectieprobing — levert de ADN prestaties waar algemene compacte cilinders tekortschieten.

• Aluminiumcarcass met hardgeanodiseerde boring. De geëxtrudeerde aluminiumcarcass is intern gerolborsteld en hardgeanodiseerd. Het resulterende binnenvlak van de boring is harder dan de zuigerdichting (slijtage treedt op aan de vervangbare dichting, niet aan de cilinderbuis), heeft een spiegelglad oppervlak voor lage wrijving en is bestand tegen corrosie in matig agressieve atmosferen. De externe oppervlakken zijn geanodiseerd om beschadiging bij hantering en milieu-invloeden te weerstaan.

• Magnetische zuiger standaard. Elke ADN-cilinder wordt geleverd met een geïntegreerde magnetische zuigerring. De carcass bevat externe T-groeven voor het monteren van naderingssensoren, waardoor eindpositiedetectie mogelijk is zonder extra hardware. Sensoren kunnen op elk van de vier zijvlakken van de carcass worden gemonteerd, wat flexibiliteit biedt voor kabelaanleg bij compacte installaties.

• Wijd bereik aan binnendiameters — één serie voor alle toepassingen. Van 12 mm microbuis tot 125 mm zwaarwerk, bestrijkt de ADN-serie het volledige ISO 21287-binnendiameterbereik. Één ontwerpstandaard, één montagepatroon, één accessoire-ecosysteem — vereenvoudig uw BOM en verlaag uw reserveonderdelenvoorraad door te standaardiseren op de ADN-serie.

Toepassing:

• Industriële automatisering en assemblage

Ideaal voor geautomatiseerde productielijnen met hoge snelheid, waaronder assemblage van elektronische componenten, manipulatie van halfgeleiders en positionering van kleine onderdelen. Het compacte ontwerp maakt precieze lineaire beweging in beperkte ruimtes mogelijk, wat de operationele doorvoer en systeemintegratie aanzienlijk verbetert.

• Precisie-klemmen en malen

Geïntegreerd in CNC-bewerkingsfixtures, houtbewerkingsklemmen en autotouwlasjigs. Het ruimtebesparende profiel maakt het mogelijk om meerdere cilinders dicht bij elkaar te monteren, waardoor een stevige en nauwkeurige onderdeelopname wordt geboden voor boren, frezen en assemblageprocessen.

• Commerciële en laboratoriumautomatisering

Gebruikt in gespecialiseerde commerciële apparaten en laboratoriumapparatuur, zoals geautomatiseerde teststations, medische verpakkingsmachines en grootschalige verkoopautomaten. Het ondersteunt nauwkeurige en stille activering om te voldoen aan de strenge eisen van schone en ruimtegevoelige omgevingen.

Installatie en gebruik:

• Controleer of de cilinderbinnendiameter, slaglengte en montagevorm overeenkomen met de vereisten van uw systeem.
• Reinig alle pneumatische leidingen en aansluitingen grondig om vuil, stof of metaaldeeltjes te verwijderen voordat u ze aansluit, om schade aan interne afdichtingen te voorkomen.
• Gebruik de geïntegreerde interne of externe draadverbindingen voor een veilige installatie. Zorg ervoor dat het montagevlak vlak en perfect uitgelijnd is.
• Vermijd overmatige radiale of zijdelingse belasting op de zuigerstang. Voor toepassingen met zijkracht raden wij het gebruik van externe geleidingen aan om vroegtijdige slijtage van de afdichtingen te voorkomen.
• Voor optimale prestaties en veiligheid moet u snelheidsregelaars (stroomregelkleppen) op de luchthavens installeren om de uit- en intreksnelheid te regelen.
• Gebruik gefilterde, perslucht (aanbevolen filtratie van 40 μm). Hoewel de ADN-serie van tevoren is gesmeerd, moet olie-nevelsmering, indien gebruikt, consistent worden voortgezet.
• De ADN-serie is uitgerust met een ingebouwde magnetische zuiger. Sleuven in het cilinderlichaam maken directe montage van nabijheidssensoren (reed- of halfgeleidersensoren) mogelijk voor betrouwbare positiefeedback.

Veelgestelde vragen

V1. Wat is het belangrijkste voordeel van de ADN-serie ten opzichte van standaardcilinders?

A1. De ADN-serie is ontworpen volgens de internationale norm ISO 21287. Deze serie biedt een aanzienlijk kortere totale lengte (tot 50% ruimtebesparing) vergeleken met standaard ISO 15552-cilinders, terwijl de uitvoerkracht gelijk blijft, waardoor deze ideaal is voor compacte machines.

V2. Is deze cilinder uitwisselbaar met merken van andere fabrikanten?

A2. Ja. Omdat deze cilinder voldoet aan de ISO 21287-norm, zijn de montageafmetingen, boringen en schroefspecificaties universeel. Hij kan dienen als een hoogwaardige, directe vervanging voor vergelijkbare modellen van grote merken zoals Festo, SMC of Airtac.

V3. Is de ADN-serie uitgerust met geïntegreerde demping?

A3. Ja, het is uitgerust met elastische dempingsringen aan beide uiteinden om de impactenergie op te nemen. Voor grotere afmetingen of toepassingen met hoge snelheid bieden wij ook versies met PPS zelfinstellende pneumatische demping voor superieure geluidsdemping en langere levensduur.

V4. Kan ik de positie van de zuiger elektronisch bewaken?

A4. Absoluut. Alle ADN-cilinders zijn standaard uitgerust met een magnetische zuiger. Het geëxtrudeerde aluminiumlichaam heeft geïntegreerde sleuven waarbij nabijheidssensoren eenvoudig kunnen worden ingelaten zonder extra bevestigingsbeugels.

V5. Vereist deze cilinder regelmatige smering?

A5. De ADN-serie is vanaf fabriek voorbesmeerd met hoogwaardige vetolie, waardoor 'olie-vrije' werking mogelijk is. Onder normale omstandigheden is geen extra smering vereist. In uiterst frequent gebruik of bij hoge temperaturen kan echter aanvullende olie-nevelsmering de levensduur verder verlengen.

V6. Wat is het bedrijfsdruk- en temperatuurbereik?

A6. Het standaard bedrijfsdrukgebied is 1,0 tot 10,0 bar (14,5–145 psi). Het bedrijfstemperatuurgebied is -20 °C tot +80 °C. Voor extreme temperatuurvereisten kunt u contact met ons opnemen voor aangepaste Viton (FKM)-afdichtingsmogelijkheden.

V8. Hoe behandel ik zijdelingse belastingen op de zuigerstang?

A8. Compacte cilinders zijn voornamelijk ontworpen voor axiale (duw/trek) krachten. Als uw toepassing laterale of excentrische belastingen omvat, raden wij ten zeerste aan om een gevoerde versie of een externe geleidingsunit te gebruiken om de zuigerstang en interne lagers te beschermen.

V9. Zijn verschillende draadtypes verkrijgbaar (NPT versus G/BSP)?

A9. Ja, wij bieden zowel G-draad (parallel/metrisch) als NPT-draadopties aan om compatibiliteit met uw lokale pneumatische fittingen en normen te garanderen. Geef uw voorkeur tijdens het afrekenproces aan.
