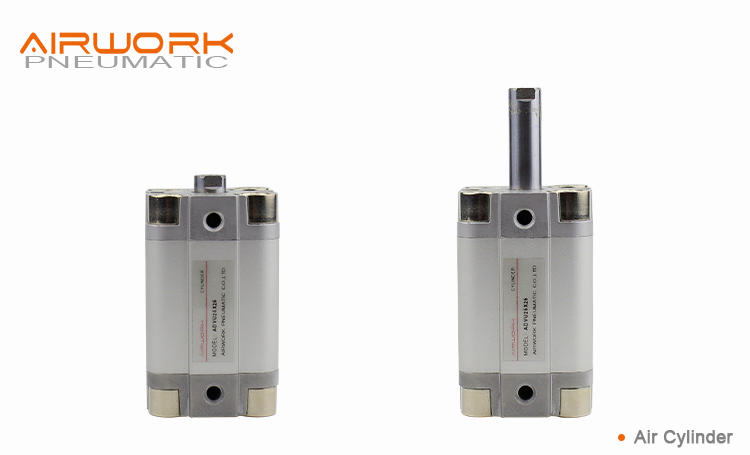

OEM-fabrik ADVU-seriens pneumatiske kompakte cylinder med dobbelt virkning, luftcylinder af aluminiumlegering, kompatibel med FESTO, grossistproducent

Produkt detaljeret beskrivelse:

ADVU-serien (kompakt cylinder med kort slaglængde) er udviklet til at opfylde de krævende krav, som moderne fabriksautomatisering stiller. Ved at anvende en unik integreret kabinetdesign giver ADVU-serien et forhold mellem slaglængde og længde, der er betydeligt bedre end standard cylinder med skruet binding, hvilket gør det muligt for maskinbyggere at reducere den samlede størrelse af deres udstyr.

Fremstillet med et hårdanodiseret aluminiumslegeringskabinet og præcisionspolerede stemmelodder leverer ADVU høj modstand mod tværbelastning og ekstraordinær levetid. Hver enhed leveres forudsmurt med højtydende smørefedt, hvilket sikrer millioner af vedligeholdelsesfrie cyklusser. Uanset om du bygger ny automatiseret maskinudstyr eller søger en højkvalitet erstatning til en Festo ADVU-enhed, tilbyder vores produkt den perfekte balance mellem ydeevne, holdbarhed og omkostningseffektivitet.

Anvendelse Industrier:

Bilproduktion, elektronik- og printkredsløbsmontage, emballagemaskineri, maskinværktøj og CNC, medicinsk og laboratorieautomation, tekstil- og beklædningsindustri, træarbejdsmaskineri og møbelfremstilling, tryk- og konverteringsmaskineri, robotteknik og end-of-arm-værktøj, plast- og gummiprocessering

Produktmærkning:

• Ekstremt kompakt profil: Betydeligt kortere end traditionelle cylindre, hvilket gør den ideel til tætte mekaniske samlingssituationer.
• Høj stivhedskonstruktion: Den firkantede krop giver fremragende modstand mod bøjning og torsion under tunge driftsforhold.
• Universel montering: Udstyret med gennemgående huller og indvendige gevind til alsidig montering fra flere retninger.
• Indbygget magnetring: Standard magnetisk kolben muliggør præcis positionsdetektering med fladbundne automatiske kontaktskiftere.
• Fleksibel lufttilførsel: Optimerede luftportpositioner forenkler luftslangens routing i overfyldte maskinmiljøer.
• Langtidsholdbare tætninger: Udstyret med højtkvalitets NBR- eller Viton-tætninger for at forhindre utætheder og klare højfrekvent cyklusdrift.

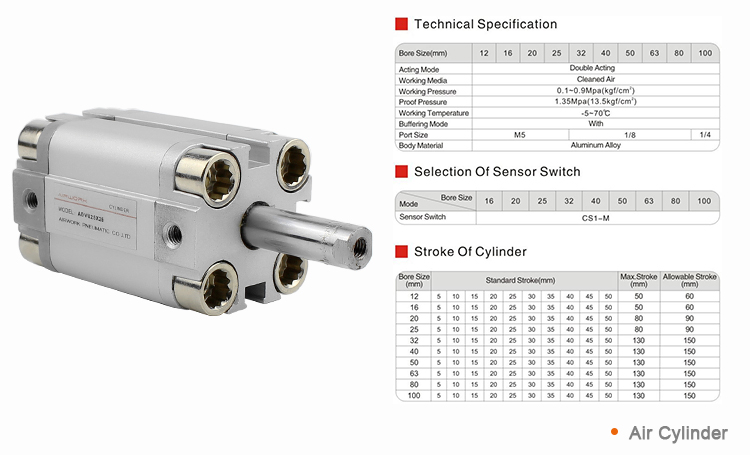

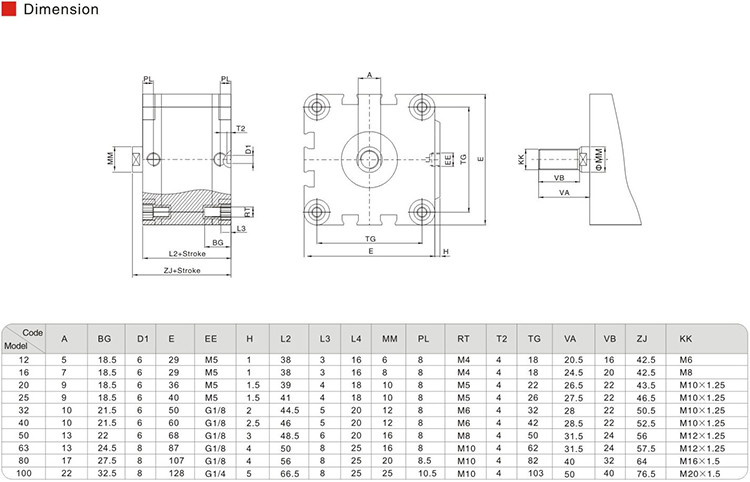

Specificering:

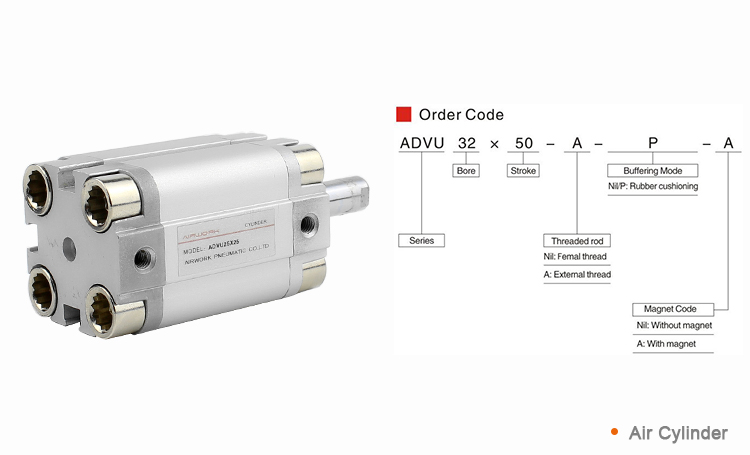

Tilpasningsmuligheder

Produktfordele

• Krop med gevindforbindelse – overlegen stivhed uden tilstødende stangstænger. Cylinderkroppen, frontdækslet og bagdækslet er forbundet via præcisionsdrejede gevindforbindelser i stedet for tilstødende stangstænger eller nitter. Dette sikrer en strukturel stivhed, der kan måle sig med cylindre med tilstødende stangstænger, uden eksterne komponenter, udsatte skruehoveder eller spalter, hvor snavs kan samles. Gevindforbindelsen opretholder forspænding i miljøer med høj vibration, hvor skruemontager kan løsne.

• Hårdanodiseret cylinderbor med rullepoleret overflade. Cylinderboret gennemgår mekanisk rullepolering efterfulgt af hårdanodisering – en totrinsbehandling, der skaber en spejlblød, forhærdet overflade. Friktionen er lav, tætningsslid er minimeret, og boret er modstandsdygtigt mod ridser, selv under forurenet luft. Den anodiserede lag er integreret i aluminiummetallet – den kan ikke blive løs som krompladering.

• Heterogen tovejs pistontætning med olieopbevaring. Pistontætningen anvender et dobbeltlæbes asymmetrisk design med et oliereservoir mellem den primære og sekundære tætningslæbe. Denne selvsmørende mekanisme opretholder en tynd oliefilm på cylinderborets væg, hvilket reducerer startfriktion og forhindrer klask-slip – især nyttigt i lavtrykskredsløb eller udstyr, der står stille mellem cyklusser.

• Magnetisk kolbe med sensorforskraninger på flere sider. Alle ADVU-cylindre indeholder en integreret magnetisk kolbering, og cylinderkroppen har eksterne sensorforskraninger til montering af nærhedsswitches. Sensorer kan monteres fra enhver tilgængelig side – side, top eller bund – hvilket giver fleksibilitet i ledningsføring uden brug af ekstra beslag eller båndklemmer.

• Dobbeltrettet dæmpningsmulighed. ADVU-cylindre er som standard udstyret med elastisk støddæmper ved begge slagender, mens justerbar pneumatisk dæmpning er tilgængelig på udvalgte modeller. Støddæmpere absorberer støduenergi stille og kræver ingen justering; pneumatisk dæmpning giver indstilbar deceleration til højhastigheds- eller højmaseapplikationer.

• Festo ADVU 1:1-dimensionel erstatning. Monteringsmål, portplaceringer, stangendetråde, sensorforskraningsgeometri og tilbehørsgrænseflader fremstilles i overensstemmelse med Festo ADVU-specifikationerne. Direkte udskiftning – ingen adapterplader, ingen genboring, ingen ændringer i rørledninger.

• Bred diameterspan — 12 mm til 100 mm. ADVU dækker 10 diameterstørrelser og omfatter mikroaktivering såvel som kraftfuld industrielle kræfter i én standardiseret serie. Én designstandard, ét tilbehørsøkosystem — forenkl din BOM ved at standardisere på ADVU på tværs af hele anvendelsesspektret.

Anvendelse:

• Automobilmontering og svejsning:

ADVU er en standardkomponent i bilkarosseribyggerier. Den anvendes i kraftklampe- og præcisionsfastspændingsanordninger til at holde pladepaneller på plads under robotstyret punktsvejsning. Dens kompakte størrelse gør det muligt at integrere den i komplekse værktøjer, så robottarmen har maksimal frihed til bevægelse, mens panelerne holdes fast med stor kraft og uden bevægelse.

• Medicinsk diagnosticeringsudstyr:

Inden for store laboratorieanalyseapparater bruges ADVU til automatisk prøvehåndtering. Den transporterer rækker af reagensglas gennem analysefaserne. Den kompakte og stille drift er en betydelig fordel i laboratoriemiljøer, og den indbyggede sensorunderstøttelse muliggør præcis sporing af hver enkelt prøve gennem hele diagnostiske proces.

• Emballage af elektroniske komponenter:

I SMT- og halvlederemballageanlæg fungerer ADVU som en højhastighedsstopper eller udskubber. Den bruges til at standse komponenter på højhastighedsbånd til inspektion eller til at skubbe færdige chips forsigtigt ind i bakker. Designet med kort slaglængde muliggør de hurtige, stakkato-lignende bevægelser, der kræves for at holde trit med produktionshastighederne ved høj kapacitet.

Installation og brug:

• Monteringsmuligheder: ADVU kan monteres ved hjælp af de fire gennemgående huller i cylinderkroppen. Sørg for, at monteringsfladen er plan, for at undgå vridning af cylinderkroppen.
• Luftforberedelse: Brug altid en 5 μm- eller 40 μm-filterregulator. Ren, tør luft er afgørende for at forhindre tætningsslid og intern korrosion.
• Hastighedsstyring: Brug strømningsreguleringsventiler (hastighedsregulatorer) for at forhindre, at stemlen rammer endekapperne for hårdt, hvilket kan forkorte cylinderens levetid.
• Sensormontering: Nærhedssensorer (f.eks. SME-8/SMT-8) kan nemt monteres i T-nutternes slåer. Justér sensorpositionen, indtil LED-lampen signalerer en vellykket udløsning ved slagets slut.
• Sidelast: Undgå at påvirke stemmelstangen med tværgående (sidelast). Hvis sidelast ikke kan undgås, overvej brug af en ekstern guide eller en større cylinderdiameter for at håndtere spændingen.

Ofte stillede spørgsmål

Q1. Er din ADVU-serie 100 % kompatibel med Festo ADVU?

A1. Ja, vores ADVU-serie er udformet efter de samme præcise dimensionelle og tekniske standarder. Den er en direkte udskiftning uden behov for ændringer af din eksisterende maskineri eller monteringsopsætning.

Q2. Hvad er forskellen mellem ADVU- og ADN-kompaktcylindre?

A2. ADVU er Festos klassiske firkantede/afrundede kropskonstruktion. ADN-serien følger ISO 21287-standarden. Selvom de udfører lignende opgaver, er der forskel på deres monteringshullers mønster og samlede dimensioner. Kontroller altid, hvilken standard din maskine bruger.

Q3. Kan jeg få et ydre gevind på stemmelangen?

A3. Den standardmæssige ADVU leveres med et indvendigt gevind på stemmelangen. Vi tilbyder dog en ekstraudstyringsversion med ydre gevind (suffix -A) eller adaptere til stemmelangen, så du kan tilpasse forbindelsen til dine specifikke behov.

Q4. Leveres cylinderen med en integreret magnet?

A4. Ja, alle vores ADVU-cylindre leveres standardmæssigt med en integreret magnetisk ring på stemlen til positionsdetektering med magnetiske automatiske kontakter.

Q5. Er slaglængderne tilpasselige?

A5. Vi tilbyder standardslaglængder (5 mm, 10 mm, 20 mm osv.) til øjeblikkelig afsendelse. Til større ordrer er det muligt at bestille tilpassede slaglængder; kontakt venligst vores tekniske team med dine krav.

Q6. Hvilke sensorer bør jeg bruge sammen med denne cylinder?

A6. ADVU er kompatibel med T-spor-sensorer, såsom D-M9B eller Festo-stil SMT-8M-nærhedsskifter. Disse findes i afsnittet "Tilbehør" i vores butik.

Q7. Kan denne cylinder klare højtemperaturmiljøer?

A7. Standardtætningerne er godkendt op til 80 °C. Til højtemperaturanvendelser (støberier, ovne osv.) leverer vi en varmebestandig version med Viton/FKM-tætninger, der er godkendt op til 150 °C.

Q8. Skal jeg smøre cylinderen regelmæssigt?

A8. Nej, ADVU er designet til "ikke-smøring"-drift og leveres forudsmurt. Hvis du begynder at bruge en inline-smørepumpe, skal du sikre dig, at du fortsætter med at bruge den for at undgå, at fabrikssmøren bliver udvasket.

Q9. Cylinderen bevæger sig langsomt eller rystende – hvad skal jeg tjekke?

A9. Rengør først stemmelstangen – forurening, der trækker, er den hyppigste årsag. Tjek derefter indstillingerne på strømningsreguleringsventilen, kontroller, om der er misjustering pga. sidelast, og inspicer stemmelstangens overflade for ridser. Hvis stemmelstangene er rene og korrekt justerede, men bevægelsen stadig er sløv, kan de interne tætningsringe være svulmet pga. uforenelig smørelse – udskift tætningsringene og verificér oliekompabiliteten.
