תיאור מוצר מפורט:

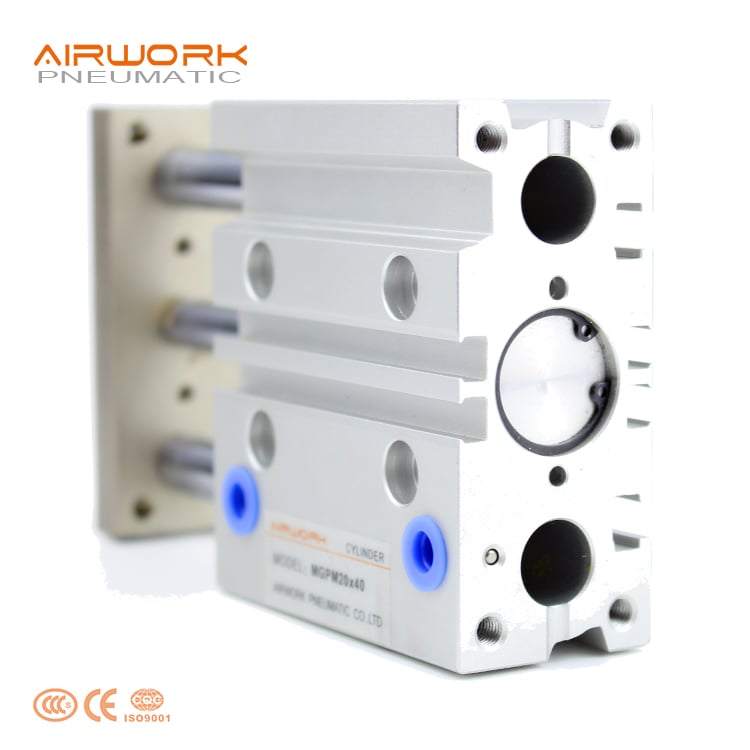

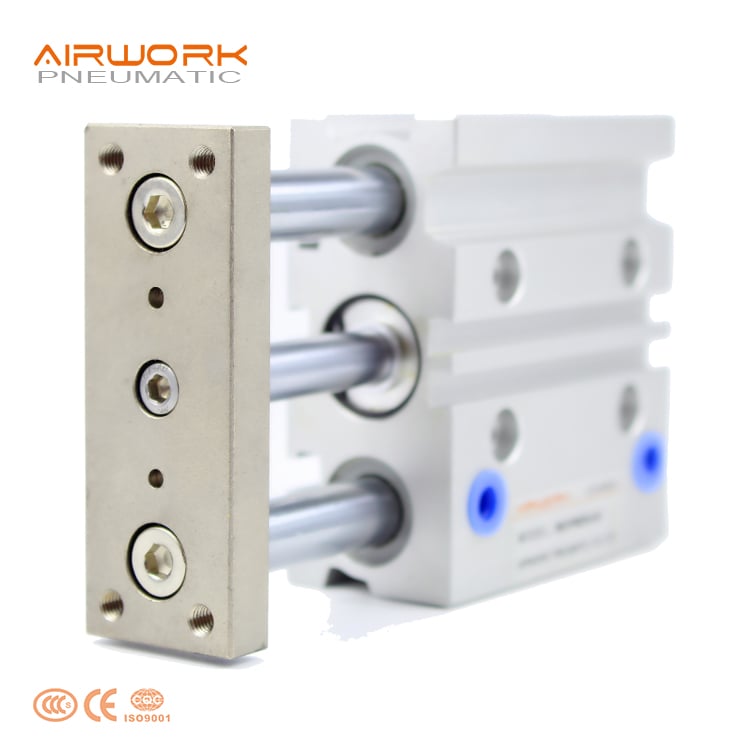

הצילינדר המכוון הקומפקטי שלנו מסידרת MGPM הוא הפתרון האולטימטיבי ליישומים הדורשים דיוק גבוה וביצועים נגד סיבוב. בניגוד לצילינדרים סטנדרטיים, MGPM משלב את גוף הצילינדר ואת מוטות ההנחיה לתוך בלוק אלומיניום אחד, מה שמקטין משמעותית את דרישות השטח תוך שיפור הקשיחות המבנית.
זמין בשני סוגי גלגלות — גלגלות מחליקות (MGPM) למשימות עם עומסים צדדיים גבוהים וגלגלות כדוריות (MGPL) לנוע מהיר וחלק — זהו צילינדר שמתאים להחלפה אחת לאחת תקניות SMC. כל יחידה מגיעה סטנדרטית עם פיסטון מגנטי לזיהוי קל של מתגים ועם בופרים מגרוטנים לצמצום רעשים, עמידות ויעילות עלות.
אומנות, עלות-יעילות ועמידות.
תכונת מוצר:
1. מניעת סיבוב משולבת: שני מוטי הנחיה מבטיחים יציבות של הלוח ומונעים סיבוב בעת ההארכה.
2. עמידות גבוהה לטעינה צדדית: עיצוב הגלגלה המחליקה החזק נוצר במיוחד כדי לעמוד בכוחות פגיעה צדדית ובלoads אקסצנטריים.
3. עיצוב חסכוני במקום: אורך צירי קטן במיוחד מאפשר התקנה בפינות צרות במכונות.
4. עיבוד מדויק באמצעות מכונה CNC: גוף אלומיניום עם שכבת אנודיזציה קשה וחצמים באיכות גבוהה מבטיחים אפס דליפות ואורך חיים ארוך.
5. התקנה אוניברסלית: מספר משטחי התקנה (עליון, צדדי ותחתון) מספקים אפשרויות התקנה גמישות.
1. טיפול בחומרים והעברתם — הרמה, עצירה, דחיפה ומיקום של חלקי עבודה
2. יחידות אגירה והצבה — הרכבה של מחזיקי אגרופים עם אוריינטציה מדויקת
3. קווי montaj — תחנות לחיצה, הכנסה, אחז ומיון
4. מכונות אריזה — הקמת קופסאות, אריזת מיכלים, ראשי איטום
5. ייצור אלקטרוניקה וציוד תקשורת — הזנה מדויקת ומערכת מיקום רכיבים
6. montaj של חלקים לרכב — טיפול במרבדי דלתות, ישיבות ורכיבי מנוע
7. ייצור ציוד רפואי — תנועה ליניארית נקייה ומדויקת
8. מכונות טקסטיל ודפוס — יחידות תנועה צירית, הנחיה וגזירה
9. כלים מכניים — מחליפים של כלים, ציוד לחיצה, כיסויים הגנתיים
מפרט：
| סדרה |
MGPM (גלגלת מחליקת) / MGPL (גלגלת כדורית) |
| קוטר החור |
קוטר 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 מ"מ |
| פעולה |
פעולה כפולה |
| מצע זורם |
אוויר מדחוס |
| לחץ בדיקה |
1.5 מ"פ |
| לחץ עבודה |
0.1 עד 1.0 מפ"א (1.0 עד 10.0 בר) |
| טמפרטורת הסביבה ונוזל |
10- עד 60°C (ללא קיפאון) |
| מהירות פיסטון |
50 עד 500 מ"מ לשנייה (קוטר חורף: 12–63 מ"מ) |
| סוג הכוון |
כובע גומי בשני הקצוות |
| שימור |
לא נדרש (שומן מראש) |
| גדלי פתחים |
M5x0.8, 1/8", 1/4", 3/8" (תלוי בקוטר החורף) |
| כמות מינימלית להזמנה |
10 |
| זמן מנהיגות |
5-7 ימים |
| הבטחה |
שנה אחת |
| תבנית התשלום |
PayPal; העברה בנקאית (T/T); אמצעי תשלום באמצעות מכתב אשראי (L/C); מסמכים נגד תשלום (D/P) |
אפשרויות התאמה אישית
פריט מותאם אישית |
אפשרויות ופרטים |
זמן מנהיגות |
אורך הסטירה |
האורך הלא סטנדרטי כלשהו נע בין 10 מ״מ ל-400 מ״מ (סטנדרטי), בהתאמה אישית עד 800 מ״מ (תלוי בקוטר החור) |
3–5 ימים |
סוג הפעלה |
פעולה כפולה (סטנדרטית). אפשרויות: גרסאות נעילה של המוט או נעילה בקצה ליציבות אנכית |
5–7 ימים |
התאמת המהלך |
סוג רחבה מתכווננת, סוג מצמץ מתכוונן, או שניהם — מיקום מדויק מכני עם עצירת דיוק |
5–7 ימים |
סוג מדריך / שבלונה |
סטנדרטי: שבלונת החלקה MGPM. אפשרויות: שבלונת הכדור MGPMX (דיוק גבוה), שבלונת אוויר MGPA (ללא מגע, חיכוך אפס) |
5–7 ימים |
חומר מוט המדריך |
סטנדרטי: פלדה קשה. אפשרויות: מוטות מדריך נירוסטה (עמידים לתפרחון), מוטות מדריך כרומיים |
5–7 ימים |
עיבוד של לוח העומס |
גודל לוח בהתאמה אישית, גודל ר_THREAD, תבנית חורים להרכבה — כל ציוד הרכבה זמין מנירוסטה |
5–7 ימים |
שינון מטלית הפיסטון |
סטנדרטי: מדידה מטרית לפי הסטנדרט הבינלאומי (ISO). אפשרויות: מדידה אמריקאית UNC/UNF, מוט מורחב/מקוצר, חריץ פנימי, עין מוט כדורית |
3–5 ימים |
שדרוג חומר האיטום |
סטנדרטי: NBR (מ־10° צלזיוס עד 70° צלזיוס). אפשרויות: ויטון/FKM (מ־10° צלזיוס עד 150° צלזיוס), HNBR (מ־25° צלזיוס עד 100° צלזיוס), EPDM (לשימוש במזון), סיליקון (לשימוש רפואי) |
5–7 ימים |
גרסה לטמפרטורות גבוהות |
חצמי ויטון + שמן עמיד לحرارة גבוהה + ציוד נירוסטה — מתאים לתפעול רציף ב־150° צלזיוס |
7–10 ימים |
גרסה לטמפרטורות נמוכות |
חצמי עמידות לטמפרטורות נמוכות + שמן לקלימט קוטבי — מתאים לתפעול ב־40−° צלזיוס |
7–10 ימים |
גרסה ללא שמן |
חצמי שמנת עצמיים + חורב יבש — למערכות אויר דחוס ללא שמן |
7–10 ימים |
גרסת מהירות |
סטנדרטי: עד 200 מ״מ לשנייה. אפשרויות: מהירות נמוכה (5–50 מ״מ לשנייה), מהירות גבוהה |
5–7 ימים |
מתג אוטומטי / חיישן |
פיסטון מגנטי + חיישנים מוכנים מראש מסוג ריד או חישה מוצקה (PNP/NPN, 2-חוטים/3-חוטים, 2 צבעים) במיקומים שצוינו |
5–7 ימים |
חוט חיבור |
תקן: מטרי / Rc (PT). אפשרויות: G (BSPP), NPT, פתח צירי |
3–5 ימים |
תיאור הסביבה |
תקני: מינוס 5 מעלות צלזיוס עד 60 מעלות צלזיוס. אפשרויות: תקן עמיד במים, תקן עמיד באבק (XC4) |
7–10 ימים |
אקססوارי תקינה |
מסגרות קצה, מסגרות לרגליים, אביזרים מנחים — כל הרכיבים נמצאים stainless steel |
3–5 ימים |
סמליל OEM |
חריטה לייזר מותאמת אישית על הגוף; אריזה נייטרלית להפצה |
3–5 ימים |
יישום:
1. הרכבה של מכשירי אלקטרוניקה וסמי-מוליכים (הפעלה מדויקת):
במהלך הרכבת לוחות מעגלים מדפסים (PCBA) ובבדיקות סמי-מוליכים, צילינדר MGPM משמש כמנוע עיקרי לראשות איסוף והצבה מהירות.
המבנה המשולש המובנה מספק דיוק גבוה במניעת סיבוב, ומבטיח שהשבבים או הרכיבים הרגעיים מתאזנים באופן מושלם עם פדי הלוח. פרופילו הדק מאפשר להתקין אותו בשורות צפופות על מכונות SMT, שבהן שטח הוא נדיר. גרסת הכדורית (MGPL) מועדפת כאן בשל תנועתה ללא חיכוך וללא רטט בקצב מחזורים גבוה.
2. אריזת מזון ומשקאות אוטומטית (הסטת עומסים מצדדי):
משומש באופן רגיל על קווי מיון של מסועים כ"דחף" או "מחסום" כדי להפנות בקבוקים, פחיות או קופסאות מנתיב אחד לנתיב אחר.
צילינדרים סטנדרטיים נוטים לעיתים קרובות להתעקל או לאבד את איטמותם עקב הפגיעה הצידית של מוצרים נעים. גלגלת ההחלקה (בושינג) של MGPM עוצבה במיוחד כדי לספוג עומסים אקסצנטריים גבוהים וכוחות פגיעה צדדית. גוף האלומיניום עם חיזוק אנודיזציה קשה מספק גם את התנגדות הקורוזיה הנדרשת בסביבות הדורשות ניקוי תכופות.
3. גוף ריק של רכב ואחזקות במערכת יישור (קשיחות מבנית):
משומש באחיזות ריתוך ובתאי אחזקה להצבת פנלים של גוף הרכב או רכיבי מנוע לפני ריתוך רובוטי או חיבור בבורג.
הקשיחות המבנית של מוטות המדריך מבטיחה שלא יתעוה הצילינדר גם תחת הלחץ הכבד של המניע. התנגדות גבוהה למומנט זה מונעת סיבוב לא תקין של חלקי העבודה, מה שחיוני לשמירה על הסיבובים הדקים הנדרשים בייצור רכב מודרני. זהו פתרון חסכוני במקום פתרון אחר שכולל צילינדר נפרד ומסילה מדריכה ליניארית חיצונית.
התקנה ושימוש:
1. הרכבה מדויקת: השתמשו בנקודות ההרכבה המשולבות (מעליונות, תחתונות או צדדיות) על משטח שטוח. ודאו שהמשטח שטוח מספיק כדי למנוע עיוות בגוף הצילינדר או קושי בתנועת מוטות המדריך.
2. בקרת מהירות: התקינו תמיד שסתומי בקרת זרימה. שימרו על מהירויות של הפיסטון בטווח 50–500 מ"מ לשנייה כדי למנוע מכה חזקה מדי ולשמר את הבומפרים הפנימיים.
3. ניהול עומסים: פעלו בתוך גבולות העומס הצידי והמומנט המורשים. הימנעו מעומסים אקסצנטריים שעוברים את כושר הסבל של הכבש כדי למנוע wearing מוקדם.
4. איכות האוויר: השתמשו בפילטר אוויר בגודל 5 מיקרון ושטפו את כל הצינורות לפני החיבור. היחידה מְלוּבְּרֶקֶת מראש; אם תתחילו לספק שמן חוץ, עליכם להמשיך בכך באופן קבוע.
5. תחזוקה: שמרו על מוטות המדריך נקיים מאבק ומזוודות. לא להפעיל שמן כבד, מכיוון שהוא עלול למשוך חלקיקים מחצביים שיפגעו בחיבורים.
6. הגדרת חיישנים: התקינו מתגיות אוטומטיות (חיישנים) בשקעים המובנים כדי לאפשר זיהוי מהימן של סוף המסלול ולשלב עם מערכת PLC.
שאלה נפוצה
שאלה 1. מה ההבדל בין MGPM ל-MGPL?
תשובה 1. MGPM משתמשת בבוכנת החלקה (בוכנת נחושת), אשר מתאימה ביותר לעומסים צדדיים גבוהים ולחוסר עמידות במכות. MGPL משתמשת בבוכנת כדורים, אשר מתאימה במיוחד ליישומים במהירויות גבוהות ולתנועה ליניארית חלקה יותר.
שאלה 2. האם צילינדר זה ניתן להחלפה עם סדרת SMC MGPM?
תשובה 2. כן, סדרת MGPM שלנו מעוצבת לפי הסטנדרטים הבינלאומיים ביחס של 1:1, כלומר מידות ההתקנה, גודלי הפתחים ומאפייני הביצועים שלה תואמים לחלוטין את דגמי SMC.
שאלה 3. האם ניתן להשתמש בחיישנים מגנטיים עם צילינדר זה?
A3. בהחלט. כל צילינדר MGPM מצויד במתנע מגנטי כסטנדרט, מה שמאפשר אינטגרציה קלה עם מתגיות אוטומטיות כגון D-M9N, D-M9B או דומות.
שאלה 4. האם הצילינדר דורש שמייה חיצונית?
תשובה 4. לא, הוא מושמן מראש במפעל עם שמן עילוי באיכות גבוהה ויכול לפעול ללא שמייה נוספת. אם תתחילו להשתמש בשמן דרך משאבה, עליכם להמשיך בכך באופן קבוע.
שאלה 5. מהו הכוח התיאורטי של צילינדר בקוטר 20 מ"מ בלחץ של 0.5 MPa?
תשובה 5. הכוח התיאורטי הוא כ-157 ניוטון (כ-12–16 ק"ג, תלוי בחיכוך) בלחץ פעילות של 0.5 MPa.
שאלה 6. האם זמינים אורכי דחיפה מותאמים אישית?
תשובה 6. כן, למרות שאנו מחזיקים מלאי של אורכי דחיפה סטנדרטיים (מ-10 מ"מ עד 400 מ"מ), אנו יכולים לספק אורכי דחיפה מותאמים אישית כדי לענות על דרישות העיצוב הספציפיות של המכונה שלכם.
שאלה 7. כיצד מטילים המוטות המנחים עומסים צידיים?
המוטות המנחים מחוברים לפלטת חזקה בצד הקדמי. הטעינה מתפזרת דרך השעונים בגוף הצילינדר, מה שמאפשר לו להתמודד עם טעינות צדדיות גבוהות בהרבה מאשר צילינדר מוט סטנדרטי.
שאלה 8. אילו איטמים משמשים בבנייה?
תשובה 8. אנו משתמשים באיטמים מיובאים באיכות גבוהה מסוג NBR ו-TPU (או Viton upon request) כדי להבטיח ביצועי איטום מצוינים וטווח רחב של טמפרטורות פעילות.
שאלה 9. מה משך תקופת השירות?
A9. תלוי במעומס, בתנאי עומס צדדי, במהירות ובאיכות האוויר; בדרך כלל מיליוני מחזורי פעילות עם סינון מתאימה (מומלץ מסנן בגודל 5 מיקרון) ושמנת מתאימה. העיצוב המובנה של המנחה מאריך את חיי החורשה תחת עומס צדדי.
