OEM rūpnīcas ISO15552 standarta pneimatiskās cilindras DNC sērijas divvirziena cietā alumīnija stieņa cilindras vairumtirdzniecības ražotājs
- Pārskats
- Ieteiktie produkti
- IS015552 un VDMA24562 standarta cilindrs;
- Pistona blīvējums sastāv no diviem Y veida vienvirziena blīvējumiem, kuriem ir kompensācijas funkcija, ilgs kalpošanas laiks un zems ieslēgšanas spiediens;
- Kvadrātveida alumīnija caurule bez savienojošā stieņa ir labi noturēta pret koroziju;
- Cilindra amortizācijas regulēšana ir gluda un stabila;
- Pielāgojami cilindri un uzstādīšanai paredzētie piederumi vairākām izmēru specifikācijām.
- Precīza ražošana saskaņā ar ISO 15552 / VDMA 24562. Katrs DNC cilindrs tiek apstrādāts CNC centrās ar urbuma precizitāti, kas atbilst stingriem standartiem. Tas nodrošina vienmērīgu blīvēšanu, atkārtojamu gaitas precizitāti un zemu berzi visā produkta kalpošanas laikā.
- Patentēta Y veida divblīvējuma pistona konstrukcija. Atšķirībā no parastajiem O gredzena vienblīvējuma pistoniem mūsu divdaļīgā Y blīvējuma struktūra dinamiski kompensē blīvējumu nodilumu. Tas nodrošina mērāmi zemāku ieslēgšanas spiedienu, garākus tehniskās apkopes intervālus un gludāku gaitas uzsākšanu — īpaši svarīgi zemspiediena sistēmās vai vertikāli slodzītās lietojumprogrammās.
- Bez stieņu savienotais izspiestais alumīnija profils. Kvadrātveida korpuss ir precīzi izspiests no alumīnija sakausējuma ar integrētām sensoru nišām. Ārējo stieņu savienojumu izvairīšanās samazina svaru līdz 15 % salīdzinājumā ar tradicionālajām stieņu savienojuma konstrukcijām, vienkāršo tīrīšanu (nav spraugu, kur var uzkrāties netīrumi), kā arī nodrošina augstāku korozijas izturību tīrīšanas vai mitrās vides apstākļos.
- Pilnībā regulējama pneimatiskā amortizācija. Abi galaplokšņu vāki aprīkoti ar adatas vārsta regulējamām gaisa amortizatorām. Tas ļauj precīzi pielāgot palēnināšanas rīcību konkrētām slodzēm, samazinot trieciena troksni darba cikla beigās un pagarinot blīvējuma kalpošanas laiku. Plašais amortizācijas regulēšanas diapazons piemērots slodzēm no viegliem instrumentu darbināšanas uzdevumiem līdz smagām presēšanas operācijām.
- Tieša FESTO / SMC savietojamība. Uzstādīšanas caurumu izvietojums, pievienošanas vietu atrašanās vieta, stumbra galu vītņu izmēri un piedevu pieslēguma interfeisi ir dimensiju ziņā identiski FESTO DNC un SMC līdzvērtīgo sēriju modeļiem. Nav nepieciešamas adapteru plates vai atkārtota urbumu urbšana — nomainiet un darbiniet.

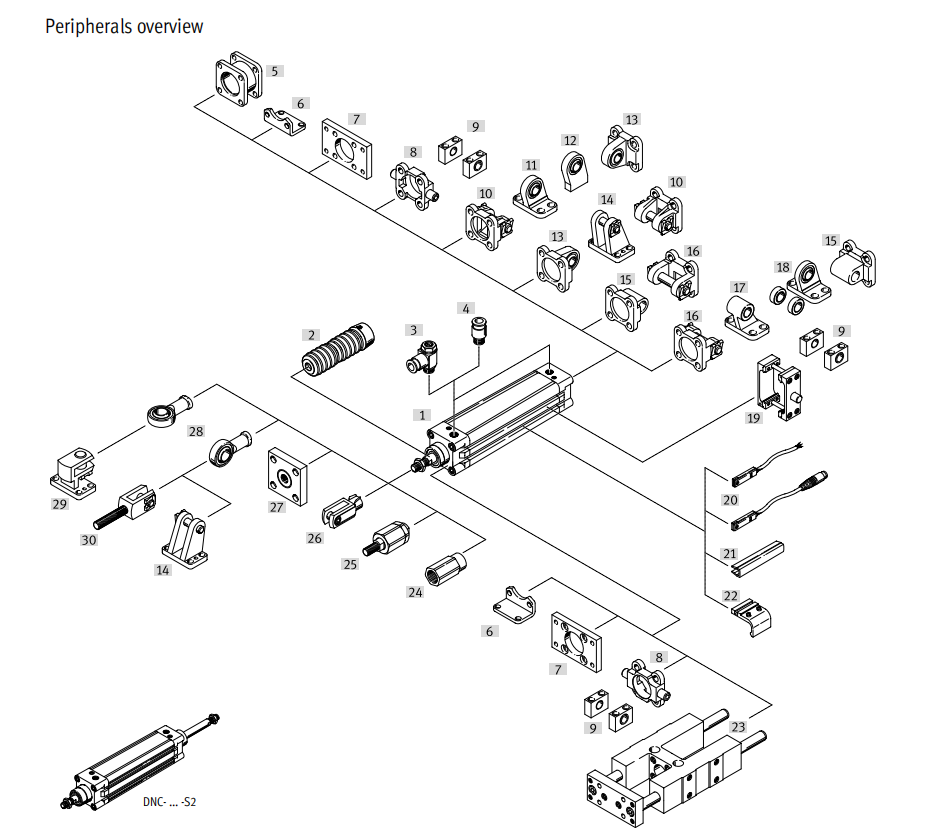

- Plaša piedevu ekosistēma. Pilna savietojamība ar ISO standarta uzstādīšanas piedevām: kāju balstiekārtas (LB), priekšējās un aizmugurējās flanču plates (FA/FB), centrālās griežamās balstiekārtas (CR), griežamās flanču plates, sviru kronšteinus, stumbra galu sfēriskās savienojumvienības un tuvuma sensoru turētājus. Viena cilindru sērija apmierina visus uzstādīšanas scenārijus.
- Magnētiskais svirulements kā standarta aprīkojums. Katrs DNC cilindrs tiek piegādāts ar iebūvētu magnētisko gredzeni, kas ļauj ārēji noteikt stāvokli, izmantojot reida vai cietvielas tuvuma slēdžus, nesakot vaļā cilindru vai nemainot svirulementu.
- Konkurētspējīga kopējā īpašumtiesību izmaksu summa. Ražotāja tiešās cenās bez minimālā pasūtījuma daudzuma kombinācija ar pagarinātām apkopju intervāliem un nomaināmiem blīvējumu komplektiem nodrošina zemākās izmaksas uz vienu ciklu šīs klases ietvaros. Tipisks ROI salīdzinājumā ar OEM zīmolu līdzvērtīgiem produktiem: 30–50% ietaupījumi bez jebkādas veiktspējas samazināšanas.
Produkta iezīme

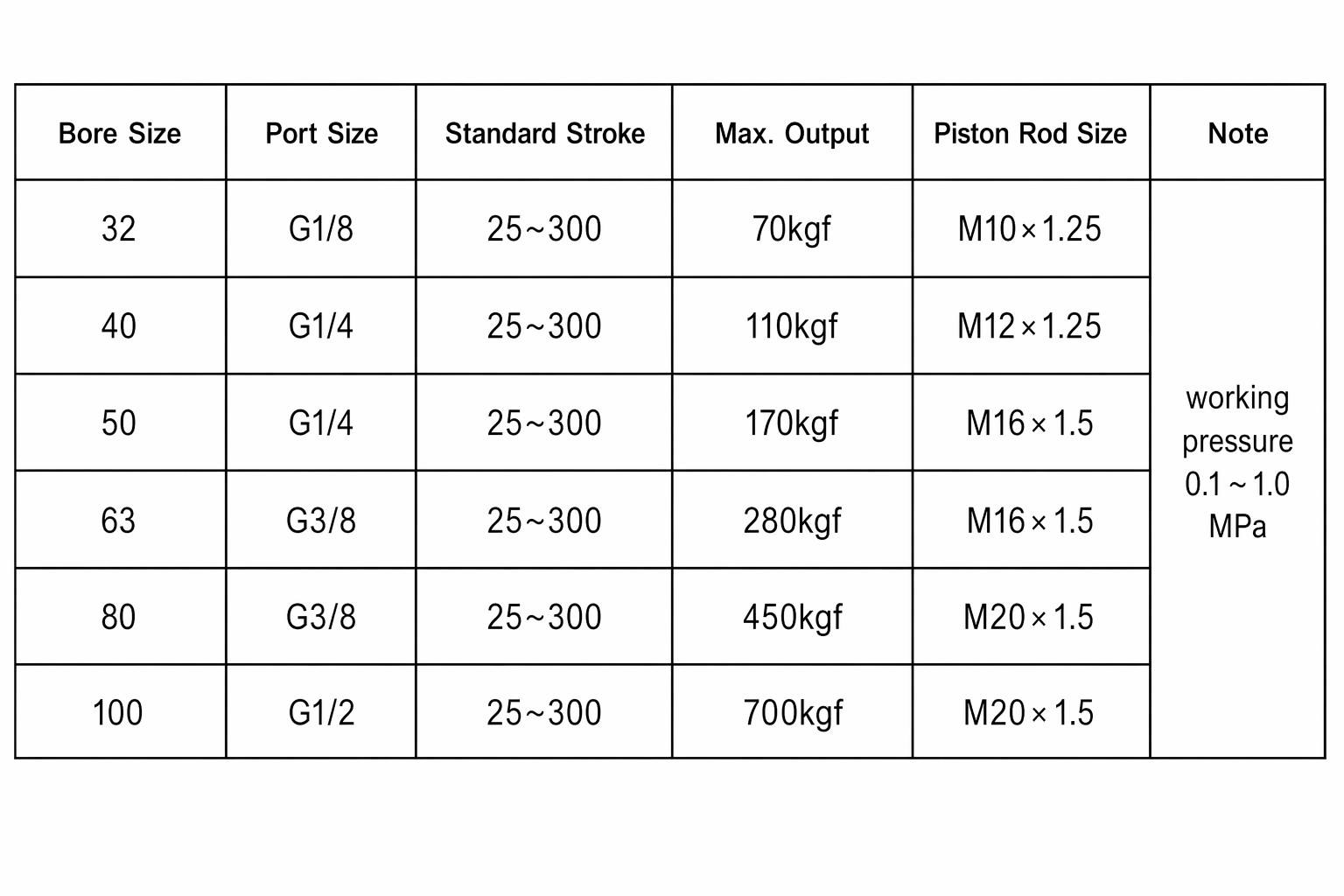

Specifikācija
Caurules izmērs (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
Darbības tips |
Dvīgais darbības |
||||||
Sūknis |
Gāze (jāfiltrē ar 40 µm filtrējošo elementu) |
||||||
Pielikuma tips |
Pamata FA FB CA CB CR LB TC FTC TCM1 |
||||||
Darba spiediens |
0,15~1,0 MPa (22~145 psi) (1,5~10,0 bar) |
||||||
Atvasinājuma spiediens |
1,5 MPa (215 psi) (15 bar) |
||||||
Temperatūra ℃ |
-20~70 |
||||||
Ātruma diapazons mm/s |
30~800 |
30~500 |
|||||
Starpas tolerancija |
0–250 251–1000 1001–1500 |
||||||
Spriedzes tips |
Mainīgs amortizators |
||||||
Regulējama amortizācijas gaita |
27 |
30 |
36 |
40 |
|||
Porta lielums |
1/8" |
1/4" |
3/8" |
1/2" |
|||
Minimālais pasūtījuma daudzums |
10 |
||||||
Piegādes laiks |
5-7 dienas |
||||||
Garantija |
1 gads |
||||||
Maksājuma kārtība |
PayPal; T/T; L/C; D/P |
||||||
Pielāgošanas iespējas
Pielāgošanas vienība |
Opcijas un detaļas |
Tipiskais piegādes laiks |
Starpas garums |
Jebkura neatbilstoša gaita no 1 mm līdz 3000 mm |
3–5 darbadienas |
Cilindra stieņa materiāls |
Standarta materiāls: 45# tērauds (ar cinkota hroma pārklājumu). Iespējamās alternatīvas: 304/316 nerūsējošais tērauds mazgāšanas vai pārtikas kvalitātes vides apstākļos |
5–7 darba dienas |
Pistona stabs |
Standarta vītne: ISO metriskā. Iespējamās alternatīvas: UNC/UNF (collu), pielāgotas vītnes profili, pagarināts/samazināts stieņa gals, vītņots uz vītņota adapteris |
3–5 darbadienas |
Blīvējuma materiāla uzlabojums |
Standarta materiāls: NBR (-20 °C līdz 80 °C). Iespējamās alternatīvas: Viton/FKM (-10 °C līdz 150 °C, ķīmiski izturīgs), PU (augsta nodilumizturība, zemā temperatūra līdz -35 °C) vai pārtikas kvalitātes EPDM |
5–7 darba dienas |
Augstas temperatūras variants |
Pilnīgi metāla blīves un Viton blīvējumi, kas paredzēti nepārtrauktai darbībai līdz 150 °C (krāsns, avtoklāvs, dzinēja testu stends) |
7–10 darba dienas |
Zemas temperatūras variants |
Speciāli zemas temperatūras blīvējumi un eļļa, kas paredzēta darbībai līdz −40 °C (aukstuma krājumtelpas, ārējas arktiskas instalācijas) |
7–10 darba dienas |
Korozijai izturīgs variants |
Pilnīgi nerūsējošā tērauda korpuss, galas vāki un pudeles stienis (304/316L). Cieti anodizēts cilindrs kā iespēja mērenai korozijas aizsardzībai zemākās cenās |
10–15 darba dienas |
Tīrās telpas versija |
Darbība bez eļļošanas, zemu daļiņu emisiju blīvējumi, bez eļļas sausa plānās kārtas iekšējās virsmas eļļošana ISO 5.–7. klases tīrām telpām |
10–15 darba dienas |
Magnētiskās pudeles stiprums |
Standarta magnēts. Pēc pieprasījuma pieejams augstas stiprības magnēts paplašinātai sensora detekcijas zonai vai nesmagētisks pudeles variants |
3–5 darbadienas |
Uzgriežņa vītne |
Standarts: G (BSPP) uzgriežamais savienojums. Iespējas: NPT (ASV standarts), PT (JIS) vai pielāgoti kolektoru savienojumi |
3–5 darbadienas |
Speciāliem pārklājumiem |
Stienis: cieti hromēts, nikelēts vai keramikas pārklājums abrazīvām vides apstākļiem. Korpusa ārējā virsma: cietā anodizācija, PTFE piesātināta anodizācija vai epoksīda krāsa |
7–10 darba dienas |
Dažādu pozīciju variants |
Divi vai trīs cilindri vienā stienī secīgi, lai nodrošinātu daudzpozīciju apstāšanos (3 vai 4 pozīciju cilindrs) |
7–10 darba dienas |
Stieņa caurums variants |
Pistona stienis izvirzās abās galās simetriskai slodzes montāžai vai divpusējai darbināšanai |
5–7 darba dienas |
Sensoru integrācija |
Iepriekš uzstādīti magnētiskie reed kontakti vai cietvielas (PNP/NPN) sensori norādītajās gaitas pozīcijās, ar vai bez LED indikatoriem un atvērtiem vadiem vai M8/M12 savienotājiem |
3–5 darbadienas |
OEM zīmola norāde |
Pielāgota lāzergravēta plāksnīte ar jūsu logotipu, daļas numuru un tehniskajiem datiem. Neitrāla/neuzrakstīta iepakojuma iespēja baltās zīmolas distribūtoriem |
3–5 darbadienas |
Produkta priekšrocības
Kāpēc izvēlēties AIRWORK DNC sērijas cilindrus, nevis vispārīgos standarta cilindrus:
Uzstādīšana un lietojums
1. Kad darbā mainās slodze, jāizvēlas cilindrs ar pietiekamu izvades jaudu.
2. Augstas temperatūras vai korozijas apstākļos jāizvēlas atbilstošs cilindrs ar augstu temperatūras izturību vai korozijas izturību.
3. Vidē ar augstu mitrumu, daudz putekļu vai ūdens pilieniem, eļļas putekļiem un metināšanas atliekām jāveic nepieciešamie aizsardzības pasākumi.
4. Pirms cilindra pievienošanas cauruļvadam, no cauruļvada jānoņem netīrumi, lai novērstu daļiņu iekļūšanu cilindrā.
5. Cilindram izmantotajam vidum jābūt filtrētam līdz 40 µm vai mazāk.
6. Zemās temperatūras apstākļos jāpiemēro pretsalšanas pasākumi, lai novērstu mitruma sasalšanu.
7. Pirms ekspluatācijas cilindram jāveic bezslodzes testa darbība. Pirms darbināšanas amortizācijas ierīce jāpagriež līdz minimumam un pakāpeniski jāatbrīvo, lai izvairītos no pārmērīgas trieciena radītās kaites cilindram.
8. Cilindram darbības laikā jāizvairās no sānu slodzes ietekmes, lai nodrošinātu cilindra normālu darbību un pagarinātu tā kalpošanas laiku.
9. Ja cilindrs tiek demontēts un ilgu laiku glabāts, lūdzu, veiciet virsmas pretkorozijas apstrādi. Gaisa ieplūdes un izplūdes atverēs jāuzliek putekļu aizsargapkārtne.
Bieži uzdotie jautājumi
J1. Vai es varu tieši aizvietot jūsu cilindrus ar SMC/Festo/Parker cilindriem?
A1. Mums ir tieši tādi paši modeļi kā SMC, Festo un Parker, kas atbilst starptautiskajiem standartiem (ISO6431, ISO15552, ISO6432), un kurus var pilnībā izmantot kā oriģinālo SMC/Festo/Parker modeļu aizvietojumus.
J2. Vai jūsu cilindru montāžas izmēri ir tie paši kā oriģinālajiem?
A2. Mūsu montāžas caurumi ir precīzi tādi paši kā oriģinālajos. Mēs varam nosūtīt jums zīmējumus apstiprināšanai, kā arī apstiprināt jūsu vītnes specifikācijas (PT/NPT/G/BSPP).
J3. Ja mans oriģinālais zīmols un modelis vairs nav pieejami, vai jūs varat ieteikt aizvietojuma modeļus, pamatojoties uz veco modeli?
A3. Jūs varat augšupielādēt fotoattēlu vai plāksnīti no sava vecā cilindra, un mēs varēsim ieteikt atbilstošu aizvietojuma modeli.
J4. No kāda materiāla izgatavoti jūsu cilindru blīves? Kādas ir piemērotās ekspluatācijas temperatūras?
A4. Mūsu blīves izgatavotas no NBR (vispārējam lietojumam), Viton (izturīgas pret augstu temperatūru un ķīmisku koroziju) vai PU (izturīgas pret nodilumu). Mēs arī varam pielāgot cilindrus ar speciāliem materiāliem, lai atbilstu jūsu vajadzībām.
J5. Kāda ir cilindra amortizācijas metode? Vai tā ir regulējama?
A5. Cilindru amortizācijas metodes ietver gumijas amortizāciju, gaisa amortizāciju un gaisa amortizācijas regulēšanas vārsta novietojumu, kas ir būtisks faktors, lai samazinātu aprīkojuma vibrācijas.
J6. Vai es varu pasūtīt speciālu vilkmes garumu? Cik ilgs ir piegādes laiks?
A6. Mēs varam pielāgot jebkuru vēlamo garumu, un pielāgošanas laiks parasti ir 3–5 dienas.
J7. Vai virzuļa stienim (PistonRod) ir virsmas apstrāde? Kāda ir tā korozijas izturība?
A7. Mūsu virzuļa stieņi ir cinkoti ar cieto hromu un izgatavoti no nerūsējošā tērauda, nodrošinot lielisku izturību pret nodilumu.
J8. Kāds ir jūsu garantijas termiņš? Ko darīt, ja rodas noplūde?
A8. Mūsu produktiem parasti piemēro 12–18 mēnešus ilgu garantiju. Mēs nodrošinām remonta komplektu un videoinstrukcijas, kā novērst noplūdes.
Jautājums 9. Vai Jūs atbalstāt nelielus pārbaudes pasūtījumus? Vai ir nepieciešams pasūtīt vismaz vienu pilnu kastīti?
Atbilde 9. Krājumā esošiem preču vienībām nav minimālā pasūtījuma daudzuma (MOQ), un mēs atbalstām arī nelielu paraugu daudzumu.
Jautājums 10. Kāds ir piegādes laiks? Vai ātriem remonta pasūtījumiem ir pieejams paātrināts piegādes kanāls?
Atbilde 10. Nelieliem un steidzamiem pasūtījumiem mēs varam veikt piegādi trīs dienu laikā, jo mums ir liels krājums uzglabātās preces.
Q 11. Vai varat nodrošināt testu ziņojumus, kas atbilst RoHS/CE/ISO standartiem?
Atbilde 11. Mūsu produkti atbilst RoHS/CE/ISO standartiem, un mēs varam nodrošināt attiecīgos sertifikātus.
