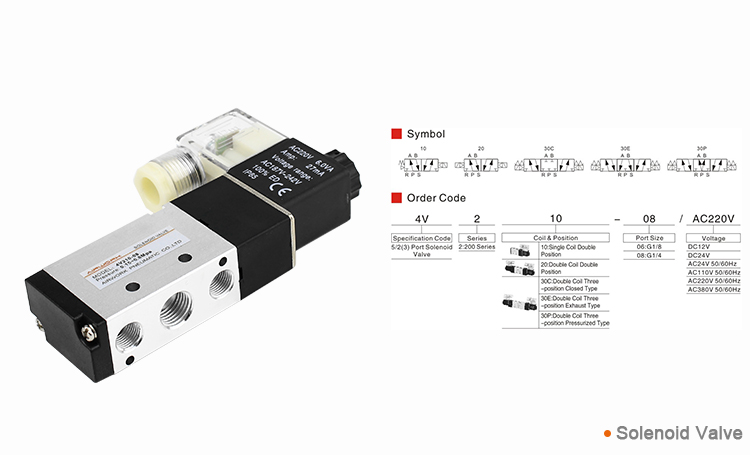

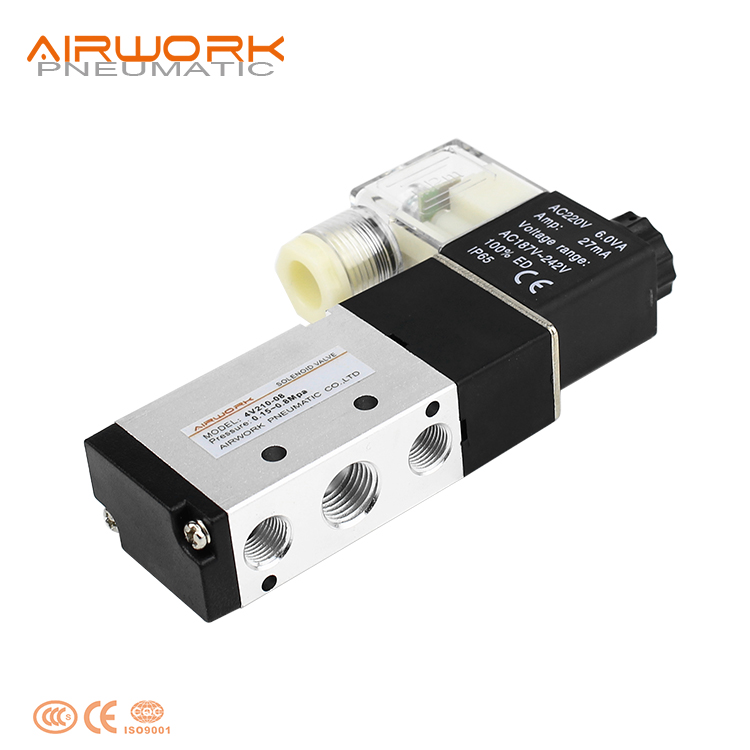

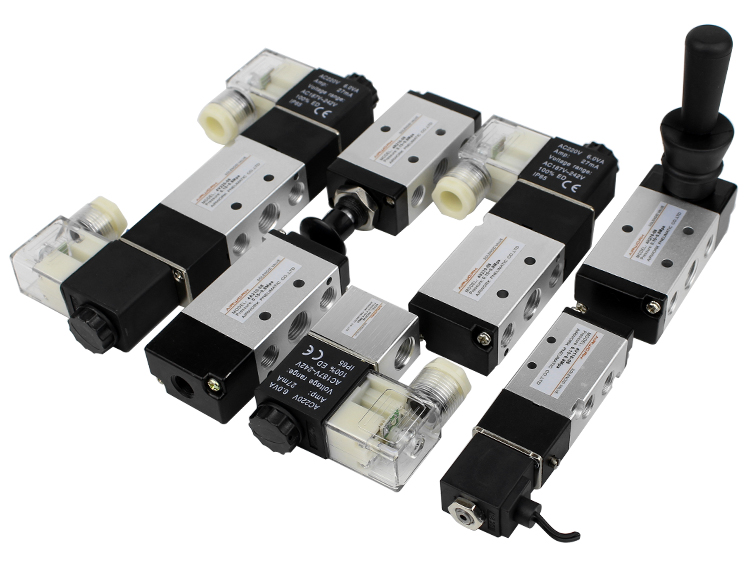

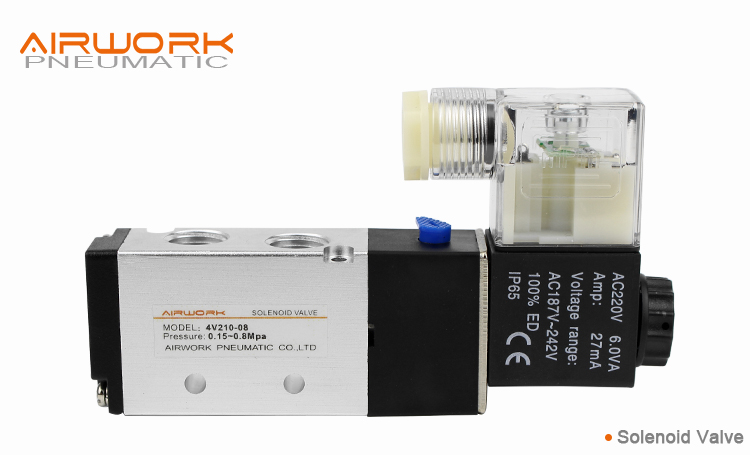

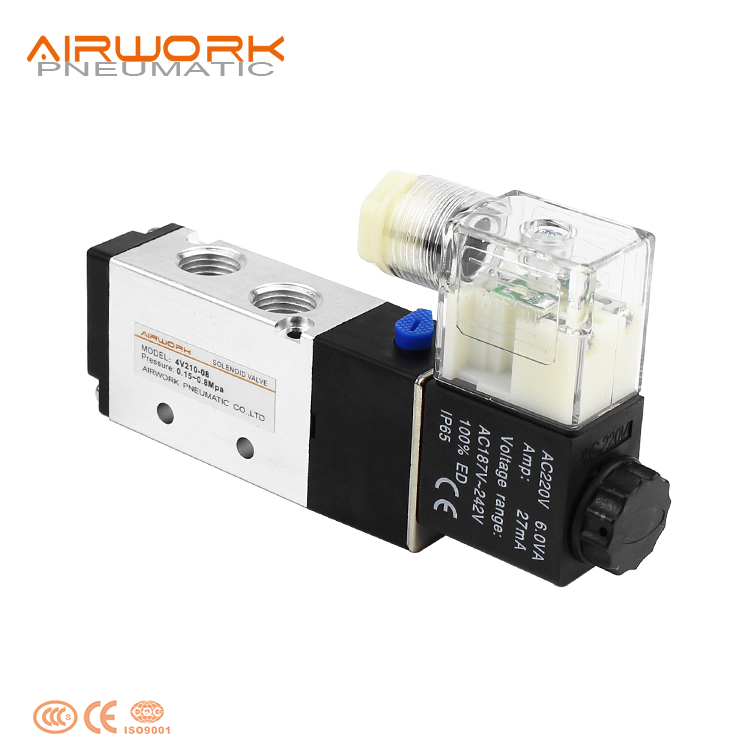

יצרן שסתומי אלקטרו-מגנט פנאומטיים מהסדרה 4V210 (5/2 דרכי) ישירות מהמפעל של ה-OEM, שסתום בקרת אויר חד-סליל או דו-סליל שמתאים ל-Airtac ו-SMC

תיאור מוצר מפורט:

סדרת ה-CMK2 היא הצילינדר הבסיסי של CKD בקוטר בינוני, שתוכנן לאוטומציה תעשייתית כללית, שבה אמינות ועמידות לקלקול הם דרישות בלתי נפקות. קוטרי הצילינדר נעים בין 20 מ״מ ל-40 מ״מ, ואורכי המעבר הסטנדרטיים נעים בין 5 מ״מ ל-750 מ״מ.

המאפיין המובהק שלו הוא הבנייה לשימוש בכל מזג אוויר: מוט הפיסטון, הסוגר בקצה המוט, המוטות החוזקים, הסוגרים של המוטות החוזקים וגופי שסתום הק Cushion עשויים כולם מפלדת אל חלד סטנדרטית. בשילוב עם צינור האלומיניום בעל עיבוד אנודה קשה, זה מספק עמידות לקלקול שמעל בהרבה לעמידות הסטנדרטית של צילינדרים כלליים בקטגוריته — מה שהופך את ה-CMK2 מתאים להתקנות בחוץ, באזורים הנחוצים לניקוי במים, וסביבות מפעלים לחות.

הסדרה מציעה כיסוי ייחודי של גרסאות. ה-CMK2 (סטנדרטי) הוא דו-פעלי עם מוט יחיד. ה-CMK2-S הוא חד-פעלי עם החזרת קפיץ לישומים שבהם נדרשת ביטחון באירוע כשל. ה-CMK2-P וה-CMK2-R מספקים יכולת התאמה של המרחק שהמך מבצע, לצורך מיקום מדויק על עצם עיכוב קשיח. ה-CMK2-M כולל מנגנון מדריך פנימי שאינו מסתובב. טווח רחב של גרסאות עם התקנה עצמית (ללא סגירה) מאפשר אינטגרציה קבועה של יצרן ציוד מקורי כרכיב לכל החיים, שאינו ניתן לשירות.

כיסוי המוט הריבועי מאפשר הרכבה ישירה ללא תומכות, ומביא לגובה נמוך ביותר. טווח רחבים של אביזרים מכסה כל מצב התקנה אפשרי.

יישום תעשיות:

ה-CMK2 משמש בخطوط אוטומציה כלליות ובקווי montage ללחיצה, לכידת חלקי קטן, לסירוג ולמעבר של חלקי קטן, כאשר ציוד הصلב הנירוסטה שלו מבטיח ביצועים מהימנים בסביבות מפעליות לחות או קורוזיביות בדרגה קלה. במכונות אריזה, הוא מפעיל את כנפי התיבות, מוציא מוצרים קטנים, ממוקם את מכונות הדבקת התוויות וסוגר את המנגנונים להדבקת החתימות עם חוזק חוזר-חזרתי עקבי.

תעשיית עיבוד המזון והמשקאות נהנית מהבנייה הסטנדרטית של ה-CMK2 מפלדת נירוסטה, ושימוש בה להפעלת שערים מסירים, למיקום שסתומים למילוי ולעצירת קונveyor קטנים באזורים שבהם מתבצעת שטיפת מכונות, שם צילינדרים מצופי אבץ יחלו להתפורר במהרה. מכונות טקסטיל וביגוד משתמשות ב-CMK2 להפעלת מכונות גזירת החוט, להרמת רגלי המלחיצה, לפעולת הלוח הקטן של מכונות הלחיצה ולהדבקת תווית התג.

במONTאז' אלקטרוני, ה-CMK2 מספק תקיעת לוחות מעגלים מודפסים (PCB), פעולת מחט בדיקה, דחיפה של חיבורים קטנים ותפיסה של מסכות כיסוי קונפורמלי.

תעשיית ההדפסה וההמרה משתמשת ב-CMK2 להנעה של גלגלות הדפסה בפורמט קטן, למיקום מדריכי נייר ולرفع ראש הדפסת גושיות. יישומים בסביבות פתוחות ולחות — כמו מתנעיות שערים, ציוד חקלאי והנעה של שסתומים בטיפול במים רעילים — הם התחומים שבהם החומר הסטיני stainless החיצוני המלא של ה-CMK2 יוצר הבדלה אמיתית לעומת צילינדרים סטנדרטיים. פונקציות עזר במכונות עיבוד מתכת ופעולות תפיסה, הגנה ודחיסה בעיבוד עץ משלימות את פרופיל היישומים שלו.

תכונה של המוצר:

1. מצב פיקוד: באפשרותך לבחור בין פיקוד חיצוני או פנימי;

2. מבנה עמוד מחליק, איטום טוב ותגובה רגישה;

3. שסתומי סולנואיד תלת-מצביים מציעים שלוש אפשרויות לתפקידי מרכז.

4. שסתום אלקטרומגנטי דו-ראשוני עם שני מיקומים בעל פונקציית זיכרון.

5. החור הפנימי מעובד בטכנולוגיה מיוחדת, מה שמביא לחוסר חיכוך נמוך, ללחץ הפעלה נמוך ולתקופת חיים ארוכה.

6. אין צורך בשמן או שימון;

7. קבוצת השסתומים יכולה להיות מאוחדת לבסיס כדי לחסוך במרחב התקנה.

8. מכשיר ידני מצורף כדי לסייע בהתקנה ובאCommissioning.

9. קיימים רבדים רבים של מתח סטנדרטי לבחירה.

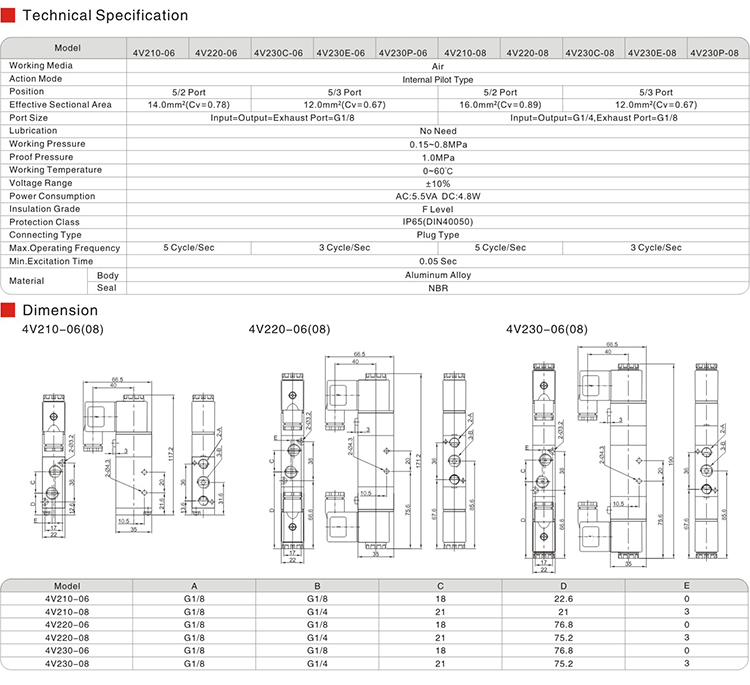

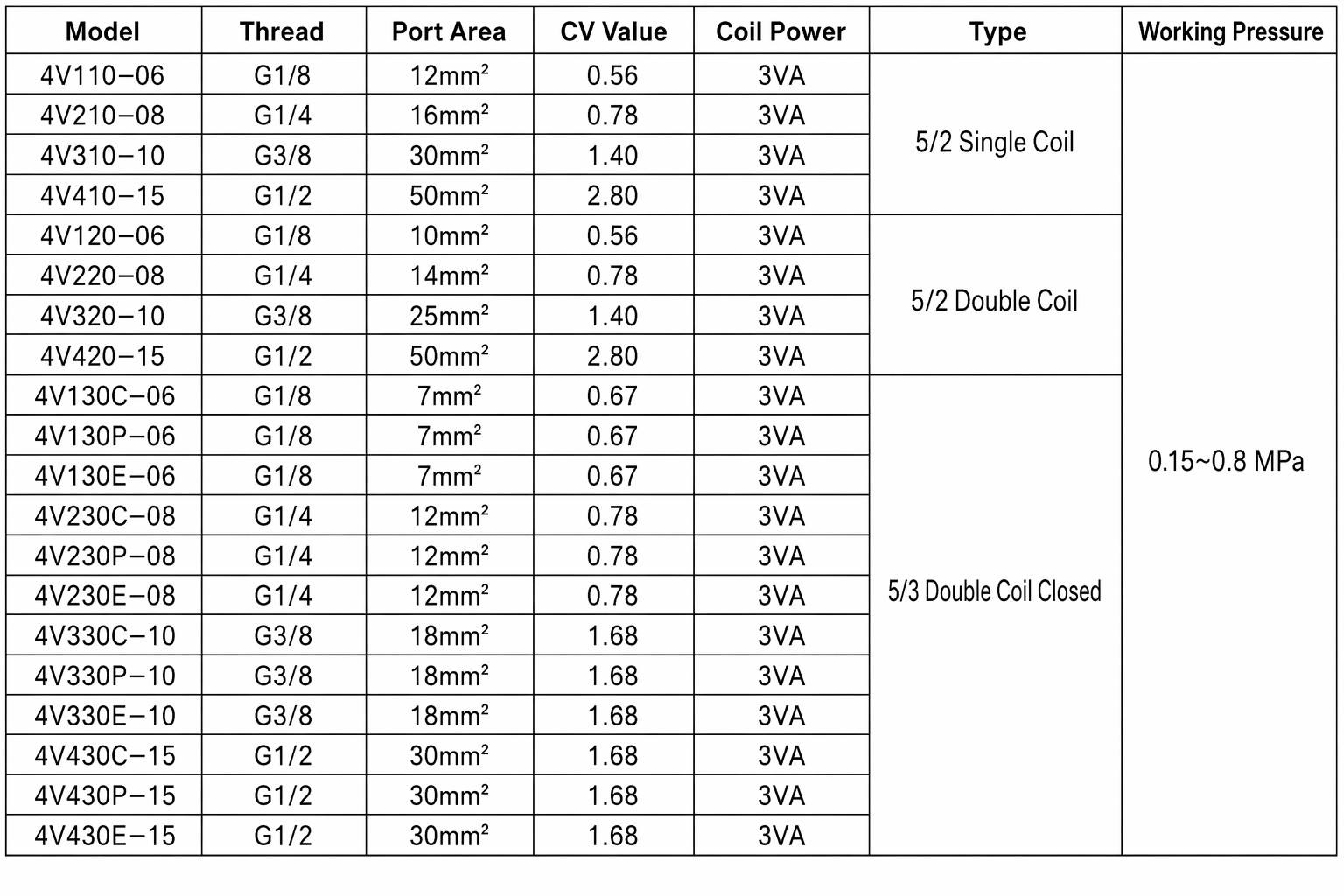

מפרט：

אפשרויות התאמה אישית

יתרונות המוצר

• רכיבים חיצוניים מלאים מפלדת אלות — סטנדרטי, לא אופציה. מוט הפיסטון, הסיפון בקצה המוט, ארבעת מוטות הקישור, ספיגות מוטות הקישור וวาליות הכבישה הן כולן מפלדת אלות לפי הגדרה. רוב הצילינדרים המתחרים משתמשים במוטות קישור מפלדה פחמנית מצופה אבץ שמתחלקות לחולדה תוך חודשים. ה-CMK2 מספק עמידות לכל החיים בפני חלודה ללא עלות נוספת.

• כיסוי מרובע למוט — התקנה ישירה ללא תומכים. הכיסוי הקדמי של המוט מעוצב כמרובע עם חורים דרכיים, מה שמאפשר להתקין את הצילינדר ישירות על משטח מישורי באמצעות ברגים. זה מאפס את העלות, הגובה והמורכבות בהזדהות של תומכי הרגליים — הצילינדר יושב באופן צמוד למסגרת המכונה כדי להשיג את הגובה הנמוך ביותר האפשרי בעת ההתקנה.

• גרסת חיבור עצמאי (מוצק) לאינטגרציה על ידי יצרנים. משתמשת בהרכבה של מפרק מתנפח במקום באחיזות ציר מקושרים. מפחיתה את מספר החלקים, מאפסת את התרחבות הציר עקב רעידה ומספקת צילינדר אטום לתקופת חיים ללא אפשרות התערבות, במחיר נמוך יותר מהגרסה שמתאפשרת תחזוקה. מתאימה במיוחד לציוד יצרנים בكمיות גדולות.

• גרסאות עם סיבוב משיכה ניתן להתאים — עיכובים מדויקים מובנים. ה-CMK2-P (ניתן להתאים בעת ההתארכה) וה-CMK2-R (ניתן להתאים בעת ההכווצה) כוללים עיכוב חריצי ישירות בתוך הצילינדר. אפשר לקבוע מיקומי עיכוב מכניים מדויקים ללא צורך בעיכובים קשיחים חיצוניים או עיבוד מיוחד של ציוד. מתאימה במיוחד להתאמת דיוק במהלך ההגדרה או בין ריצות ייצור של מוצרים.

• גרסת אי-סיבוב — קומפקטית עם מניעת סיבוב. ה-CMK2-M משתמשת במנגנון מדריך פנימי כדי למנוע סיבוב של מוט הפיסטון בלי להוסיף רוחב, גובה או מסילות מדריכות חיצוניות. מספקת את התפקוד של צילינדר מודרך בתוך טווח המידות הסטנדרטי של גוף עגול.

• צינור אלומיניום מאנודיזציה קשה — הגנה פנימית. הצינור של הגליל מאנודיזציה קשה מבפנים, ויוצר משטח חורק עמיד לבלאי ולחומרה. בשילוב עם רכיבים חיצוניים מפלדת אלות, ה-CMK2 עמיד גם בפני בלאי פנימי וגם בפני התקפות סביבתיות חיצוניות.

• החלפה ממדית 1:1 של CKD CMK2. כל הממדים להרכבה, המרחק בין המוטות התומכים, מיקומי הפתחים, נאצות קצה המוט והמשטחים להרכבת אבזרים תואמים בדיוק את مواصفות ה-CKD CMK2. החלפה ישירה ללא צורך בשינויים.

יישום:

• אוטומציה תעשייתית כללית: תחנות הרכבה, מכונות אריזה, מערכות העברת חומרים
• מכונות עיבוד מתכת: אחז חלקי עבודה, החלפת כלים, מנגנוני הזנה
• מכונות עיבוד עץ: דחיסה, מיקום, העברת לוחות
• מכונות טקסטיל: בקרת מתח, הנעה של גלגלים מדריכים, טיפול בחוטים
• מזון ומשקאות: עם מוט נירוסטה ואובן שמן מתאים למזון באופציה
• ייצור רכב: אמצעי חיזוק להלכה, קווי montaż של גוף הרכב, בדיקת רכיבים
• הדפסה והמריה: מיקום גלילים, הפעלת להבים לחתיכה, בקרת רישום

התקנה ושימוש:

• הרכבה: כיסוי מוט מרובע מאפשר הרכבה ישירה באמצעות ברגים ללא ציריות — השיטה הנמוכה ביותר בגובה. לחלופין, ניתן להשתמש בצירית LB, בפלנשה FA/FB, במערכת סיבוב CR או במחבר CA/CB. להדק את הברגים באופן רופף, לבצע 2–3 מחזורי תנועה מלאים כדי לאפשר יישור עצמי, ולאחר מכן להדק לפי המומלץ.
• צינורות: לחבר צינור אויר לשני הפתחים. הפתחים הם בעלי ר THREAD מקווץ מסוג Rc (PT) — להשתמש באבזרים תואמים עם חומר איטום חרירים. לשם בקרה על המהירות, להתקין שסתומים חד-כיווניים לבקרת זרימה עם בקרה על הזרימה החוצה.
• אספקת אויר: להשתמש באויר דחוס מסונן עד גודל 40 מיקרון או קטן יותר. אפשר לפעול עם או בלי שמן שיזון. הלחץ המרבי בעבודה: 1.0 MPa (10 בר).
• כיתוב (סוג כרית אויר): התחל עם שסתומי המחט של הכיתוב סגורים לחלוטין. הפעל את הצילינדר מספר פעמים ופתח לאט לאט עד שהמטען מאט באופן חלק ללא התחברות קשה לתחתית. אל תכריך יותר מדי.
• התאמת המרחק (CMK2-P/CMK2-R): הרף את אום החיזוק, סובב את בורג ההתאמה כדי לקבוע את מיקום העצירה, וכרכו מחדש את אום החיזוק. בדוק באמצעות מחזור יבש לפני הטעינה.
• מניעת עומס צדדי: ודא שהמטען מיושר לציר של מוט הפיסטון. צילינדרים בעלי גוף עגול אינם מעוצבים להחזיק עומסים צדדיים — השתמש בגירסה שאינה מסתובבת (CMK2-M) או בהנחת מדריך חיצוני אם אי אפשר להימנע מכוחות צדדיים.
• הגנה מפני קורוזיה: מוט נירוסטה, מוטות חיבור ואומים מספקים הגנה פנימית. בסביבות רחיצה, הגן גם על חיבורי היציאות והצינורות מהזרקה הישירה.
• אחסון לטווח ארוך: משוך את מוט הפיסטון לחלוטין, השם שמן נוגד חלודה על המשטחים הגלויים, והכן כיסויי אבק על היציאות. אחסן בסביבה יבשה.

שאלה נפוצה

שאלה 1: CMK2 לעומת 24N2A — איך לבחור?

A1.CMK2: מוט חיבור עגול, קוטר חור 20–40 מ״מ, ציוד נירוסטה סטנדרטי, סטנדרט CKD. 24N2A: ISO 6432, קוטר חור 16–25 מ״מ, גוף נירוסטה, סטנדרט Camozzi/Festo/SMC. בחרו CMK2 לצורך תאימות ל-CKD ולמוטות חיבור נירוסטה. בחרו 24N2A לצורך התאמה הדדית בין מותגים מרובים לפי תקן ISO.

שאלה 2. סטנדרטי לעומת מתנפח — מה לבחור?

תשובה 2. סטנדרטי (מוט חיבור): ניתן לתחזק, איטמים ניתנים להחלפה. מתאים ביותר למשתמשים סופיים ולציוד שניתן לתחזק. מתנפח (מחוסם): הרכבה קבועה, לא ניתנת לתיקון, עלות נמוכה יותר. מתאים ביותר לייצור המוני של יצרני מכונות, כאשר הצילינדר הוא רכיב חד-פעמי.

שאלה 3: אילו אפשרויות התקנה זמינות?

תשובה 3. הרכבה ישירה (מכסה מוט מרובע — פרופיל נמוך ביותר), תומך רגלי (LB), פלנזה קדמית/אחורית (FA/FB), תומך מרכזי (CR), מחבר עין (CA/CB). כל התומכים תואמים ל-CKD.

שאלה 4. סוג החוט של הפתח?

תשובה 4. חוט מתכווץ Rc (PT) כסטנדרט. חוט גלילי G (BSPP) וחוט מתכווץ NPT זמינים בהתאמה אישית.

שֶׁאֱ5. אֵיזו תְּקָלָה רְגִילִית?

לנקות את מוט הספיגה אחת לשבוע. לבדוק דליפות פעם בחודש. לאמת את זמן המחזור של המוט שלוש פעמים בשנה. להחליף את החתימות אחת לשנה אם מספר המחזורים עולה על שני מיליון. העיצוב עם מוטות קשירה מאפשר החלפת חתימות ללא צורך בפירוק הצילינדר.

ש6. האם אפשר להחליף את החתימות בעצמי?

ת6. כן, בסוג הסטנדרטי — לפתוח ארבעה ברגים של מוטות הקשירה, להסיר את הכיסוי, להחליף את החתימות, ולרכב מחדש. בסוג הלחיצה-עצמית אין אפשרות לתיקון — יש להחליף את כל הצילינדר.

שֶׁאֱ7. הַחלָּפָה יְשִׁירָה ל-CKD CMK2?

ת7. כן — התאמה ממדית 1:1. אותו סוג התקנה, מרחק זהה בין מוטות הקשירה, פתחי זרימה, ר THREAD של מוט, וממשקים לרכיבים נוספים. ניתן להתקין במקום הישן ולחבר מחדש.

שֶׁאֱ8. מַה הַמִּשְׁתָּרָה?

א8. 12–18 חודשים על פגמים ייצור. החלפה ללא תשלום לתביעות תקפות. קיטים למסגרות וסרטוני תיקון מוצעים. דוגמיות נשלחות תוך 3 ימי עבודה.
