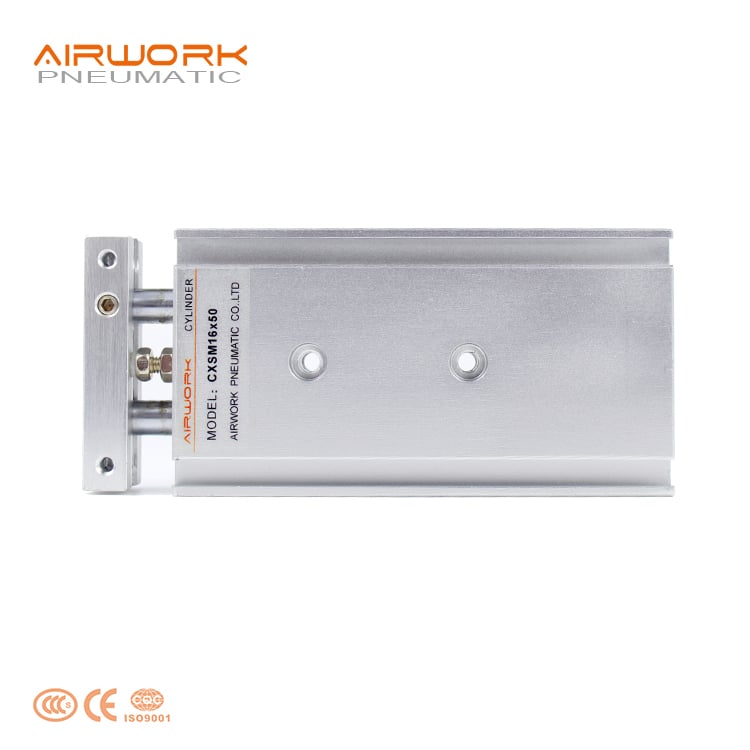

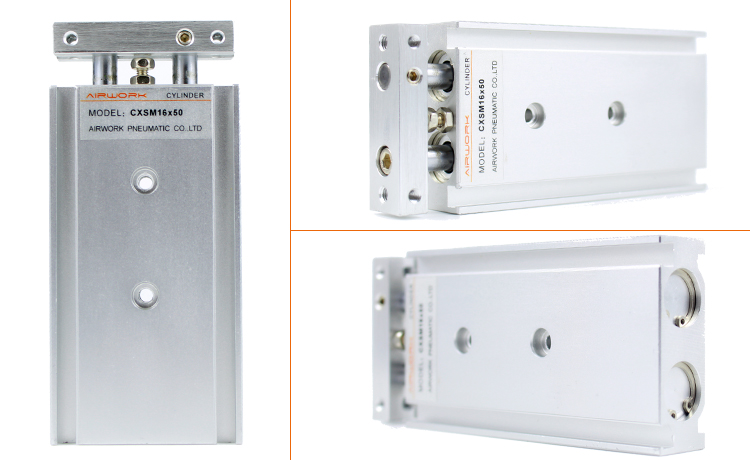

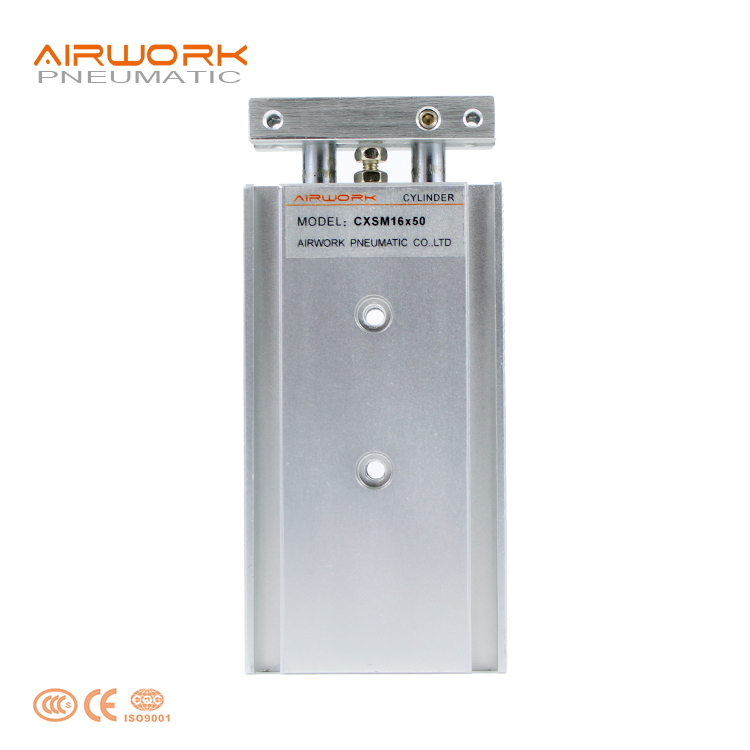

سیلندرهای دو محوری دوگانه سری CXSM

توضیحات دقیق محصول:

طراحی‌شده برای پایداری و دقت، سیلندر دو میله‌ای سری CXSM از دو میله پیستون موازی استفاده می‌کند تا نیروی تراکمی دو برابر سیلندرهای استاندارد را فراهم کند و در عین حال مقاومت عالی در برابر بارهای جانبی را تضمین نماید. بدنه ساخته‌شده از آلیاژ با استحکام بالا و حلقه مغناطیسی یکپارچه، سازگاری این سیلندر را با سنسورهای خودکار برای ادغام بدون درنگ در سیستم‌های کارخانه‌های هوشمند فراهم می‌سازد. آیا قصد به‌روزرسانی یک سیستم موجود از نوع SMC را دارید یا قصد ساخت یک ماشین CNC جدید را دارید، سری CXSM با دوام و حرکت خطی نرمی که برای محیط‌های صنعتی پرتلاش مورد نیاز است، تأمین می‌کند.

ویژگی محصول：

۱. توان دو برابر نیروی تراکمی: طراحی دو میله پیستون، نیروی خروجی دو برابر سیلندرهای معمولی را فراهم می‌کند.

۲. دقت بالای غیرچرخشی: حرکت خطی دقیق را با انحراف حداقلی تضمین می‌کند و برای موقعیت‌یابی با دقت بالا ایده‌آل است.

۳. طراحی راهنما یکپارچه: بلبرینگ‌های باکیفیت داخلی مقاومت عالی در برابر بارهای جانبی و عمر طولانی را فراهم می‌کنند.

۴. آماده‌ی مغناطیسی: مغناطیس داخلی استاندارد برای تشخیص موقعیت با سوئیچ‌های خودکار

۵. فشرده و صرفه‌جویی در فضا: طراحی جمع‌شونده امکان نصب در فضاهای مکانیکی باریک را بدون کاهش عملکرد فراهم می‌کند.

۶. سفره قابل تنظیم: با گزینه‌های سفره قابل تنظیم (بامپرهای لاستیکی یا جاذب‌های ضربه) موجود است تا برخورد را به حداقل برساند.

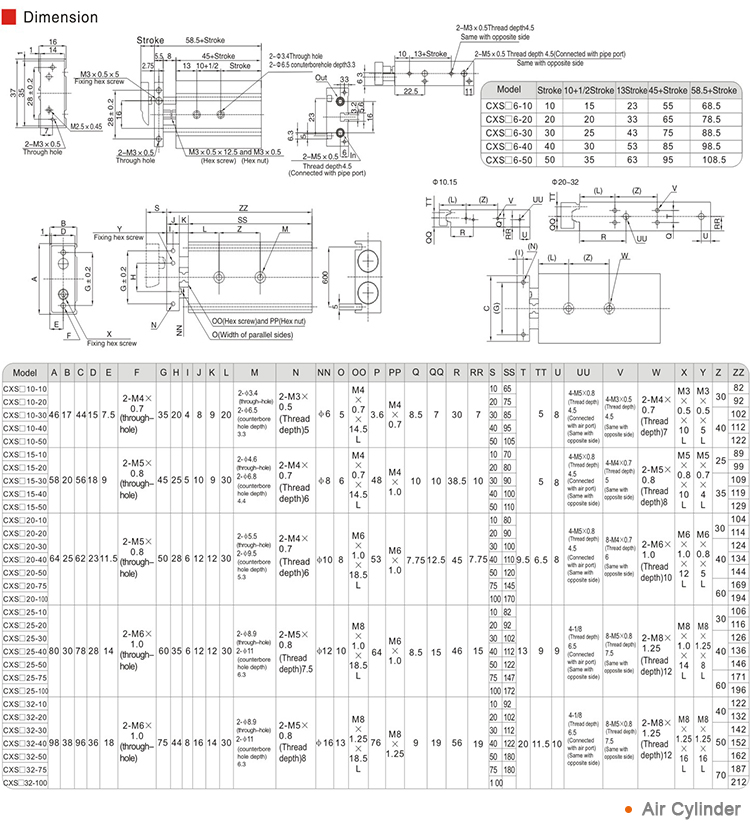

مشخصات：

کاربرد ：

۱. اتوماسیون آزمایشگاه‌های داروسازی و پزشکی:

برای کار با معرف‌ها و لوله‌های آزمایشی، حرکتی نرم و تکرارپذیر مورد نیاز است. سیلندرهای CXSM در ایستگاه‌های اتوماتیک بستن و باز کردن درپوش‌ها یکپارچه شده‌اند. طراحی دو میله‌ای این سیلندرها امکان نصب گیرنده‌های تخصصی را فراهم می‌کند که می‌توانند گشتاور بالایی را به درپوش‌ها وارد کنند بدون اینکه آب‌بندی داخلی سیلندر را پیچانند. طراحی فشرده و بدون روغن آن نیز با استانداردهای محیط‌های تمیز مورد نیاز در تولید داروها سازگان دارد.

۲. بسته‌بندی با سرعت بالا و برچسب‌زنی دقیق:

در ماشین‌آلات برچسب‌زنی، سر کاربرد باید در مسیری کاملاً خطی و بدون هرگونه ارتعاش یا چرخش حرکت کند. سیلندر CXSM با ثبات مطلق، ستامپ برچسب‌زنی را به حرکت درمی‌آورد و اطمینان حاصل می‌کند که هر برچسب دقیقاً با زاویه‌ای یکسان روی محصول قرار می‌گیرد، حتی در سرعت‌هایی معادل صدها چرخه در دقیقه. علاوه بر این، میله‌های راهنماي مقاوم آن امکان استفاده از آن به‌عنوان «پُشر» یا «دایورتر» روی نوار نقاله را فراهم می‌کند و به‌راحتی ضربه‌های جانبی جعبه‌ها یا بطری‌های سنگین را تحمل می‌کند.

۳. الکترونیک دقیق و مونتاژ SMT:

در خطوط تولید SMT با تراکم بالا، سیلندر CXSM انتخاب اولیه برای عملیات پیک‌اند‌پلیس با سرعت بالا است. طراحی دو میله‌ای آن «صفر چرخش» را تضمین می‌کند که برای کار با اجزای میکروسکوپی مانند تراشه‌های SMD و سنسورها بسیار حیاتی است. برخلاف سیلندرهای تک‌میله‌ای که ممکن است کمی پیچش داشته باشند، CXSM نوک مکنده یا گریپر را کاملاً هم‌محور نگه می‌دارد و از عدم تراز شدن اجزا در فرآیندهای قرار دادن یا لحیم‌کاری با سرعت بالا جلوگیری می‌کند.

نصب و استفاده:

۱. بررسی تراز: بار را تا حد امکان در وسط دو میله قرار دهید تا طول عمر بوش‌های راهنما به حداکثر برسد.

۲. نظافت لوله‌کشی: تمام خطوط هوا را قبل از اتصال به پورت‌های سیلندر شستشو دهید تا از آسیب به آببندی جلوگیری شود.

۳. تنظیم سرعت: همیشه از کنترل‌کننده‌های سرعت (کنترل جریان) برای راه‌اندازی آرام سیلندر استفاده کنید و سپس سرعت را به مقدار مورد نیاز تنظیم نمایید تا از آسیب ناشی از برخورد داخلی جلوگیری شود.

۴. نصب سنسور: سوئیچ‌های خودکار را در شیارهای بدنه قرار داده و پیچ تنظیم را محکم کنید. مطمئن شوید که سنسور در موقعیتی قرار گرفته است که در انتهای حرکت فعال می‌شود.

۵. تنظیم بافر: در صورت استفاده از نسخه با طول مسافت قابل تنظیم، پس از تعیین فاصله مورد نیاز حرکت، مهره قفل را محکم کنید.

سوالات متداول

سوال ۱: آیا سیلندر CXSM جایگزین مستقیم سری SMC CXS است؟

A1. بله. سری CXSM ما طبق استانداردهای فنی و ابعادی ۱:۱ طراحی شده است. سوراخ‌های نصب، اندازه‌های رزوه و منحنی‌های عملکرد با سری SMC CXS مطابقت دارد و امکان جایگزینی بدون نیاز به اصلاح ماشین شما را فراهم می‌کند.

سوال ۲. تفاوت نسخه‌ی بوش پایه و نسخه‌ی بلبرینگ چیست؟

پاسخ ۲. نسخه‌ی بوش پایه (استاندارد) برای حرکات عمودی و کاربردهای عمومی هل دادن مناسب است. نسخه‌ی بلبرینگ (CXSML) اصطکاک کمتری دارد و برای کاربردهای افقی با بارهای جانبی قابل توجه مناسب‌تر است.

سوال ۳. آیا می‌توانم طول حرکت سیلندر CXSM را تنظیم کنم؟

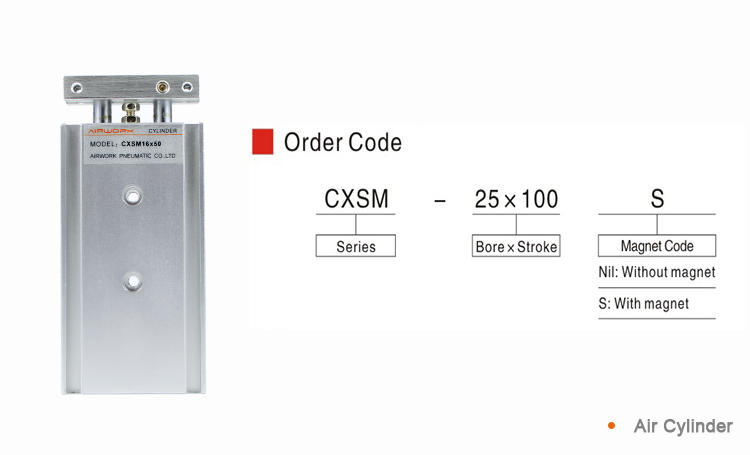

پاسخ ۳. مدل‌های استاندارد دارای طول حرکت ثابت هستند. با این حال، نسخه‌ی «طول حرکت قابل تنظیم» (با پسوند -AS، -BS یا -CS) را ارائه می‌دهیم که امکان کاهش طول حرکت خروجی را تا ۰ تا ۵ میلی‌متر یا بیشتر با استفاده از پیچ‌های تنظیم فراهم می‌کند.

سوال ۴. آیا طراحی دو میله‌ای به این معناست که حجم هوای مصرفی دو برابر می‌شود؟

خیر، مدل A4. اگرچه این سیلندر دو برابر نیروی معمولی تولید می‌کند، مصرف هوا متناسب با مساحت کل دو پیستون است. این سیلندر برای کاربردهایی که نیاز به نیروی بالا در فضای محدود دارند، بسیار کارآمد است.

سوال ۵: چه سوئیچ‌های خودکاری با این سیلندر سازگان هستند؟

پاسخ ۵: بدنه سیلندر CXSM دارای شیارهای یکپارچه‌ای است که با سنسورهای استاندارد D-A93 (رید)، D-M9B (PNP) و D-M9N (NPN) سازگان است. این سنسورها در فروشگاه ما موجود هستند و می‌توانند از پیش نصب شوند.

سوال ۶: حداکثر بار جانبی که سیلندر CXSM می‌تواند تحمل کند تا خم نشود چقدر است؟

پاسخ ۶: طراحی دو میله‌ای این سیلندر مقاومت بسیار بالایی در برابر گشتاور دارد. به‌عنوان مثال، سیلندر CXSM با قطر داخلی ۲۰ میلی‌متر می‌تواند نیروی جانبی بسیار بیشتری را نسبت به یک سیلندر استاندارد تک‌میله‌ای ۲۰ میلی‌متری تحمل کند. لطفاً برای مشاهده حداقل مجاز بار جانبی بر حسب نیوتون‌متر (N·m) به جدول «بار جانبی مجاز» در کاتالوگ کامل ما مراجعه نمایید.

سوال ۷: آیا در حین کار، روغن‌کاری لازم است؟

A7. سی‌اکس‌اس‌ام (CXSM) از قبل با روغن‌کاری شده با گریس مصنوعی با کیفیت بالا و برای استفاده در حالت «بدون روغن‌کاری» طراحی شده است. اگر تصمیم به استفاده از روغن‌کار داخلی دارید، باید به‌طور مداوم از آن استفاده کنید تا از شسته‌شدن گریس اصلی جلوگیری شود.

سوال ۸. آیا این سیلندر را می‌توان در محیط‌های با دمای بالا به‌کار برد؟

پاسخ ۸. محدودهٔ کاری استاندارد تا ۶۰ درجهٔ سانتی‌گراد (۱۴۰ درجهٔ فارنهایت) است. برای کاربردهای با دمای بالا (تا ۱۲۰ درجهٔ سانتی‌گراد یا ۲۴۸ درجهٔ فارنهایت)، لطفاً برای دریافت واشرهای سفارشی ویتون (FKM) جهت تضمین قابلیت اطمینان بلندمدت با ما تماس بگیرید.
