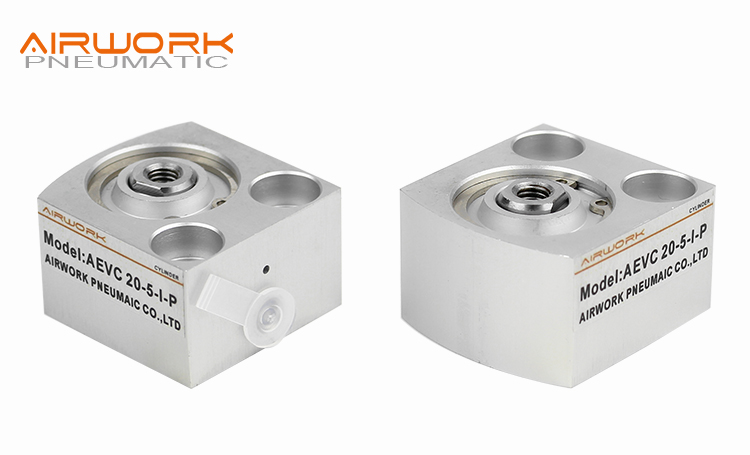

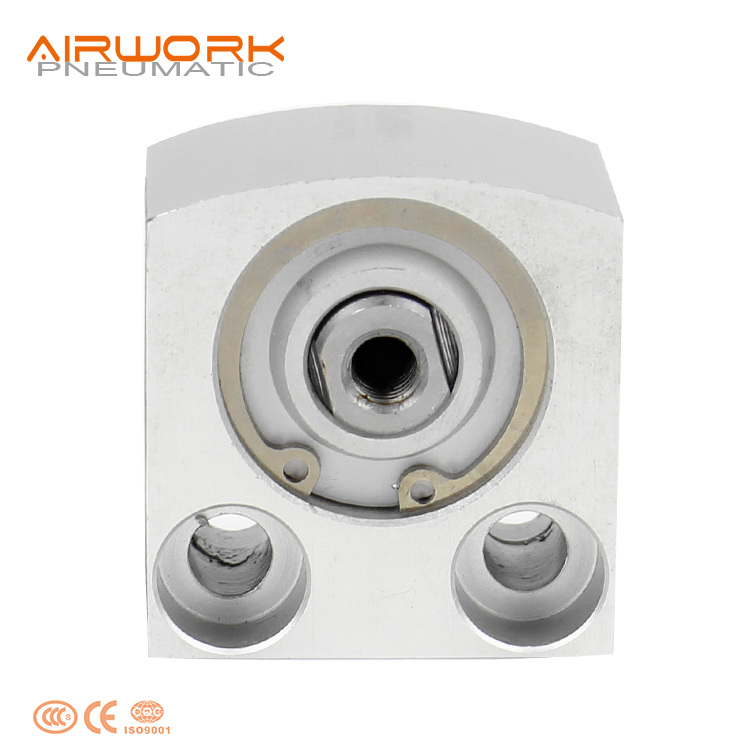

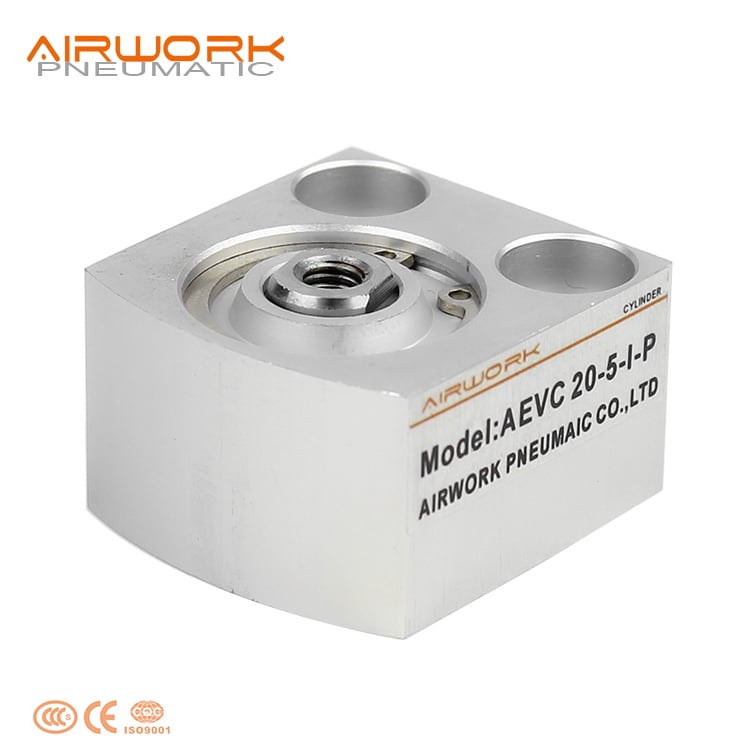

سیلندر هوایی فشرده با سفره کوتاه سری AEVC

توضیحات دقیق محصول:

سری AEVC (سیلندر جمع‌شوندهٔ با ساکن کوتاه) برای محیط‌های صنعتی طراحی شده است که نیازمند توان بالا در فضاهای محدود هستند. با بهینه‌سازی طراحی پیستون داخلی، سیلندر AEVC تا ۵۰٪ در طول کوتاه‌تر از سیلندرهای استاندارد ISO می‌شود، بدون اینکه عملکرد آن تحت تأثیر قرار گیرد.

این سیلندر با بدنه‌ای از آلیاژ آلومینیوم آندود شده و درزبندی‌های باکیفیت NBR ساخته شده است و اصطکاک کم و دوام بالایی را تضمین می‌کند. سطح خارجی صاف و گرد آن از تجمع ذرات جلوگیری می‌کند، در حالی که شیارهای حسگر یکپارچه‌شده، نصب فشرده‌ی کلیدهای نزدیکی را امکان‌پذیر می‌سازند. چه در حال ساخت خط مونتاژ CNC جدید باشید و چه قصد تعویض واحد Festo AEVC را داشته باشید، این سیلندر ما سازگاری ابعادی ۱:۱ و قابلیت اطمینانی در سطح پیشروی صنعت ارائه می‌دهد.

ویژگی محصول：

۱. حداقل فوت‌پرینت: طراحی فوق‌العاده کم‌ارتفاع آن را برای نصب در محیط‌هایی با محدودیت ارتفاع ایده‌آل می‌سازد.

۲. نسبت نیرو به اندازه بالا: علیرغم ابعاد فشرده‌اش، نیروی هل و کشش استثنایی تولید می‌کند.

۳. نصب مستقیم: دارای سوراخ‌های عبوری برای نصب آسان و مستقیم روی قاب‌ها یا صفحات ماشین است.

۴. شیارهای یکپارچه‌ی حسگر: شیارهای نصب فشرده‌ی حسگر، کلیدهای خودکار را در برابر آسیب‌های مکانیکی محافظت کرده و فضای مورد نیاز را کاهش می‌دهند.

۵. پیکربندی‌های انعطاف‌پذیر: در نسخه‌های تک‌عملی (برگشت فنری) یا دو عملی موجود است تا نیازهای مختلف کنترل را برآورده سازد.

۶. جاذب ضربه: مجهز به حلقه‌های جاذب ضربه الاستیک در هر دو انتهای سیلندر برای کاهش صدا و ضربه داخلی.

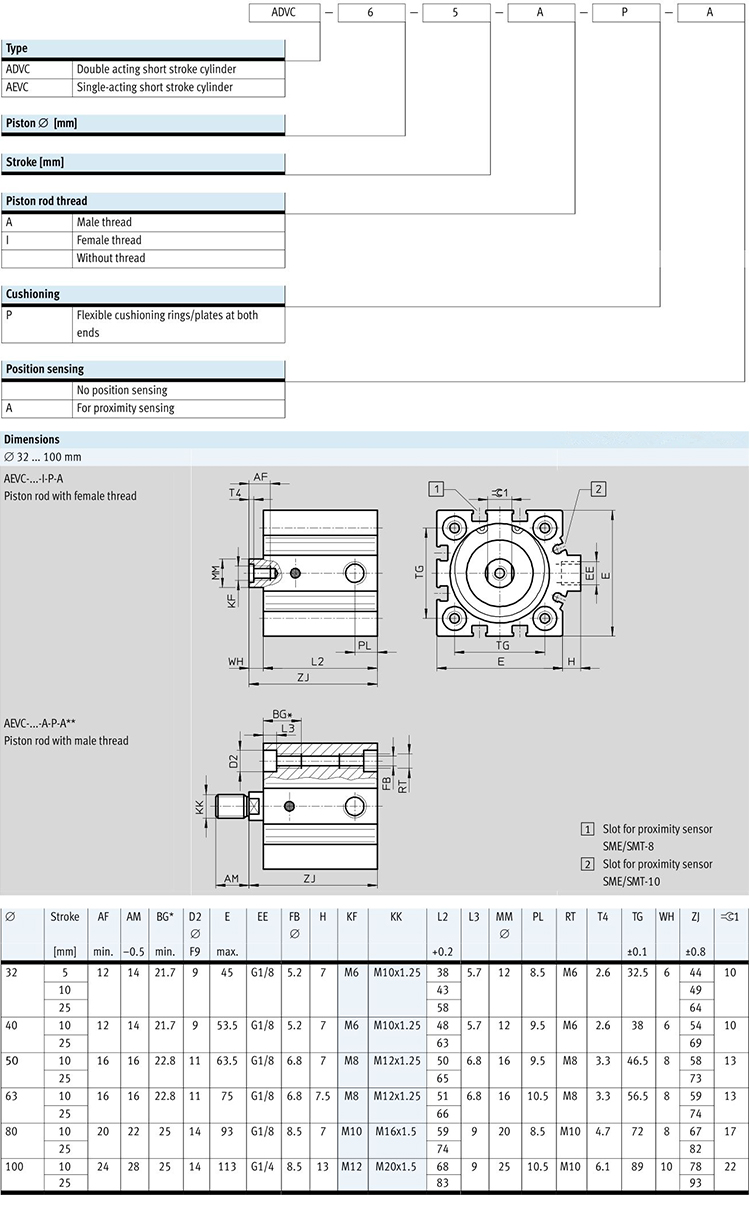

مشخصات：

کاربرد ：

1. جیگ و ابزارهای خودرو:

در خطوط مونتاژ خودرو، سیلندرهای AEVC به‌عنوان اصلی‌ترین ابزار برای بستن و نگه‌داری قطعات در طول جوشکاری رباتیک یا سوراخ‌کاری دقیق استفاده می‌شوند. پروفیل نازک آن‌ها امکان قرارگیری چندین سیلندر در کنار هم در یک جیگ واحد را فراهم می‌کند تا قطعات پیچیده‌ای مانند پنل‌های درب یا قاب‌های شاسی را ثابت نگه دارد و اطمینان حاصل می‌شود که این قطعات در فرآیندهای تولیدی با فشار بالا کاملاً ساکن باقی می‌مانند.

2. اتوماسیون صنایع چوب و مبلمان:

ماشین‌های CNC چوب‌کاری از سیلندرهای AEVC در میزهای بست‌کنندهٔ خودکار خود استفاده می‌کنند. این سیلندرها درون کپسول‌های خلأ یا ریل‌های جانبی تعبیه می‌شوند تا فشار عرضی ایجاد کنند و صفحات چوبی را در حین فرزکاری و برش با سرعت بالا به‌طور محکم در جای خود نگه دارند. اندازهٔ فشردهٔ آن‌ها اطمینان می‌دهد که ابزار برش حداکثر فضای خالی را داشته باشد و خطر برخورد کاهش یابد.

3. قالب‌گیری تزریقی پلاستیک:

سیلندرهای AEVC اغلب به‌عنوان کشش‌دهنده‌های هسته یا کمک‌کننده‌های خروجی در قالب‌ها یکپارچه می‌شوند. در فضای محدود پایه قالب، این سیلندرها نیروی لازم برای به‌حرکت درآوردن قطعات کوچک متحرک را فراهم می‌کنند که حفره‌ها یا زیربریدگی‌ها را در محصول پلاستیکی ایجاد می‌کنند. مقاومت بالای آن‌ها در برابر دما (در صورت نصب واشرهای ویتون) باعث می‌شود در نزدیکی حفره‌های داغ قالب به‌طور قابل اعتمادی عمل کنند.

۴. الکترونیک و مونتاژ برد مدار چاپی (PCB):

در خطوط SMT و ایستگاه‌های تست، از سیلندر AEVC برای فشار دادن اجزا روی برد مدار چاپی استفاده می‌شود. از آنجا که می‌تواند در شکاف‌های عمودی باریک بین لایه‌های ماشین جای گیرد، به‌عنوان «متوقف‌کننده» یا «موقعیت‌دهنده» ایده‌آلی برای حامل‌های برد مدار چاپی عمل می‌کند. حرکت نرم و کنترل‌شده آن از آسیب‌دیدن تراشه‌های الکترونیکی ظریف جلوگیری می‌کند، در عین حال نیروی کافی برای ثابت‌کردن اتصال‌دهنده‌ها را فراهم می‌سازد.

نصب و استفاده:

۱. سطح نصب: اطمینان حاصل کنید که سطح نصب تمیز و صاف باشد. سیلندر AEVC می‌تواند مستقیماً از طریق سوراخ‌های عبوری موجود در بدنه نصب شود.

۲. کیفیت هوا: از هوايی پاک، خشک و فیلترشده استفاده کنید. اگرچه این سیلندر می‌تواند بدون روان‌کاری کار کند، اما وجود مقدار کمی از افشانه روغن می‌تواند عمر آبسترهای آن را در کاربردهای با سرعت بالا افزایش دهد.

۳. تنظیم حسگر: هنگام نصب حسگرهای نزدیکی، آن‌ها را در شیارهای T یا C بلغزانید و در موقعیت مورد نظر قفل کنید. سیگنال را در هر دو انتهای حرکت تست کنید.

۴. کنترل جریان: توصیه می‌شود برای تنظیم سرعت از شیرهای کنترل جریان نوع زانویی استفاده کنید. این کار از آسیب داخلی ناشی از انرژی جنبشی بیش از حد در حرکات سریع جلوگیری می‌کند.

۵. بار جانبی: مانند تمام سیلندرهای فشرده، سیلندر AEVC نیز برای بارهای محوری طراحی شده است. از اعمال نیروهای جانبی قابل توجه جلوگیری کنید تا از سایش نامساوی میله پیستون و آبسترهای آن جلوگیری شود.

سوالات متداول

سوال ۱: آیا سیلندر AEVC شما کاملاً با سری Festo AEVC قابل تعویض است؟

پاسخ ۱: بله، سیلندر AEVC ما دقیقاً بر اساس مشخصات ابعادی و عملکردی سیلندر اصلی Festo طراحی شده است. این محصول دارای الگوی سوراخ‌های نصب، ابعاد پورت‌ها و ارتفاع کلی یکسان با سیلندر اصلی است و بنابراین جایگزینی کامل و بدون نیاز به تغییرات اضافی محسوب می‌شود.

سوال ۲: مزیت اصلی سیلندر AEVC نسبت به سیلندر فشرده استاندارد SDA چیست؟

پاسخ ۲: هر دو سیلندر از نظر ابعادی فشرده هستند، اما سیلندر AEVC (نوع Festo) اغلب دارای بدنه‌ای برجسته‌تر و گردتر و گزینه‌های نصب متفاوتی است. سیلندر AEVC معمولاً در ماشین‌آلات طراحی‌شده در اروپا ترجیح داده می‌شود و نسبت نیرو به ارتفاع بسیار بالایی ارائه می‌دهد.

سوال ۳: آیا می‌توانم بین نسخه‌های تک‌عملی و دو‌عملی انتخاب کنم؟

پاسخ ۳: بله، قطعاً. ما نسخه‌های تک‌عملی (با بازگشت فنری) را برای کاربردهای ایمنی در شرایط خرابی و نسخه‌های دو‌عملی را برای کاربردهایی که نیاز به حرکت محرک در هر دو جهت دارند، ارائه می‌کنیم.

سوال ۴: نحوه نصب سنسورهای مغناطیسی روی این سیلندر چگونه است؟

پاسخ ۴: بدنه سیلندر دارای شیارهای داخلی برای نصب سنسورهای نزدیکی استاندارد (مانند سری SME/SMT) است. سنسورها به‌صورت صاف در بدنه جای می‌گیرند، بنابراین در تماس با قطعات ماشین گیر نمی‌کنند.

سوال ۵: آیا نسخه‌های مقاوم در برابر دمای بالا نیز موجود است؟

پاسخ ۵: بله. برای محیط‌هایی با دمای بالاتر از ۸۰ درجه سانتی‌گراد (تا ۱۵۰ درجه سانتی‌گراد)، می‌توانیم سیلندرهای AEVC با واشرهای مقاوم در برابر حرارت از نوع ویتون (FKM) را به‌صورت سفارشی ارائه دهیم.

سوال ۶: آیا این سیلندر نیاز به نگهداری زیادی دارد؟

A6. واحد کنترل الکتروهیدرولیک (AEVC) از قبل با روغن‌کاری lifetime گریس شده است. در شرایط عادی، نیازی به نگهداری ندارد. اگر از روغن‌کار خارجی استفاده می‌کنید، مطمئن شوید که به‌طور مداوم از آن استفاده می‌کنید.

سوال ۷. آیا می‌توانم این سیلندر را برای بلند کردن بار سنگین به کار ببرم؟

پاسخ ۷. اگرچه واحد کنترل الکتروهیدرولیک (AEVC) قدرتمند است، اما دارای حرکت کوتاه (معمولاً تا ۲۵ میلی‌متر) می‌باشد. این سیلندر بیشتر برای بستن، هل دادن و توقف مناسب است و نه برای بلند کردن در فواصل طولانی.

سوال ۸. چه لوازم جانبی نصبی در دسترس هستند؟

پاسخ ۸. از آنجا که واحد کنترل الکتروهیدرولیک (AEVC) برای نصب مستقیم طراحی شده است، معمولاً نیازی به پایه‌های اضافی ندارد. با این حال، در صورت نیاز کاربرد شما به اتصال انعطاف‌پذیر، می‌توانیم لوازم جانبی انتهای میله مانند حلقه‌های U شکل یا اتصالات کروی ارائه دهیم.
