प्रश्न: रासायनिक और प्रक्रिया उद्योग के एक्चुएटरों के स्वचालन में 'नामुर' मानक वाल्वों की भूमिका।

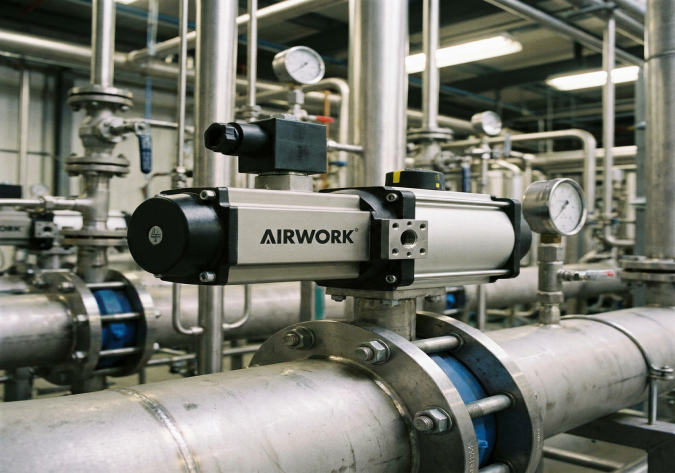

रासायनिक, पेट्रोरसायन, तेल और गैस, और जल उपचार उद्योगों में, गोल वाल्व, तितली वाल्व और प्लग वाल्व जैसे बड़े प्रक्रिया वाल्वों द्वारा तरल प्रवाह को नियंत्रित किया जाता है। इन भारी वाल्वों को चौथाई-घुमाव वायुचालित घूर्णन एक्चुएटरों (अक्सर रैक-एंड-पिनियन या स्कॉटच-योक डिज़ाइन) का उपयोग करके खोला और बंद किया जाता है।

इन घूर्णन एक्चुएटरों को विद्युत रूप से नियंत्रित करने के लिए, अभियंता सोलनॉइड वाल्वों पर निर्भर करते हैं। हालाँकि, कठोर रासायनिक प्रसंस्करण वातावरणों में, मानक इनलाइन का उपयोग करना सोलेनॉइड वॉल्व बाह्य ट्यूबिंग के माध्यम से कनेक्ट करना यांत्रिक क्षति, संक्षारण और दबाव रिसाव के जोखिम के कारण अत्यंत अवांछनीय है। इसके बजाय, प्रक्रिया उद्योग नामुर (NAMUR) मानक माउंटिंग प्रणाली का उपयोग करता है। नीचे, एयरवर्क (AIRWORK) इंजीनियरिंग टीम नामुर (NAMUR) मानक वाल्वों की भूमिका, उनके तकनीकी लाभों और उनके द्वारा महत्वपूर्ण बी2बी (B2B) अनुप्रयोगों में प्रक्रिया स्वचालन को कैसे सुरक्षित किया जाता है, इसकी जांच करती है।

1. 'नामुर (NAMUR)' मानक क्या है?

नामुर (NAMUR) एक संक्षिप्त रूप है जो जर्मन शब्द 'नॉर्मेनारबाइट्सगेमेइन्शाफ्ट फ्यूर मेस- उंड रेगेलटेकनिक इन डेर केमिशेन इंडस्ट्री' का है, जिसका हिंदी में अर्थ है 'रसायन उद्योग में मापन और नियंत्रण के क्षेत्र में मानकीकरण के लिए संगठन'। यह यूरोप-आधारित संगठन प्रक्रिया नियंत्रण घटकों की सुरक्षा, विश्वसनीयता और वैश्विक अदला-बदली को सुनिश्चित करने के लिए मानकीकरण दिशानिर्देशों की स्थापना करता है।

प्रेशर वायु इंटरफेस को नियंत्रित करने वाला प्रमुख मानक VDI/VDE 3845 है, जिसे सामान्यतः नामुर (NAMUR) मानक के रूप में जाना जाता है। यह विनिर्देश एक मानकीकृत माउंटिंग फुटप्रिंट, बोल्ट स्पेसिंग और घूर्णन प्रेशर वायु एक्चुएटर की समतल सतह पर पोर्ट संरेखण को परिभाषित करता है। एक नामुर-अनुपालन वाला सोलनॉइड वाल्व (जैसे AIRWORK 4M श्रृंखला) को संगत पोर्ट्स और बोल्ट छिद्रों के साथ डिज़ाइन किया गया है, जिससे इसे किसी बाह्य पाइपिंग या ब्रैकेट के बिना एक्चुएटर के फलक पर सीधे बोल्ट किया जा सकता है।

नामुर सीधे माउंटिंग के तकनीकी लाभ

नामुर वाल्वों का सीधे-माउंट डिज़ाइन पारंपरिक इनलाइन पाइपिंग की तुलना में कई महत्वपूर्ण लाभ प्रदान करता है:

• उन्मूलन ट्यूबिंग और फिटिंग्स: गैर-नामुर सेटअप में, नियंत्रण वाल्व से रोटरी एक्चुएटर के दोनों पोर्ट्स तक पॉलीयूरेथेन या स्टेनलेस स्टील की ट्यूबिंग की दो अलग-अलग लाइनें चाहिए। प्रत्येक ट्यूब कनेक्शन, एल्बो और थ्रेडेड फिटिंग एक संभावित लीक बिंदु है। ऐसी रासायनिक सुविधा में, जहाँ आक्रामक धुंध या कंपन बल मौजूद होते हैं, ये ट्यूब अपघटित हो सकती हैं, दरार या फट सकती हैं, या ढीली पड़ सकती हैं। एक नामुर वाल्व सीधे एक्चुएटर बॉडी पर बोल्ट किया जाता है, जिसमें फेस-सीलिंग ओ-रिंग्स का उपयोग किया जाता है। इससे बाहरी ट्यूबिंग, फिटिंग्स और ब्रैकेट्स पूरी तरह से समाप्त हो जाते हैं, जिससे संभावित लीक पथ शून्य तक कम हो जाते हैं।
• यांत्रिक सुरक्षा और स्थान की बचत: बाहरी पाइपिंग को हटाने से, वाल्व और एक्चुएटर एक ही मजबूत, एकीकृत इकाई बन जाते हैं। यह संकुचित आकार अनजाने में होने वाले यांत्रिक प्रभावों (जैसे उपकरणों के गिरने या ऑपरेटरों द्वारा लाइनों पर कदम रखने) से अत्यधिक सुरक्षित है और छोटे पाइपिंग गैलरी में काफी कम स्थान घेरता है।
• सार्वत्रिक अदला-बदली: क्योंकि बोल्ट पैटर्न और पोर्ट कॉन्फ़िगरेशन को सख्ती से मानकीकृत किया गया है, इसलिए B2B खरीद प्रबंधक एक निर्माता (जैसे JZPNU) से एक नामुर वाल्व की आपूर्ति कर सकते हैं और उसे किसी अन्य निर्माता के रोटरी एक्चुएटर पर बिना किसी दिक्कत के माउंट कर सकते हैं। यह वैश्विक संगतता इन्वेंट्री प्रबंधन को सरल बनाती है और संयंत्र रखरखाव के दौरान प्रतिस्थापन के समय को तेज़ करती है।

3. कार्यात्मक लचीलापन: 3/2 और 5/2-वे रूपांतरण

उच्च-गुणवत्ता वाले नामुर वाल्व की सबसे सुंदर इंजीनियरिंग विशेषताओं में से एक उनकी द्वैध-कार्यात्मक लचीलापन है। प्रक्रिया रोटरी एक्चुएटर दो मुख्य कॉन्फ़िगरेशन में आते हैं:

• डबल-एक्टिंग एक्चुएटर: इन्हें पिस्टन को दोनों दिशाओं (खोलने और बंद करने) में चलाने के लिए वायु की आवश्यकता होती है, जिसके लिए एक 5-वे वाल्व की आवश्यकता होती है।
• सिंगल-एक्टिंग (स्प्रिंग-रिटर्न) एक्चुएटर: ये वायु का उपयोग पिस्टन को एक दिशा में (आमतौर पर खोलने) चलाने के लिए करते हैं, और जब वायु को निकाला जाता है तो पिस्टन को वापस लाने (बंद करने) के लिए भारी आंतरिक यांत्रिक स्प्रिंग्स पर निर्भर करते हैं। इन्हें एक 3-वे वाल्व की आवश्यकता होती है।

अलग-अलग 3-तरीके के और 5-तरीके के नामुर वाल्वों के स्टॉक की आवश्यकता से बचने के लिए, जेज़ीपीएनयू जैसे निर्माता अपने नामुर वाल्व (जैसे एयरवर्क 4एम श्रृंखला) को 5-तरीके के वाल्व के रूप में डिज़ाइन करते हैं, जिन्हें एक सरल, उलटने योग्य रूपांतरण प्लेट (जिसे संक्रमण गैस्केट या प्लेट भी कहा जाता है) का उपयोग करके आसानी से 3-तरीके के कार्यक्षमता में बदला जा सकता है, जो वाल्व के साथ शामिल होती है।

• जब प्लेट को 5/2 स्थिति में स्थापित किया जाता है, तो सभी पाँच पोर्ट सक्रिय होते हैं, जिससे डबल-एक्टिंग एक्चुएटर के पूर्ण नियंत्रण की अनुमति मिलती है।
• जब प्लेट को 3/2 स्थिति में पलट दिया जाता है, तो कार्यकारी पोर्टों में से एक को अवरुद्ध कर दिया जाता है, और एक्चुएटर के स्प्रिंग कक्ष से निकलने वाली निकास वायु को वाल्व बॉडी में पुनः चक्रित कर दिया जाता है। इससे क्षारीय वायुमंडलीय रासायनिक गैसों को एक्चुएटर के स्प्रिंग कक्ष में खींचे जाने से रोका जाता है, जिससे एक्चुएटर के जीवनकाल में वृद्धि होती है।

4. कठोर प्रक्रिया वातावरणों में जीवित रहना

चूंकि रासायनिक और प्रक्रिया संयंत्र हानिकारक, ज्वलनशील और क्षारीय पदार्थों के साथ काम करते हैं, इसलिए नामुर वाल्वों को कठोर पर्यावरणीय और विद्युत सुरक्षा मानकों को पूरा करना आवश्यक है:

• क्षरण प्रतिरोध: नामुर वाल्व को आक्रामक नमकीन हवा, अम्लीय धुंध और बाहरी मौसम के संपर्क में आना पड़ता है। उच्च-गुणवत्ता वाले नामुर वाल्वों में कठोर-एनोडाइज्ड या एपॉक्सी-लेपित एल्यूमीनियम शरीर होते हैं, या उन्हें 316 स्टेनलेस स्टील से बनाया जाता है, जिनके साथ स्टेनलेस स्टील के फास्टनर्स का उपयोग किया जाता है।
• प्रवेश सुरक्षा (आईपी रेटिंग): वाल्वों की आईपी65 या आईपी67 रेटिंग होनी चाहिए, ताकि उच्च-दबाव वाले धुलाई या भारी वर्षा से आने वाला जल तथा सूक्ष्म रासायनिक धूल विद्युत आवास में प्रवेश न कर सके।
• विस्फोटरोधी कॉइल (एटेक्स/एक्स): उन रासायनिक क्षेत्रों में, जहाँ ज्वलनशील गैसें या धूल मौजूद होती हैं, मानक विद्युत कनेक्शन से चिंगारी उत्पन्न हो सकती है, जिससे भयानक विस्फोट हो सकते हैं। नामुर वाल्वों को प्रमाणित विस्फोटरोधी सॉलेनॉइड कॉइल्स (जैसे एटेक्स-अनुपालन वाली एक्स डी फ्लेमप्रूफ या एक्स आईए आंतरिक रूप से सुरक्षित कॉइल्स) के साथ जोड़ा जाना चाहिए, ताकि विद्युत ऊर्जा को नियंत्रित किया जा सके और प्रज्वलन को रोका जा सके।

AIRWORK (JZPNU) का लाभ

झेजियांग जिनज़ी प्न्यूमैटिक टेक्नोलॉजी कंपनी, लिमिटेड (JZPNU) में, हम प्रक्रिया स्वचालन के लिए विशेष रूप से डिज़ाइन किए गए हमारे AIRWORK 4M श्रृंखला (जिसमें 4M210 और 4M310 मॉडल शामिल हैं) के अंतर्गत अत्यधिक विश्वसनीय NAMUR मानक वाल्व प्रदान करते हैं:

• द्वैध 5/2 और 3/2 क्षमता: हमारे NAMUR वाल्व में अदला-बदली करने योग्य सीलिंग प्लेटें शामिल हैं, जो क्षेत्र में तुरंत एकल-क्रियाशील या द्वि-क्रियाशील प्रक्रिया एक्चुएटर के अनुरूप रूपांतरण की अनुमति देती हैं।
• उत्कृष्ट पर्यावरणीय सीलिंग: प्रत्येक 4M श्रृंखला के वाल्व का निर्माण उच्च-गुणवत्ता वाले NBR/HNBR सील्स के साथ किया गया है तथा इनमें IP65 रेटेड DIN कनेक्टर कॉइल हाउसिंग्स हैं, जो पानी और कणों के प्रवेश के खिलाफ विश्वसनीय सुरक्षा सुनिश्चित करते हैं।
• विस्फोटरोधी विन्यास: हम प्रमाणित विस्फोटरोधी कॉइल्स की विविधता प्रदान करते हैं, जिससे हमारे NAMUR वाल्व को खतरनाक क्षेत्र 1 और क्षेत्र 2 के प्रक्रिया क्षेत्रों में सुरक्षित रूप से तैनात किया जा सकता है।
• उच्च प्रवाह दर (Cv): हमारे आंतरिक स्पूल्स को अधिकतम प्रवाह दर प्रदान करने के लिए सटीक रूप से मशीन किया गया है, जिससे बड़े प्रक्रिया बॉल और बटरफ्लाई वाल्वों सहित सभी वाल्वों के त्वरित और सकारात्मक खुलने और बंद होने के चक्र सुनिश्चित होते हैं।

केमिकल, फूड और प्रोसेस क्षेत्रों में B2B खरीदारों और सिस्टम इंटीग्रेटर्स के लिए AIRWORK ब्रांड के NAMUR मानक नियंत्रण वाल्वों का चयन करने से यांत्रिक संगतता की पूर्ण गारंटी, स्थापना कार्य में कमी, रिसाव के जोखिम को समाप्त करना और सुरक्षित, निरंतर प्रक्रिया स्वचालन की गारंटी सुनिश्चित की जा सकती है।
