प्रश्न: वाल्व मैनिफोल्ड में 'वायु रिसाव' की समस्या निवारण: गैस्केट्स और माउंटिंग टॉर्क की जाँच करना।

बी2बी औद्योगिक संचालन में, संपीडित वायु रिसाव एक चुप्पी लाभ हानिकारक कारक है। ऊर्जा ऑडिट के अनुसार, औसत विनिर्माण संयंत्र अपनी कुल संपीडित वायु क्षमता का 20 से 30 प्रतिशत रिसाव के कारण खो देता है। इन रिसावों के सबसे आम स्थानों में से एक वायुमंडलीय सोलनॉइड वाल्व मैनिफोल्ड हैं।

मैनिफोल्ड प्रणाली में रिसाव केवल कंप्रेसर पर महंगी विद्युत ऊर्जा के अपव्यय को ही नहीं करता है। यह प्रणाली के संचालन दबाव को कम कर देता है, जिससे एक्चुएटर की प्रतिक्रिया धीमी हो जाती है, और इससे क्रॉस-पोर्ट दूषण भी हो सकता है, जहाँ वायु आसन्न स्टेशनों के बीच रिसती है, जिससे सिलेंडर अनियंत्रित रूप से विस्थापित होते हैं या अनियमित रूप से कार्य करते हैं। नीचे, एयरवर्क की तकनीकी इंजीनियरिंग टीम वायु रिसाव का पता लगाने, निदान करने और उसे दूर करने के लिए एक संरचित, क्षेत्र-परीक्षित ट्रबलशूटिंग प्रोटोकॉल प्रदान करती है, वाल्व मैनिफोल्ड्स पर, जिसमें गैस्केट रखरखाव, टॉर्क क्रम और माउंटिंग की सटीकता पर ध्यान केंद्रित किया गया है।

1. मैनिफोल्ड वायु रिसाव के सामान्य लक्षण

व्यक्तिगत ट्यूब फिटिंग्स के विपरीत, जिनका निदान करना आसान होता है, एक जटिल बहु-स्टेशन वाल्व मैनिफोल्ड के अंदर का रिसाव धोखाधड़ी वाला हो सकता है। मैनिफोल्ड रिसाव के सामान्य संकेतों में शामिल हैं:

• मशीन निष्क्रिय अवस्था में होने पर भी वाल्व कैबिनेट से लगातार, कम आवृत्ति की सिसिंग ध्वनि।
• एक विशिष्ट वायु सिलेंडर जिसमें क्लैंप या उठाने के लिए आवश्यक बल की कमी होती है, जो उसके संबंधित मैनिफोल्ड स्टेशन पर दबाव के नुकसान के कारण होती है।
• संलग्न सिलेंडरों की अनियमित गति: यदि मैनिफोल्ड स्टेशनों के बीच आंतरिक रूप से वायु रिस रही है (जिसे क्रॉस-पोर्ट रिसाव कहा जाता है), तो वाल्व 3 को सक्रिय करने से सिलेंडर 4 हिल सकता है, क्योंकि दबाव वाली वायु सिलेंडर 4 के कार्यकारी पोर्ट में रिस रही है।

2. मैनिफोल्ड रिसाव के प्राथमिक कारण

90 प्रतिशत मामलों में, मैनिफोल्ड रिसाव एल्यूमीनियम ब्लॉक के स्वयं के दोषों के कारण नहीं होते हैं, बल्कि असेंबली या रखरोट के दौरान की गई त्रुटियों के कारण होते हैं। तीन प्राथमिक कारण हैं:

क्षतिग्रस्त या विसंरेखित गैस्केट्स

प्रत्येक सॉलेनॉइड वाल्व के निचले भाग और मैनिफोल्ड ब्लॉक के ऊपरी भाग के बीच एक विशिष्ट रबर गैस्केट स्थित होती है। इस गैस्केट में वाल्व के आपूर्ति, कार्यकारी और निकास पोर्ट्स के अनुरूप पूर्व-कट खुले होते हैं। यदि इस गैस्केट को स्थापना के दौरान कुचल दिया जाता है, गंदा हो जाता है या विसंरेखित कर दिया जाता है, तो दबाव वाली वायु आसानी से रबर अवरोध को पार करने का मार्ग ढूंढ लेगी।

गलत माउंटिंग टॉर्क

सोलनॉइड वाल्वों को मैनिफोल्ड से स्टील के माउंटिंग स्क्रू (आमतौर पर एम3 या एम4 थ्रेड) का उपयोग करके सुरक्षित किया जाता है।

• अल्प-कसाव: यदि स्क्रू को पर्याप्त रूप से कसा नहीं गया है, तो रबर की गैस्केट को एल्यूमीनियम ब्लॉक की सूक्ष्म बनावट के खिलाफ एक धनात्मक सील बनाने के लिए पर्याप्त रूप से संपीड़ित नहीं किया जाएगा। दबाव के अधीन, गैस्केट बाहर निकल सकती है या वायु रिस सकती है।
• अति-कसाव: यह क्षेत्र के तकनीशियनों के बीच एक अत्यंत आम त्रुटि है। माउंटिंग स्क्रू को अत्यधिक कसने से वाल्व का एल्यूमीनियम आधार विकृत हो सकता है, प्लास्टिक के आवरण घटक दरार लग सकते हैं, या नाजुक रबर की गैस्केट फट और कुचल सकती है, जिससे स्थायी रिसाव के मार्ग बन जाते हैं।

तापीय और कंपनजनित रिसाव

उच्च-आवृत्ति वाले पैकेजिंग या स्टैम्पिंग मशीनरी में, वाल्व स्पूल का तीव्र रूप से स्थानांतरित होना लगातार सूक्ष्म कंपन उत्पन्न करता है। संचालन के महीनों भर के दौरान, ये कंपन माउंटिंग स्क्रू को ढीला कर देते हैं। इसके अतिरिक्त, कारखाने में तापमान में महत्वपूर्ण उतार-चढ़ाव के कारण एल्युमीनियम मैनिफोल्ड, स्टील के स्क्रू और रबर के गैस्केट अलग-अलग दरों पर फैलते और सिकुड़ते हैं, जिससे समय के साथ सील ढीली हो जाती है।

3. व्यवस्थित ट्राउबलशूटिंग प्रोटोकॉल

यदि आपको अपने वाल्व मैनिफोल्ड में रिसाव का संदेह है, तो कृपया इस चरणबद्ध निदान और मरम्मत क्रम का पालन करें:

• चरण 1: साबुन-बुलबुला रिसाव परीक्षण: कुछ भी असेंबल करने से पहले, रिसाव का सटीक स्रोत खोजें। एक स्प्रे बोतल में तरल डिश सोप और पानी का घोल तैयार करें। मैनिफोल्ड को पूर्ण दबाव पर रखते हुए, वाल्वों और मैनिफोल्ड ब्लॉक के बीच के सीमों तथा थ्रेडेड फिटिंग्स के चारों ओर हल्का छिड़काव करें। बाहर निकलने वाली हवा तुरंत बड़े और स्पष्ट बुलबुले बना देगी, जो रिसाव के सटीक संपर्क स्थल को प्रकट करेगी।
• चरण 2: दबाव को कम करना और असेंबली को अलग करना: वायु आपूर्ति को बंद करें और प्रणाली से सभी फँसे हुए दबाव को निकाल दें। मिलान वाले हेक्स कुंजी या स्क्रूड्राइवर का उपयोग करके, रिसाव वाले वाल्व के माउंटिंग स्क्रू को हटा दें और इसे मैनिफोल्ड बेस प्लेट से उठा लें।
• चरण 3: गैस्केट और सीलिंग सतहों की जांच: रबर गैस्केट को सावधानी से उतार लें। इसे तेज प्रकाश के नीचे निरीक्षण करें। दबाव के कारण हुए घाव, कटाव, सूजन (असंगत रासायनिक विलायकों के कारण), या चपटे स्थानों की खोज करें। वाल्व की निचली सतह और मैनिफोल्ड ब्लॉक की ऊपरी सतह को आइसोप्रोपाइल अल्कोहल का उपयोग करके साफ करें। धातु के धूल के एक छोटे से कण या सूखे ग्रीस का भी एक कण गैस्केट को ठीक से सील करने से रोक सकता है। यदि गैस्केट पर कोई क्षरण का संकेत दिखाई देता है, तो इसे एक नए ओरिजिनल उपकरण निर्माता (OEM) गैस्केट से बदल दें।
• चरण 4: क्रॉस-पैटर्न का उपयोग करके पुनः संरेखित करना और टॉर्क लगाना: साफ और शुष्क गैस्केट को मैनिफोल्ड पर वापस रखें, जिससे सभी पोर्ट छिद्र धातु के पोर्ट्स के साथ पूर्ण रूप से संरेखित हो जाएँ। वाल्व को गैस्केट पर धीरे से रखें। पहले मैनुअल रूप से माउंटिंग स्क्रू को कसें ताकि सुनिश्चित किया जा सके कि वे गलत थ्रेड में न हों।

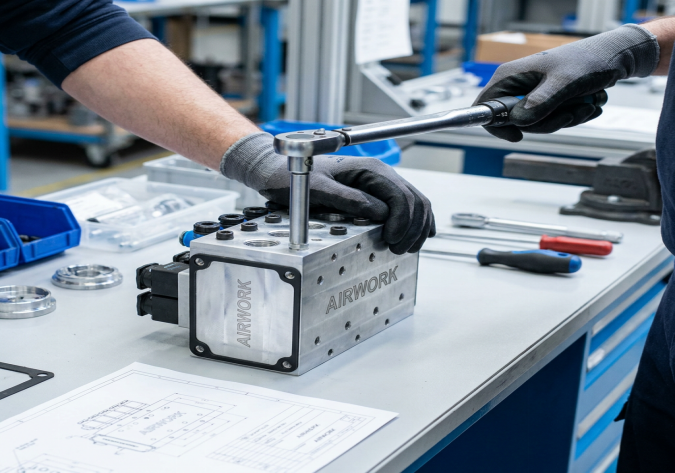

• चरण 5: सही टॉर्क विनिर्देशों का उपयोग करें: टॉर्क स्क्रूड्राइवर का उपयोग करके, दबाव को समान रूप से वितरित करने के लिए, माउंटिंग स्क्रू को एकांतर, विकर्ण क्रम (क्रॉस-पैटर्न) में कसें। एक स्क्रू को पूरी तरह से कसने से पहले दूसरे को शुरू न करें। निम्नलिखित अनुशंसित टॉर्क विनिर्देशों का पालन करें:
• एम3 स्क्रू: 0.5 से 0.7 न्यूटन-मीटर (एनएम)
• एम4 स्क्रू: 1.0 से 1.2 न्यूटन-मीटर (एनएम)

4. भविष्य में मैनिफोल्ड रिसाव को रोकना

अपनी बी2बी स्थापनाओं में लंबे समय तक रिसाव-मुक्त संचालन सुनिश्चित करने के लिए, इन निवारक उपायों को लागू करें:

• थ्रेड-लॉकिंग यौगिकों का उपयोग करें: उच्च कंपन अनुप्रयोगों के लिए, वाल्व माउंटिंग स्क्रू पर कम शक्ति वाले, हटाने योग्य थ्रेड-लॉकिंग चिपकने वाले पदार्थ (जैसे नीला लॉकटाइट) की एक छोटी बूँद लगाएँ। यह यांत्रिक कंपन के कारण स्क्रू के ढीले होने को रोकता है, जबकि भविष्य में रखरखाव के लिए आसान असेंबली को बनाए रखता है।
• निर्धारित टॉर्क जाँच करें: अपनी छह माह की निवारक रखरखाव सूची में मैनिफोल्ड के पेंचों की जाँच शामिल करें। थर्मल साइकिलिंग के कारण पेंचों के ढीले होने की जाँच के लिए कैलिब्रेटेड टॉर्क रिंच का उपयोग करें।
• रासायनिक दूषकों से बचें: सुनिश्चित करें कि आपकी वायु लाइनों में उपयोग किए जाने वाले लुब्रिकेंट्स NBR और HNBR रबर गैस्केट्स के साथ संगत हों। पेट्रोलियम-आधारित स्प्रे गैस्केट्स को सूजन, विकृति और रिसाव का कारण बन सकते हैं।

AIRWORK (JZPNU) का लाभ

झेजियांग जिनज़ी प्न्यूमैटिक टेक्नोलॉजी कंपनी, लिमिटेड (JZPNU) में, हम अपने एयरवर्क ब्रांड के मैनिफोल्ड्स और वाल्व्स को पूर्ण सीलिंग अखंडता के लिए डिज़ाइन करते हैं:

• परिशुद्धता-मिल्ड सीलिंग सीट्स: हमारे सीएनसी मशीनिंग केंद्र मैनिफोल्ड के मिलने वाले सतहों को अत्यंत समतल सहिष्णुता के साथ मिल करते हैं, जिससे कोई भी सतह विकृति समाप्त हो जाती है और न्यूनतम गैस्केट संपीड़न के साथ वायुरोधी सील सुनिश्चित होती है।
• पूर्व-आकृति वाले फिसलन-रोधी गैस्केट: हमारे कस्टम गैस्केट उच्च-गुणवत्ता वाले इलास्टोमेरिक यौगिकों से निर्मित होते हैं, जो संपीड़न सेट, रासायनिक सूजन और चरम तापमान के प्रतिरोध के लिए डिज़ाइन किए गए हैं। हमारे कई गैस्केटों में ढलाई वाली उभार होती हैं जो वाल्व बॉडी के धंसाव में अटक जाती हैं, जिससे क्षेत्र में असेंबली के दौरान संरेखण की त्रुटियाँ रोकी जाती हैं।

इस संरचित नैदानिक दृष्टिकोण का पालन करने और उच्च-परिशुद्धता वाले AIRWORK मैनिफोल्ड सिस्टम का चयन करने से आप व्यर्थ वायु रिसाव को त्वरित रूप से समाप्त कर सकते हैं, सिस्टम दबाव को अनुकूलित कर सकते हैं और अपनी स्वचालित उत्पादन लाइनों को B2B दक्षता के शिखर पर चलाए रख सकते हैं।
