SL envejs strømningsreguleringsventiler
Envejsstrømningsreguleringsventiler kaldes også stramningsventiler og hastighedsregulatorer og indgår i kategorien strømningsreguleringsventiler. De begrænser luftens strømning i strømningsretningen. En stramningsventil bruges til at regulere volumenstrømmen. Strammeren skaber en indsnævring af rørets tværsnit – det er en lokal strømningsmodstand.
Med en stramningsventil gælder, at jo større trykforskellen er, jo større er volumenstrømmen, da volumenstrømmen afhænger af trykforskellen ved stramningspunktet.
- Oversigt
- Anbefalede Produkter
Afprøvet og testet til præcis justering af strømningshastigheden. Kombinationen af polymer og metal gør den letvægts, kompakt og robust.
• Funktionel kombination af envejsstrømningsventil og pilotkontrolventil
• Strømningsventil, strømningskontrol i den ene ende
• Udførelse i polymer, metal eller rustfrit stål
• Standard-, mini- og inline-udgaver med forskellige strømningshastigheder
• Forbindelser: gevind i begge ender, push-in-forbindere i begge ender, gevind/push-in-forbindelse
Produktegenskab
1. Hastighedsreguleringen er lille og letvægts med minimal installationsplads.
2. Effektiv kontrol af aktionshastigheden og tryksignaloverførslen fra pneumatiske enheder.
3. Valgmulighed mellem meter-in- og meter-out-typer, hvilket gør dem velegnede til aktuatorer af forskellig størrelse.
4. Fremragende strømningskarakteristikker, høj følsomhed og nem justering.

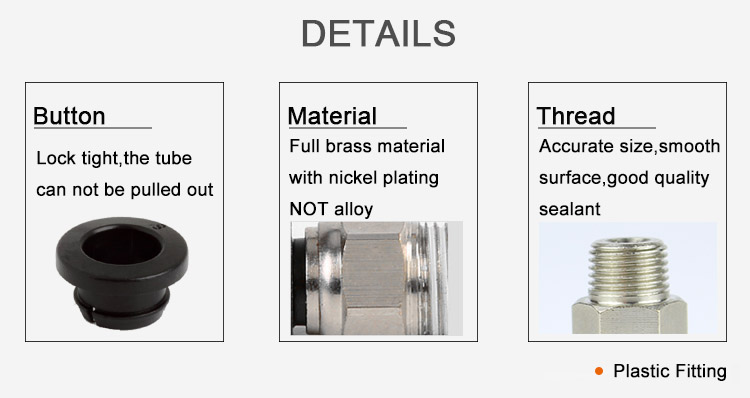

5. Messingkroppen er udstyret med en speciel nikkelpladeringsproces, hvilket giver god korrosionsbestandighed og forureningsbestandighed.
6. En anti-fald-struktur er designet på justeringsstangen.
7. Tætningsmidlet, der er påført på gevinddelen, sikrer, at der ikke opstår utætheder i gevindforbindelsen.
8. Indsætningsretningen af universel hastighedsregulator kan justeres 360°.
Specifikation
Drifts trykområde |
0–10 kgf/cm² (0–1,0 MPa) |
Negativt tryk |
−750 mmHg (10 Torr) |
Bevistryk |
1.5MPa |
Omgivende og væske temperatur (℃) |
-20~70 |
Passende rør |
Blød nylon eller polyurethan |
Farve |
Grå/sort/hvid |
Montering

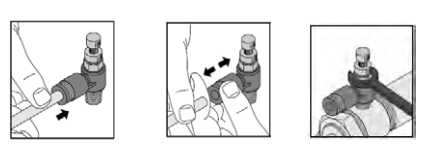

1. Montering og afmontering af slange
1.1. Montering af slange
Fest slangen og skub den forsigtigt ind i forbindelsesdelen, indtil den standser. Slangen fastholdes af fjedertætningsringen.
1.2. Fjernelse af rør
Tryk på frigivelsesknap for at åbne fjederpakningen, så røret kan frigives.
Bemærk: Når røret fjernes, skal du sikre dig, at trykket i røret er nul.
2. Montering af hastighedsstyring
Monter hastighedsstyringen i cylinderens indgangs- og udgangsport med en skruenøgle.
Bemærk: Se venligst i monteringsdelelisten for den anbefalede tilspændingsmoment og skrueinddybning.
