OEM фабрика директно CDJ2D серия миниатюрни въздушни цилиндри от неръждаема стомана, производител на двойно действащи въздушни цилиндри с единичен шток, съвместими с SMC
Серията CDJ2D е премиум миниатюрно въздушно цилиндрично устройство с корозионностойко тяло от неръждаема стомана и вграден магнит за прецизно определяне на положението. Оптимизирана за автоматизация с висока скорост и ограничено пространство, тя работи в наляганов диапазон от 0,1–0,7 MPa и е напълно взаимозаменяема със стандартните компоненти от серията SMC CJ2. Идеална за електронна сглобка и прецизно медицинско оборудване.
- Общ преглед
- Препоръчани продукти
Подробно описание на продукта:

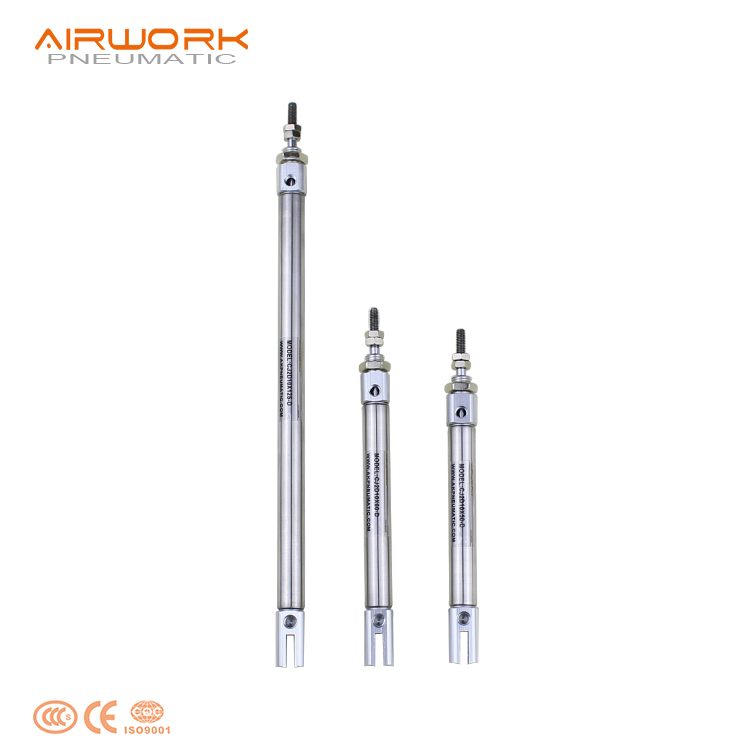

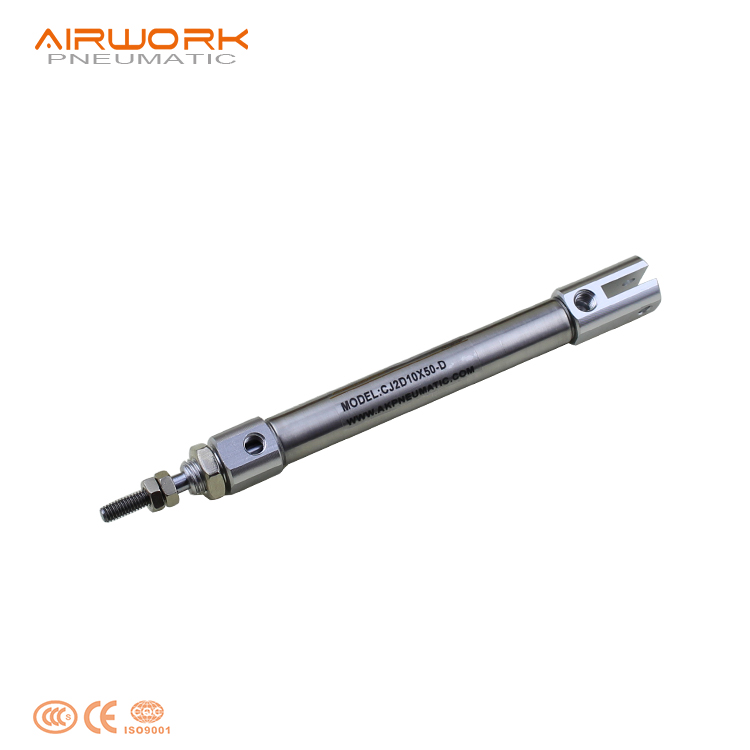

Серия CDJ2D Miniature Въздушен цилиндър е високоточен двупосочен пневматичен изпълнителен механизъм, предназначен за ултракомпактни автоматизирани среди. Цилиндърът е с корпус от висококачествена неръждаема стомана SS304 и вграден магнитен пръстен за автоматично чувствително превключване и предлага изключителна издръжливост и корозионна устойчивост.
Проектиран така, че е напълно взаимозаменяем със серията SMC CJ2D, той е предпочитаното решение за инженери, които търсят надеждно линейно движение в производството на електроника, медицински устройства и прецизно лабораторно оборудване.
Приложение Индустрии:
Електроника и SMT сглобяване, Медицинско и лабораторно оборудване, Опаковъчни машини, Прецизни инструменти, Текстилни и печатни машини, Фармацевтично производство, Автоматизация и роботика, Полупроводниково оборудване, Сглобяване на автомобилни части
Характеристика на продукта:
1. Премиум конструкция от неръждаема стомана: Цилиндричното тяло е изработено от висококачествена неръждаема стомана, което гарантира изключителна издръжливост и устойчивост към окисляване във влажни среди.
2. Вграден магнитен пръстен: Стандартният магнитен бутален клапан (серия CDJ2) позволява безпроблемна интеграция с автоматични превключватели за интелигентна обратна връзка относно позицията.
3. Ултра-компактен и лек: Конструиран с диаметри на цилиндъра до 6 мм, което го прави идеално решение за микроавтоматизация и компактни машини.
4. Прецизно инженерство: Висококачествените уплътнения осигуряват ниско начално налягане (0,1 MPa) и поддържат работни скорости до 750 mm/s.
5. Универсална съвместимост: Произведен според строгите стандарти на SMC, което гарантира директна замяна на съществуващи системи без необходимост от модифициране на монтажните скоби.
Спецификация:
СЕРИЯ |
CDJ2D (вграден магнит) |
Диаметър на цилиндъра |
ø6, 10, 16 мм |
Режим на действие |
Двустранно действие (единичен шток) |
Работна среда |
Очистен въздух |
Работно налягане |
0,1–0,7 МРа (1,0–7,0 kgf/cm²) |
Налягане на доказване |
1,05 МРа (10,5 kgf/cm²) |
Работна температура |
–5 °C до 70 °C |
Режим на буфиране |
Гумено амортизационно устройство (без регулируемо амортизиране) |
Размер на порта |
M5 × 0,8 |
Материал на тялото |
Висококачествена неръждаяща стомана |
Минимално количество за поръчка |
10 |
Време за изпълнение |
5-7 дни |
Гаранция |
1 година |
Модел на плащане |
PayPal; T/T; L/C; D/P |
Възможности за персонализация
| Опция | Подробности |
| Диаметър на цилиндъра | 6, 10, 16 mm (всички на склад) |
| Дължина на удара | Стандартна дължина от 15 до 200 mm; всяка персонализирана дължина в този диапазон по заявка |
| Резба на шток | Стандартна метрична външна резба (M3×0.5 / M4×0.7 / M5×0.8); възможност за инчова или персонализирана резба |
| Материал на пръта | Стандартна неръждаема стомана с хромова плакировка; по избор пълна неръждаема стомана 304/316 |
| Материал на съединението | Стандартен NBR (–10 до 70 °C) или опционален FKM/Viton (–10 до 150 °C) |
| Тип възглавница | Стандартен гумен буфер; по избор пневматично амортизиране за Ø16 по заявка |
| Автоматичен ключ | Предмонтиран реед (тип D-M9) или твърдотелен (тип D-A9); PNP/NPN, 2-жичен/3-жичен |
| Стил на монтиране | Основен (пробит), осево основно крепление (L), преден/заден фланец (F), клещесто крепление (C) |
| Винтово връзката на порта | Стандартна резба M5×0.8; по избор NPT, Rc (BSPT) или G (BSPP) чрез адаптери за присъединяване |
| Специални варианти | Двойна шина (тип W), ниско температурна (–40 °C), високо температурна, без смазка, хранителна смазка |
| OEM/ODM | Персонализирано лазерно гравиране, опаковка с частен бранд, технически документи с фирмена маркировка, персонализирана номенклатура на части |
Предимства на продукта
1. Кръгло тяло от неръждаема стомана 304 — корозионностойка едночастна тръба от неръждаема стомана. Устойчива на мокри почистващи процедури, влажност и леко корозивни атмосфери, които повреждат алуминиеви тела с боя. Идеална за хранителни, медицински и чисти помещения.
2. Пълна съвместимост с серията SMC CJ2/CDJ2 — идентични монтажни размери, присъединителни портове M5×0.8 и резбовани краища на шината като серията SMC CJ2, CDJ2, CJ2-Z и CDJ2-Z. Настояща директна замяна — не е необходима никаква модификация.
3. Миниатюрни диаметри: ø6 / ø10 / ø16 — компактни габарити за машини с ограничено пространство. От изключително леката ø6 (≈14 N при 0.5 MPa) до универсалната ø16 (≈100 N при 0.5 MPa).
4. Компактна и лека — кратка обща дължина и ниска маса намаляват инерцията на машината. Побира се в тесни пространства, където стандартните цилиндри с кръгло тяло не могат да бъдат инсталирани.
5. Двупосочен, с единичен шток — положителна тласкова и дърпова сила в двете посоки. Въздушно задвижване при изтегляне и при връщане за пълен контрол на цикъла без върнателни пружини.
6. Стандартен ход до 200 мм — стандартните ходове от 15 до 200 мм обхващат подаващото мнозинство от миниатюрните автоматизационни задачи. По заявка се предлагат нестандартни ходове.
7. Магнитен бутален елемент като стандарт — предварително монтиран магнит позволява позиционно усещане с реед- или твърдотелни автоматични превключватели. Съвместим с серийните сензори D-M9, D-A9, D-C73 и еквивалентни.
8. Гумено амортизиращо устройство като стандарт — тихо и неизискващо поддръжка амортизиране в края на хода от двете страни. Не се изисква иглено регулиране — инсталирайте и забравете.
9. Работа с чист въздух — фабрично предварително смазан, проектиран за безмаслен филтриран компресиран въздух. Не се изисква смазочен уред, което гарантира чистотата на продуктите и процесите в по-ниско разположените участъци.
10. 8-годишно производствено опитност — направо от Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (AIRWORK). Над 100 CNC машини за обработка, сертифицирани според CE/ISO стандарти, доставени в над 120 страни, професионален инженерен екип за поддръжка.
Приложение：
1. Производство на електроника и полупроводници:
С изключително тънки диаметри на цилиндъра от 6 мм до 16 мм тази серия осигурява високоплътно монтиране в роботизирани щипци и линии за сглобяване на печатни платки. Това е основен компонент за деликатни операции по вземане и поставяне, при които точността на милиметрово ниво и минималната заемана площ са от критично значение за ефективно обработване на чувствителни микроелементи без повреждане на крехките части.
2. Медицинска и лабораторна автоматизация:
Изработен от неръждаема стомана SS304, цилиндърът осигурява превъзходна корозионна устойчивост и отговаря на строгите хигиенни стандарти, изисквани за чисти помещения. Това го прави идеален за диагностично оборудване, системи за вземане на реагенти и автоматизирани системи за течностно обработка. Надеждните му възможности за магнитно откриване гарантират последователна и високоточна работа в критични медицински диагностични процеси.
3. Високоскоростно опаковане и сортиране:
Съвременните опаковъчни системи използват нискотриените уплътнения и бързото време на реакция на цилиндъра. CDJ2D се отличава при повтарящи се задачи като етикетиране, сортиране и ориентиране. Неговата издръжлива конструкция и интегрирани гумени амортизатори минимизират ударното напрежение, което осигурява дългосрочна експлоатационна ефективност в компактни среди с висока производителност, където оптимизирането на пространството е от първостепенно значение.
Монтаж и използване:
1. Подравняване: Използвайте интегрираните въздушни присъединителни портове M5. Уверете се, че товарът е строго осев, за да се избегнат огъващи моменти върху миниатюрния бутален шток.
2. Възможности за монтиране: Съвместим с основно (B), с фланец (L), с фланец (F) и с двойна клема (D) монтиране. За точна подредба се погледнете таблицата с размери (Z+ход).
3. Регулиране на скоростта: Винаги използвайте регулатори на скоростта (клапани за регулиране на потока) на портовете, за да се предотврати твърде силното удари на буталото в крайните капаци, тъй като тази серия използва гумени амортизатори.
4. Магнитни сензори: Плъзнете автоматичните превключватели в монтажната релса/лента, за да открият магнита на буталото за автоматизиран контрол на последователността.
Често задавани въпроси
В1. Какъв е максималният ход за цилиндъра CDJ2D с диаметър на цилиндъра 6 мм?
О1. Стандартните ходове достигат до 60 мм за цилиндър с диаметър 6 мм, докато за цилиндри с диаметър 10 мм и 16 мм могат да се осигурят по-дълги ходове до 200 мм.
В2. Цилиндърът CDJ2D ли се доставя с вграден магнит?
О2. Да, означението "CDJ2" означава, че цилиндърът включва вграден магнитен пръстен. Версията "CJ2" е немагнитния еквивалент.
В3. Може ли този цилиндър да работи в среда с високо налягане?
A3. Максималното работно налягане е 0,7 MPa. Подложено е на изпитание при 1,05 MPa, за да се гарантира безопасността при променливи върхове.
В4. Дали и буталният шток е от неръждаема стомана?
О4. Стандартните модели имат штокове от високовъглеродна стомана с хромиране. Штокове от неръждаема стомана (SUS304) могат да се поръчват по поръчка за приложения в хранителната промишленост или при висока корозия.
В5. Какъв тип въздушно съединение ми е необходимо?
О5. Всички диаметри на цилиндъра (6, 10, 16) в тази серия използват стандартни резбовани отвори M5 × 0,8.
В6. Какво означава буквата „D“ в CDJ2D?
О6. Според логиката на кода за поръчка буквата „D“ означава двойно действие. Освен това предлагаме варианти с буквите „S“ (едностранно действие с предварително свиване) и „T“ (едностранно действие с предварително изпълнение).
В7. Необходима ли е подмазвка по време на работа?
О7. Тази серия е проектирана за работа „без подмазвка“, тъй като е предварително смазана. Ако използвате смазочен уред, трябва да го използвате постоянно през целия срок на експлоатация на цилиндъра.
В8. Дали размерите напълно съвпадат с тези на серията SMC CJ2?
A8. Да, нашата серия CDJ2 има същите монтажни размери (A, B, H, Z+ход), което позволява директна замяна.
В9. Какъв е препоръчителният график за поддръжка?
A9. Предварително смазани и проектирани за безмаслено филтрирано въздух — минимално поддържане. Веднъж седмично: визуална проверка за повреди по повърхността на штока и течове в пристанищата. На всеки 6 месеца или след 2 милиона цикъла: почистване на штока, проверка за износване на уплътненията. На всеки 12 месеца или след 5 милиона цикъла: замяна на пълния комплект уплътнения (уплътнение на буталото, уплътнение на штока, амортизатор). Ако използвате смазан въздух, смазването трябва да е непрекъснато — прекъснатото смазване отмива маслената пленка и ускорява износването на уплътненията.
