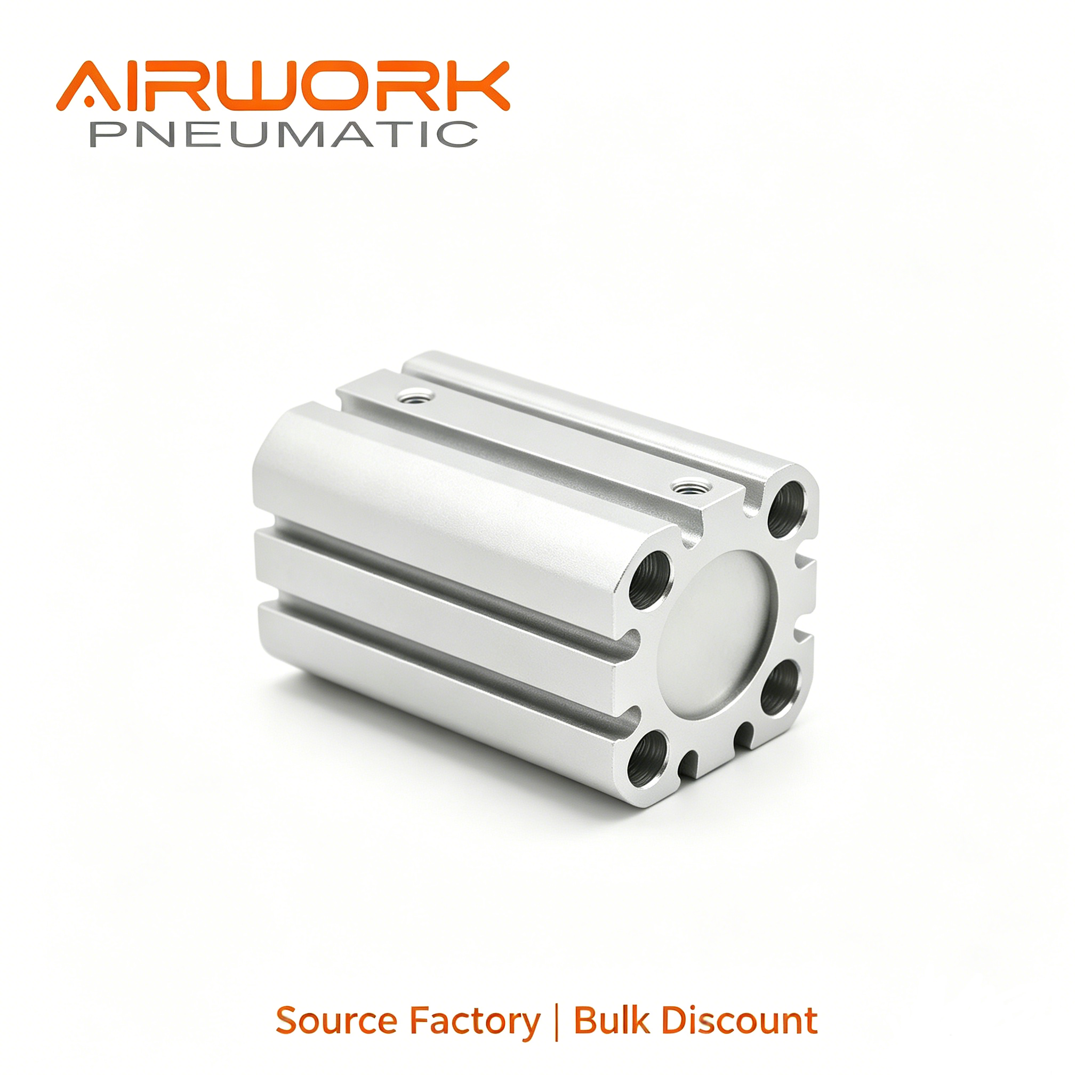

Производител на компактни пневматични цилиндри C55 и CD55 според ISO 21287, направо от OEM фабрика – двойно действащ въздушен цилиндър с единичен шток, съвместим с SMC

Подробно описание на продукта:

Серията C55 е окончателният избор за инженери и производители на машини, които имат нужда от непоколебима мощност в изключително ограничени пространства. Като се придържа към международния стандарт ISO 21287, тази серия осигурява универсален монтажен контур, който позволява безпроблемна интеграция в глобални индустриални системи. Нейният ултра-компактен дизайн позволява значително намаляване на размерите на машините, без да се жертва високата циклична надеждност, необходима в съвременните производствени среди.

Приложение Индустрии:

Автоматизация и сглобяване, Опаковъчни машини, Производство на електроника, Медицинско и лабораторно оборудване, Автомобилно производство, Текстилни машини, Дървообработващи машини, Преработка на храни и напитки, Роботика и крайни инструментални системи, Производство на машини за рязане

Характеристика на продукта:

• Глобална стандартизация според ISO 21287: Нашият модел C55 е изработен според точните международни размери. Това гарантира пълно „включване“ като замяна за стандартните компактни цилиндри, използвани по целия свят, и ви позволява да поддържате или модернизирате вашите системи, без да променяте съществуващата подредба на машините.
• Високопръчен тласков стержън от неръждаема стомана: Всеки един цилиндър е осигурен като стандарт с висококачествен тласков стержън от неръждаема стомана. Това осигурява отлична корозионна и износостойкост, което гарантира гладка работа и дълъг срок на експлоатация при тежки индустриални условия.
• Изработка от твърдо анодиран алуминий: Цилиндричното тяло е изработено от алуминиев сплав с висока плътност и твърдо анодирана повърхност. Този процес затвърдява вътрешната повърхност, намалява триенето и предпазва от окисляване.
• Умна обратна връзка за позиция: Тялото има интегрирани надлъжни жлебове от няколко страни. Тези пазове са проектирани за безпроблемно монтиране на сензори за близост (магнитни превключватели), което осигурява точна детекция на позицията и лесна интеграция с PLC системи.
• Контрол на шума и вибрациите: Вградени високорезилентни гумени амортисьори в двата края абсорбират кинетичната енергия в края на хода, ефективно намалявайки ударния шум и механичното напрежение.

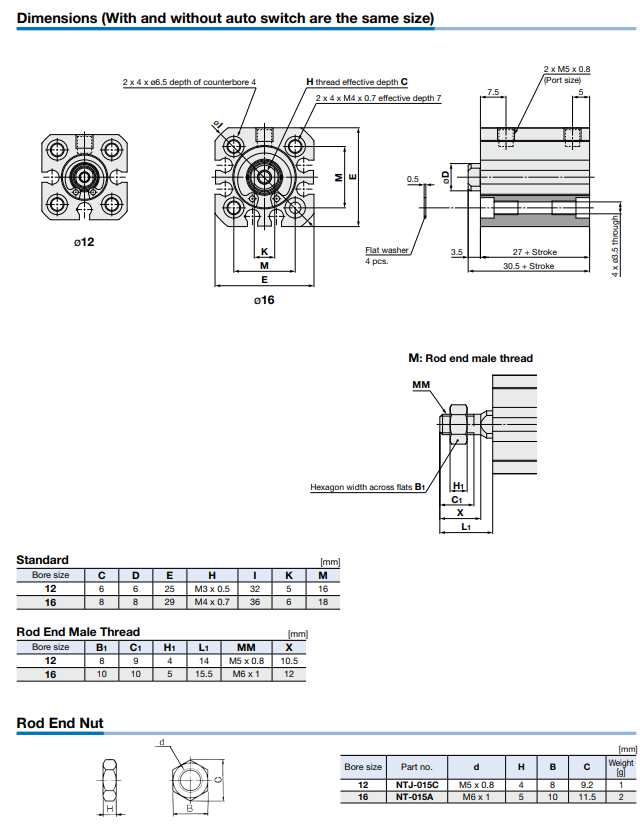

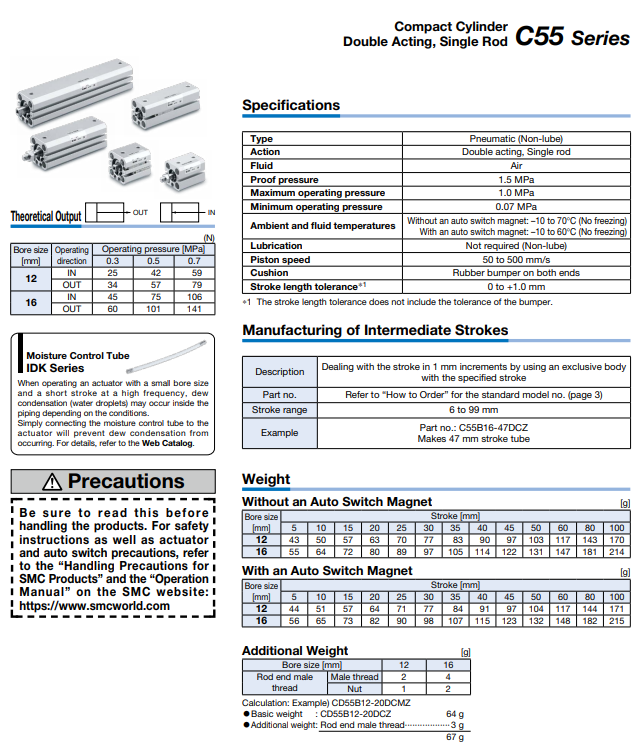

Спецификация:

Възможности за персонализация

Предимства на продукта

• Съответствие с ISO 21287 — международен размерен стандарт за компактни цилиндри. Гарантирана взаимозаменимост с Festo ADN/AEN, Airtac ACE, Parker P1P и всички марки, съответстващи на ISO 21287. Един и същ модел на монтажните отвори, позиции на присъединителните портове и размери на крайната част на буталния шток при всички производители, съответстващи на стандарта.

• Пълна съвместимост със серията SMC C55/CD55 — идентични монтажни размери според ISO 21287, позиции на присъединителните портове и резбовани части на буталния шток. Напълно заместващи модели за SMC C55, C55B, CD55, CD55B и C55-Z — без нужда от модификация на машината.

• 1.8× Противоборна натоварваща способност По-добра устойчивост на странични натоварвания в сравнение с компактните цилиндри от предишното поколение. Уникалната комбинация от гумен брониращ механизъм + пръстен за износване на бушона на бутона + бушона на пръта разпределя страничните сили по-ефективно, намалявайки износването на бушона на пръта и удължавайки жизнения срок.

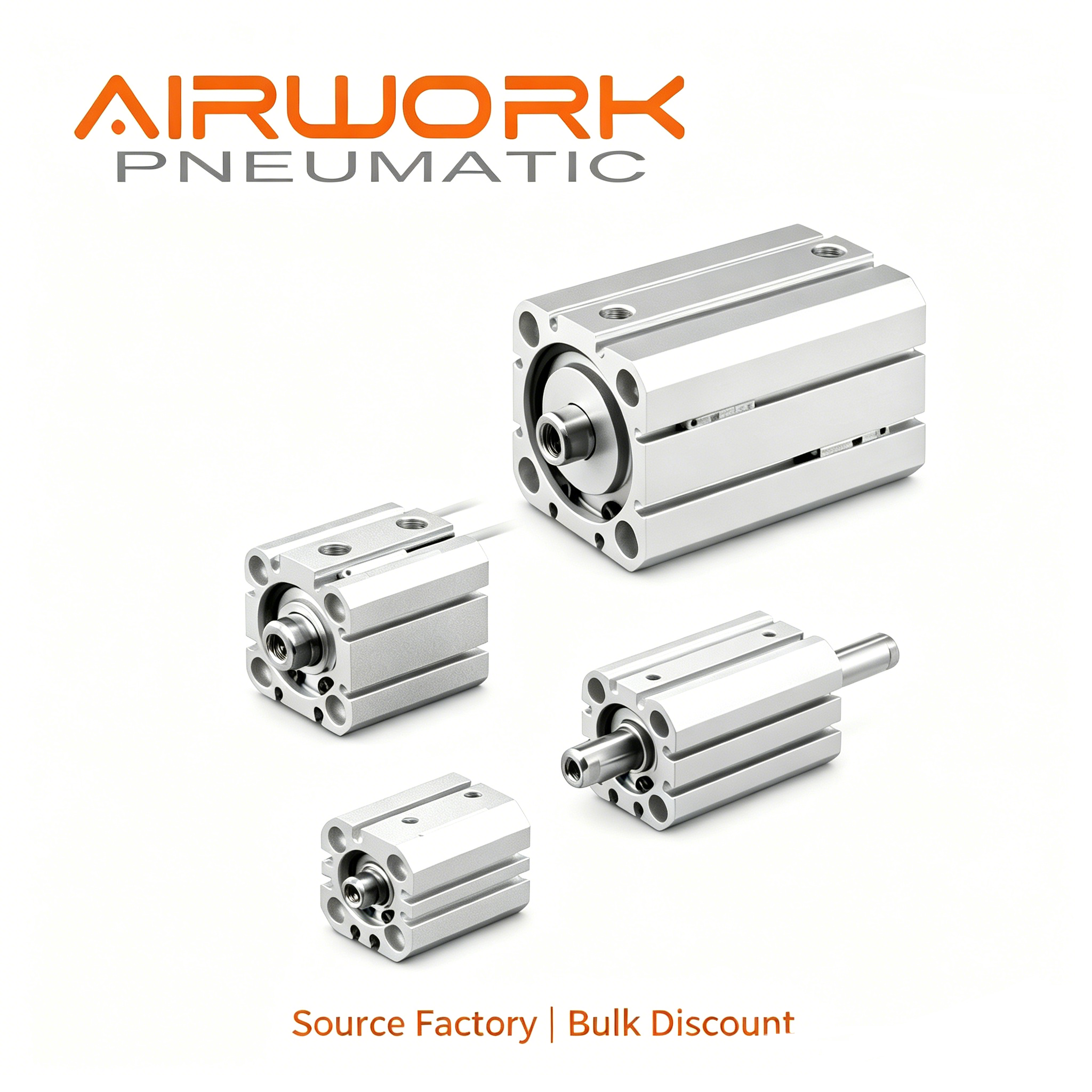

• 10 Размери на пробива: 12100 мм Най-широк диапазон от компактни цилиндри. От микро ø12 за задвижване на сензора до мощни ø100 за закрепване на тежки арматури. Обхваща практически всяко приложение за компактен формат в едно семейство продукти.

• Гуменото възглавница на брониращия брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брониращ брони По-тиха работа, по-прост дизайн, нулева поддръжка. Не е необходимо регулиране на клапаните на иглата.

• Ультракомпактен ISO формен фактор По-къса обща дължина от цилиндрите по ISO 15552 с еквивалентно пробиване. Монтират се в тесни кутии, където стандартните цилиндри не се побиват. Идеален за плътни многостанционни автоматизирани макети.

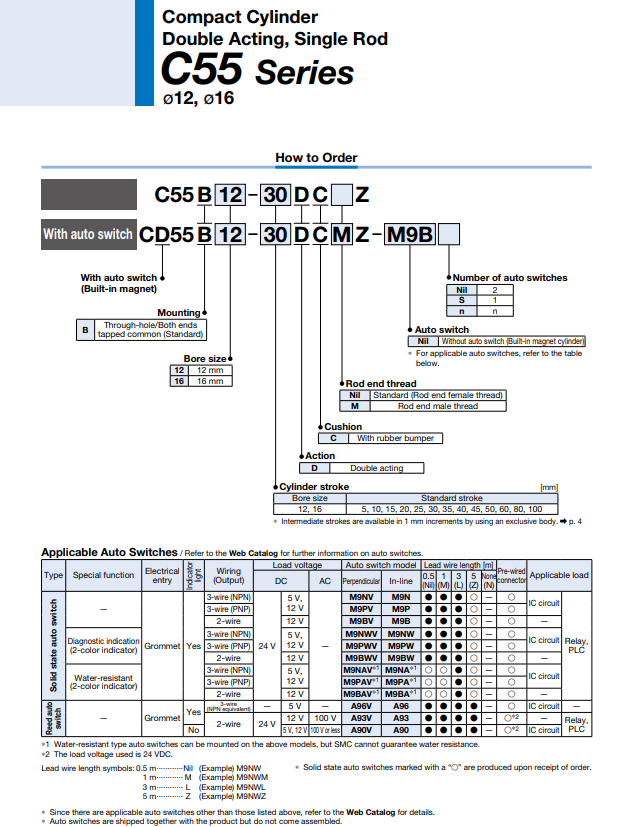

• 4-повърхностен автоматичен превключвател Интегрирани сензорни жлези на всички четири повърхности на тялото. Монитор за позициониране на тръстика или на твърдо състояние във всякаква ориентация. CD55 вариант включва предварително монтиран магнитен бутало за съвместимост на сензорите plug-and-play.

• Съдържание на две пръчки C55W (двойни пръчки / през пръчки) осигурява еднаква сила и в двете посоки и синхронизирано двойно задвижване от същия компактен форм фактор.

• Женски опцион за пръчици C55B/CD55B вариантите имат женски (вътрешен) превод на пръчиците. Идеален за инструменти с разтоварване, пряко прикрепване на аксесоари и приложения, където изпъкването на мъжката пръчка е нежелателно.

• 8-годишен опит в производството директно от Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (Въздушна работа). 100+ CNC обработващи центрове, сертифицирани с CE/ISO, доставени в 120+ страни. Инженерна подкрепа за персонализирани решения за компактни цилиндри.

Приложение：

• Автоматизирано сглобяване и прецизна роботика:

В секторите за високоскоростна електроника и автомобилна сглобка минимизирането на теглото и размерите на крайните ефектори е от решаващо значение. Серията C55, с нейния изключително компактен дизайн според ISO 21287, позволява на инженерите да проектират по-малки и по-леки роботизирани щипки и сглобки с висока плътност. Тя осигурява висока фиксираща и позиционираща сила, необходима за обработката на деликатни части, като значително намалява общата заемана площ на машината и позволява по-висока производителност в автоматизирани производствени среди, работещи 24/7.

• Производство на електроника и полупроводници:

Точността и чистотата са непременни в процесите за производство на полупроводникови устройства. Нашият цилиндър C55 е проектиран за работа без смазка, което гарантира пълно отсъствие на маслено облакче в чувствителните чисти помещения. Комбинацията от стоманена пръчка и тяло с твърдо анодиране осигурява необходимата химическа устойчивост за обработка на кръгли пластини (wafer) и изпитателни фиксирури за печатни платки (PCB). Стандартизираните размери гарантират, че международните производители могат лесно да набавят тези актуатори като надеждни заместители за своите високотехнологични производствени линии.

• Системи за опаковане и сортиране с висока плътност:

В съвременното хранително и фармацевтично опаковъчно оборудване оптимизирането на пространството е от ключово значение. Серията C55 широко се използва за сортиране, избутване и вдигане в машини за вторично опаковане с висока честота. Краткият профил позволява монтирането на няколко единици в стеснени колекторни конфигурации. Издръжливите вътрешни уплътнения и интегрираните буфери са проектирани да издържат постоянната вибрация и циклите с висока скорост, характерни за автоматизираното етикетиране и сортирането на малки предмети, което значително намалява интервалите за поддръжка и простоите.

Монтаж и използване:

• Филтриране на въздуха: Използвайте сух компресиран въздух, филтриран чрез филтър с размер на отворите 40 μm, за да защитите вътрешните компоненти. Подходящото качество на въздуха предотвратява преждевременното износване на уплътненията и запазва цялостта на буталния шток от неръждаема стомана.
• Регулиране на скоростта: Винаги използвайте клапани за регулиране на потока, за да контролирате скоростта на буталото в диапазона 50–500 mm/s. Контролирането на скоростта предотвратява повреда на вътрешните гумени амортисьори и сензори поради излишна ударна енергия.
• Осева подравненост: Уверете се, че товарът е напълно подравнен по оста на буталния шток. Избягването на странични натоварвания е критично за намаляване на вътрешното триене и предотвратяване на течове през уплътнението на штока.
• Надеждно монтиране: Монтирайте цилиндъра върху твърда, равна повърхност, като използвате стандартните отвори за болтове. Затегнете всички болтове до препоръчителния въртящ момент, за да осигурите стабилност по време на високочестотна индустриална експлоатация.
• Монтаж на сензорите: Закрепете позиционните сензори в интегрираните канали на корпуса за точна обратна връзка. Избягвайте близост до силни външни магнитни полета, за да гарантирате, че вътрешният магнитен бутален елемент осигурява надеждни и безгрешни сигнали.

Често задавани въпроси

В1. Съвместим ли е C55 серията с международните стандартни цилиндри?

О1. Напълно. Нашата C55 серия се произвежда стриктно според международния стандарт ISO 21287, което гарантира пълна взаимозаменяемост с всеки друг задвижващ елемент, който използва същия глобален монтажен контур.

В2. От какви материали са изработени основните компоненти?

А2. Използваме твърдо анодизиран алуминиев сплав за цилиндричния корпус и висококачествена неръждаема стомана за буталния шток. Тази комбинация осигурява максимална издръжливост и превъзходна устойчивост на корозия и износ.

В3. Могат ли тези цилиндри да работят без външно смазване?

А3. Да, серията C55 е проектирана за работа без смазване. Предварително е смазана с високопроизводителен грейс, което осигурява плавно задействане и чиста, безмаслена среда за чувствителни приложения.

В4. Включва ли цилиндърът магнит за позиционно усещане?

А4. Предлагаме както магнитни, така и немагнитни версии. Магнитната версия позволява лесна инсталация на стандартни индуктивни датчици от серия D-M9 в интегрираните монтажни жлебове на корпуса.

В5. Каква е вашата гаранционна и качествена политика?

A5. Всеки цилиндър минава 100% тест за течове и производителност. Предоставяме гаранция за качество от 12 месеца и професионална техническа поддръжка. Като фабрика гарантираме незабавна замяна при всякакви проблеми, свързани с производството.

В6. Предлагате ли услуги за персонализиране по OEM и ODM модел?

А6. Да, предлагаме изчерпателна поддръжка за OEM/ODM. Можем да извършим лазерно маркиране на вашата собствена търговска марка, да персонализираме нестандартни дължини на хода и да предоставим различни варианти на крайни връзки, за да отговарят на вашите специфични инженерни изисквания.

В7. Какво е стандартното време за изпълнение на поръчките ви?

А7. За стандартни диаметри на цилиндъра и дължини на хода обикновено изпращаме поръчките в рамките на 3–7 работни дни. За големи поръчки или персонализирани OEM проекти обикновено са необходими 10–15 дни, в зависимост от производствения график.

В8. Търговска компания ли сте или действителната източна фабрика?

А8. Ние сме специализирана източна фабрика за пневматични компоненти. Притежаваме пълна производствена линия, което гарантира най-добрия съотношение цена/качество и директна техническа поддръжка.

Въпрос 9. Какъв е графикът за поддръжка на компактните цилиндри C55?

Отговор 9. Цилиндрите C55 са предварително смазани в завода и проектирани за работа без масло при използване на чист, филтриран компресиран въздух.

Седмично: Визуална проверка — няма течове на въздух в присъединителните портове или уплътнението на шпинделя. Повърхността на шпинделя е чиста, без драскотини. Гуменият амортизатор е непокътнат и не показва признаци на остаряване.

Месечно: Проверка на функцията и позиционирането на автоматичния превключвател (CD55). Проверка на моментите на затегане на монтиращите болтове. Инспекция на шпинделната букса за люфт.

На всеки 2 милиона цикъла или на всеки 6 месеца: Инспекция на уплътнението на шпинделя (пречиствателно уплътнение) за течове. Проверка на шпинделната букса за радиално износване. Замяна на гумения амортизатор при затвърдяване, пукнатини или компресия.

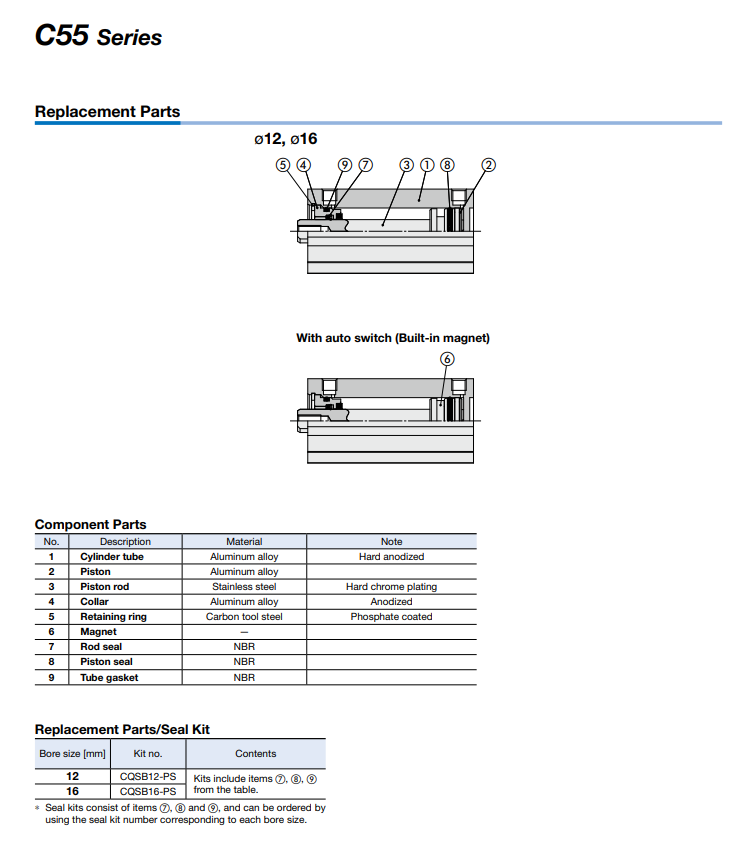

Всеки 5 милиона цикъла или 12 месеца: Заменете пълния комплект уплътнения — уплътнение на буталото, уплътнение на шипа, почистващо уплътнение, износваща се пръстенова част и O-пръстени. Проверете праволинейността на шипа и хромираната повърхност. Почистете вътрешната цилиндрична повърхност.
