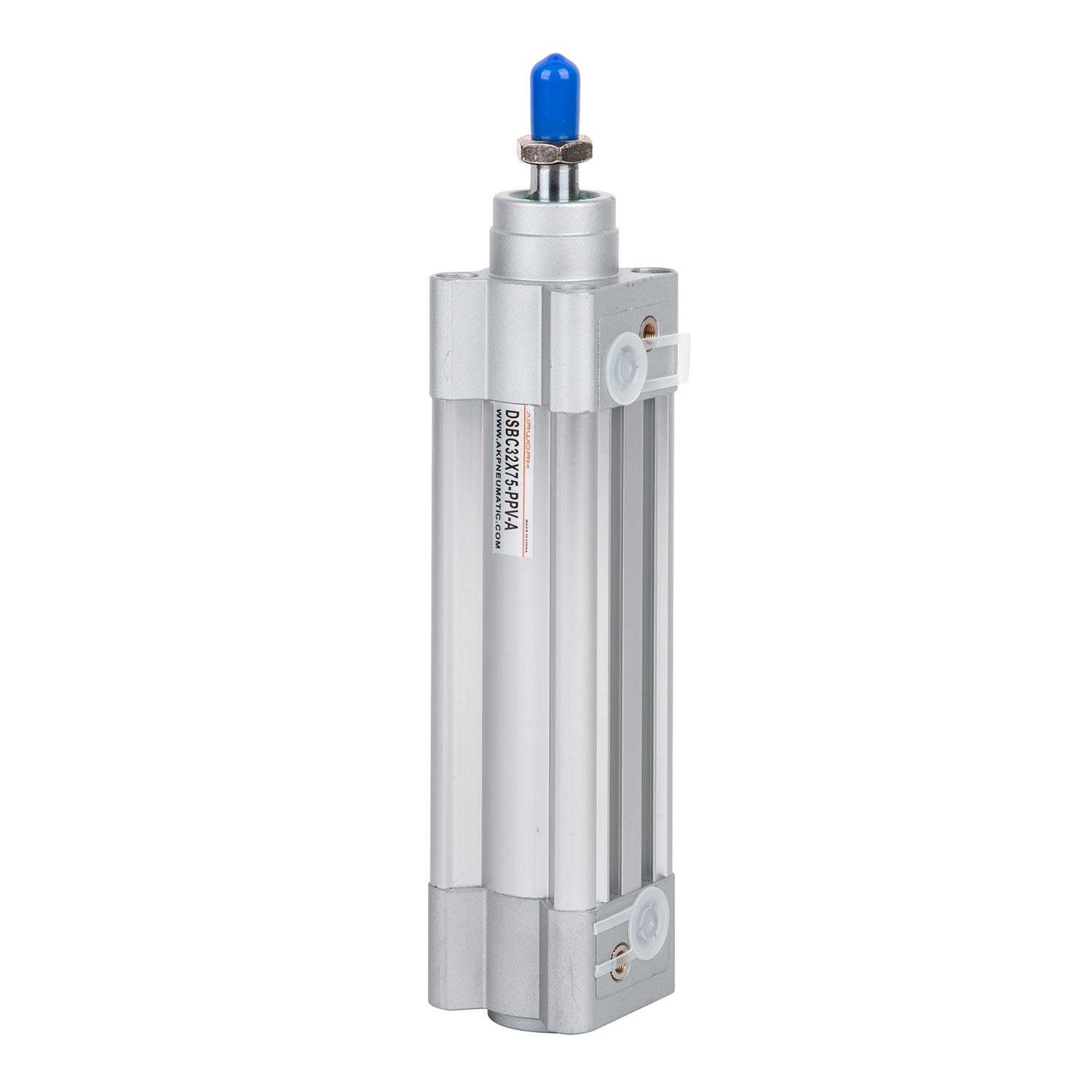

שאלה: השפעת ההתאמה של 'הסדקים האויריים' על العمر המכני של הצילינדרים מסדרת SC?

תשובה: התאמת נכונה של הסדקים האויריים על צילינדרי SC מסוג tie-rod צילינדרים פנאומטיים משפיע ישירות וחיובית על תקופת החיים המיכנית שלהם, וכתוצאה מכך מאריך לעיתים קרובות את מחזורי הפעולה שלהם פי שלושה עד חמישה. ספיגת אוויר פועלת על ידי לכידת נפח מסוים של אויר יוצף בקצה המעבר של הצילינדר, מה שיוצר בלימה פנאומטית שמאיטה את הפיסטון לפני שהוא פוגע בכיסוי הקצה המתכתי. אם ספיגת האוויר לא מוסבת כראוי או פתוחה לחלוטין, הפיסטון יתנגש בכיסויי הקצה במהירות גבוהה, וייצר כוחות מכה עצומים. התנגשויות חוזרות אלו בעוצמה גבוהה גורמות לעייפות מתכת, לשבירת כיסויי הקצה, לפגם בש threads של מוט הפיסטון ולפירוק מוקדם של החותמים. התאמת הנעיצות של מדף הספיגה באופן נכון מבטלת התנגשויות מתכת-מתכת וסופגת את האנרגיה הקינטית בצורה חלקה.

מבוא: האתגר של התנגשויות פיסטון במהירות גבוהה

באוטומציה תעשייתית B2B, צילינדרי סדרת SC מועדים מאוד בזכות העיצוב המאובטח הקלאסי של מוטי התחברות והאפשרויות הרבות להתקנה. צילינדרים אלו משמשים לעיתים קרובות ביישומים כבדי משקל שבהם יש לדחוף, למשוך או להרים משאות משמעותיים במהירויות גבוהות. עם זאת, עם מהירות ומסה מגיעה האנרגיה הקינטית. כאשר פיסטון כבד נסחף במהירות גבוהה, הוא צובר אנרגיה קינטית שצריכה להתפזר בבטחה בסוף כל מחזור תנועה.

בלי מנגנון איטום יעיל, אנרגיה קינטית זו מתהפכת לגלי הלם הרסניים כאשר הפיסטון מתנגש במכסה הקדמי או האחורי האלומיניומי. לאורך זמן, התנגשויות אלימות אלו יגרמו להרס גם של הצילינדר החזק ביותר. AIRWORK, יצרנית מובילה של רכיבי פניאומטיקה ברמה עולמית, משלבת בצילינדרים מסדרת SC שלה בועת אויר מותאמת במדויק כדי להגן על הצילינדר ועל מכונות האוטומציה הסמוכות ממנו מפני סחיפה הנגרמת מהלמי הלם.

הפיזיקה של האנרגיה הקינטית בצילינדרים פנאומטיים

כדי להבין את החשיבות הקריטית של ספיגת האוויר, עלינו להביט בנוסחה המתמטית לאנרגיה קינטית (Ek):

אנרגיה קינטית = 0.5 × m × (v בריבוע)

כאשר:‏

• m היא מסה כוללת בתנועה (כולל הפיסטון, מוט הפיסטון והמשא החיצוני) בקילוגרמים (kg).
• v היא מהירות הפיסטון במטרים לשנייה (m/s).

מכיוון שהמהירות מועלת בריבוע במשוואה זו, כל עלייה במהירות משפיעה באופן מעריכי על האנרגיה הקינטית. לדוגמה, הכפלה של מהירות הפיסטון מ-0.5 m/s ל-1.0 m/s מכפילה פי ארבע את האנרגיה הקינטית שצריכה להספג בסוף המחזור.

אם לקוטר הצילינדר הוא 100 מ״מ והוא נע משא של 20 ק״ג במהירות של 0.8 מטר לשנייה, האנרגיה הקינטית היא:

• אנרגיה קינטית = 0.5 × 20 ק״ג × (0.8 × 0.8) = 6.4 ג'ול.

למרות ש-6.4 ג'ול נראים קטנים, כאשר האנרגיה מרוכזת על פני משטחי החיבור הצרים של הפיסטון ומכסה הקצה לאורך מיליוני מחזורים, היא מייצגת כמות עצומה של מתח מצטבר. ללא ספיגת אוויר מתאימה, אנרגיה זו תגרום לאי-יציבות מהירה של המתכת ותשבור את רכיבי הגליל.

איך פועלת ספיגת האוויר הניתנת להתאמה

ספיגת אוויר פנאומטית ניתנת להתאמה היא פתרון הנדסי אлегנטי המובנה ישירות בתוך כיסויי הקצה של הגליל. היא משתמשת ברכיבים הבאים:

• שרוול הספיגה: שרוול מתכתי צילינדרי או בוס המonta על מוט הפיסטון, הממוקם בשני צידי הפיסטון הראשי.
• חוגר הספיגה: חוגר חד-כיווני מיוחד המותקן בתוך חור כיסוי הקצה.
• בורג המחט המבוקר: בורג מדוייק במיוחד שניתן להתאים כדי לשלוט בקצב זרימת האוויר היוצא דרך ערוץ מעבר.

כשהמ Piston מתקרב לסוף המעבר שלו, שרוול הספיגה נכנס לתוך החריץ של כיסוי הקצה ומביא במגע עם חותמת הספיגה. פעולה זו סוגרת את נתיב הפליטה העיקרי של האוויר. האוויר הנותר בחדר כיסוי הקצה נאגר. האוויר הנאגר פועל כקפיץ פנומטי, מכווץ במהירות ומייצר לחץ אחורי גבוה שמאט את המבנה.

הדרך היחידה לאויר הנלכד להשתחרר היא דרך תעלת מעבר קטנה שמנוהלת על ידי ברג המניע של חורף הגז. על ידי סיבוב ברג זה, ניתן להתאים את קצב השחרור של האויר הנלכד, ובכך לדייק את קצב הבלימה כדי להתאים אותו למסת המטען ולמהירות.

היתרונות המכניים הישירים של התאמת הספיגה הנכונה

• הסרת עייפות מתכתית בכיסוי הקצה: כיסויי קצה מאלומיניום נוטים לעייפות מבנית תחת עומסים חוזרים של מכה. הספיגה סופגת את המכה לפני שהגיעה לכיסוי הקצה, ומונעת קריעות מבניות, במיוחד באזור חורים להרכבת הברגים.
• הגנה על חוטי מוט הפיסטון: הפיסטון מחובר למודת הפלדה באמצעות חוטים בעלי חוזק מתיחה גבוה. התנגשויות בעוצמה גבוהה יוצרות מתח גזירה עצום שעשוי לקלף או לשבור את החוטים הללו. האטה חלקה מפחיתה את המתח המתיחה על המפרקים המכניים הקריטיים הללו.
• הארכת תקופת חיים של החתימות הפנימיות: גלי הלם עוברים דרך כל הצילינדר, מה שגורם לחתימות הפיסטון ומודת הפלדה להתעוות ולצאת לתוך פערים מכניים. הסרת הלם ההתנגשות שומרת על צורת החתימות ומונעת כישלונות קריעה.
• הפחתת רמת הרעש והרטט במשטח היצור: התנגשויות של מתכת במתכת בצילינדרים יוצרות רעש ברמה גבוהה מאוד ורטט מבני שמתפשט דרך מסגרת המכונה, ועשוי לה afes חיבורים חשמליים, סוגרי חיישנים ובורגים מבניים.

מדריך צעד אחר צעד להתאמת ספיגת הלם באוויר של סדרת SC

כדי למקסם את תקופת החיים של הצילינדרים שלכם מסוג AIRWORK SC, עקובו אחר הליך ההתאמה המקצועי הבא:

• שלב 1: מצא את ברגי המחט. מצא את ברגי המחט האלומיניום או הפלדה הלא חלודה הממוקמים בצידי הכיסויים הקדמי והאחורי.
• שלב 2: הגדר לפתיחת מלאה (מצב התחלתי). סובב את ברגי המחט נגד כיוון השעון כדי לפתוח אותם לחלוטין. אל תסובב אותם מעבר לקופסאות החזקה שלהם כדי למנוע נזק לחריצים.
• שלב 3: הפעלת המכונה בלחץ נמוך. הפעילו את אספקת האוויר הניאומטי בלחץ מופחת (בערך 3 עד 4 בר) והפעילו את הצילינדר עם העומס. תשמעו צלצול מתכתי רועם כשהמך פוגע בקצוות.
• שלב 4: סגירה הדרגתית של מחט הבקרה. סובב את ברגי המחט בכיוון השעון בצעדים קטנים (חצי סיבוב בכל פעם). ככל שהערוץ העודף יצר, תבחין באיטיות של הפיסטון ממש לפני סיום המהלך שלו, והצלצול המתכתי ידעך.
• שלב 5: מציאת ערך הגדרה אופטימלי. המשיכו להתאים עד שתגיעו לנקודת האיזון המושלמת: הפיסטון מאט באופן חלק עד לעצירה רגועה ושקטה לחלוטין בחלק הקדמי של הצינור, ללא דחיפה חזרה. אם תסגרו את המחט מדי, הלחץ החוזר יהיה גבוה מדי, מה שיגרום לפיסטון לדפוק או לעצור לפני שהשלים את המהלך המלא שלו.
• שלב 6: בדיקה בלחץ הפעלה מלא. העלו את המערכת ללחץ הפעלה המלא שלה והכניסו התאמות סופיות קלות. הדביקו את צירות הנעילה אם הדגם שלכם מצויד בהם, כדי למנוע סיבוב של הברגים עקב רעידות.
