שאלה: כיצד לאבחן ולפתור את תופעת 'ההחלקה והתלטול של הצילינדר' (התנודדות) בתהליכי אוטומציה במהירות נמוכה?

תשובה: פתרון בעיות של צלחת צילינדר נוימטי (זחילה) דורש פתרון חוסר האיזון של החיכוך בין חותמות הפיסטון והג'ימנט. גליל קיר חבית. חתיכת החליקת מאופיינת בתנועה רועדת, מפוצצת או לא אחידה כאשר צילינדר פועל במהירות נמוכה מאוד (בדרך כלל מתחת ל-50 מילימטרים לשנייה). זה קורה משום שהמימד הסטטי של חיכוך גבוה משמעותית מהמידה הדינמית של חיכוך. הפיסטון נדבק, הלחץ מתגבר עד שהוא מתגבר על חיכוך סטטי, הפיסטון מחליק קדימה במהירות, ואז נדבק שוב. כדי למנוע זחילה, מהנדסי העיצוב חייבים ליישם בקרת זרימה ממוסד, לשדרג לחותמות פוסטון מיוחדות מבוססות PTFE עם חיכוך נמוך, להחיל חומרי סיכה פלואורינים ביצועים גבוהים, ולהבטיח סידור מושלם כדי למנוע קשר מכ

הקדמה: תעלומה של תנועת הצילינדר המתרדד

באוטומציה תעשייתית מדויקת במיוחד, תנועה חלקה ומבוקרת היא חיונית. בין אם מכונה מזינה כלי חיתוך, מפעילה שכבת דבק עדינה, או ממוקמת באיטיות רכיב אלקטרוני עדין – עקביות היא המפתח. עם זאת, כאשר צילינדרים פניאומטיים מופעלים במהירויות נמוכות, הם לרוב מפגינים תופעה מתסכלת הנקראת 'הדביקה-החלקה' (stick-slip) או 'זחילה'.

במקום תנועה חלקה, מוט הפיסטון נע כסדרה של קפיצות קטנות ואלימות. התנהגות אקראית זו עלולה לקלקל תהליכים עדינים, לגרום לרעידות מבניות במבנה המכונה, להאיץ את ההתעכלות המכנית ולתקצר את משך החיים הפעיל של הצילינדר. כספק מוביל של מערכות פניאומטיות מתקדמות, AIRWORK מחויב לעזור לייצרנים להבין את הפיזיקה של התופעה 'הדביקה-החלקה' ולממש פתרונות יציבים שמבטיחים תנועה ליניארית חלקה וחזקה.

הפיזיקה של הדביקה-החלקה: חיכוך סטטי לעומת חיכוך דינמי

כדי לפתור את תופעת ההליכה-הנפילה, עלינו לבחון את הטריבולוגיה (המחקר של חיכוך, שמייה ובלאי) של החוגרים הפיסטוניים והחוגרים המתחברים למשוט ביחס למשטחים מתכתיים. לכל ממשק החלקה של אלסטומר על מתכת יש שני מקדמי חיכוך נבדלים:

• חיכוך סטטי (חיכוך פיצוץ): הכוח הנדרש כדי להתחיל תנועה בין שני משטחים הנמצאים במנוחה. כאשר הם במנוחה, מולקולות החוגר האלסטומרי יוצרים חיבור מיקרוסקופי או מתארגים מחדש עם הפסיגות המיקרוסקופיות של קיר התיבה המתכתי.
• חיכוך דינמי (חיכוך החלקה): הכוח הנדרש כדי לשמור על תנועה לאחר שהמשטחים כבר נמצאים בתנועה. ערך זה תמיד נמוך מחיכוך סטטי.

כאשר צylinder מקבל פקודה לנוע במהירות איטית מאוד, האוויר המכווץ נכנס לתא הצילינדר באיטיות רבה. הלחץ עולה, אך הפיסטון אינו נע מכיוון שהכוח עדיין נמוך מחיכוך הסטטי. במהלך זמן זה, הפיסטון נשאר קבוע.

כשאוויר ממשיך להיכנס, הלחץ בסופו של דבר חורג מהסף המכריע. החיכוך הסטטי נשבר, והמערכת עוברת מיידית לחיכוך דינמי. מכיוון שחיכוך דינמי נמוך יותר, הכוח שנוצר על ידי האוויר המכווץ שנצבר הוא עתה גבוה בהרבה ממה שנדרש להזיז את המטען. הפיסטון מחליק לפתע קדימה. תנועה מהירה זו מורחبت מיד את נפח המגורה, מה שגורם ללחץ הפנימי לרדת באופן מיידי. ככל שהלחץ יורד, הכוח המניע יורד מתחת לסף החיכוך הסטטי שוב, והפיסטון נצמד שוב.

מחזור זה של הצמדות-החלקה-הצמדות-החלקה חוזר על עצמו ללא הרף, ויוצר את תנועת הזחילה המקוטעת. במהירויות גבוהות, התנע הקווי של הפיסטון והמטען מעביר בקלות את המערכת מעבר לשלבים המעבריים הללו, ולכן תופעת ההצמדה-ההחלקה אינה נראית לעין. לעומת זאת, במהירויות נמוכות אין מספיק תנע כדי להתגבר על מעבר החיכוך, מה שמוביל לזחילה קשה.

הגורמים העיקריים להצמדה-החלקה במגורות במערכות B2B

מספר גורמים תכנוניים וסביבתיים יכולים להפעיל או להחמיר את אפקט הדביקה-החלקה בתהליכי עבודה במהירויות נמוכות:

• תעודה מוקדמת גבוהה של החותם ומתח: כדי למנוע דליפות חיצוניות ופנימיות, חותמים סטנדרטיים לシילינדרים מעוצבים עם תעודה רדיאלית מוקדמת גבוהה. כלומר, שפת החותם נלחצת בזווית ישרה אל דופן הצלינדר. למרות שהדבר מצוין לשמירה על לחצים גבוהים, כוח הרדיאלי הגבוה הזה מגביר באופן דרמטי את חיכוך ההתנעה.
• אובדן שמן שיזוף: לאורך זמן, אוויר דחוס שמכיל לחות יכול לשטוף את השמן המ заводי בתוך דופן הצלינדר. אם הצלינדר פועל ללא שמן, יש מגע ישיר בין המתכת לאלאסטומר, מה שמגביר את חיכוך ההתנעה באופן קיצוני.
• הגדרה שגויה של בקרת הזרימה: בקרה במהירות של צילינדר על ידי רגולציה של האוויר הנכנס לצלינדר (בקרת זרימה פנימה) היא טעות נפוצה. מכיוון שאין לחץ אחורי בצד הפליטה כדי ליצב את הפיסטון, הצלינדר נוטה מאוד לאפקט הדביקה-החלקה.
• אי-יישור מכני: אם הצילינדר נמצא במקצת באישור לא תקין ביחס למונחים הליניאריים החיצוניים, מוט הפיסטון יסבול מטעינה צדדית. זה מאלץ את הפיסטון לנוע באופן צדדי, מה שגורם ללחץ מגע מקומי גבוה באחד הצדדים של החתימה, ומכפיל את חיכוך השתייה.

פתרונות הנדסיים צעד אחר צעד להעלמת התנודדות

על ידי יישום שיטתי של טכניקות הנדסיות אלו, ניתן להיפטר בהצלחה מתופעת הדביקה-החלקה ולשחזר ביצועים חלקים במיוחד במהירויות נמוכות:

• פתרון 1: יישום פקדי זרימה מסוג 'מדידת יציאה'. יש תמיד לשלוט במהירות הצילינדר על ידי רגולציה של האוויר היוצא (מדידת יציאה) ולא של האוויר הנכנס (מדידת כניסה). פיקוד זרימה מסוג מדידת יציאה שומר על לחץ אחורי קבוע ויציב במדור היציאה. לחץ אחורי זה פועל ככרית פנאומטית ניתנת להתאמה, המניעה קפיצות פתאומיות ומבטלת כל נטייה להחלקה, ומשמרת את תנועת הפיסטון יציבה.
• פתרון 2: התמחות בחיבורים נמוכים בחיכוך. עבור תהליכי עבודה באיטיות, חיבורים סטנדרטיים מפוליאוריתן או מניטריל אינם מתאימים. מהנדסי העיצוב צריכים לציין צילינדרים מסוג AIRWORK שמצוידים בקיטי חיבורים נמוכים בחיכוך. קיטים אלו משתמשים בחוגים Glyd עשויים חומרים מבוססי PTFE (טפלון), המופעלים על ידי טבעות O סטנדרטיות מ-NBR. ל-PTFE יש מקדם חיכוך נמוך מאוד, ומקדמי החיכוך הסטטי והדינמי שלו כמעט זהים, מה שמונע מכנית את התופעה הפיזיקלית של הדבקה-החלקה.
• פתרון 3: השמנת מחדש עם שמן שמנת פלואוריד מיוחד. שמן שמנת ליתיום או סיליקון סטנדרטי עלול להיכשל בתנאי איטיות וחיכוך גבוה. השמנת מחדש של קנה הצילינדר עם שמן שמנת פלואוריד איכותי (כגון שמן שמנת מבוסס PFPE) יוצרת סרט שמנת יציב מאוד וארוך טווח, אשר עמיד לשטיפה ומפחית את חיכוך ההתנעה.
• פתרון 4: אופטימיזציה של איכות האוויר והלחץ. תנודות בלחץ האספקה עלולות להחמיר את תופעת ההליכה-הנפילה (stick-slip). ודאו שהמערכת מוזנת מאספקת אוויר יציבה ומבוקרת היטב באמצעות מסנן-מגביל לחץ AIRWORK בעל דיוק גבוה. בנוסף, אוויר יבש עלול להאיץ את ייבוש החותמים, ולכן יש לשקול שימוש במלגרטור אדים אם משמשים חותמים סטנדרטיים.
• פתרון 5: שימוש במדריכי הזזה חיצוניים. ודאו שמשורה המאובטחת של הצילינדר אינה נושאת עומסים צדדיים. השתמשו במחברים עצמאיים להתאמה (self-aligning couplers) ובמסילות הנחיה קווית באיכות גבוהה כדי לשמור על תנועת הצילינדר לאורך ציר ישר לחלוטין וחסר חיכוך.

סדרת הצילינדרים הפנאומטיים נמוכי החיכוך של AIRWORK

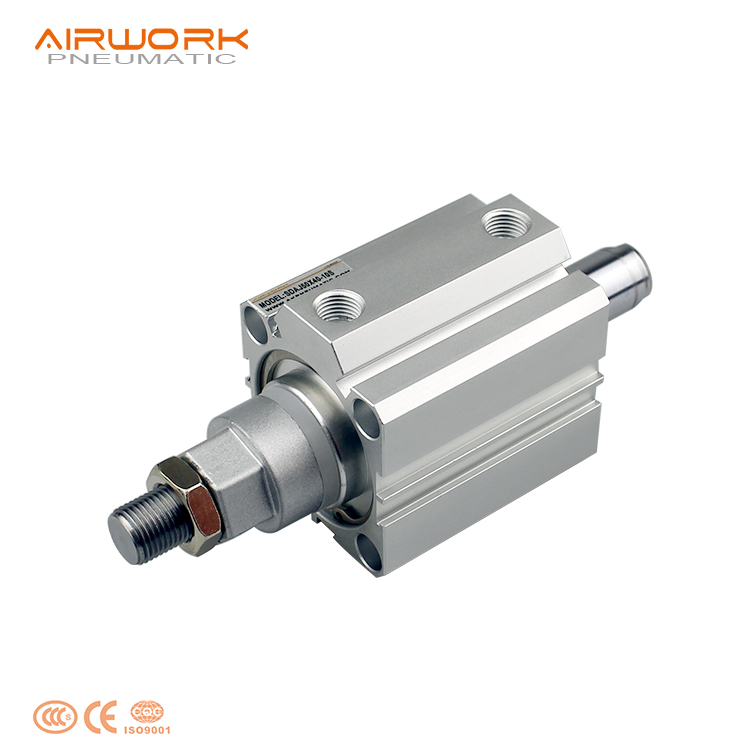

AIRWORK מציעה טווח מיוחד של צילינדרים פנאומטיים נמוכי חיכוך ובעלי חלקות גבוהה, אשר תוכננו במיוחד לאוטומציה עדינה ומהירה נמוכה. הצילינדרים שלנו כוללים גופי אלומיניום מפוסלים במיקרו עם רמת גסות שטח (Ra) נמוכה מ-0.2 מיקרון, ומורכבים מחותמים פרמיומים נמוכי חיכוך מסוג PTFE מואצים, וכן שמנת שימון מיוחדת בעלת יציבות גבוהה.

מסקנה: השגתו של בקרת דיוק עם AIRWORK

החלקה-הדחה של צילינדר היא אתגר פיזי נפוץ באוטומציה במהירויות נמוכות, אך ניתן לפתור אותו לחלוטין. על ידי אימוץ שיטת בקרת המהירות ביציאה, שימוש בחותמים מ-PTFE בעלי חיכוך נמוך ווידוא יישור מכני מושלם, יצרני מכונות יכולים להשיג תנועה ליניארית חלקה וחופשית מהחלקה.
