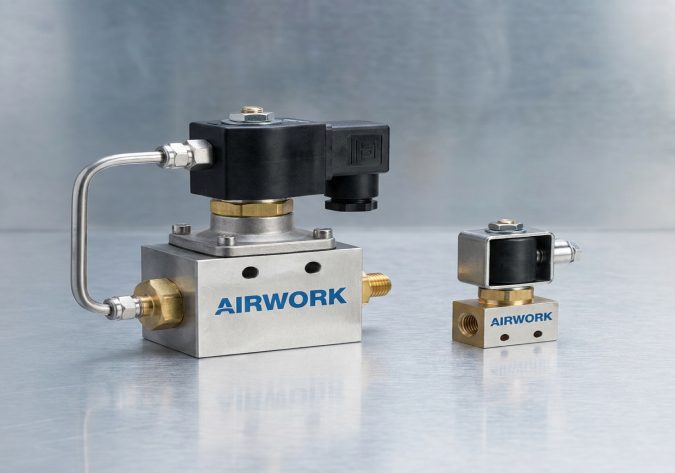

प्रश्न: विशिष्ट दबाव सीमाओं के लिए 'पायलट-संचालित' बनाम 'प्रत्यक्ष-क्रियाशील' सोलनॉइड वाल्वों का चयन करना।

जब कोई B2B वायुमंडलीय नियंत्रण प्रणाली का डिज़ाइन या रखरखाव कर रहा हो, तो सही सोलनॉइड वाल्व तंत्र का चयन प्रणाली की विश्वसनीयता के लिए आवश्यक है। खरीद प्रबंधकों और यांत्रिक इंजीनियरों के लिए एक सामान्य भ्रम का क्षेत्र प्रत्यक्ष-क्रियाशील और पायलट-संचालित (जिन्हें अप्रत्यक्ष-क्रियाशील भी कहा जाता है) सोलनॉइड वाल्वों के बीच का अंतर है।

गलत प्रकार का चयन करने से वाल्व खुलने से इनकार कर सकता है, लगातार रिसाव कर सकता है, या अत्यधिक बड़ी विद्युत शक्ति आपूर्ति की आवश्यकता हो सकती है। यह चयन मुख्य रूप से आपकी प्रणाली की कार्यशील दबाव सीमा, प्रवाह दर की आवश्यकताओं और माध्यम की गुणवत्ता द्वारा नियंत्रित होता है। नीचे, एयरवर्क इंजीनियरिंग टीम इन दोनों वाल्व डिज़ाइनों के कार्य करने के तरीके, उनके संबंधित लाभ और सीमाओं, और आपके विशिष्ट संचालन पैरामीटर के लिए सही वाल्व का चयन कैसे करें, इस पर एक तकनीकी विश्लेषण प्रदान करती है।

1. प्रत्यक्ष-क्रियाशील सोलनॉइड वाल्व की यांत्रिक शरीर रचना

एक प्रत्यक्ष-क्रियाशील सोलनॉइड वाल्व में, वाल्व स्पूल या सील का यांत्रिक स्थानांतरण सोलनॉइड कॉइल द्वारा उत्पन्न चुंबकीय बल द्वारा सीधे किया जाता है।

• यह कैसे काम करता है: जब विद्युत धारा कॉइल में प्रवेश करती है, तो यह एक विद्युत चुंबकीय क्षेत्र उत्पन्न करती है जो आर्मेचर (प्लंजर) को ऊपर की ओर खींचता है। यह क्रिया सीधे प्रवाह छिद्र को खोलती या बंद करती है। जब बिजली काट दी जाती है, तो एक आंतरिक स्प्रिंग प्लंजर को उसकी मूल स्थिति में वापस धकेल देती है।
• शून्य न्यूनतम दबाव की आवश्यकता: चूँकि कुंडली भौतिक रूप से सीलिंग प्लंजर को उठा रही होती है, अतः प्रत्यक्ष-क्रियाशील वाल्वों को संचालित होने के लिए किसी भी लाइन दबाव की आवश्यकता नहीं होती है। वे शून्य एमपीए (शून्य निर्वात) से लेकर उनके अधिकतम अंकित दबाव तक स्विच कर सकते हैं। इससे ये कम दबाव, गुरुत्वाकर्षण-संचालित या निर्वात अनुप्रयोगों के लिए अत्यधिक बहुमुखी बन जाते हैं।
• ओरिफिस और प्रवाह सीमाएँ (बल का सौदा): प्रत्यक्ष-क्रियाशील वाल्वों की प्राथमिक सीमा प्रवाह क्षमता है। किसी वाल्व को खोलने के लिए आवश्यक बल सीधे ओरिफिस क्षेत्रफल और उसके विरुद्ध कार्य कर रहे वायु दबाव के समानुपाती होता है। उच्च दबाव पर एक बड़े ओरिफिस को खोलने के लिए एक विशाल सोलनॉइड कुंडली की आवश्यकता होगी, जो अत्यधिक विद्युत शक्ति का उपभोग करेगी और अधिक ऊष्मा उत्पन्न करेगी। अतः प्रत्यक्ष-क्रियाशील वाल्वों को आमतौर पर छोटे ओरिफिस आकार (आमतौर पर ३ मिमी से ४ मिमी तक) और कम प्रवाह दरों (कम सीवी मान) तक ही सीमित रखा जाता है।

२. पायलट-संचालित सोलनॉइड वाल्वों की यांत्रिक रचना

एक पायलट-संचालित वाल्व सीधे कार्य करने वाले डिज़ाइनों के ओरिफिस और प्रवाह सीमाओं को ओवरकम करता है, जिसमें सिस्टम में पहले से मौजूद संपीड़ित वायु की ऊर्जा का उपयोग मुख्य स्पूल को स्थानांतरित करने के लिए किया जाता है।

• यह कैसे काम करता है: एक पायलट-संचालित वाल्व में, सोलनॉइड कॉइल मुख्य स्पूल को नहीं हिलाती है। इसके बजाय, जब यह ऊर्जायुक्त होती है, तो कॉइल एक छोटा सा पायलट पोर्ट खोलती है (जिसके लिए बहुत कम विद्युत चुम्बकीय बल की आवश्यकता होती है)। इनलेट लाइन से संपीड़ित वायु इस पायलट पोर्ट के माध्यम से तेज़ी से प्रवाहित होती है और एक हाइड्रोलिक द्रव की तरह कार्य करती है, जो आंतरिक पिस्टन या डायाफ्राम के विरुद्ध दबाव डालती है। यह पायलट वायु दबाव मुख्य स्पूल को धकेलता है, जिससे प्राथमिक प्रवाह पथ खुल जाता है। जब ऊर्जा हटा ली जाती है, तो पायलट पोर्ट बंद हो जाता है और पिस्टन पर उपस्थित वायु निकल जाती है, जिससे एक वापसी स्प्रिंग स्पूल को पीछे की ओर धकेलने के लिए सक्षम हो जाती है।
• न्यूनतम संचालन दबाव आवश्यकता: चूँकि वाल्व मुख्य स्पूल को स्थानांतरित करने के लिए लाइन दबाव पर निर्भर करता है, अतः पायलट-संचालित वाल्वों को कार्य करने के लिए न्यूनतम अंतर दबाव (आमतौर पर 0.15 से 0.2 MPa, या 1.5 से 2.0 बार) की आवश्यकता होती है। यदि प्रणाली का दबाव इस दहलीज से नीचे गिर जाता है, तो मुख्य स्पूल को सरकाने के लिए पर्याप्त बल उपलब्ध नहीं होगा, और वाल्व स्थानांतरित नहीं होगा, भले ही विद्युत कुंडली को ऊर्जित किया गया हो।
• कम शक्ति के साथ उच्च प्रवाह क्षमता: चूँकि भारी कार्य स्वयं संपीड़ित वायु द्वारा किया जाता है, अतः सोलेनॉइड कुंडली छोटी और ऊर्जा-दक्ष रह सकती है (अकसर केवल 2 से 3 वाट की खपत करती है)। यह डिज़ाइन पायलट-संचालित वाल्वों को बड़े या उच्च प्रवाह दर (उच्च Cv मान) के साथ बड़े ओरिफिस को संभालने की अनुमति देती है, जो कार्य दबाव तक 1.0 MPa या अधिक पर कार्य कर सकते हैं।

3. तुलनात्मक तकनीकी पैरामीटर

B2B इंजीनियरिंग चयन प्रक्रिया को सरल बनाने के लिए, हम इन दो कॉन्फ़िगरेशन की तुलना कई प्रमुख संचालन मापदंडों के आधार पर कर सकते हैं:

संचालन दबाव सीमा

• प्रत्यक्ष क्रियाशील: 0 से 0.8 एमपीए (0 से 8 बार)। वैक्यूम और अत्यंत कम दबाव तर्क परिपथों के लिए उत्कृष्ट।
• पायलट संचालित: 0.15 से 0.8 एमपीए (1.5 से 8 बार)। स्थिर संपीड़ित वायु लाइनों की आवश्यकता होती है।

ओरिफिस का आकार और प्रवाह दर (सीवी मान)

• प्रत्यक्ष क्रियाशील: बहुत छोटे ओरिफिस (0.5 मिमी से 4.0 मिमी)। कम प्रवाह दर। बड़े प्रक्रिया वाल्वों को सक्रिय करने या छोटे सिलेंडर तर्क के लिए आदर्श।
• पायलट संचालित: मध्यम से बड़े ओरिफिस (50 मिमी या उससे अधिक तक)। उच्च प्रवाह दर। डबल-एक्टिंग सिलेंडर जैसे शक्ति एक्चुएटर्स को संचालित करने के लिए मानक विकल्प (उदाहरण के लिए, JZPNU 4V श्रृंखला)।

विद्युत शक्ति खपत

• प्रत्यक्ष क्रियाशील: उच्च शक्ति खपत (आमतौर पर 5 डब्ल्यू से 20 डब्ल्यू या उससे अधिक), क्योंकि चुंबकीय बल को स्प्रिंग और वायु दबाव के विरुद्ध सीधे कार्य करना पड़ता है।
• पायलट संचालित: कम शक्ति खपत (आमतौर पर 1.5 डब्ल्यू से 4.5 डब्ल्यू)। पीएलसी द्वारा नियंत्रित बहु-वाल्व मैनिफोल्ड के लिए आदर्श, जहाँ कुल धारा खींच को न्यूनतम करना आवश्यक होता है।

माध्यम की शुद्धता की संवेदनशीलता

• प्रत्यक्ष कार्य करने वाला: अत्यंत मजबूत। चूँकि इसमें कोई छोटे पायलट चैनल नहीं होते हैं, यह थोड़ी धूल युक्त वायु या थोड़े कणाकार दूषण वाले माध्यम को सहन कर सकता है।
• पायलट संचालित: अत्यधिक संवेदनशील। आंतरिक छोटे पायलट चैनल (अक्सर 0.8 मिमी से कम) कणाकार धूल, जंग के छीलन या चिपचिपे तेल के वार्निश से आसानी से अवरुद्ध हो सकते हैं। एक बार अवरुद्ध हो जाने पर, पायलट वायु प्रवाहित नहीं हो पाती और वाल्व कार्य करना बंद कर देता है। अतः उच्च-गुणवत्ता वाले फ़िल्ट्रेशन (5 माइक्रॉन या उससे बेहतर) की कड़ी आवश्यकता होती है।

4. बी2बी खरीद के लिए चयन मार्गदर्शिका

एयरवर्क से सोलनॉइड वाल्व की खरीद करते समय निम्नलिखित सामान्य नियमों का पालन करें:

• प्रत्यक्ष कार्य करने वाला चुनें यदि: आपका अनुप्रयोग पूर्ण निर्वात, शून्य दबाव पर गुरुत्वाकर्षण प्रवाह, कम दबाव पर डोज़िंग शामिल करता है, या यदि आपको एक बड़े प्रक्रिया वाल्व को सक्रिय करने के लिए एक पायलट वाल्व की आवश्यकता है। हमारे एयरवर्क 2V025 और 2V012 प्रत्यक्ष कार्य करने वाले श्रृंखला को देखें।
• यदि आप एक मानक औद्योगिक पवन चालित लाइन (सामान्यतः 0.5 से 0.7 MPa के दबाव पर) का उपयोग सिलेंडर और पवन चालित उपकरणों को संचालित करने के लिए कर रहे हैं, और आपको न्यूनतम विद्युत शक्ति खपत के साथ उच्च प्रवाह दरों की आवश्यकता है, तो पायलट-संचालित विकल्प चुनें। हमारी प्रमुख AIRWORK 4V श्रृंखला (4V110, 4V210, 4V310, 4V410) उद्योग में मानक विकल्प है।

AIRWORK (JZPNU) का लाभ

झेजियांग जिनज़ी पवन चालित प्रौद्योगिकी कं., लिमिटेड (JZPNU) में, हम अपने AIRWORK ब्रांड के तहत सीधे-कार्य करने वाले और पायलट-संचालित दोनों प्रकार के वाल्वों की विविध श्रृंखला का निर्माण करते हैं।

• ऊष्मा उत्पादन को कम करने के लिए निर्मित सटीक-लपेटे गए सोलनॉइड।
• उत्कृष्ट यांत्रिक सहिष्णुता, जो हमारी पायलट-संचालित श्रृंखला के लिए न्यूनतम पायलट दबाव को कम करना सुनिश्चित करती है।
• मज़बूत वल्कनाइज़्ड सीलिंग तत्व, जो सभी दबाव सीमाओं के दौरान आंतरिक रिसाव को कम रखना सुनिश्चित करते हैं।

अपने विशिष्ट दबाव, प्रवाह और विद्युत पैरामीटर को उचित एयरवर्क वाल्व प्रकार के साथ मेल करके, आप अपने उत्पादन फ्लोर पर सिस्टम की विश्वसनीयता को अधिकतम कर सकते हैं, ऊर्जा लागत को कम कर सकते हैं और घटकों की पूर्व-समय विफलता को रोक सकते हैं।
