प्रश्न: 'मैनिफोल्ड' प्रणालियों का इंजीनियरिंग: स्थान का अनुकूलन और वायु उपभोग कम करना।

आधुनिक बी2बी औद्योगिक स्वचालन में, मशीनरी डिज़ाइनरों पर उपकरण को अधिक संक्षिप्त, ऊर्जा-कुशल और लागत-प्रभावी बनाने का निरंतर दबाव होता है। पारंपरिक रूप से, प्रेशर प्रणालियों का निर्माण प्रत्येक सिलेंडर के निकट व्यक्तिगत सोलनॉइड वाल्वों को माउंट करके किया जाता था। यद्यपि यह सरल था, यह विकेंद्रीकृत दृष्टिकोण पॉलीयूरेथेन ट्यूबिंग के जटिल नेटवर्क, भारी माउंटिंग ब्रैकेट्स और विशाल वायु दबाव की हानि का कारण बनता था।

इन अक्षमताओं को दूर करने के लिए, प्रेशर इंजीनियर मानिफोल्ड वाल्व प्रणालियों का उपयोग करते हैं। एक प्रेशर मैनिफोल्ड यह एक केंद्रीकृत संरचनात्मक ब्लॉक है जो कई सोलनॉइड वाल्वों को समाविष्ट करता है, जिससे वायु आपूर्ति, निकास और विद्युत कनेक्शन को एकल संक्षिप्त असेंबली में एकीकृत किया जाता है। नीचे, हम प्रणोदन मैनिफोल्ड के पीछे के इंजीनियरिंग सिद्धांतों पर गहराई से चर्चा करते हैं, जिसमें उनके भौतिक आकार को कम करना, वायु की खपत को कम करना और प्रणाली के प्रदर्शन में सुधार करना शामिल है, साथ ही AIRWORK तकनीकी विभाग द्वारा प्रस्तुत व्यावहारिक चयन मानदंड भी शामिल हैं।

1. स्थान का अनुकूलन: आकार को संक्षिप्त करना

मैनिफोल्ड प्रणाली का सबसे स्पष्ट लाभ भौतिक स्थान की कमी है। एक पारंपरिक विकेंद्रीकृत प्रणाली में, प्रत्येक वाल्व के लिए अपनी स्वतंत्र आपूर्ति लाइन, निकास पोर्ट और माउंटिंग हार्डवेयर की आवश्यकता होती है। यदि किसी मशीन को दस वाल्वों की आवश्यकता है, तो इसका अर्थ है कि दस आपूर्ति होज़, बीस निकास साइलेंसर और विद्युत वायरिंग का एक जटिल जाल।

दसों वाल्वों को एकल बहु-स्टेशन मैनिफोल्ड ब्लॉक पर माउंट करके कई इंजीनियरिंग लाभ प्राप्त किए जाते हैं:

• साझा आपूर्ति और निकास चैनल: एक मैनिफोल्ड ब्लॉक में मुख्य वायु इनलेट के लिए एकल, अतिरिक्त बड़ा आंतरिक गैलरी और साझा निकास गैलरी होती है। FRL यूनिट से दस स्वतंत्र आपूर्ति लाइनों को चलाने के बजाय, आप एकल मुख्य लाइन चलाते हैं। इससे दर्जनों थ्रेडेड फिटिंग्स और जोड़ संबंधों का अंत हो जाता है, जिससे संभावित रिसाव पथों में लगभग 80 प्रतिशत तक कमी आ जाती है।
• एकीकृत विद्युत कनेक्शन: आधुनिक मैनिफोल्ड्स अक्सर व्यक्तिगत सॉलेनॉइड केबल लीड्स को केंद्रीय बहु-पिन D-सब कनेक्टर या डिजिटल फील्डबस/इथरनेट नोड के साथ प्रतिस्थापित करते हैं। इससे एकल केबल के माध्यम से मैनिफोल्ड पर सभी वाल्वों को नियंत्रण संकेत भेजे जा सकते हैं, जिससे विद्युत कैबिनेट की सफाई में काफी सुधार होता है और असेंबली का समय कम हो जाता है।
• संकुचित कैबिनेट डिज़ाइन: चूंकि वाल्व घनिष्ठ रूप से स्थित होते हैं, इसलिए उन्हें काफी छोटे सब-पैनल या नियंत्रण कैबिनेट के भीतर रखा जा सकता है, जिससे उत्पादन मशीन पर मूल्यवान फर्श का स्थान मुक्त हो जाता है।

2. वायु उपभोग और मृत आयतन में कमी

ऊर्जा दक्षता आधुनिक B2B विनिर्माण संयंत्रों के लिए एक प्रमुख KPI है। संपीड़ित वायु किसी कारखाने में सबसे महंगे उपयोगिता इनपुट्स में से एक है, जिसका अर्थ है कि वायु की खपत में कोई भी कमी सीधे रूप से संचालन लागत में कमी के रूप में अनुवादित होती है। मैनिफोल्ड्स इस अनुकूलन में अपनी महत्वपूर्ण भूमिका निभाते हैं जो मृत आयतन को कम करते हैं।

• मृत आयतन का भौतिकी: मृत आयतन नियंत्रण वाल्व और सिलेंडर के बीच वायुमंडलीय ट्यूबिंग में फंसी हुई वायु का आयतन है। प्रत्येक बार जब कोई वाल्व चक्रित होता है, तो इस वायु को पूरी तरह से दबावित किया जाना चाहिए और फिर पूरी तरह से वातावरण में निकाल दिया जाना चाहिए। यह वायु कोई भी उपयोगी यांत्रिक कार्य नहीं करती है; यह पूर्णतः व्यर्थ ऊर्जा है।
• संक्षिप्त रूटिंग का लाभ: केंद्रीकृत मैनिफोल्ड का उपयोग करके, जिसे एक्चुएटर्स के समूह के निकट रणनीतिक रूप से स्थापित किया गया है, इंजीनियर बेलनों तक अत्यंत छोटी कार्य लाइनें चला सकते हैं। इन लाइनों की लंबाई को कम करने से मृत आयतन कम हो जाता है, जिससे प्रत्येक स्ट्रोक के दौरान उपयोग की जाने वाली संपीड़ित वायु की मात्रा में काफी कमी आती है। बड़े पैमाने की, उच्च-आवृत्ति वाली मशीनों में, यह सरल अनुकूलन वार्षिक रूप से हज़ारों घन मीटर संपीड़ित वायु की बचत कर सकता है।
• सामान्य एक्ज़ॉस्ट अनुकूलन: एक्ज़ॉस्ट को एक साझा गैलरी में समेकित करने से इंजीनियर एकल, अत्यधिक कुशल और उच्च-प्रवाह शामक के माध्यम से एक्ज़ॉस्ट वायु को मार्गानुकूलित कर सकते हैं। वैकल्पिक रूप से, इस एक्ज़ॉस्ट वायु को पकड़कर प्रणाली में वापस भेजा जा सकता है ताकि निम्न-दबाव वाले कार्यों को किया जा सके, जिसे वायु ऊर्जा पुनर्प्राप्ति कहा जाता है—जो विकेंद्रीकृत वाल्वों के साथ लागू करने में अत्यंत जटिल होता है।

3. प्रवाह गतिशीलता: मैनिफोल्ड का उचित आकार निर्धारण

मैनिफोल्ड का डिज़ाइन केवल एक एल्यूमीनियम ब्लॉक में छेद करने के बारे में नहीं है; इसमें सावधानीपूर्ण द्रव गतिकी विश्लेषण की आवश्यकता होती है। एक खराब तरीके से अभियांत्रिकृत मैनिफोल्ड आसान वाल्वों को वायु की कमी का शिकार बना सकता है, जिससे दबाव में कमी और सिलेंडर की धीमी गति हो सकती है।

• प्रवाह की कमी से बचना: जब मैनिफोल्ड पर एक साथ कई वाल्वों को ऊर्जा प्रदान की जाती है, तो वे सामान्य इनलेट गैलरी से वायु की विशाल मात्रा आकर्षित करते हैं। यदि यह गैलरी छोटे आकार की है, तो ब्लॉक के अंदर का दबाव क्षणिक रूप से गिर जाएगा। इससे शेष वाल्वों को वायु की कमी होगी, जिसके कारण एक्चुएटर की प्रतिक्रिया धीमी हो जाएगी। एयरवर्क मैनिफोल्ड सभी स्टेशनों पर स्थिर, स्तरीय प्रवाह सुनिश्चित करने के लिए अतिरिक्त बड़े आंतरिक आपूर्ति पोर्ट के साथ अभियांत्रिकृत किए गए हैं।
• साझा एक्जॉस्ट बैक-प्रेशर: इसी तरह, यदि कई वाल्व एक साझा गैलरी में एक साथ एक्जॉस्ट करते हैं, तो मैनिफोल्ड के अंदर बैक-प्रेशर बन सकता है। यदि यह बैक-प्रेशर बहुत अधिक हो जाए, तो यह संलग्न सिलेंडरों के एक्जॉस्ट को देरी कर सकता है, जिससे वे धीमी गति से चलें या कांपने लगें। इसे रोकने के लिए, मैनिफोल्ड ब्लॉक के दोनों सिरों पर एक्जॉस्ट पोर्ट्स का उपयोग किया जाना चाहिए, जिससे वायु संयुक्त व्यवस्था के दोनों ओर से बाहर निकल सके।

4. अनुकूलन और मॉड्यूलर लचीलापन

औद्योगिक मशीनरी शायद ही कभी स्थिर होती है। उत्पादन लाइनों का विस्तार किया जाता है, और वायु तर्क को अनुकूलित किया जाना चाहिए। उच्च-गुणवत्ता वाली मैनिफोल्ड प्रणालियाँ मॉड्यूलर लचीलापन के ध्यान में डिज़ाइन की जाती हैं:

• ब्लैंकिंग प्लेट्स (स्टेशन कवर): यदि एक मशीन आठ वाल्व के लिए डिज़ाइन की गई है, लेकिन शुरू में केवल छह की आवश्यकता होती है, तो अउपयोग किए गए मैनिफोल्ड स्टेशनों पर ब्लैंकिंग प्लेट्स को बोल्ट किया जा सकता है। यह पोर्ट्स को सील कर देता है, जिससे प्रणाली चल सके और भविष्य के वायु अपग्रेड के लिए पहले से तैयार विस्तार स्लॉट छोड़े जा सकें।
• मॉड्यूलर अलगाव: उन्नत मैनिफोल्ड इंजीनियरों को आपूर्ति गैलरी को अलग-अलग दबाव क्षेत्रों में विभाजित करने की अनुमति प्रदान करते हैं। उदाहरण के लिए, स्टेशन 1 से 4 उच्च-बल सिलेंडर क्लैंपिंग के लिए 0.6 MPa पर काम कर सकते हैं, जबकि स्टेशन 5 से 8 हल्के पिक-एंड-प्लेस कार्यों के लिए नियंत्रित 0.3 MPa पर काम कर सकते हैं। यह बहु-दबाव क्षमता अलग-अलग मैनिफोल्ड ब्लॉकों की आवश्यकता को समाप्त कर देती है।

AIRWORK (JZPNU) का लाभ

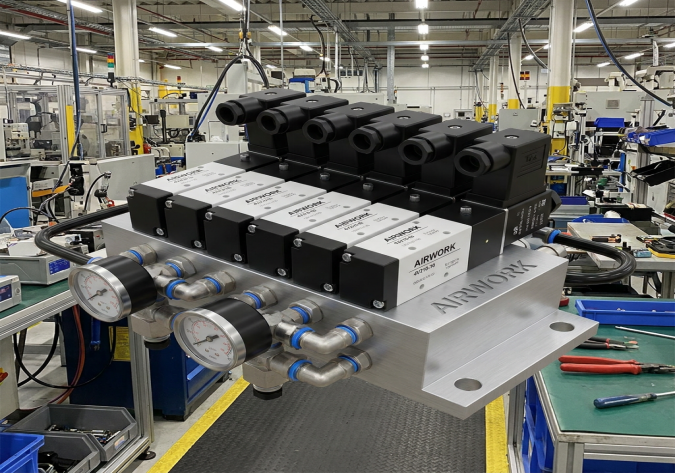

झेजियांग जिनज़ी प्न्यूमैटिक टेक्नोलॉजी कंपनी, लिमिटेड (JZPNU) में, हम अपने 4V श्रृंखला सोलनॉइड वाल्वों, जिनमें 100M, 200M, 300M और 400M श्रृंखला शामिल हैं, के लिए विशेष रूप से डिज़ाइन किए गए अत्यधिक इंजीनियर्ड मैनिफोल्ड ब्लॉक प्रदान करते हैं।

• परिशुद्धता एक्सट्रूडेड एल्यूमीनियम: हमारे मैनिफोल्ड उच्च तन्यता वाले ऐनोडाइज़्ड एल्यूमीनियम मिश्र धातुओं से निर्मित होते हैं, जो अधिकतम संक्षारण प्रतिरोध और विफलता-मुक्त सीलिंग सतहों के लिए सुनिश्चित करते हैं जो क्रॉस-पोर्ट वायु रिसाव को रोकते हैं।
• अनुकूलित प्रवाह मार्ग: प्रत्येक AIRWORK मैनिफोल्ड ब्लॉक को गणितीय रूप से अनुकूलित प्रवाह गैलरी के साथ सीएनसी-मशीन किया गया है, जिससे अधिकतम प्रवाह दर (Cv) सुनिश्चित होती है और उच्च-आवृत्ति संचालन के दौरान भी किसी भी क्रॉस-स्टेशन स्टार्वेशन की संभावना शून्य होती है।
• पूर्ण एक्सेसरी इकोसिस्टम: हम B2B खरीद प्रबंधकों को एक पूर्ण असेंबली के लिए आवश्यक सभी कुछ आपूर्ति करते हैं, जिसमें कस्टम गैस्केट्स, उच्च-टॉर्क माउंटिंग बोल्ट्स, ब्लैंकिंग प्लेट्स और विशेष उच्च-प्रवाह साइलेंसर्स शामिल हैं।

विकेंद्रीकृत वायु चालित लेआउट से केंद्रीकृत, उच्च-प्रदर्शन AIRWORK मैनिफोल्ड प्रणालियों पर संक्रमण करके, आप एक साफ़ मशीन लेआउट, त्वरित असेंबली समय और संपीड़ित वायु उपयोगिता लागत में महत्वपूर्ण कमी प्राप्त कर सकते हैं।
