प्रश्न: उच्च-गति वायुचालित छंटाई के लिए 'Cv मान' और आवश्यक प्रवाह दर की गणना कैसे करें?

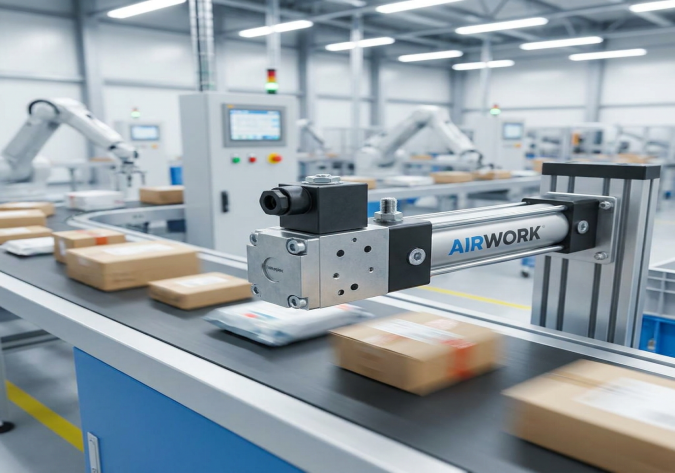

आधुनिक स्वचालित छंटाई प्रणालियों में, जैसे कि रीसाइक्लिंग संयंत्रों, खाद्य प्रसंस्करण, लॉजिस्टिक्स पैकेजिंग और फार्मास्यूटिकल निर्माण में उपयोग की जाने वाली प्रणालियों में, गति प्रमुख मापदंड है। दोषपूर्ण उत्पादों को उच्च-गति वाले कन्वेयर बेल्ट से निकालने के लिए वायु नॉजल या संकुचित वायुचालित सिलेंडरों को मिलीसेकंड के भीतर फायर और रिट्रैक्ट करना आवश्यक होता है।

यदि आप एक बहुत छोटा सोलनॉइड वाल्व चुनते हैं, तो एक्चुएटर को समय पर पर्याप्त मात्रा में संपीड़ित वायु नहीं मिलेगी, जिससे वह धीमी गति से गति करेगा और लक्ष्य वस्तु को याद कर लेगा। इसके विपरीत, एक अत्यधिक बड़े आकार के वाल्व का चयन करने से संपीड़ित वायु का अपव्यय होता है, ऊर्जा बिल बढ़ जाते हैं और अनावश्यक भौतिक स्थान का उपयोग होता है। सही समकालिकता प्राप्त करने के लिए, वायु चालित इंजीनियरों को आवश्यक प्रवाह दर और वाल्व के cv मान की गणना करनी होगी (प्रवाह गुणांक)। नीचे, एयरवर्क इंजीनियरिंग टीम इन महत्वपूर्ण आकार निर्धारण गणनाओं के लिए एक विस्तृत, चरण-दर-चरण मार्गदर्शिका प्रदान करती है।

1. Cv मान क्या है और यह क्यों महत्वपूर्ण है?

Cv मान, या प्रवाह गुणांक, एक उद्योग-मानक माप है जो किसी वाल्व की प्रवाह क्षमता को दर्शाता है। परिभाषा के अनुसार, Cv का मान 1.0 होने का अर्थ है कि वाल्व 1.0 psi के दबाव अंतर के साथ प्रति मिनट 1.0 यूएस गैलन पानी को प्रवाहित करेगा। वायु चालित प्रणालियों में, हम इस द्रव-आधारित मानक को गणितीय रूपांतरण सूत्रों का उपयोग करके संपीड्य द्रव्य (वायु) पर लागू करते हैं।

मूल रूप से, Cv मान आपको बताता है कि वाल्व स्पूल गुजरने वाली वायु के प्रतिरोध को कितना प्रस्तुत करेगा। उच्च Cv मान का अर्थ है एक बड़ा आंतरिक मार्ग, कम प्रवाह प्रतिबंध और तेज़ सिलेंडर गति।

2. आकार निर्धारण चरण 1: सिलेंडर की मात्रा और वायु उपभोग की गणना करना

आवश्यक प्रवाह दर का निर्धारण करने के लिए, हमें पहले उस एक्चुएटर को देखना होगा जिसे हम भरने का प्रयास कर रहे हैं। आइए एक उच्च-गति छंटाई सिलेंडर की कल्पना करें जिसके निम्नलिखित पैरामीटर हैं:

• सिलेंडर बोर (D): 20 मिलीमीटर (0.02 मीटर)
• सिलेंडर स्ट्रोक (L): 50 मिलीमीटर (0.05 मीटर)
• अभिप्रेत स्ट्रोक समय (t): 0.05 सेकंड (50 मिलीसेकंड)
• संचालन दबाव (P1): 0.5 MPa (5.0 बार, या लगभग 72.5 psi)

सबसे पहले, विस्तार के दौरान सिलेंडर कक्ष की आंतरिक मात्रा (V) की गणना करें:

• पिस्टन का क्षेत्रफल (A) = 3.1416 x (बोर त्रिज्या का वर्ग)
• A = 3.1416 x (10 मिमी x 10 मिमी) = 314.16 वर्ग मिलीमीटर (0.000314 वर्ग मीटर)
• कक्ष का आयतन (V) = क्षेत्रफल × स्ट्रोक = 314.16 मिमी × 50 मिमी = 15,708 घन मिमी (0.0157 लीटर)

चूँकि संपीड़ित वायु संपीड्य होती है, हमें इस भौतिक सिलेंडर आयतन को मानक वायुमंडलीय दाब पर मुक्त वायु आयतन (V_free) में बदलना होगा:

• V_free = V × (पूर्ण कार्य दाब ÷ पूर्ण वायुमंडलीय दाब)
• पूर्ण कार्य दाब = 0.5 MPa + 0.1 MPa (वायुमंडलीय दाब) = 0.6 MPa (6.0 बार)
• पूर्ण वायुमंडलीय दाब = 0.1 MPa (1.0 बार)
• अनुपात = 6.0 ÷ 1.0 = 6
• V_free = 0.0157 लीटर × 6 = 0.0942 मानक लीटर (NL) वायु प्रति स्ट्रोक।

3. आकार निर्धारण चरण 2: आवश्यक आयतनिक प्रवाह दर (Q) का निर्धारण करना

अब, हमें समय सीमा को ध्यान में रखना होगा। सिलेंडर को 0.05 सेकंड के भीतर पूर्णतः विस्तारित करना आवश्यक है (t = 0.05 s)। प्रवाह दर (Q) अनुमत समय के भीतर आवश्यक मुक्त वायु के आयतन को विभाजित करने पर प्राप्त होती है:

• Q = V_free ÷ t
• Q = 0.0942 लीटर / 0.05 सेकंड = 1.884 लीटर प्रति सेकंड
• इसे मानक लीटर प्रति मिनट (SLPM या NL/मिनट) में बदलने के लिए, 60 से गुणा करें:
• Q = 1.884 × 60 = 113.04 मानक लीटर प्रति मिनट (NL/मिनट)

NL/मिनट को मानक घन फुट प्रति मिनट (SCFM) में बदलने के लिए, जो पश्चिमी बाजारों में एक सामान्य B2B इकाई है, 28.316 से भाग दें:

• Q = 113.04 / 28.316 = 3.99 SCFM (लगभग 4.0 SCFM)

यह सक्रिय स्ट्रोक के दौरान आवश्यक औसत प्रवाह दर है। हालाँकि, उच्च-गति अनुप्रयोगों में, प्रारंभिक दबाव गिरावट, पाइप घर्षण और वाल्व पायलट विलंब की भरपाई के लिए, हमें 1.5 से 2.0 का एक सुरक्षा कारक लागू करना चाहिए। आइए हम 1.5 के सुरक्षा कारक का उपयोग करें:

• आवश्यक डिज़ाइन प्रवाह दर (Q_design) = 4.0 SCFM × 1.5 = 6.0 SCFM (या लगभग 170 NL/मिनट)

4. आकार निर्धारण चरण 3: आवश्यक Cv मान की गणना करें

हमारी डिज़ाइन प्रवाह दर (Q_design) निर्धारित करने के बाद, हम आवश्यक वाल्व Cv की गणना कर सकते हैं। वाल्व के माध्यम से वायु प्रवाह के लिए उद्योग में मान्यता प्राप्त मानक सूत्र (जब दाब गिरावट अधो-आलोचनात्मक होती है, अर्थात् निकास दाब आपूर्ति दाब के 53 प्रतिशत से अधिक होता है) इस प्रकार है:

• Cv = Q_design ÷ (22.48 × √(Delta P × P2))

जहाँ:

• Q_design = प्रवाह दर SCFM में (6.0 SCFM)
• Delta P = वाल्व के पार अनुमत दाब गिरावट psi में। अधिकतम दक्षता के लिए, हम आमतौर पर आपूर्ति दाब के 10 प्रतिशत के बराबर दाब गिरावट के लिए डिज़ाइन करते हैं। 72.5 psi का 10 प्रतिशत = 7.25 psi।
• P2 = निकास दाब का निरपेक्ष मान psi में (आपूर्ति निरपेक्ष दाब में से Delta P घटाने पर प्राप्त होता है)। आपूर्ति निरपेक्ष दाब = 72.5 psi + 14.7 psi (वायुमंडलीय दाब) = 87.2 psi। P2 = 87.2 psi - 7.25 psi = 79.95 psi।

अब, मानों को प्रतिस्थापित करें:

• Delta P × P2 = 7.25 × 79.95 = 579.6
• 579.6 का वर्गमूल = 24.07
• हर = 22.48 × 24.07 = 541.1
• Cv = 6.0 ÷ 541.1 = 0.011

यह एकल दिशा के लिए न्यूनतम आवश्यक Cv मान है। व्यवहार में, ट्यूबिंग घर्षण और फिटिंग्स के कारण, B2B डिज़ाइनर्स एक ऐसे वाल्व का चुनाव करते हैं जिसका Cv मान काफी अधिक होता है, आमतौर पर 0.15 से 0.3 के बीच, ताकि प्रणाली पूर्ण सटीकता और सुरक्षा सीमा के साथ संचालित हो सके।

5. सही AIRWORK वाल्व का चयन करना

एक बार जब आपका आवश्यक Cv मान गणना कर लिया जाता है, तो आप हमारे तकनीकी डेटाशीट्स का संदर्भ ले सकते हैं। यहाँ हमारी AIRWORK श्रृंखला के वाल्वों के लिए एक त्वरित संदर्भ है:

• 100 श्रृंखला (M5/M6 पोर्ट्स): Cv सीमा 0.2 से 0.4 तक। यह बिल्कुल उपयुक्त है माइक्रो उच्च-गति वाले सॉर्टिंग सिलेंडर्स (बोर आकार 10 मिमी से 20 मिमी) के लिए।
• 200 श्रृंखला (1/8 इंच या 1/4 इंच पोर्ट्स): Cv सीमा 0.7 से 0.89 तक। यह मानक पैकेजिंग मशीनरी के लिए सबसे लोकप्रिय विकल्प है।
• 300 श्रृंखला (3/8 इंच पोर्ट्स): Cv सीमा 1.4 से 1.68 तक। इसका उपयोग भारी सॉर्टिंग आर्म्स और बल्क सामग्री के विचलन के लिए किया जाता है।

AIRWORK (JZPNU) का लाभ

ज़हेजियांग जिनझी प्न्यूमैटिक टेक्नोलॉजी कंपनी, लिमिटेड (जेजेपीएनयू) में, हम समझते हैं कि गणनाएँ केवल उन भौतिक घटकों जितनी ही अच्छी होती हैं जिन पर वे आधारित होती हैं। हमारे एयरवर्क ब्रांड के वाल्वों को उनकी नामित सीवी क्षमताओं को अत्यधिक सटीकता के साथ पूरा करने के लिए डिज़ाइन किया गया है:

• दर्पण-समाप्त बोर: आंतरिक घर्षण को कम करने से वाल्व स्पूल तुरंत खुल जाता है, जिससे 10 मिलीसेकंड से भी कम समय में पूर्ण प्रवाह प्राप्त किया जा सकता है।
• सुसंगत निर्माण सहिष्णुता: हम अपने प्रत्येक वाल्व बॉडी को हमारे तकनीकी प्रवाह चार्ट्स के बिल्कुल अनुरूप बनाने के लिए अत्याधुनिक सीएनसी मशीनिंग लाइनों का संचालन करते हैं, जिससे आपकी भौतिक प्रणालियाँ आपकी सैद्धांतिक गणनाओं के बिल्कुल अनुरूप व्यवहार करें।

इन गणनाओं को कार्यान्वित करने और एक संगत, उच्च-प्रवाह एयरवर्क सोलनॉइड वाल्व का चयन करने से, बी2बी इंजीनियर निर्दोष उच्च-गति छँटाई प्रदर्शन की गारंटी दे सकते हैं, जिससे अस्वीकृति के मिस को कम किया जा सकता है और संपीड़ित वायु की दक्षता को अनुकूलित किया जा सकता है।
