Úvod: Klíčové spojovací prvky v pneumatických obvodech

V každém pneumatickém obvodu jsou armatury klíčovými spojovacími prvky, které drží celý systém pohromadě. Ačkoli mohou vypadat jako malé a levné součásti, výběr pneumatické armatury může rozhodnout o spolehlivosti, bezpečnosti a beznetěkové funkci celého průmyslového stroje. Jedna jediná poškozená armatura dokáže zastavit výrobní linku za milion dolarů. Pro zakoupení armatur ve velkoobchodním měřítku je proto pro B2B kupující a inženýry nezbytné porozumět nuancím týkajícím se materiálů, závitových norem a konstrukcí specifických pro danou aplikaci.

Společnost AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.) vyrábí širokou škálu příslušenství, které splňuje mezinárodní normy. Tato příručka poskytuje technické podrobnosti nezbytné pro profesionální nákup a technický výběr.

1. Materiálová věda u pneumatického příslušenství

Prostředí, ve kterém vaše stroje pracují, výrazně ovlivňuje výběr materiálu příslušenství. Společnost AIRWORK klasifikuje příslušenství do tří hlavních skupin podle jejich mechanických a chemických odolnostních vlastností.

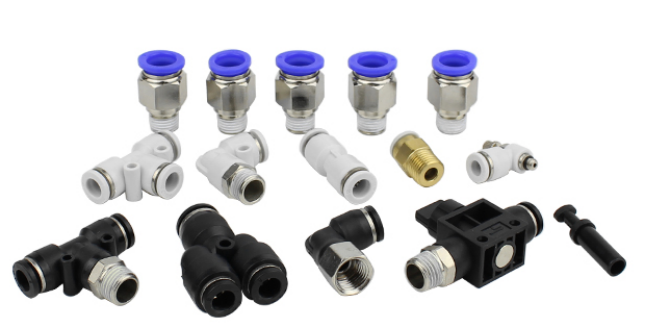

Kompozitní a plastové příslušenství typu „push-to-connect“

Jedná se o nejrozšířenější typ příslušenství používaný v obecné průmyslové automatizaci. Obvykle jsou tvořeny těly z vysoce pevného PBT (polybutylentereftalátu) s mosaznými závity pokrytými niklem a upínacími čelistmi ze nerezové oceli.

• Výhody: Nízká hmotnost, cenová výhodnost a montáž bez nástrojů. Jsou ideální pro aplikace vyžadující rychlou montáž a častou přepravu.
• Technické údaje: Provozní tlak až 1,0 MPa (10 bar), rozsah teplot od 0 °C do 60 °C.
• Nejvhodnější pro: Sestavování elektroniky, textilní stroje a obecné balicí linky.

Měděné armatury s niklovým povlakem

Pro aplikace vyžadující vyšší mechanickou pevnost a odolnost vůči mírnému teplu nebo vibracím je měď s niklovým povlakem průmyslovým standardem. Tyto armatury nabízejí vyšší trvanlivost ve srovnání s plastovými.

• Výhody: Vynikající odolnost proti korozi, vyšší tlakové třídy (až 1,5 MPa) a odolnost proti „vytažení hadice“ v prostředích s vysokou vibrací.
• Technické údaje: Rozsah teplot až 80 °C nebo vyšší v závislosti na materiálu těsnění.
• Nejvhodnější pro: Automobilové montážní linky, těžké stroje a výrobu obráběcích strojů.

Armatury ze nerezové oceli (304/316)

V extrémních nebo specializovaných prostředích je použití nerezové oceli nepostradatelné. Tyto armatury jsou navrženy pro dlouhou životnost za extrémních podmínek.

• Výhody: Odolnost vůči agresivním čisticím chemikáliím, vysokým teplotám (až 200 °C s těsněními z materiálu FKM) a vysokotlakému mytí.
• Nejvhodnější pro: Potravinářský a nápojový průmysl (hygienický design), farmaceutický průmysl a námořní/přímořské aplikace.

2. Orientace ve světě globálních závitových standardů

Jednou z největších výzev pro globální B2B zakupující je absence jednotného univerzálního závitového standardu. Použití nesprávného závitu může vést k únikům, poškození závitů nebo poškození strojů. AIRWORK podporuje všechny hlavní mezinárodní standardy:

Závit G (BSPP – British Standard Pipe Parallel)

• Geometrie: Rovnoběžné závity s úhlem boku 55°.
• Těsnění: Vyžaduje O-kroužek nebo ploché těsnění pro utěsnění proti rovné ploše. Nejčastěji se používá v evropských a asijských strojích.
• Výhoda: Opakovaně použitelný bez ztráty těsnicí integrity; snadno orientovatelný (např. při nastavování kolenního tvarovku).

Závit R (BSPT – British Standard Pipe Tapered)

• Geometrie: Kuželové závity (poměr kuželovitosti 1:16) s úhlem boku 55°.
• Těsnění: Těsnění probíhá přímo na závitech, často vyžaduje použití PTFE pásky nebo závitového těsnění.
• Výhoda: Samotné těsnění a velmi bezpečné za vysokého tlaku.

Závit NPT (National Pipe Tapered)

• Geometrie: Severoamerický standardní kuželový závit s úhlem boku 60°.
• Varování: Závity NPT a BSPT vypadají podobně, ale nejsou vzájemně zaměnitelné kvůli odlišným úhlům boku (60° vs. 55°). Pokus o jejich nucené spojení způsobí netěsnost a poškození závitů.

3. Specializované přípojky pro pokročilé aplikace

Kromě standardních konektorů je pro optimalizaci pneumatického výkonu nutné použít několik specializovaných přípojek:

• Regulátory rychlosti (regulátory průtoku): Tyto prvky umožňují inženýrům nezávisle nastavovat rychlost vysunutí a zasunutí pístnice. Regulátory typu „meter-out“ od značky AIRWORK jsou standardem pro zabránění tzv. „nárazu pístu“.
• Ruční uzavírací ventily a zpětné ventily: Integrovány přímo do těla spojky, aby umožnily ruční uzavření nebo jednosměrný průtok vzduchu, čímž se zjednodušuje návrh obvodu a snižuje se počet součástí.
• Otočné spojky: Navrženy pro aplikace, kde se potrubí během provozu musí otáčet (např. na robotickém zápěstí nebo otočném stole), aby se zabránilo překroucení a únavovému poškození potrubí.

4. Kritéria výběru a strategie zakoupení pro B2B

Při nákupu v dávkách pneumatické armatury , profesionální kupující by měli hledat dál než pouze cenu za jednotku. „Celkové náklady na netěsnosti“ jsou mnohem vyšší než náklady na vysoce kvalitní spojku.

Indikátory kvality, na které si je třeba dávat pozor:

1. Kvalita těsnění: Ujistěte se, že těsnicí kroužky jsou vyrobeny z vysoce kvalitního NBR nebo Vitonu. Nízkokvalitní pryž se v průběhu času praská, což vede k mikroúnikům.

2. Konstrukce upínací drážky: Vnitřní drážka by měla být z nerezové oceli, aby zajistila pevné uchycení různých materiálů potrubí (PU, nylon, PE) bez příliš hlubokého poškození stěny potrubí.

3. Kvalita povrchové úpravy: Niklování vysoce kvalitních dílů musí být rovnoměrné a bez ošetřených hran, které by mohly poškodit těsnění při montáži.

Strategické velkoobchodní zásobování:

• Standardizace: Snažte se ve své výrobní zařízení standardizovat jeden typ závitu (např. závit G s O-kroužky), čímž snížíte složitost skladového zásobování.
• Velkoobjemové balení: Hledejte dodavatele, kteří nabízejí průmyslové balení (100 nebo 500 ks v jednom sáčku), aby se snížily odpadní a dopravní náklady.
• Technická dokumentace: Spolehlivý dodavatel jako AIRWORK poskytuje kompletní CAD modely, které pomáhají vašim konstruktérům přesně integrovat příslušenství do jejich 3D sestav.

Závěr: Spolehlivost spočívá v detailech

Pneumatické spojky mohou být nejmenšími součástmi vašeho automatizačního systému, avšak nesou závažnou odpovědnost za udržení tlaku a předcházení ztrátám. Výběrem vhodných materiálů pro dané prostředí a zajištěním shody závitů se světovými standardy zakládáte základ pro dlouhodobou spolehlivost. Společnost AIRWORK kombinuje desetiletí výrobní zkušenosti s důrazem na kvalitu a zaručuje, že každá spojka, kterou dodáváme, splňuje přísné požadavky moderního průmyslu. Ať jste OEM vyrábějící nové stroje nebo distributor obsluhující trh s údržbou, opravami a provozními náhradními díly (MRO), naše spojky jsou navrženy tak, aby zajistily nepřetržitý průtok stlačeného vzduchu a neustálý chod výrobních linek.
