Introduction : Les liaisons critiques dans les circuits pneumatiques

Dans tout circuit pneumatique, les raccords constituent les liaisons critiques qui maintiennent l’ensemble du système. Bien qu’ils puissent sembler être de petits composants peu coûteux, le choix d’un raccord pneumatique détermine la fiabilité, la sécurité et le fonctionnement étanche d’une machine industrielle entière. Un seul raccord défectueux peut paralyser une chaîne de production d’un million de dollars. Pour les acheteurs B2B et les ingénieurs, comprendre les subtilités liées aux matériaux, aux normes de filetage et aux conceptions spécifiques à chaque application est essentiel afin de prendre des décisions éclairées lors de l’achat en gros.

Chez AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.), nous fabriquons une vaste gamme de raccords répondant aux normes mondiales. Ce guide fournit la profondeur technique nécessaire à l’approvisionnement professionnel et à la sélection ingénierie.

1. Science des matériaux appliquée aux raccords pneumatiques

L’environnement dans lequel fonctionne votre machine déterminera en grande partie le matériau des raccords que vous devez sélectionner. Chez AIRWORK, nous classons les raccords en trois groupes principaux selon leurs propriétés de résistance mécanique et chimique.

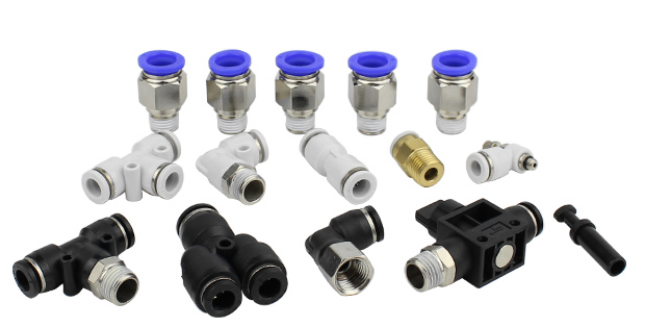

Raccords composites et plastiques à connexion rapide

Il s’agit des raccords les plus courants utilisés dans l’automatisation industrielle générale. Ils sont généralement constitués de corps en PBT (terephthalate de polybutylène) haute résistance, avec des filetages en laiton nickelé et des mâchoires de serrage en acier inoxydable.

• Avantages : légèreté, coût avantageux et montage sans outil. Ils conviennent parfaitement aux applications nécessitant un assemblage rapide et une reconfiguration fréquente.
• Caractéristiques techniques : Pression de service allant jusqu'à 1,0 MPa (10 bar), plage de température de 0 °C à 60 °C.
• Idéal pour : l'assemblage électronique, les machines textiles et les lignes d'emballage générales.

Raccords en laiton nickelé

Pour les applications nécessitant une résistance mécanique supérieure ainsi qu'une résistance à des températures modérées ou aux vibrations, le laiton nickelé constitue la norme industrielle. Ces raccords offrent une durabilité supérieure à celle des raccords en plastique.

• Avantages : excellente résistance à la corrosion, pressions maximales plus élevées (jusqu'à 1,5 MPa) et résistance au « déboîtement du tube » dans les environnements à forte vibration.
• Caractéristiques techniques : plage de température allant jusqu'à 80 °C ou plus, selon le matériau du joint.
• Idéal pour : les lignes d'assemblage automobiles, les machines lourdes et la fabrication de machines-outils.

Raccords en acier inoxydable (304/316)

Dans les environnements agressifs ou spécialisés, l'acier inoxydable est indispensable. Ces raccords sont conçus pour assurer une longue durée de vie dans des conditions extrêmes.

• Avantages : Résistance aux produits chimiques de nettoyage agressifs, aux hautes températures (jusqu’à 200 °C avec des joints toriques en FKM) et aux rinçages à haute pression.
• Idéal pour : La transformation alimentaire et des boissons (conception hygiénique), la fabrication pharmaceutique et les applications marines / offshore.

2. Naviguer dans le monde des normes internationales de filetage

L’un des plus grands défis auxquels sont confrontés les acheteurs B2B mondiaux est l’absence d’une norme universelle unique de filetage. L’utilisation d’un filetage inadapté peut entraîner des fuites, des filets endommagés et des dommages matériels. AIRWORK prend en charge toutes les principales normes internationales :

Filetage G (BSPP – British Standard Pipe Parallel)

• Géométrie : Filetage parallèle avec un angle de flanc de 55°.
• Étanchéité : Nécessite un joint torique ou un joint plat pour assurer l’étanchéité contre une surface plane. Très courant sur les machines européennes et asiatiques.
• Avantage : Réutilisable sans perte d’intégrité étanche ; orientation facile (par exemple, pour orienter un raccord coudé).

Filetage R (BSPT – British Standard Pipe Tapered)

• Géométrie : Filetage conique (pente de 1:16) avec un angle de flanc de 55°.
• Étanchéité : L’étanchéité s’effectue directement sur les filets, nécessitant souvent du ruban en PTFE ou un produit d’étanchéité pour filetages.
• Avantage : Auto-étanche et très fiable sous haute pression.

Filetage NPT (National Pipe Tapered)

• Géométrie : Filetages coniques normalisés nord-américains avec un angle de flanc de 60°.
• Avertissement : Les filetages NPT et BSPT présentent une apparence similaire, mais ne sont pas interchangeables en raison de leurs angles de flanc différents (60° contre 55°). Une tentative de vissage forcée entraînera des fuites et endommagera les filetages.

3. Raccords spécialisés pour applications avancées

Au-delà des raccords standards, plusieurs raccords spécialisés sont essentiels pour optimiser les performances pneumatiques :

• Régulateurs de vitesse (régulateurs de débit) : Ces dispositifs permettent aux ingénieurs d’ajuster indépendamment la vitesse d’avance et de rentrée d’un vérin. Les régulateurs de sortie « meter-out » d’AIRWORK sont standard pour éviter le « coup de piston ».
• Robinets manuels et clapets anti-retour : intégrés directement dans le corps du raccord afin de permettre une coupure manuelle ou un écoulement d'air unidirectionnel, ce qui simplifie la conception du circuit et réduit le nombre de composants.
• Raccords rotatifs : conçus pour les applications où le tube doit tourner pendant le fonctionnement (par exemple, au niveau du poignet d’un robot ou d’une table tournante) afin d’éviter les pliures et la fatigue du tube.

4. Critères de sélection B2B et stratégie d’approvisionnement

Lors de l'achat en gros équipements pneumatiques , les acheteurs professionnels doivent aller au-delà du prix unitaire. Le « coût total des fuites » est nettement supérieur au coût d’un raccord haut de gamme.

Indicateurs de qualité à surveiller :

1. Qualité des joints d’étanchéité : assurez-vous que les joints toriques sont fabriqués en NBR ou en Viton de haute qualité. Un caoutchouc de mauvaise qualité se fissurera avec le temps, entraînant des fuites microscopiques.

2. Conception de la mâchoire de serrage : la mâchoire interne doit être en acier inoxydable afin d’assurer une prise ferme sur divers matériaux de tube (PU, Nylon, PE) sans entailler excessivement le tube.

3. Cohérence de la finition : Un placage nickel de haute qualité doit être uniforme et exempt d’bavures, qui pourraient endommager les joints lors de l’installation.

Approvisionnement en gros stratégique :

• Normalisation : Essayez de normaliser un seul type de filetage (par exemple, filetage G avec joints toriques) dans toute votre installation afin de réduire la complexité des stocks.
• Conditionnement en vrac : Recherchez des fournisseurs proposant des emballages de taille industrielle (100 ou 500 pièces par sac) afin de réduire les déchets et les coûts d’expédition.
• Documentation technique : Un fournisseur fiable tel qu’AIRWORK fournit des modèles CAO complets, permettant à vos ingénieurs conception d’intégrer précisément les raccords dans leurs assemblages 3D.

Conclusion : La fiabilité réside dans les détails

Les raccords pneumatiques peuvent être les plus petites pièces de votre système d'automatisation, mais ils assument la lourde responsabilité de maintenir la pression et de prévenir les pertes. En choisissant les matériaux adaptés à votre environnement et en garantissant la compatibilité des filetages avec les normes internationales, vous posez les bases d'une fiabilité à long terme. Chez AIRWORK, nous combinons des décennies d'expertise manufacturière avec un engagement sans faille envers la qualité, afin que chaque raccord que nous expédions réponde aux exigences rigoureuses de l'industrie moderne. Que vous soyez un constructeur d'équipements d'origine (OEM) développant de nouvelles machines ou un distributeur desservant le marché MRO (Maintenance, Réparation, Exploitation), nos raccords sont conçus pour maintenir le flux d'air et assurer la continuité des lignes de production.
