Úvod: éra miniaturizace ve strojírenství

V rychle se vyvíjející oblasti moderního strojírenství již není trend k miniaturizaci jen preferencí – je to nutnost. Jak se stroje stávají složitějšími a výrobní plochy více zahlcenými, roste poptávka po kompaktních komponentách s vysokým výkonem exponenciálně. Mezi nimi se Miniaturní vzduchový válec řada MA vyznačuje jako klíčový faktor umožňující dosažení přesnosti a efektivity v prostředích s omezeným prostorem.

Společnost AIRWORK si uvědomuje, že u přesných strojů každý milimetr počítá. Naše miniaturní pneumatické válce řady MA jsou navrženy tak, aby splnily náročné požadavky vyspělých technologických odvětví a poskytovaly spolehlivý lineární pohyb v nejmenších možných rozměrech. Tento článek se zabývá technickými nuancemi řady MA a vysvětluje, proč jsou tato zařízení preferovaným řešením pro moderní inženýrské výzvy.

1. Co jsou miniaturní pneumatické válce řady MA? (Technický přehled)

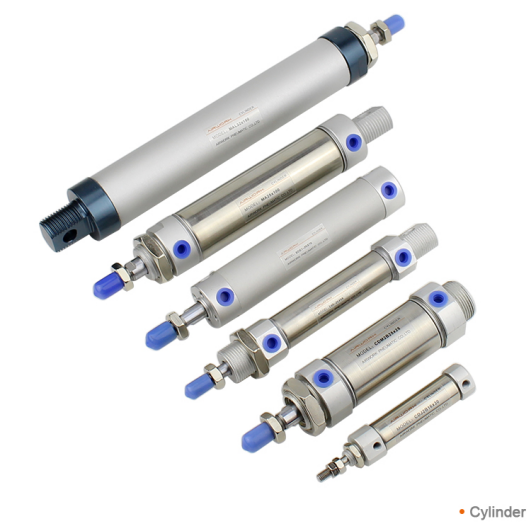

Řada MA představuje specializovanou kategorii pneumatických akčních členů, které se vyznačují malými průměry válcových komor a kompaktními profilem. Tyto válce jsou vyrobeny podle normy ISO 6432, čímž je zajištěna jejich globální zaměnitelnost a stávají se tak oblíbeným řešením pro mezinárodní výrobce originálního vybavení (OEM).

Materiálové vědy a konstrukce

Na rozdíl od standardních průmyslových válců, které často používají hliníkové pláště, jsou válce řady MA obvykle vyrobeny z nerezové oceli 304. Tato volba materiálu je z několika důvodů zásadní:

• Tloušťka stěny: Nerezová ocel umožňuje tenčí stěny válcového tělesa při zachování vysokých hodnot tlaku prasknutí, čímž přispívá ke kompaktnímu vnějšímu průměru válce.
• Odolnost proti korozi: Válcové těleso z nerezové oceli je přirozeně odolné vůči vlhkosti a mnoha průmyslovým chemikáliím, což jej činí vhodným pro čistá prostředí.
• Hladký povrch: Vnitřní povrch válcového tělesa je broušen na zrcadlový povrch, čímž se snižuje tření a prodlužuje životnost těsnění pístu.

Klíčové technické specifikace

• Průměry vrtání: Od 16 mm do 40 mm. Menší průměry (10 mm, 12 mm) jsou také dostupné ve specializovaných podřadných řadách.
• Rozsah tlaků: Obvyklý provozní rozsah mezi 0,1 MPa a 1,0 MPa (1 až 10 bar).
• Tlumení: Většina válců řady MA je standardně vybavena integrovanými gumovými nárazníky. Pro aplikace s vyšší rychlostí je jako volitelná funkce k dispozici nastavitelné pneumatické tlumení, které tlumí náraz na konci zdvihu.
• Rychlostní schopnost: Schopné provozu v rozsahu rychlostí od 50 mm/s do 800 mm/s v závislosti na zátěži a přívodu stlačeného vzduchu.

2. Pokročilé funkce pro přesnou regulaci

Přesné stroje vyžadují více než jen pohyb; vyžadují zpětnou vazbu a řiditelnost.

Magnetické snímací možnosti

Moderní válcové jednotky řady MA od společnosti AIRWORK jsou standardně vybaveny vestavěným magnetickým kroužkem na pístu. To umožňuje snadné upevnění reedových nebo polovodičových automatických spínačů (např. naše řady CS1-U nebo CS1-M). Tyto senzory poskytují PLC v reálném čase zpětnou vazbu o poloze válce, což je nezbytné pro složité automatizační sekvence, kde následující krok závisí na dokončení zdvihu válce.

Univerzální možnosti montáže

Aby se řada MA vešla do úzkých strojních rámců, nabízí několik možností upevnění:

• Základní typ: Závitové uzávěry pro přímé upevnění.
• LB (nožní upevnění): Pro upevnění rovnoběžně s osou pohybu.
• FA (přírubové upevnění): Pro upevnění na přední nebo zadní stěnu.
• SDB (kloubové upevnění): Umožňuje válci během zdvihu otáčet se, což je ideální pro nepřímočaré dráhy pohybu.

3. Aplikace v průmyslových odvětvích s vysokým růstem

Použití: Výroba elektroniky a polovodičů

Při montáži tištěných spojovacích desek (PCB) se válce používají k uchycení desek, výběru součástek a jejich třídění. Řada MA je pro tento účel ideální díky nízké hmotnosti a vysoké rychlosti. Schopnost provádět miliony cyklů s minimální údržbou zajišťuje, že vysokorychlostní linky pro výrobu elektroniky dosahují svých cílových výkonů.

Použití: Automatizace v medicíně a laboratořích

V medicíně je klíčová přesnost. Válce řady MA se používají v systémech manipulace s kapalinami, diagnostickém zařízení a automatických dávkovačích tablet. Významnou výhodou je tělo z nerezové oceli, které je kompatibilní s protokoly čistých prostor a sterilizačními procesy běžnými v lékařském prostředí.

Použití: Malé balicí a etiketovací linky

U vysokorychlostních etiketovacích strojů, kde malé rameno musí aplikovat nálepku na pohybující se láhev, poskytuje minicylindr potřebný „rychlý pohyb“ a přesnost. Lehký pístní tyč snižuje setrvačnost, což umožňuje kratší doby zahájení a zastavení ve srovnání s většími válci.

4. Kritéria výběru pro B2B: Co hledají odborníci

Při zakoupení válců řady MA na úrovni B2B několik faktorů odlišuje vysoce kvalitní komponent od obecného řešení:

1. Životnost těsnění: Zeptejte se na materiál těsnění. Vysoce kvalitní těsnění z NBR s vysoce specializovanými mazacími povlaky mohou zdvojnásobit počet cyklů válce ve srovnání se standardními „suchými“ těsněními.

2. Přesnost zdvihu: U přesných strojů je tolerance zdvihu ± 0,5 mm často nedostatečná. Hledejte výrobce, jako je AIRWORK, kteří dokážou zaručit užší tolerance díky přesnému obrábění vnitřních rozestupů.

3. Dokončení pístní tyče: Pístní tyč by měla být vyrobena z nerezové oceli nebo uhlíkové oceli s tvrdým chromovým povlakem, s drsností povrchu (Ra) nižší než 0,4 μm, aby se zabránilo opotřebení těsnění.

4. Dostupnost dat CAD: Pro konstrukční inženýry je přístup ke 3D souborům ve formátu STEP klíčový pro zajištění, že válec zapadne do sestavy bez kolizí.

5. Údržba a servisní přístupnost

I přes svou malou velikost jsou válce řady MA od společnosti AIRWORK navrženy tak, aby byly snadno servisovatelné. Konečné kryty jsou obvykle stlačené nebo závitové. U závitových verzí lze vnitřní těsnění nahradit pomocí standardního opravného sady, čímž se výrazně prodlouží návratnost investice (ROI) tohoto komponentu v prostředích s intenzivním provozem.

Závěr: Malé komponenty, obrovský dopad

Mini Pneumatický válec (Řada MA) je důkazem toho, že výkon nemusí vždy pocházet z velkých zařízení. Tato válcová řada poskytuje spolehlivý, vysokorychlostní a přesný lineární pohyb v kompaktním provedení a umožňuje tak vznik nové generace přesného strojního vybavení. Společnost AIRWORK se zavazuje posouvat hranice toho, čeho lze dosáhnout s mini-pneumatickými prvky, a poskytovat světovým inženýrům nástroje, které potřebují k inovacím v čím dál menších prostorách. Ať už navrhujete chirurgického robota nebo vysokorychlostní etiketovací stroj, naše řada MA je kompaktním řešením pro vaše moderní inženýrské výzvy.
