Úvod: Klíčová role kvality vzduchu v pneumatice

Ve světě průmyslové automatizace se stlačený vzduch často označuje jako ‚čtvrtá komunální služba‘. Pohání vše od těžkých robotických paží po jemné přesné třídiče. Na rozdíl od elektřiny nebo vody je však stlačený vzduch často kontaminován vodní párou, olejovou mlhou a prachovými částicemi. Bez vhodné úpravy působí tyto kontaminanty uvnitř vašich strojů jako brouskový papír, což vede k předčasnému poškození komponent, zvýšenému prostojům a obrovským nákladům na energii.

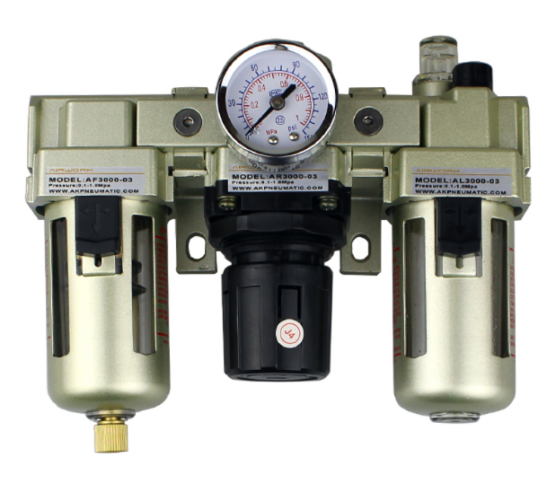

Právě zde se profesionální jednotky pro úpravu vzduchu ze vzduchového zdroje (často označované jako jednotky FRL – filtr, regulátor a mazací zařízení) stávají neoslavnými hrdiny vysokoučinného pneumatického systému. Společnost AIRWORK považuje úpravu vzduchu za základ každého spolehlivého automatizačního projektu. V tomto komplexním průvodci se podrobně zabýváme technickou stránkou jednotek FRL a tím, jak maximalizují návratnost vašich investic do pneumatických systémů.

1. Filtr (F): První linie obrany

Stlačený vzduch vystupující z kompresoru je horký, vlhký a nečistý. Při ochlazování ve vedeních se z něj kondenzuje voda, která do systému zanesuje šupinu z potrubí i prach z atmosféry.

Třídy filtrace podle mikronového rozsahu a účinnost filtrace

Vysoce kvalitní filtry od společnosti AIRWORK využívají dvoustupňovou filtraci. Nejprve odstraňuje kapalnou vodu a velké částice odstředivá přepážka. Poté prochází vzduch pórovitým filtručním prvkem.

• Standardní (40 μm): vhodné pro většinu těžkých průmyslových aplikací, např. stavební nářadí nebo velkorozměrové válce.
• Přesnost (5 μm): Povinná pro elektromagnetické ventily a přesné akční členy, aby nedošlo k ucpaní jemných vnitřních přívodů.
• Koalescenční filtry (0,01 μm): Vyžadovány pro aplikace citlivé na olejovou mlhu, např. barvení, potravinářské balení nebo výrobu léčiv.

Správa vlhkosti: ruční vs. automatické vypouštění

Voda je hlavní příčinou poškození těsnění v pneumatických válících . V prostředích s vysokou vlhkostí je ruční vypouštění filtrů často zapomínáno. FRL jednotky AIRWORK jsou vybaveny automatickými vypouštěcími zařízeními, která odstraní nahromaděnou vodu, jakmile dosáhne určité hladiny, a tím zaručují, že do následných komponent nikdy nedosáhne kapalná voda.

2. Regulátor (R): Přesná regulace pro úsporu energie

Provoz pneumatického systému za většího tlaku, než je nutné, je běžnou příčinou ztráty energie. Pokud váš válec potřebuje k pohybu zátěže pouze 5 bar, ale kompresor dodává 8 bar, plýtváte 3 bary energie při každém zdvihu.

Vyvážený návrh ventilu

Profesionální regulátory od značky AIRWORK využívají konstrukci s 'vyváženým ventilem'. To zajišťuje, že výstupní tlak zůstává stabilní i v případě kolísání vstupního tlaku ze stlačovače. Tato stabilita je kritická pro aplikace, jako jsou systémy napínání nebo váhy, kde konzistence tlaku přímo ovlivňuje kvalitu výrobku.

Význam pojistných otvorů

Kvalitní regulátory jsou typu 'pojistné', což znamená, že dokáží odvést tlak na straně výstupu, pokud stoupne nad nastavenou hodnotu (např. pokud zátěž působí proti válci). To brání přetížení obvodu a chrání citlivé senzory a spojky.

3. Mazací zařízení (L): Snížení tření a prodloužení životnosti

Ačkoli mnoho moderních pneumatických komponent je navrženo pro provoz 'bez mazání', některé aplikace s vysokou rychlostí nebo zatížením stále využívají řízené mazání.

Proporcionální dodávka oleje

Mazací zařízení AIRWORK využívají technologii ‚mlhy‘, která dodává olej v poměru k průtoku vzduchu. Tím je zajištěno, že systém není nikdy přemazán (což může způsobit lepkavé ventily) ani nedostatečně mazán (což vede k opotřebení těsnění). U systémů s dlouhými potrubními úseky doporučujeme mikro-mlhová mazací zařízení, která vytvářejí olejové částice tak malé (menší než 2 μm), aby zůstaly ve vzduchovém proudu dlouhou dobu v suspenzi.

4. Technická integrace: Modulární systémy FRL

Moderní trendy B2B nákupů preferují modularitu. FRL zařízení řad AC a BC od AIRWORK umožňují montáž ve stylu ‚bloků‘. To znamená, že kupující může snadno přidat ventil pro plynulý start (aby se zabránilo náhlým pohybům stroje při spuštění) nebo tlakový spínač (pro sledování stavu systému), aniž by musel měnit celou potrubní instalaci stroje.

5. Případy použití v průmyslu a kritéria výběru pro B2B

Případ použití: Montáž elektroniky v čistých prostorách

V elektronickém průmyslu mohou olejová mlha a vlhkost poškodit citlivé tištěné spoje. Řešením je trojčlenná jednotka AIRWORK, která se skládá z filtru s účinností 5 μm, následovaného koalescenčním filtrem s účinností 0,01 μm a vysokopřesného regulátoru. Tím je zajištěna kvalita stlačeného vzduchu „pro přístrojové použití“, která splňuje normu ISO 8573-1.

Případ použití: Těžké dřevozpracující stroje

V pilách je vzduch nasycen jemným prachem a stroje pracují v podmínkách velkých teplotních výkyvů. Pro zvládnutí náročného prostředí a vysokých průtoků vyžadovaných velkými upínacími válci je nezbytný robustní FRL s kovovou ochranou nádoby a automatickým odvodem kondenzátu.

Kritéria výběru pro profesionální B2B zakoupatele

1. Průtok (SCFM/LPM): Nevybírejte FRL pouze na základě rozměru potrubí. Zkontrolujte „průtokovou křivku“, abyste zajistili, že jednotka nebude způsobovat významný pokles tlaku za maximálního zatížení.

2. Materiál nádoby: Pro standardní prostředí použijte polykarbonát pro průhlednost, ale pro prostředí s chemickými výpary nebo vysokým mechanickým nárazem specifikujte kovové nádoby se zkumavkami.

3. Velikost přípojky (G/NPT): Zajistěte kompatibilitu se stávajícími regionálními závitovými normami, aby nedošlo k nutnosti použít více adaptérů.

4. Rozsah tlaku: Standardní jednotky pokrývají až 10 bar, ale pro systémy vysokého tlaku mohou být vyžadovány specializované jednotky s hodnocením 16 bar nebo 20 bar.

Závěr: Návratnost investice do čistého vzduchu

Investice do profesionální jednotky pro úpravu vzduchu z venkovního prostředí je nejúčinnějším způsobem snížení celkových nákladů na vlastnictví (TCO) pneumatického systému. Tím, že zajistíte, že váš 'čtvrtý druh energie' bude čistý, suchý a přesně regulovaný, zabráníte drahému cyklu neplánovaných výpadků a výměny komponentů. Společnost AIRWORK nabízí technickou odbornost i vysokovýkonné zařízení potřebné k tomu, aby vaše výrobní linky běžely s maximální účinností. Čistý vzduch není jen technickým požadavkem – je strategickým aktivem moderního průmyslového výrobního procesu.
