OEM фабрика директно CDQSB серия компактни пневматични цилиндри, производител на цилиндри с двойно действие и единичен шток, въздушни цилиндри, съвместими с SMC

Подробно описание на продукта:

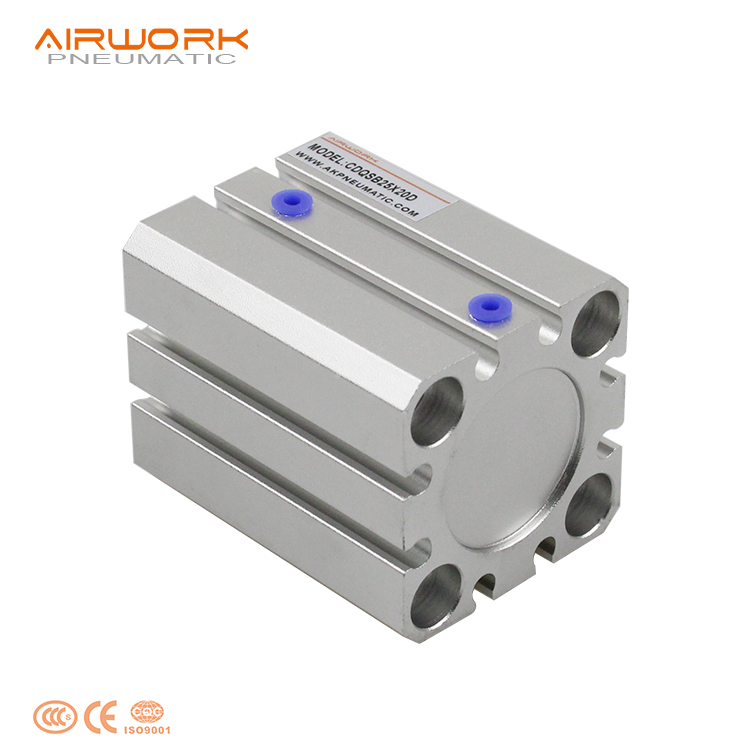

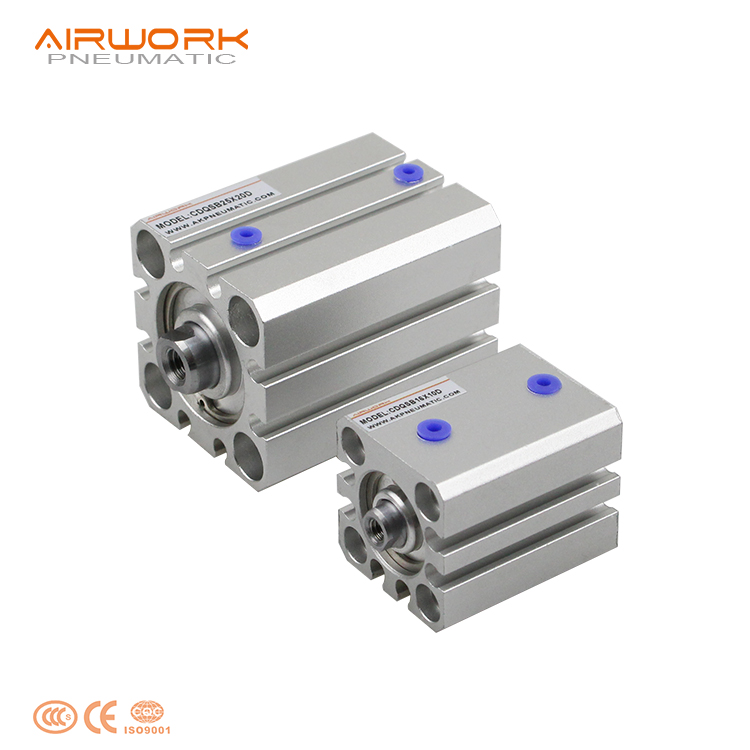

Серията CDQSB (компактни цилиндри с късо ход) е крайното решение за автоматизация в пространства с ограничени размери. Чрез значително намаляване на общата дължина на корпуса в сравнение с традиционните актуатори серията CDQSB осигурява висока изходна сила в минимален обем.

Всеки цилиндър е изработен от висококачествен твърдо анодиран алуминиев сплав, което гарантира изключителна устойчивост на износване и дълъг срок на служба. Интегрираният магнитен бутален механизъм е стандартна функция, която позволява лесно монтиране на индуктивни сензори от множество страни на квадратното тяло. Благодарение на висококачествените вътрешни уплътнения и прецизно обработения бутален шток този цилиндър осигурява гладко и надеждно линейно движение в продължение на милиони цикли без необходимост от поддръжка.

Приложение Индустрии:

Автоматизация и сглобяване, Опаковъчна индустрия, Производство на електроника, Медицинско и лабораторно оборудване, Текстилни машини, Дървообработващи машини, Автомобилна промишленост, Роботика и крайни инструментални системи

Характеристика на продукта:

• Ултра-компактен дизайн: спестява до 50 % повече място в сравнение със стандартните ISO цилиндри.
• Вграден магнитен пръстен: стандартна функция за определяне на позицията в края на хода чрез автоматични превключватели.
• Многостранно монтиране: квадратната форма на корпуса има канали за сензори от няколко страни, което осигурява гъвкава инсталация в тесни пространства.
• Висока устойчивост на огъване: корпусът от прецизно обработен алуминиев блок осигурява отлична устойчивост на огъване и външни удари.
• Монтиране чрез отвори, минаващи през целия корпус: опростена инсталация чрез отвори, минаващи през целия корпус на цилиндъра, за директно закрепване към машинни рамки.
• Дълготрайни уплътнения: оборудвани с висококачествени уплътнения от NBR/TPU за безтечност и продължителен срок на експлоатация.

Спецификация:

Възможности за персонализация

Предимства на продукта

• Ултракомпактни размери — кратка дължина на корпуса, подходяща за тесни машинни пространства, където стандартните ISO цилиндри не могат да се монтират. Идеален за плътни многостанционни компоновки.
• Корпус от алуминиев сплав — твърдо анодизирани алуминиев цилиндър и крайни капаци за корозионна устойчивост и ниска маса. Намалява подвижната маса при приложения с висок брой цикли.
• Съвместимост с поредиците SMC CQS/CDQS — същите монтажни размери и положения на присъединителните отвори като индустриално стандартните компактни цилиндри SMC. Готова замяна — не е необходима нова конструкция.
• Възможност за дълъг ход — до 300 мм ход при диаметри на цилиндъра 12–25 мм, необичайно за компактни цилиндри на тази цена.
• Двупосочен, с гумени буфери — Надеждна двупосочна сила с вградено амортизиране в края на хода. Плавно забавяне без външни амортизатори.
• Магнитен бутален клапан (стандартно) — Готов за автоматично превключване. Монтирайте реедови или твърдотелни сензори от 3 страни (ø12–16) или от 4 страни (ø20–25) за обратна връзка за позиция.
• Ниско минимално работно налягане — Започва от 0,03 MPa. Работи надеждно в нисконапрегнати клонове и вакуум-подпомагани вериги.
• Широк диапазон на скоростта — Скорост на буталото от 50 до 500 mm/s. Регулирана чрез клапани за регулиране на потока за прецизни приложения.
• Доставка директно от производителя — 16 години специализация в пневматиката, над 100 CNC центъра, CE сертифицирано, доставено в над 120 страни.

Приложение：

• Сглобяване на електронни компоненти:

В областта на високоточната технология за повърхностно монтиране (SMT), цилиндърът CDQSB е незаменим за фиксиране на печатни платки (PCB) и позициониране на компоненти. Неговата микроскопична конструкция позволява монтаж в тесните пространства на машините за подбиране и поставяне. Вграденият магнит осигурява незабавна обратна връзка към системата за управление при достигане на крайно положение на хода, предотвратявайки механични повреди и защитавайки чувствителните електронни субстрати от повреждания.

• Обработка и инспекция на автомобилни части:

За автомобилното производство CDQSB служи като прецизен спирач и толачка на високоскоростни конвейерни линии. Често се използва в автоматизирани станции за контрол на качеството, за да премества малки компоненти в полезрението на инспекционните камери. Способността му да работи при високочестотни цикли го прави надежден за 24/7 производствени среди в автомобилната индустрия, където дори незначително забавяне при сортирането на компоненти може да спре цялата сглобителна линия.

• Автоматизирано опаковане и етикетиране:

В индустрията за опаковане цилиндрите CDQSB задвижват микро-глави за етикетиране и отклоняващи клапани. Тъй като могат да се монтират в стеснени вертикални или хоризонтални положения, те са идеални за затваряне на капаци на картонени кутии или за бутане на малки контейнери по различни конвейерни пътища. Възможността за магнитно усещане позволява перфектна синхронизация между хода на цилиндъра и софтуера за етикетиране, което гарантира точното прилагане на етикетите при всяко отделно действие.

• Фармацевтично опаковане и медицинска автоматизация:

В чисти помещения CDQSB задвижва микродозиращи клапани и механизми за запечатване. Тъй като може да се монтира в тесни вертикални или хоризонтални положения, той е идеален за компактно лабораторно оборудване или машини за пълнене на капсули в бутилки. Тялото с твърдо анодиране осигурява необходимата чистота и корозионна устойчивост, изисквани от фармацевтичните стандарти, докато прецизният контрол на хода гарантира последователни резултати при дозиране и опаковане.

Монтаж и използване:

• Монтиране: Използвайте преминаващите отвори за директно монтиране. Уверете се, че повърхността е равна, за да се предотврати вътрешно напрежение в цилиндъра.
• Настройка на сензорите: Плъзнете автоматичните T-образни ключове в пазовете и ги закрепете на желаната позиция за детектиране.
• Контрол на скоростта: Винаги използвайте клапани за контрол на потока, за да регулирате скоростта и да намалите вътрешния удар при високи честоти.
• Качество на въздуха: Използвайте филтриран и сух въздух, за да запазите цялостта на уплътненията и вътрешната смазка.
• Подравняване: Избягвайте странично натоварване на буталния шток; уверете се, че натоварването е осево подравнено за оптимална работа.

Често задавани въпроси

В1. Серията CDQSB е взаимозаменяема ли с други стандартни компактни цилиндри?

О1. Да, серията CDQSB се произвежда според международните индустриални стандарти и може да се използва като директна замяна на повечето компактни цилиндри с квадратно тяло на пазара.

В2. Този модел винаги ли е с магнитен бутален пръстен?

О2. Да, буквата "D" в CDQSB означава вграден магнитен пръстен. Това позволява позиционно разпознаване без каквито и да било външни модификации.

В3. Мога ли да получа този цилиндър с външен резбов накрайник на шпинделя?

О3. Стандартната версия има вътрешна резба. Въпреки това можем да предоставим версии с външна резба (суфикс -M) или персонализирани адаптери за накрайника на шпинделя по заявка.

В4. С кои автоматични превключватели е съвместим CDQSB?

О4. Той е съвместим с всички стандартни датчици за Т-образни пазове, включително популярните реедови и транзисторни (PNP/NPN) модели.

В5. Каква е ползата от квадратното тяло?

О5. Квадратната форма на тялото е икономична по отношение на пространството и осигурява монтажни повърхности от множество страни, което прави този дизайн значително по-универсален в сравнение с цилиндрите с кръгло тяло.

Q6. Какви са наличните диаметри на цилиндъра?

A6. Предлагаме пълен асортимент от 12 mm до 100 mm, за да отговаряме на различни изисквания към силата.

Q7. Подходящ ли е за употреба при високи температури?

A7. Стандартната температурна класа е 60 °C. За по-високи температури предлагаме персонализирани версии с уплътнения от витон (FKM), които издържат до 150 °C.

Q8. Изисква ли допълнително смазване?

A8. CDQSB е предварително смазан за цял живот с висококачествена синтетична смазка. При стандартни работни условия не е необходимо допълнително смазване.

В9. Какво е минималното поддръжка, необходима?

А9. Компактните цилиндри CDQSB са предварително смазани и проектирани за работа без масло с филтриран, немаслен компресиран въздух.

Ежедневно / Ежеседмично: Визуална проверка — липса на въздушни течове в присъединителните места или уплътнението на штока, повърхността на штока чиста и неповредена.

Ежемесечно: Проверете позиционирането на автоматичните ключове, ако се използват; проверете дали монтажните болтове са стегнати.

На всеки 1 милион цикъла или на всеки 6 месеца: Проверете уплътнението на штока за износване; заменете го, ако се наблюдава теч.

Всеки 3 милиона цикъла: Заменете вътрешното уплътнение на буталото и износващия се пръстен като профилактична поддръжка.
