OEM фабрика, 24N2A серия по стандарт ISO 6432, производител на мини въздушни цилиндри, неръждаеми стоманени пневматични цилиндри, заместители, съвместими с Camozzi

Подробно описание на продукта:

Серията 24N2A представлява връх в инженерството на компактни актуатори и е специално проектирана, за да отговаря на строгите изисквания на международния стандарт ISO 6432. Тази серия е предпочитан избор за приложения, при които пространството е ограничено, а високата изходна сила, конструктивната цялост и дългият експлоатационен живот не могат да бъдат компрометирани. Като двустранно действащ миниатюрен цилиндър тя осигурява мощно и контролирано линейно движение в двете посоки, което я прави универсален компонент за сложни автоматизирани процеси.

Приложение Индустрия:

Електроника и монтаж на PCB, производство на полупроводници, медицинско и лабораторно оборудване, опаковка (малък формат), автоматизация и роботика, текстил и облекло, печат и кодиране, оптични и прецизни инструменти, хранително-вкусова промишленост (малки машини), сглобяване на играчки и потребителски стоки, производство на часовници и бижута.

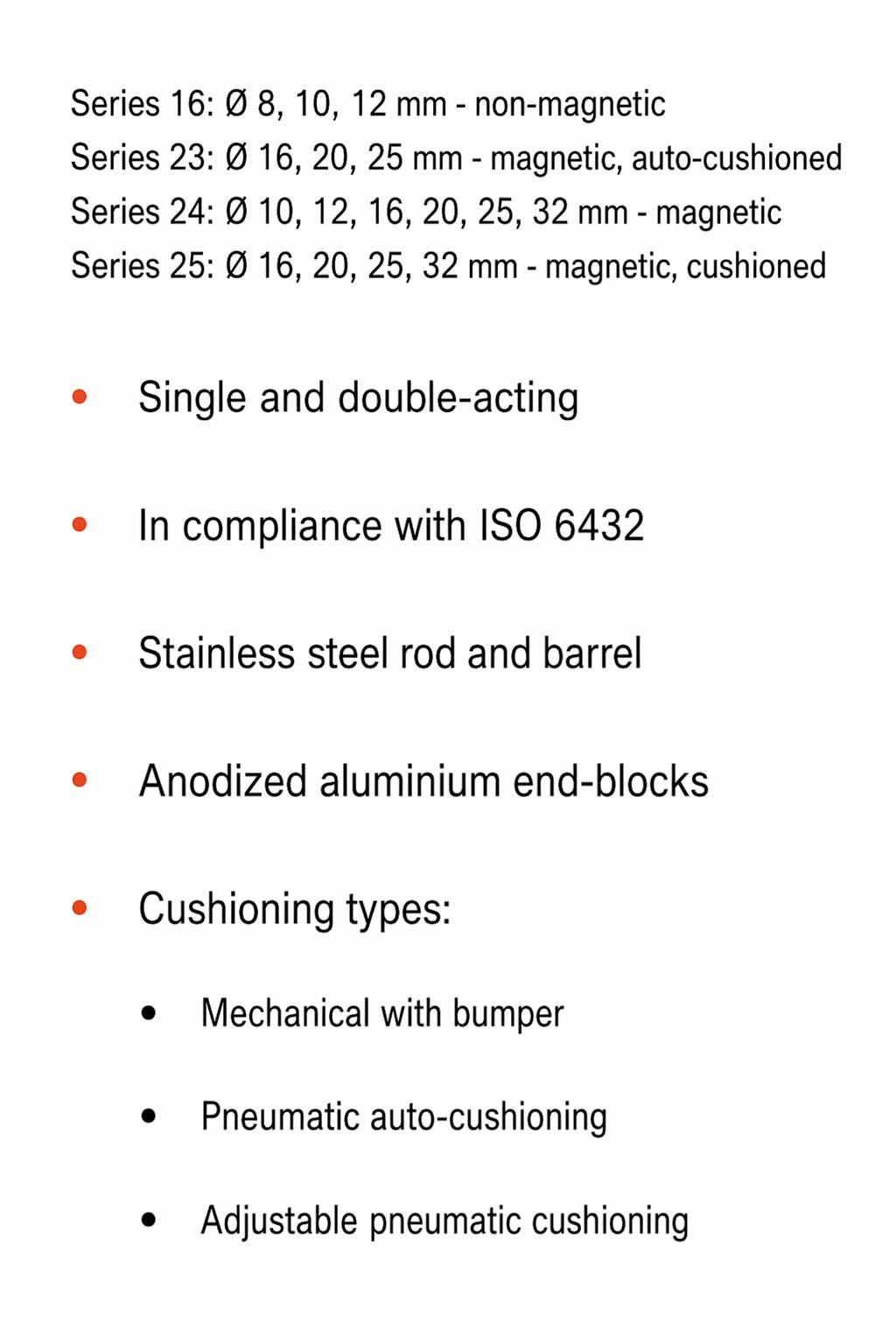

Характеристика на продукта:

• Съответствие с ISO 6432: Произведена строго според международните стандарти, което гарантира 100% взаимозаменимост с глобалните пневматични системи и монтиращи аксесоари.
• Премиум конструкция от неръждаема стомана: цилиндър от AISI 304 и шток от AISI 303 осигуряват превъзходна корозионна устойчивост и дълъг срок на експлоатация в изискващи условия.
• Вграден магнитен бутален елемент: позволява безпроблемна интеграция с автоматични превключватели (сензори) за прецизно и в реално време автоматизирано обратно свързване за позицията.
• Двустранно действие: осигурява надеждна и балансирана линейна сила както при изтегляне, така и при връщане през милиони цикли.
• Компактен миниатюрен дизайн: слабият профил е идеален за машинни компоновки с висока плътност и прецизни измервателни устройства, където монтажното пространство е ограничено.
• Промишлени уплътнения: висококачествени вътрешни уплътнения гарантират стабилна и непротичаща работа в широк диапазон от налягане – от 0,1 до 1,0 MPa.

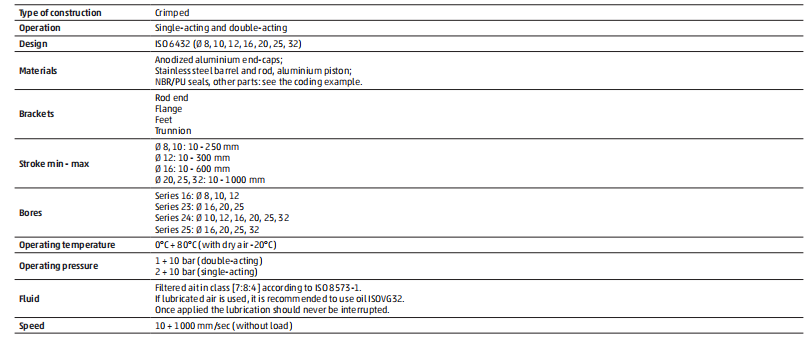

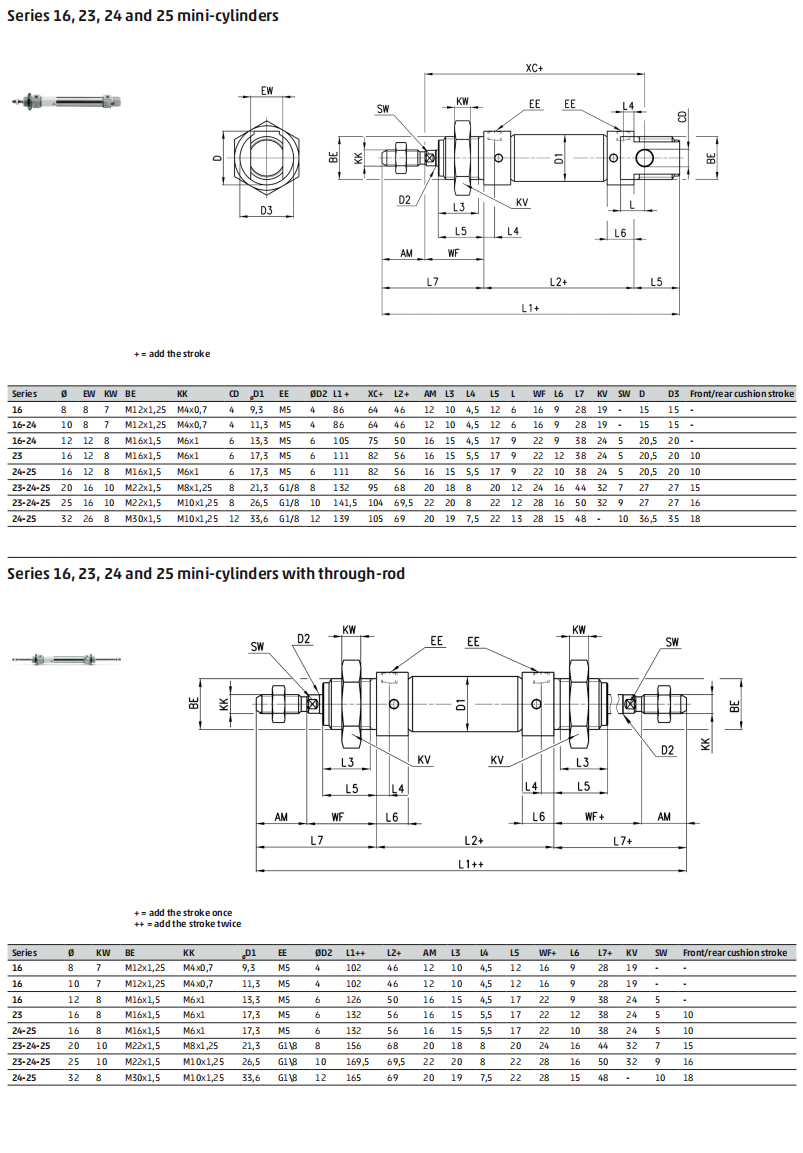

Спецификация:

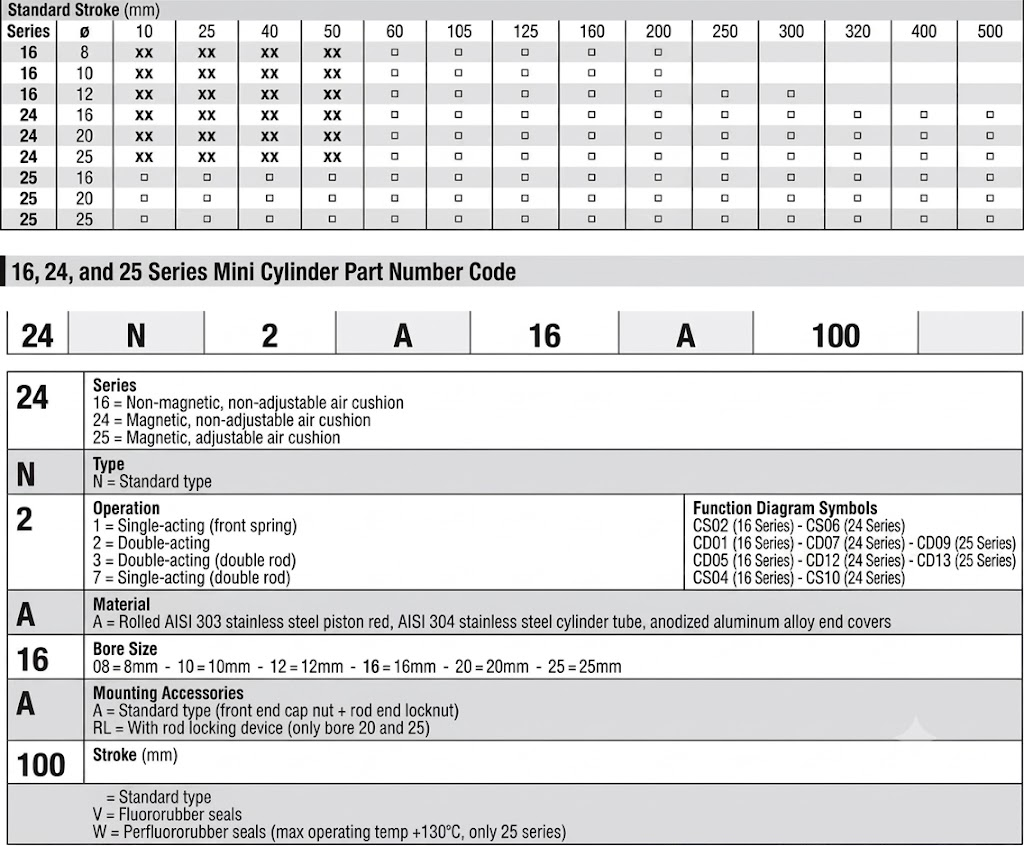

Възможности за персонализация

Предимство на продукта:

• Международен стандарт ISO 6432 — най-широка крос-съвместимост. Моделът 24N2A отговаря на ISO 6432 (CETOP RP52P), глобално признатия размерен стандарт за миницилиндри с кръгло тяло. Монтажните резби, размерите на присъединителните отвори, размерите на штоковата глава и интерфейсите за монтаж в носова част са идентични с Camozzi 24N2A/25N2A, Festo DSN/DSNU, SMC C85, Metal Work 100 Series, Aventics MNI и Parker P1A — истинска много-маркова заменимост от една и съща серия цилиндри.

• Цилиндрично тяло от неръждаема стомана като стандарт. Цилиндричното тяло е изработено от прецизно изтеглена тръба от неръждаема стомана AISI 304 — не от алуминий. Това осигурява вродена корозионна устойчивост без допълнително покритие, запазва геометрията на цилиндричната камера в продължение на милиони цикли и елиминира риска от отлепване на анодизираното покритие във влажна или леко корозивна атмосфера. За приложения в хранителната, фармацевтичната или морската индустрия са налични пълни варианти от неръждаема стомана 316L.

• Резбована предна монтирана част — най-простата възможна инсталация. Предната част има прецизни външни резби (стандартен метричен фин пас). Инсталирането изисква само една монтажна гайка — без стойки, без фланцови плочи, без адаптерни части. Навийте предната част през монтажната плоча, затегнете гайката и цилиндърът е закрепен здраво. При приложения с чести смяни на инструменти или тесни масиви от няколко цилиндъра тази простота на монтаж се превръща директно в по-малко време за сглобяване.

• Ултра-ниско начално налягане. Малкият диаметър на буталото и прецизната геометрия на уплътнението на буталния шток осигуряват начални налягания до 0,05 MPa (0,5 bar). Това е критично важно за нисконалягащи вериги, където стандартните цилиндри биха проявили ефекта „залепване-плъзгане“ или биха отказали да започнат движение. Също така позволява прецизно микропозициониране при ниски стойности на налягането.

• Високоскоростна циклична способност. Благодарение на минималната маса на подвижните части (няколко грама за най-малките диаметри) и уплътнения с ниско триене, цилиндрите 24N2A редовно работят при честоти на циклиране над 10 Hz. В комбинация с еластично амортизиране тези цилиндри могат да изпълняват непрекъснато високоскоростни задачи без прегряване или ускорено остаряване на уплътненията.

• Ролер-полирани неръждаеми цилиндрични повърхности. Вътрешната повърхност на неръждаемата стоманена цилиндрична тръба подлага на механично ролер-полиране — процес на студено деформиране, който произвежда огледално гладка и усилена повърхност. Това намалява триенето на динамичните уплътнения, удължава техния срок на служба и елиминира микронеравностите, които предизвикват образуване на частици в чисти помещения.

• Лек — идеален за преместване на сглобки. Пълен цилиндър 24N2A-25×50 тежи приблизително 150 грама. За роботизирани крайни ефектори, въртящи се шейни или всяка друга употреба, при която самият цилиндър е част от подвижната маса, това минимално тегло намалява инерционните натоварвания и позволява по-бързи профили на ускорение.

• Магнитен бутален пръстен — наличен за всички размери. Всички диаметри на цилиндри от серията 24N2A могат да се поръчват с интегриран магнитен бутален пръстен, което осигурява външно позиционно измерване чрез миниатюрни индуктивни сензори, без нужда от модификация на цилиндъра. Монтажни ленти или кронштейни за сензори са налични като аксесоари.

Приложение：

• Медицинско и лабораторно оборудване

Серията 24N2A се използва широко в диагностични уреди и системи за обработка на течности. Изработена е от неръждаема стомана и не изисква смазка, което отговаря на строгите изисквания за хигиена и прецизност в клинични среди. Тя осигурява надеждно задействане в малки мащаби, необходимо за автоматизираното вземане на реагенти и позиционирането на хирургически инструменти, където е задължителна безконтаминантната работа.

• Електроника и сглобяване на полупроводникови устройства:

В производството на високотехнологични продукти прецизността е от първостепенно значение. Този мини-цилиндър е идеален за машини за поставяне и вземане на печатни платки (PCB) и за обработка на полупроводникови пластина. Компактните му размери позволяват монтиране с висока плътност върху крайните ефектори на роботи, което гарантира точна подаване на компоненти при високи скорости, без да добавя значителна маса или обем към подвижните части.

• Високоскоростни опаковъчни машини:

Оптимизиран за бързи и повтарящи се задачи, моделът 24N2A се отличава при етикетиране, сортиране и ориентиране на малки предмети. Неговата издръжливост му позволява да издържи милиони цикли в 24/7 опаковъчни среди. Вграденият магнит осигурява прецизно време в производствени линии с висока пропускателна способност, което го прави стандарт в FMCG и фармацевтичната индустрия.

Монтаж и използване:

• Подготовка на въздуха: Използвайте сух, филтриран до 40 μm компресиран въздух. Правилната филтрация предотвратява повреда на вътрешните уплътнения и поддържа гладкото движение на буталния шток от неръждаема стомана, което значително удължава експлоатационния живот.
• Монтаж и подравняване: Осигурете строго осева товарна нагрузка по отношение на буталния шток. Избягвайте странично натоварване, тъй като то увеличава вътрешното триене и износването на уплътнението на штока, водейки до ранни въздушни течове.
• Регулиране на скоростта: Винаги монтирайте клапани за регулиране на потока във въздушните пристанища. Регулирането на скоростта на изтегляне и връщане предотвратява излишни удари в краищата на хода, което защитава както цилиндъра, така и свързаното оборудване.
• Позициониране на сензорите: Плъзнете магнитните сензори в изискваната позиция и ги стегнете здраво, след като вътрешният магнит бъде открит. Дръжте силни външни магнитни полета на разстояние, за да се предотврати лъжливо задействане или интерференция от обратна връзка.
• Редовно поддържане: Редовно проверявайте затягането на монтажните гайки и въздушните фитинги. Този предварително смазан блок не изисква допълнително смазване, но поддържането на чиста външна среда предотвратява проникването на чужди частици в уплътненията.

Често задавани въпроси

Въпрос 1. Серията 24N2A ли е напълно взаимозаменяема с международни марки?

Отговор 1. Напълно. Серията 24N2A се произвежда строго според международния стандарт ISO 6432, което гарантира, че тя е директна замяна („drop-in“) за всеки съвместим миниатюрен цилиндър във вашата система.

Въпрос 2. Този цилиндър ли е с вграден магнит?

Отговор 2. Да, означението „24“ в серията указва вграден магнитен бутален елемент. Той е готов за употреба със стандартни магнитни автоматични превключватели за електронна обратна връзка относно позицията.

Въпрос 3. От какви материали са направени цилиндричната тръба и буталният шток?

A3. Използваме неръждаема стомана AISI 304 за цилиндричната част и неръждаема стомана AISI 303 за буталния шток, за да осигурим максимална корозионна устойчивост и издръжливост.

Q4. Мога ли да поръчам тези цилиндри с уплътнения от Viton (флуорокаучук)?

A4. Да. Стандартните уплътнения са от NBR, но по заявка можем да предоставим уплътнения от флуорокаучук (версия V) за високотемпературни среди или при специфични изисквания към химичната устойчивост.

Q5. Предоставяте ли пробни екземпляри за оценка на качеството?

A5. Предоставяме пробни екземпляри с намалена цена за нови клиенти, за да проверят нашето качество. За дългосрочни партньори са достъпни безплатни пробни екземпляри за тестване на нови продукти. Свържете се с нас за повече информация.

В6. Предлагате ли услуги за персонализиране по OEM и ODM модел?

А6. Да, предлагаме изчерпателна поддръжка за OEM/ODM. Можем да извършим лазерно маркиране на вашата собствена търговска марка, да персонализираме нестандартни дължини на хода и да предоставим различни варианти на крайни връзки, за да отговарят на вашите специфични инженерни изисквания.

В7. Какво е стандартното време за изпълнение на поръчките ви?

А7. За стандартни диаметри на цилиндъра и дължини на хода обикновено изпращаме поръчките в рамките на 3–7 работни дни. За големи поръчки или персонализирани OEM проекти обикновено са необходими 10–15 дни, в зависимост от производствения график.

В8. Търговска компания ли сте или действителната източна фабрика?

А8. Ние сме специализирана източна фабрика за пневматични компоненти. Притежаваме пълна производствена линия, което гарантира най-добрия съотношение цена/качество и директна техническа поддръжка.

Q9: Какво редовно поддържане изисква модел 24N2A?

A9: 24N2A е проектиран за минимално поддържане. Почиствайте видимата част на буталния шток веднъж седмично, за да предотвратите повреждането на уплътнението му от замърсявания. Проверявайте месечно за изтичане на въздух — постоянното шишкане показва износено уплътнение, което трябва да бъде заменено. Проверявайте времето на ход и силата веднъж на три месеца спрямо първоначалните технически спецификации. Заменяйте уплътненията на буталото и штока веднъж годишно за цилиндри, които извършват повече от 1 милион цикъла годишно. Пълни комплекти от уплътнения са налични за всички диаметри на цилиндъра.
