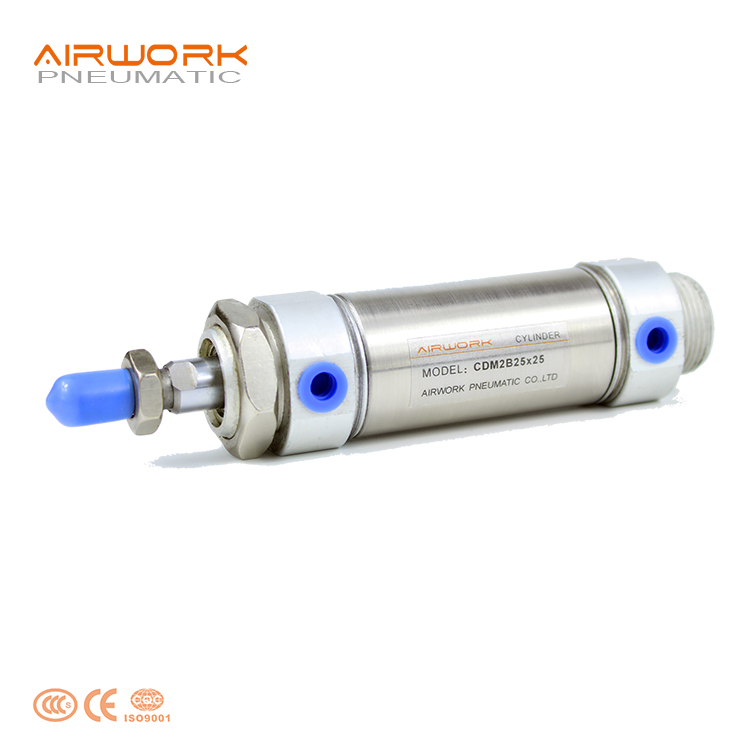

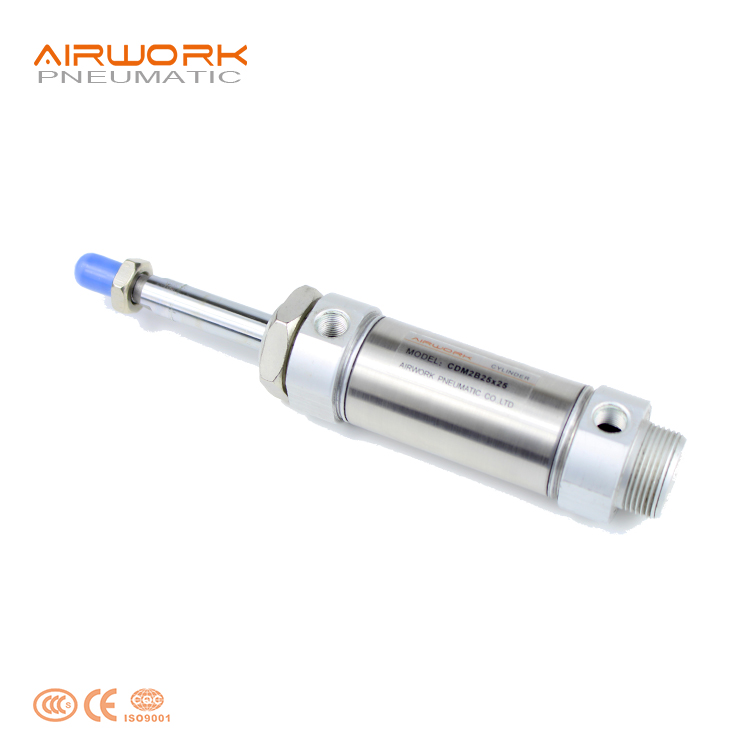

OEM фабрика директно CDM2B серия миниатюрни пневматични цилиндри от неръждаема стомана, производител на цилиндри с двойно действие и единичен шток, въздушни цилиндри, съвместими с SMC, доставчик

Подробно описание на продукта:

Нашата серия CDM2B (сменяема тип SMC) е проектирана за издръжливост и прецизност. Цилиндърът използва тръба от високопрочна неръждаема стомана, комбинирана с анодизирани алуминиеви крайни капаци, което гарантира лека, но издръжлива конструкция. Буквата "D" в CDM2B означава вграден магнитен пръстен, който позволява безпроблемна интеграция с автоматични превключватели за определяне на положението. Достъпна в диаметри на цилиндъра от 20 мм до 40 мм, тази серия предлага множество конфигурации на задната част (основен тип B или плоска задна част тип U) и монтажни опции (фланец, основа или завъртящ се монтаж), за да отговаря на всякакви приложения с ограничено пространство.

Приложение Индустрии:

Преработка на храни и напитки, производство на фармацевтични продукти, производство на медицински устройства, химическа преработка, морско и океанско оборудване, третиране на вода и отпадъчни води, външно и селскостопанско оборудване, електроника и полупроводници, изпитания на автомобили и двигателни отсеки, оборудване за млечна промишленост и пивоварни

Характеристика на продукта:

• Превъзходна корозионна устойчивост: Цилиндричният корпус от неръждаема стомана 304 е идеален за влажни или леко корозивни индустриални среди.
• Високоскоростна производителност: Способен да достига скорости до 750 мм/с, което значително подобрява циклите на машината.
• Компактен кръгъл дизайн: Малката зона на заемано пространство позволява инсталиране в тесни места, където цилиндри с квадратно тяло не могат да бъдат поставени.
• Съвместим с автоматично превключване: Вграден магнитен пръстен (CDM2B) позволява лесно монтиране на сензори за приближение върху цилиндричния корпус.
• Дълъг срок на експлоатация: Висококачествени уплътнения от NBR и прецизно шлифовани бутални штокове осигуряват милиони безпроблемни цикли.

Спецификация:

Възможности за персонализация

Предимства на продукта

• Пълна външна конструкция от неръждаема стомана — корозионна устойчивост по подразбиране. Цилиндричната тръба е изтеглена с висока прецизност от неръждаема стомана. Връзващите пръти, гайките на връзващите пръти, буталният прът и гайката на буталния прът са от неръждаема стомана по подразбиране. Всеки външен метален компонент е устойчив на ръжда — няма цинково покритие, което да се разрушава, няма хромиране, което да се люспи, и няма оголена въглеродна стомана, която да корозира. Това е окончателният избор за среда с често миене, открито пространство, морска и химическа среда.

• Тръба от неръждаема стомана — гладка вътрешна повърхност, дълъг срок на експлоатация на уплътненията. Изтеглената тръба от неръждаема стомана осигурява вродено гладка вътрешна повърхност, която не изисква покритие или галванизиране. За разлика от анодизирани алуминиеви цилиндри, чиято повърхност може да се износи и да разкрие меката основа, повърхността на цилиндъра от неръждаема стомана запазва своята цялост през целия експлоатационен живот на цилиндъра, осигурявайки постоянен нисък трибен коефициент и предсказуеми темпове на износване на уплътненията.

• Широк температурен обхват — от –10 °C до 150 °C. Стандартният CDM2B работи в диапазона от –10 °C до 70 °C. При използване на опционални уплътнения от Viton и смазка за високи температури работният диапазон се разширява до 150 °C — което прави този модел подходящ за автоклави, пещи, двигатели за изпитания и оборудване за термична обработка, където повечето цилиндри не могат да функционират.

• Възможност за ниска скорост — гладко движение при 5–50 мм/с. CDM2B осигурява гладко, без „стик-слип“ движение при скорости до 5 мм/с. Точни шлифовани уплътнения и огледално гладка неръждаема цилиндрична повърхност позволяват контролирана работа на ниски скорости, критична за дозиране на лепила, поставяне на деликатни части и приложения за прецизно позициониране.

• Варианти с регулируем ход — вградени точни ограничители. Регулируемите варианти за изтегляне и връщане позволяват механично позициониране в крайните точки на хода без външни твърди ограничители. Завийте регулировачния винт, за да зададете точната позиция на ограничителя — идеално за приложения, изискващи фини настройки по време на подготвителен етап или между производствени серии.

• Магнитен бутален пръстен със съвместимост с автоматични превключватели. CDM2B е оборудван стандартно с интегриран магнитен бутален пръстен, който позволява външно определяне на положението чрез индуктивни превключватели, монтирани върху стягащите болтове със специални крепежни скоби. Определяйте крайните позиции на хода без механични флагове или външни сензори.

• SMC CM2/CDM2 1:1 замяна по размери. Монтажните размери, разстоянието между винтовите пръти, местоположението на входовете и изходите, резбите на крайовете на штоковете и интерфейсите за аксесоари съвпадат точно с техническите спецификации на SMC CM2/CDM2. Готова за монтиране замяна без необходимост от модификации.

Приложение:

• Опаковка на храни и напитки:

Благодарение на изработването си от неръждаема стомана моделът CDM2B е изключително подходящ за опаковъчни линии, които изискват често почистване с вода. Той широко се използва за задачи като подаване, запечатване и сортиране, където са от първостепенно значение хигиената и предотвратяването на корозия.

• Сглобяване на електроника и полупроводникови устройства:

Неговите компактни размери и високоскоростно действие го правят идеален за модули за вземане и поставяне, приспособления за тестване на печатни платки (PCB) и системи за подаване на малки детайли, където пространството е изключително ограничено, а точността е задължителна.

• Текстилни и етикетиращи машини:

В среда с висока честота на работа, като например при плетене или автоматично етикетиране, CDM2B осигурява надежден и бърз отговор, необходим за контрол на опънното усилие и за движението на приложителните ръце.

Инсталация и използване:

• Подготовка на тръбопроводите: Преди свързване изплакнете всички въздушни тръби, за да премахнете прах или парченца лепенка.
• Монтажно напрежение: Не затягайте прекалено силно монтажната гайка на резбования нос; спазвайте предписаните стойности за въртящ момент, за да избегнете деформация на цилиндъра.
• Подравняване на товара: Уверете се, че товарът е подравнен по оста на буталния шток. Боксовите натоварвания ще предизвикат бързо износване на штоковата букса и уплътненията.
• Регулиране на скоростта: Използвайте регулатори на скоростта (клапани за контрол на потока), за да предотвратите удара на буталото в крайните капаци с пълна сила, дори ако има гумени амортизатори.

Често задавани въпроси

В1. Каква е разликата между CM2B и CDM2B?

О1. CDM2B е сграден магнит за определяне на положението с автоматични превключватели, докато CM2B няма такъв.

В2. Този цилиндър ли е взаимозаменяем с моделите на SMC?

О2. Да, нашата серия CDM2B следва стандартните международни размери и е 1:1 заместител на серията SMC CM2.

В3. Мога ли да получа този цилиндър с плосък край (тип U)?

О3. Да, предлагаме както основния тип (B) с резбован край, така и типа с плосък край (U) за по-малка обща дължина.

В4. Какъв е максималният ход, който се предлага?

О4. Стандартните ходове достигат до 500 мм, но можем да предоставим персонализирани ходове до 1000 мм в зависимост от диаметъра на цилиндъра.

Въпрос 5. Изисква ли смазка?

Отговор 5. Предварително е смазан на завода и може да работи без масло, но силно се препоръчва използването на филтриран въздух с филтър 5 микрона.

Въпрос 6. Включени ли са монтажни скоби като основа (LB) или фланец (FA)?

Отговор 6. Скобите се продават отделно или като комплект; при поръчване, моля, посочете желания тип монтаж (FA, SDB или LB).

Въпрос 7. Какъв е срокът за доставка?

Отговор 7. За стандартните модели – 1–3 дни, тъй като поддържаме наличност на склад. За големи поръчки срокът е около 10–15 дни.

Въпрос 8. Какъв е начинът на плащане?

Отговор 8. Приемаме превод по телеграф (T/T), акредитив (L/C) и WESTERN UNION.
