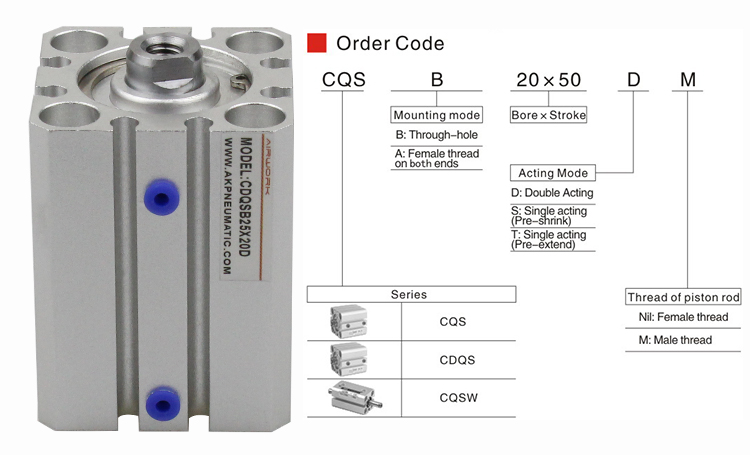

OEM-Fabrik direkt, CDQSB-Serie, kompakter pneumatischer Zylinder, Hersteller, doppeltwirkender Einzelstangen-Luftzylinder, kompatibel mit SMC

Produkt Detailbeschreibung:

Die CDQSB-Serie (kompakter Kurzhubzylinder) ist die optimale Lösung für Automatisierungsanwendungen mit begrenztem Platzangebot. Durch eine deutliche Reduzierung der Gesamtlänge im Vergleich zu herkömmlichen Stellgliedern bietet die CDQSB-Serie eine hohe Kraftausgabe bei minimalem Bauraum.

Jeder Zylinder besteht aus einer hochwertigen, harteloxierten Aluminiumlegierung und bietet dadurch außergewöhnliche Verschleißfestigkeit sowie eine lange Lebensdauer. Der integrierte magnetische Kolben ist Standardausstattung und ermöglicht das einfache Anbringen von Näherungssensoren an mehreren Seiten des quadratischen Zylindergehäuses. Dank hochwertiger innerer Dichtungen und einer präzisionsgefertigten Kolbenstange liefert dieser Zylinder über Millionen wartungsfreier Zyklen hinweg eine gleichmäßige und zuverlässige lineare Bewegung.

Anwendung Industrien:

Automatisierung und Montage, Verpackung, Elektronikfertigung, Medizin- und Laboreinrichtungen, Textilmaschinen, Holzbearbeitung, Automobilindustrie, Robotik und End-of-Arm-Tooling

Produktmerkmal:

• Ultrakompaktes Design: Spart bis zu 50 % mehr Platz im Vergleich zu Standard-ISO-Zylindern.
• Integrierter Magnetring: Serienmäßige Ausstattung zur Endlagen-Erkennung mittels Autostromschaltern.
• Mehrfachmontage: Das quadratische Gehäusedesign verfügt über Sensornuten auf mehreren Seiten für eine flexible Montage in beengten Verhältnissen.
• Hohe Steifigkeit: Präzisionsgefertigter Aluminiumblockkörper bietet hervorragenden Widerstand gegen Verbiegung und externe Stöße.
• Durchgangsbohrungs-Montage: Vereinfachte Montage über Durchgangsbohrungen im Zylindergehäuse zur direkten Befestigung an Maschinenrahmen.
• Langlebige Dichtungen: Ausgestattet mit hochwertigen NBR/TPU-Dichtungen für tropffreien, langen Betrieb.

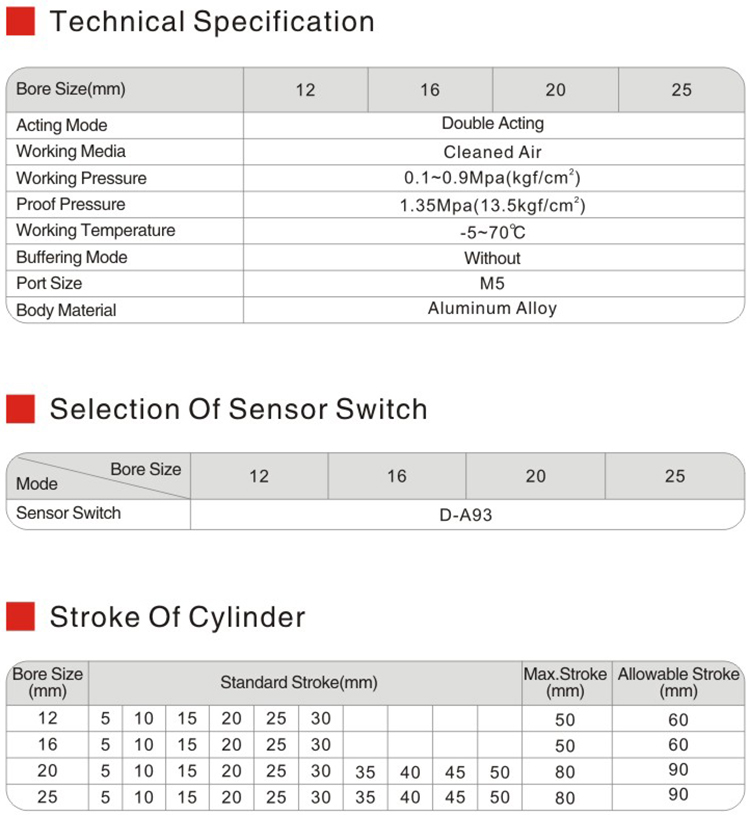

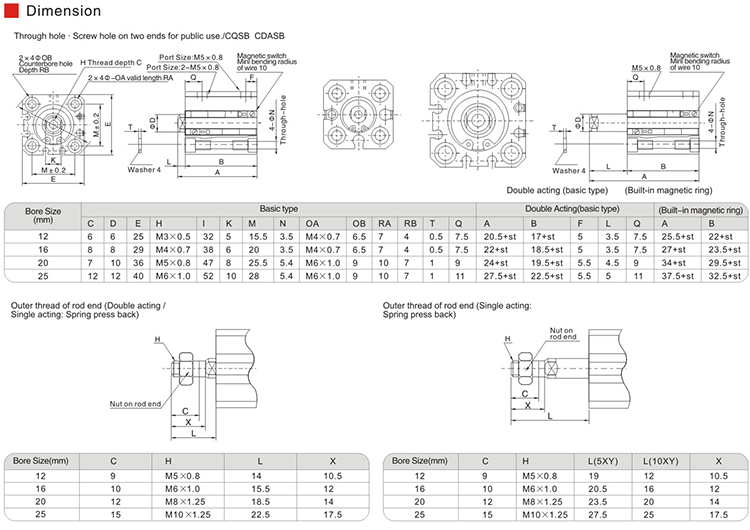

Spezifikation:

Anpassungsoptionen

Produktvorteile

• Ultrakompakte Bauform – kurze Körperlänge passt in beengte Maschinenbausätze, wo Standard-ISO-Zylinder nicht Platz finden. Ideal für dichte Mehrstationen-Anordnungen.
• Gehäuse aus Aluminiumlegierung – harteloxierter Aluminiumzylinderrohrkörper und Endkappen für Korrosionsbeständigkeit und geringes Gewicht. Verringert die bewegte Masse bei Hochzyklus-Anwendungen.
• Kompatibel mit SMC CQS/CDQS-Serie – identische Montageabmessungen und Anschlusspositionen wie die branchenüblichen SMC-Kompaktzylinder. Direkter Austausch – keine Neukonstruktion erforderlich.
• Große Hublänge – bis zu 300 mm Hub bei Bohrungsdurchmessern von 12–25 mm, ungewöhnlich bei Kompaktzylindern zu diesem Preisniveau.
• Zweifach wirkendes Gummipuffer-Element — Zuverlässige bidirektionale Kraft mit integrierter Endanschlagdämpfung. Sanfte Verzögerung ohne externe Stoßdämpfer.
• Magnetischer Kolben (Standard) — Bereit für automatische Schalter. Montieren Sie Reed- oder Halbleitersensoren an 3 Seiten (Ø12–16) oder 4 Seiten (Ø20–25) zur Positions-Rückmeldung.
• Niedriger Mindestbetriebsdruck — Startet ab 0,03 MPa. Funktioniert zuverlässig in Niederdruckzweigen und vakuumunterstützten Schaltkreisen.
• Weiter Geschwindigkeitsbereich — Kolbengeschwindigkeit von 50–500 mm/s. Einstellbar über Durchflussregelventile für Präzisionsanwendungen.
• Direkter Werksversand — 16 Jahre Spezialisierung auf Pneumatik, über 100 CNC-Zentren, CE-zertifiziert, Versand in über 120 Länder.

Anwendung:

• Elektronikkomponenten-Montage:

Im hochpräzisen Bereich der SMT (Surface-Mount-Technologie) ist der CDQSB unverzichtbar für das Spannen von Leiterplatten und die Positionierung von Komponenten. Sein mikroskopisch kleines Bauraumprofil ermöglicht den Einbau in die engen Zwischenräume von Pick-and-Place-Maschinen. Der integrierte Magnet stellt sicher, dass das Steuerungssystem sofort ein Feedback erhält, sobald der Zylinder seine Hubendlage erreicht hat – dies verhindert mechanische Interferenzen und schützt empfindliche elektronische Substrate vor Beschädigung.

• Automobilteile-Handhabung und -Inspektion:

Für die Automobilfertigung dient der CDQSB als präziser Anschlag- und Schubzylinder auf Hochgeschwindigkeits-Förderbändern. Er wird häufig in automatisierten Qualitätskontrollstationen eingesetzt, um kleine Bauteile in das Sichtfeld von Inspektionskameras zu bewegen. Dank seiner Fähigkeit, hochfrequente Zyklen zu bewältigen, ist er zuverlässig in 24/7-Automobilproduktionsumgebungen einsetzbar, wo bereits eine geringfügige Verzögerung bei der Komponentensortierung die gesamte Montagelinie zum Stillstand bringen kann.

• Automatisierte Verpackung und Etikettierung:

In der Verpackungsindustrie steuern CDQSB-Zylinder Mikro-Etikettierköpfe und Umlenkklappen. Da sie in engen vertikalen oder horizontalen Einbauräumen montiert werden können, eignen sie sich hervorragend zum Zuklappen von Faltschachteln oder zum Verschieben kleiner Behälter auf unterschiedliche Förderbandwege. Die magnetische Erfassungsfunktion ermöglicht eine perfekte Synchronisation zwischen dem Zylinderhub und der Etikettiersoftware, sodass Etiketten stets exakt angebracht werden.

• Pharmazeutische Verpackung und medizinische Automatisierung:

In Reinraumumgebungen steuert der CDQSB Mikrofüllventile und Verschlussmechanismen. Da er in engen vertikalen oder horizontalen Positionen montiert werden kann, eignet er sich hervorragend für kompakte Laboreinrichtungen oder Pillen-Abfüllmaschinen. Der harteloxierte Körper gewährleistet die erforderliche Sauberkeit und Korrosionsbeständigkeit gemäß pharmazeutischen Standards, während die präzise Hubsteuerung konsistente Dosier- und Verpackungsergebnisse sicherstellt.

Installation und Verwendung:

• Montage: Verwenden Sie die Durchgangslöcher für die direkte Montage. Stellen Sie sicher, dass die Oberfläche eben ist, um innere Spannungen am Zylindergehäuse zu vermeiden.
• Sensorsystem: Der T-Nut-Automatschalter gleitet in die Nuten ein und wird an der gewünschten Erfassungsposition fixiert.
• Geschwindigkeitssteuerung: Verwenden Sie stets Durchflussregelventile, um die Geschwindigkeit zu regulieren und interne Stöße bei hohen Frequenzen zu minimieren.
• Luftqualität: Verwenden Sie gefilterte, trockene Luft, um die Dichtungen und das innere Schmierfett zu schützen.
• Ausrichtung: Vermeiden Sie eine seitliche Belastung der Kolbenstange; stellen Sie sicher, dass die Last axial ausgerichtet ist, um optimale Leistung zu erzielen.

Häufig gestellte Fragen

F1. Ist die CDQSB-Serie mit anderen Standard-Kompaktzylindern austauschbar?

A1. Ja, die CDQSB-Serie wird nach internationalen industriellen Standards hergestellt und ist daher ein direkter Einbauersatz für die meisten quadratischen Kompaktzylinder auf dem Markt.

F2. Wird dieses Modell stets mit einem magnetischen Kolben geliefert?

A2. Ja, das „D“ in CDQSB steht für den integrierten Magnetring. Dadurch ist eine Positionsabfrage ohne externe Modifikationen möglich.

F3. Kann ich diesen Zylinder mit einem Außengewinde am Stangenende erhalten?

A3. Die Standardversion verfügt über ein Innengewinde. Auf Anfrage können wir jedoch Versionen mit Außengewinde (Suffix -M) oder kundenspezifische Stangenendadapter liefern.

F4. Welche automatischen Schalter sind mit dem CDQSB kompatibel?

A4. Er ist mit allen gängigen T-Nut-Sensoren kompatibel, darunter beliebte Reed- und Halbleitersensoren (PNP/NPN).

F5. Welchen Vorteil bietet der quadratische Zylinderkörper?

A5. Das quadratische Gehäusedesign spart Platz und bietet Montageflächen auf mehreren Seiten – dadurch ist es deutlich vielseitiger als zylindrische Gehäuse.

Q6. Welche Kolbendurchmesser sind verfügbar?

A6. Wir bieten eine vollständige Palette von 12 mm bis 100 mm an, um unterschiedlichen Kraftanforderungen gerecht zu werden.

Q7. Ist das Produkt für den Einsatz bei hohen Temperaturen geeignet?

A7. Die Standardausführung ist für 60 °C ausgelegt. Für höhere Temperaturen bieten wir Sonderausführungen mit Viton-(FKM-)Dichtungen an, die bis zu 150 °C zugelassen sind.

Q8. Ist eine zusätzliche Schmierung erforderlich?

A8. Der CDQSB ist lebenslang mit hochwertigem synthetischem Fett vorgeschmiert. Unter normalen Betriebsbedingungen ist keine zusätzliche Schmierung erforderlich.

F9. Welche Mindestwartung ist erforderlich?

A9. Die kompakten Zylinder CDQSB sind vorlubriziert und für den ölfreien Betrieb mit gefilterter, nicht geschmiertem Druckluft konzipiert.

Täglich / Wöchentlich: Sichtprüfung – keine Luftlecks an den Anschlüssen oder an der Kolbenstangendichtung, Kolbenstangenoberfläche sauber und unbeschädigt.

Monatlich: Überprüfen Sie ggf. die Positionierung des Automatschalters; stellen Sie sicher, dass die Befestigungsschrauben fest sitzen.

Alle 1 Million Hubzyklen oder alle 6 Monate: Prüfen Sie die Kolbenstangendichtung auf Verschleiß; ersetzen Sie sie bei festgestelltem Leck.

Alle 3 Millionen Hubzyklen: Ersetzen Sie als vorbeugende Wartung die innere Kolbendichtung und den Verschleißring.
