Podwójny cylinder pneumatyczny z dwoma tłoczyskami: zaawansowane rozwiązania do równoważenia siły i zapewnienia wyższej stabilności

Podwójny cylinder pneumatyczny z dwoma tłoczyskami wyróżnia się w zastosowaniach wymagających precyzyjnej dwukierunkowej kontroli siły dzięki innowacyjnemu konstrukcyjnemu rozwiązaniu z dwoma tłoczyskami, które eliminuje różnicę sił charakterystyczną dla cylindrów jednotłoczyskowych. W typowych konstrukcjach jednotłoczyskowych skuteczna powierzchnia tłoka różni się w trakcie wysuwania i wciskania ze względu na to, że przekrój poprzeczny tłoczyska zmniejsza skuteczną powierzchnię poddaną ciśnieniu po jednej stronie tłoka. Ta asymetria powoduje nierówność sił, co komplikuje algorytmy sterowania i ogranicza elastyczność zastosowań. Konfiguracja z dwoma tłoczyskami rozwiązuje ten problem, zapewniając identyczną skuteczną powierzchnię tłoka w obu kierunkach, a tym samym stałą wartość siły niezależnie od kierunku ruchu tłoczyska. Ta zrównoważona charakterystyka siły okazuje się nieoceniona w zastosowaniach ruchu posuwisto-zwrotnego, takich jak systemy transportu materiałów, gdzie identyczne siły pchania i ciągnięcia zapewniają jednolite obsługiwane delikatnych elementów. Procesy produkcyjne korzystają znacznie z tej symetrii sił, szczególnie w operacjach wciskania na siłę (press-fit), gdzie stała wartość siły zapobiega uszkodzeniom elementów zarówno podczas cyklu wkładania, jak i wyjmowania. Przewidywalna charakterystyka siły upraszcza projektowanie układów pneumatycznych, eliminując potrzebę złożonych mechanizmów kompensacji ciśnienia, zwykle wymaganych w przypadku cylindrów jednotłoczyskowych. Dobór zaworów sterujących staje się prosty, ponieważ wymagania przepływowe są identyczne w obu kierunkach ruchu tłoczyska, co redukuje złożoność układu oraz koszty jego komponentów. Zrównoważona konstrukcja umożliwia precyzyjną kontrolę pozycjonowania w obu kierunkach bez błędów pozycjonowania związanych z siłą, jakie występują w asymetrycznych konstrukcjach cylindrów. W zastosowaniach wymagających sterowania z użyciem sprzężenia zwrotnego siły osiągana jest wyższa dokładność, ponieważ stała wartość siły eliminuje złożoności kalibracyjne związane z zależnymi od kierunku zmianami siły. Technologia ta szczególnie korzysta systemy montażu automatycznego, w których dokładność umieszczania elementów ma bezpośredni wpływ na jakość produktu oraz wydajność produkcji. Doskonała równowaga sił przekłada się na poprawę powtarzalności procesu, obniżenie wskaźnika odpadów oraz zwiększenie ogólnej skuteczności wyposażenia (OEE), co uzasadnia inwestycję w zaawansowaną technologię cylindrów pneumatycznych.

Podwójny cylinder pneumatyczny z dwoma tłoczyskami wykazuje wyjątkową odporność na obciążenia boczne, znacznie przewyższającą możliwości konfiguracji z jednym tłoczyskiem, zapewniając zwiększoną stabilność pracy oraz wydłużony czas eksploatacji w wymagających środowiskach przemysłowych. Układ z dwoma tłoczyskami tworzy doskonały system prowadzenia, który skutecznie rozprowadza obciążenia boczne na dwie powierzchnie łożyskowe zamiast skupiać naprężenia w jednym punkcie. Mechanizm rozproszonego obciążenia zapobiega powstawaniu momentów zginających i ugięć, które często występują w cylindrach z jednym tłoczyskiem pod wpływem nieosiowych obciążeń lub niedoskonałości montażu. Zwiększonej stabilności szczególnie potrzebują zautomatyzowane systemy manipulacji materiałami, w których taśmociągi, ramiona robotów oraz mechanizmy pozycjonowania generują złożone schematy obciążeń, które szybko pogarszają wydajność tradycyjnych cylindrów. Procesy produkcyjne korzystają znacznie z tej poprawionej odporności na obciążenia boczne, zwłaszcza w zastosowaniach związanych z cięciem, wierceniem lub prasowaniem, gdzie siły narzędzi powodują istotne obciążenia boczne. Mocna konstrukcja z dwoma tłoczyskami pozwala na tolerowanie niewielkich niedoskonałości montażu oraz efektów rozszerzalności cieplnej bez utraty dokładności działania ani przyspieszenia zużycia. Tolerancje montażowe stają się mniej krytyczne, ponieważ zwiększona stabilność kompensuje drobne błędy wyrównania, które w przypadku cylindrów z jednym tłoczyskiem prowadziłyby do przedwczesnego uszkodzenia. Doskonałe właściwości prowadzenia zmniejszają tarcie wewnętrzne oraz eliminują zjawisko „przyczepno-ślizgowe”, które pogarsza dokładność pozycjonowania i zwiększa zużycie sprężonego powietrza. Procesy kontroli jakości osiągają lepszą powtarzalność, ponieważ stabilna praca zapewnia spójne pozycjonowanie przy zmiennych warunkach obciążenia. Zwiększone zdolności do przenoszenia obciążeń bocznych umożliwiają projektantom dobór mniejszych i lżejszych cylindrów do danych zastosowań, ponieważ poprawiona stabilność pozwala na pracę przy wyższych obciążeniach roboczych bez utraty niezawodności. Redukcja masy okazuje się szczególnie korzystna w sprzęcie mobilnym oraz w zastosowaniach z zawieszeniem nad głową, gdzie mniejsza masa poprawia odpowiedź dynamiczną i zmniejsza wymagania konstrukcyjne. Zalety związane ze stabilnością znacząco wydłużają żywotność urządzeń, jednocześnie skracając interwały konserwacji oraz koszty wynikające z nieplanowanych przestojów, co pozytywnie wpływa na wydajność produkcji i rentowność.

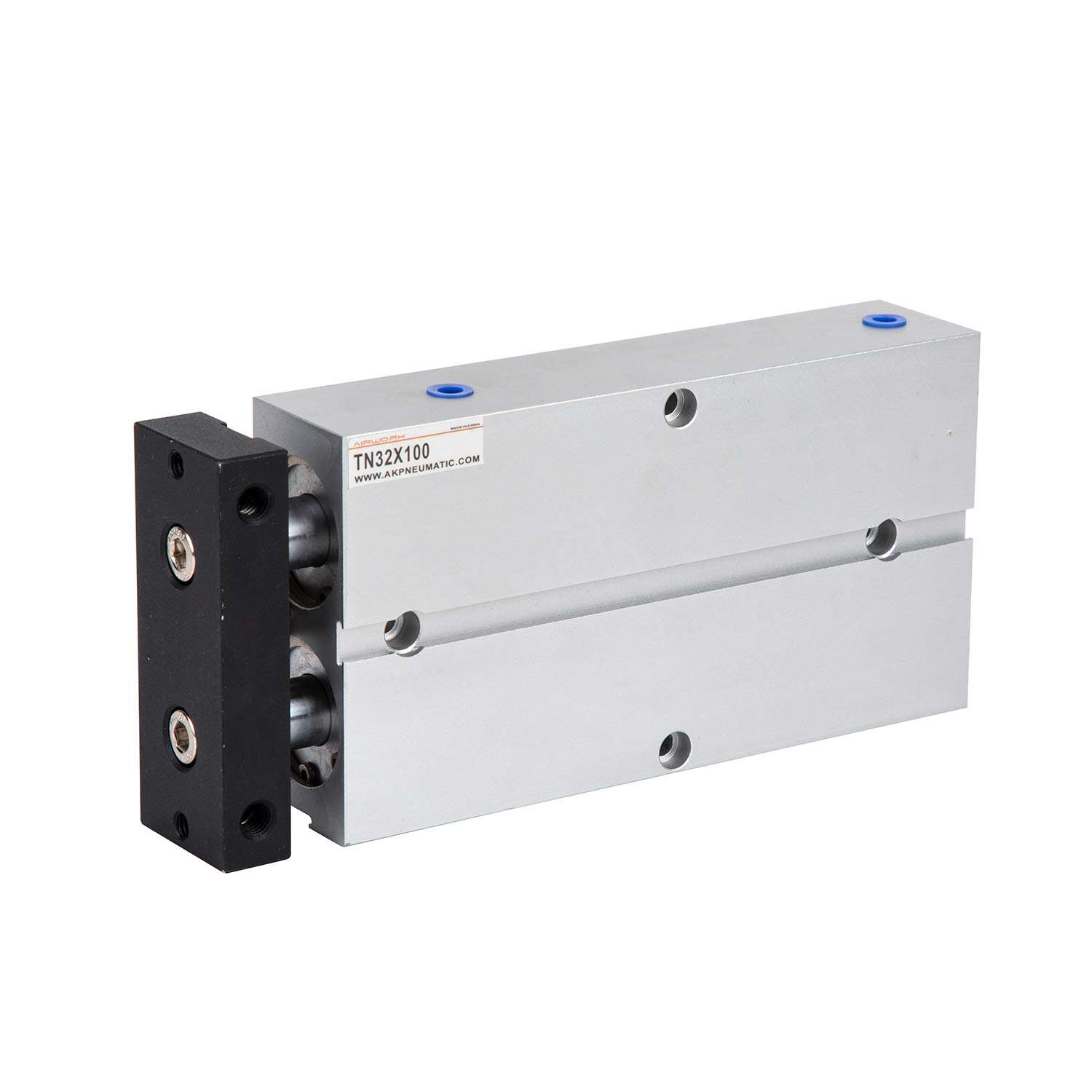

Podwójny pneumatyczny cylinder z dwoma tłoczyskami oferuje nieosiągalną wszechstranność montażową oraz elastyczność połączeń, otwierając nowe możliwości projektowania i optymalizacji systemów mechanicznych. Konfiguracja z dwoma tłoczyskami umożliwia inżynierom tworzenie innowacyjnych układów montażowych, niemożliwych do zrealizowania przy użyciu konwencjonalnych cylindrów jednotłoczyskowych, w tym montażu centralnego, w którym korpus cylindra pozostaje nieruchomy, a oba tłoczyska wysuwają się jednocześnie w celu napędu oddzielnych mechanizmów. Ta wyjątkowa cecha okazuje się nieoceniona w zastosowaniach symetrycznych, takich jak dwustronne systemy zaciskowe, zsynchronizowana obsługa materiałów czy zrównoważone mechanizmy pozycjonowania. Możliwość podłączenia obciążenia do dowolnego końca tłoczyska lub niezależnego wykorzystania obu tłoczysk zapewnia nadzwyczajną elastyczność projektową, która upraszcza skomplikowane połączenia mechaniczne i zmniejsza ogólną złożoność systemu. Szczególnie korzystają z tej wszechstranności maszyny opakowaniowe, umożliwiając kompaktowe rozwiązania konstrukcyjne tam, gdzie ograniczenia przestrzenne utrudniają wybór opcji montażowych. Układ z dwoma tłoczyskami umożliwia montaż przez tłoczysko (through-rod), w którym połączenia mechaniczne przechodzą całkowicie przez zespół siłownika, tworząc czyste, oszczędzające przestrzeń konstrukcje, które bezproblemowo integrują się z istniejącym sprzętem. Linie montażowe pojazdów samochodowych wykorzystują tę elastyczność montażową do jednoczesnego wykonywania operacji po obu stronach elementów pojazdu, co skraca czas cyklu i zwiększa wydajność produkcji. Rozszerzone opcje połączeń umożliwiają bezpośredni montaż na prowadnice liniowe, śruby kulowe oraz precyzyjne systemy pozycjonowania bez konieczności stosowania dodatkowych elementów sprzęgających, które wprowadzają luz i obniżają dokładność. Procedury montażu znacznie się upraszczają, ponieważ zrównoważona konstrukcja eliminuje potrzebę stosowania precyzyjnych urządzeń do wyrównywania, zwykle wymaganych przy cylindrach jednotłoczyskowych. Wszechstronne możliwości montażowe redukują liczbę różnych modeli cylindrów wymaganych w magazynie, ponieważ jeden model cylindra z dwoma tłoczyskami może spełniać wiele wymagań aplikacyjnych dzięki różnym konfiguracjom montażowym. Dostępność do konserwacji poprawia się dzięki elastycznym opcjom pozycjonowania, które umożliwiają optymalny dostęp serwisowy przy jednoczesnym zachowaniu pełnej sprawności eksploatacyjnej. Elastyczność połączeń obejmuje również integrację czujników: czujniki magnetyczne do pomiaru położenia mogą być montowane na dowolnym końcu tłoczyska lub na obu końcach jednocześnie, zapewniając redundantne sygnały położenia w krytycznych zastosowaniach. Ta elastyczność montażowa przekłada się na skrócenie czasu inżynierskiego, uproszczenie procesów zakupowych oraz zwiększoną niezawodność systemu, co przekłada się na mierzalną wartość dla operacji produkcyjnych.
