Soalan: Apakah kegagalan respons frekuensi tinggi dalam sistem pneumatik SMT, dan bagaimana ia memanifestasikan diri dalam talian pemasangan elektronik?

Dalam Teknologi Pemasangan Permukaan (SMT) untuk pemasangan elektronik, kelajuan dan ketepatan merupakan metrik utama bagi kecekapan pengeluaran. Mesin pengambil-dan-tempat moden, pemakan komponen automatik, dan muncung vakum pneumatik beroperasi pada kelajuan yang luar biasa, memasang puluhan ribu komponen mikroskopik (seperti kapasitor, perintang, dan cip mikro) ke atas papan litar bercetak (PCB) setiap jam. Untuk mengekalkan kelajuan ini, injap solenoid pneumatik yang mengawal aktuator-aktuator ini mesti berkitar pada frekuensi tinggi—selalunya antara 30 hingga 60 Hertz (kitaran sesaat)—dengan masa tindak balas yang diukur dalam milisaat digit tunggal.

Kegagalan respons frekuensi tinggi berlaku apabila injap solenoid pneumatik tidak lagi mampu menyelesaikan kitaran buka-tutupnya dalam tempoh masa yang ditetapkan. Sebagai gantinya kepada peralihan yang tajam dan segera, respons injap menjadi lambat, tidak menentu, atau sepenuhnya tidak selaras dengan pengawal elektronik mesin. Kelambatan mekanikal ini boleh menyebabkan beberapa masalah kualiti dan operasi yang serius di atas talian pengeluaran:

• Pelepasan Komponen yang Salah dan Fenomena Tombstoning: Jika injap pneumatik yang mengawal nozel vakum tidak melepaskan hisapan pada milisaat tepat apabila kepala pemasangan tiba di papan litar bercetak (PCB), komponen tersebut mungkin diletakkan sedikit di luar sasaran, jatuh lebih awal, atau berdiri tegak pada satu hujungnya (cacat yang dikenali sebagai tombstoning).
• Kadar Buangan yang Meningkat: Kelambatan dalam pengalihan injap menyebabkan komponen jatuh ke dalam mesin atau tersusun secara tidak selaras di atas pasta solder, mengakibatkan penolakan papan secara serta-merta dan pembaziran komponen yang mahal.
• Kesalahan Penyelarasan Sistem: Mesin SMT menggunakan sensor optik dan mekanikal berterusan untuk mengesahkan penempatan komponen. Kelengahan hanya 5 milisaat dalam tindakan pneumatik boleh mencetuskan hentian kecemasan automatik mesin, yang mengganggu keseluruhan talian pengeluaran.
• Kegagalan Tiupan Vakum: Semasa pelepasan komponen, denyutan tekanan positif (udara tiupan) yang pantas diinjeksi untuk mengatasi daya vakum dan lekatan baki. Jika injap tiupan kelajuan tinggi gagal bertindak balas dengan cukup pantas, komponen kekal melekat pada muncung, menyebabkan ralat pengambilan pada kitaran seterusnya.

T: Apakah punca utama kegagalan tindak balas frekuensi tinggi pada injap solenoid pneumatik SMT?

Apabila sebuah injap pneumatik frekuensi tinggi mula gagal, masalahnya jarang disebabkan oleh kegagalan elektrik yang ringkas. Sebaliknya, masalah ini biasanya merupakan interaksi kompleks antara kerosakan mekanikal, kualiti udara, rekabentuk pneumatik, dan tekanan haba. Jurutera R&D dan pasukan penyelenggaraan perlu menyiasat beberapa punca utama yang biasa semasa proses penyelesaian masalah:

• Pencemaran Udara Mampat: Mesin SMT memerlukan udara yang sangat bersih dan kering. Jika sistem penapisan utama gagal, zarah-zarah halus debu, minyak pemampat, atau wap air boleh memasuki injap. Pada kelajuan tinggi, campuran ini membentuk lumpur melekit di dalam injap, meningkatkan rintangan mekanikal pada spool dalaman dan memperlahankan pergerakannya.
• Pemanasan Berlebihan Gegelung Solenoid: Penggunaan gegelung solenoid pada frekuensi tinggi (terutamanya dengan kitaran tugas berterusan) menghasilkan haba yang ketara. Apabila suhu gegelung kuprum meningkat, rintangan elektriknya turut meningkat, yang seterusnya mengurangkan daya magnet yang dikenakan ke atas spul injap. Tarikan magnet yang lemah ini memperlahankan masa pembukaan injap dan boleh menghalang pengaktifan penuh.
• Kehausan Spul dan Segel: Segel getah atau poliuretana piawai mengalami kehausan geseran yang cepat dan penjanaan haba apabila dikitar berjuta-juta kali pada kelajuan tinggi. Geseran yang dihasilkan meningkatkan masa sambutan dan boleh menyebabkan bahan segel terdegradasi, mengakibatkan kebocoran udara dalaman yang seterusnya mengurangkan kelajuan pengaktifan.
• Tekanan Balik dan Sekatan Aliran Ekzos: Dalam mesin SMT padat, banyak injap dipasang rapat antara satu sama lain pada satu manifold tunggal. Jika port ekzos atau peredam bunyi terhalang, tekanan balik boleh terbina dalam manifold. Tekanan baki ini bertindak menentang spool injap, menghalang pegas kembali injap dan menunda kitaran penutupan injap.
• Berlebihan Tubing Panjang: Jarak fizikal antara injap pneumatik dan penggerak mewakili satu lajur udara yang mesti dibekalkan tekanan dan dikurangkan tekanannya pada setiap kitaran. Jika tiub poliuretana yang menghubungkan terlalu panjang, isyarat pneumatik akan tertunda, yang menyerupai kegagalan tindak balas injap.

T: Bagaimanakah pasukan penyelenggaraan dapat menyelidik dan menyelesaikan kegagalan berfrekuensi tinggi ini secara sistematik?

Menyelesaikan kegagalan pneumatik berfrekuensi tinggi dalam persekitaran SMT memerlukan pendekatan diagnosis yang sistematik. Jurutera penyelenggaraan harus mengikuti langkah-langkah penyelidikan teknikal berikut:

• Mendiagnosis Kualiti Udara Mampat: Periksa unit Penapis-Pengatur-Pelincir (FRL) tempatan mesin. Pastikan penapis koalesen secara aktif menghilangkan kabut minyak sehingga 0.01 mikron dan pengering membran mengekalkan titik embun pada atau di bawah 3 darjah Celsius. Bersihkan saluran udara untuk mengalihkan sebarang cecair atau lumpur yang terkumpul.
• Mengukur Isyarat Kawalan Elektrik: Gunakan osiloskop untuk mengesahkan bahawa isyarat 24V DC yang sampai ke gegelung solenoid adalah gelombang segi empat yang bersih dan tajam. Sebarang jatuhan voltan atau masa naik yang perlahan daripada PLC atau pengawal mesin boleh menyebabkan kelambatan mekanikal yang sepadan pada injap.
• Mengesahkan Prestasi Terma dan Magnetik: Ukur suhu gegelung solenoid semasa operasi puncak. Jika gegelung beroperasi sangat panas (melebihi 80 darjah Celsius), pastikan gegelung tersebut disahkan untuk tugas berterusan 100% dan periksa sama ada litar pemacu boleh menggunakan pengurangan voltan penjimatan tenaga dalam mod puncak-dan-tahan.
• Minimalkan Isipadu Mati Pneumatik: Periksa susunan tiub. Tiub harus dikekalkan sependek mungkin (idealnya kurang daripada 300 mm) dan mempunyai diameter dalaman minimum yang diperlukan untuk membekalkan aliran yang diperlukan. Ini mengurangkan isipadu udara yang perlu dipampatkan, memastikan tindak balas mekanikal segera di nozel.
• Periksa Laluan Ekzos dan Peredam Bunyi: Keluarkan peredam bunyi manifold dan uji kelajuan mesin. Jika tindak balas meningkat secara ketara, peredam bunyi tersebut tersumbat oleh sisa minyak dan mesti digantikan untuk mengelakkan pengumpulan tekanan balik.

Soalan: Apakah teknologi injap lanjutan yang telah dibangunkan oleh AIRWORK untuk menghapuskan kegagalan berfrekuensi tinggi dalam automasi SMT?

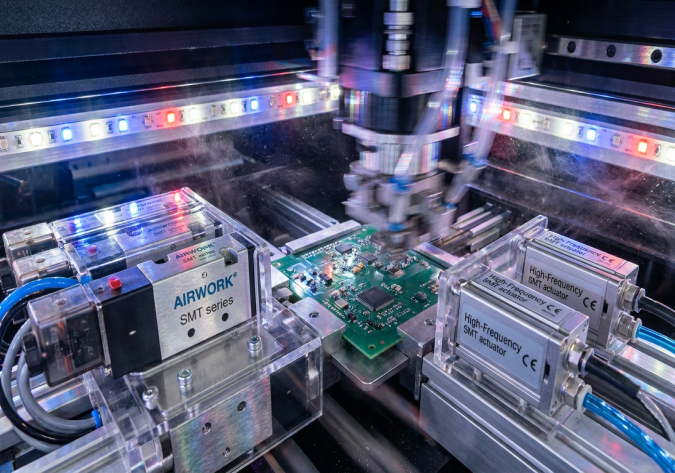

Untuk mengelakkan kegagalan tindak balas berfrekuensi tinggi yang sering dialami oleh injap industri piawai, AIRWORK telah merekabentuk siri khas injap solenoid mikro berkelajuan tinggi yang direka khusus untuk talian pemasangan SMT dan semikonduktor:

• Teknologi Spul Geseran Rendah: AIRWORK menggunakan spul aluminium beranodisasi keras yang ringan dengan salutan khas geseran rendah. Ini mengurangkan jisim bergerak dan menghilangkan kesan melekat-gelincir, membolehkan injap berpindah antara keadaan dalam masa kurang daripada 4 milisaat.
• Segel HNBR Ketahanan Tinggi: Injap SMT kami dilengkapi segel Getah Nitril Butadiena Terhidrogenasi (HNBR) berprestasi tinggi yang menawarkan rintangan haus luar biasa dan kestabilan haba. Segel ini direka untuk tahan lebih daripada 100 juta kitaran tanpa pengerosian, mengekalkan kedap sempurna dan geseran rendah.
• Gulungan Pembuangan Haba Dioptimumkan: Gulungan AIRWORK dihasilkan daripada wayar berkualiti tinggi dan dibalut dalam polimer konduktif haba. Ia direkabentuk untuk membuang haba dengan cepat, mengekalkan suhu operasi rendah walaupun semasa pensuisan frekuensi tinggi secara berterusan.
• Litar Penghematan Kuasa Tersepadu: Injap solenoid kelajuan tinggi lanjutan kami boleh dibekalkan dengan litar penghematan tenaga tersepadu. Litar ini memberikan denyut voltan tinggi (24V DC) selama pecahan milisaat untuk memulakan pergerakan spul yang pantas, kemudian segera menurun kepada voltan pegangan yang lebih rendah (biasanya 5V DC). Ini mengurangkan penjanaan haba sehingga 70%, mencegah kerosakan gegelung dan mengekalkan masa tindak balas ultra-pantas sepanjang tempoh operasi yang panjang.

Dengan meningkatkan sistem pemasangan komponen SMT dan pengumpan automatik kepada penyelesaian pneumatik frekuensi tinggi AIRWORK, pengilang elektronik B2B boleh meminimumkan ralat penempatan komponen, mengurangkan kadar sisa, dan mengekalkan pengeluaran berterusan dengan hasil tinggi.
