Produsen Silinder Pneumatik Batang Ganda Seri TN Langsung dari Pabrik OEM — Silinder Udara Dua-Arah dengan Dua Batang, Kompatibel dengan Airtac, Grosir

Deskripsi Produk Rincian:

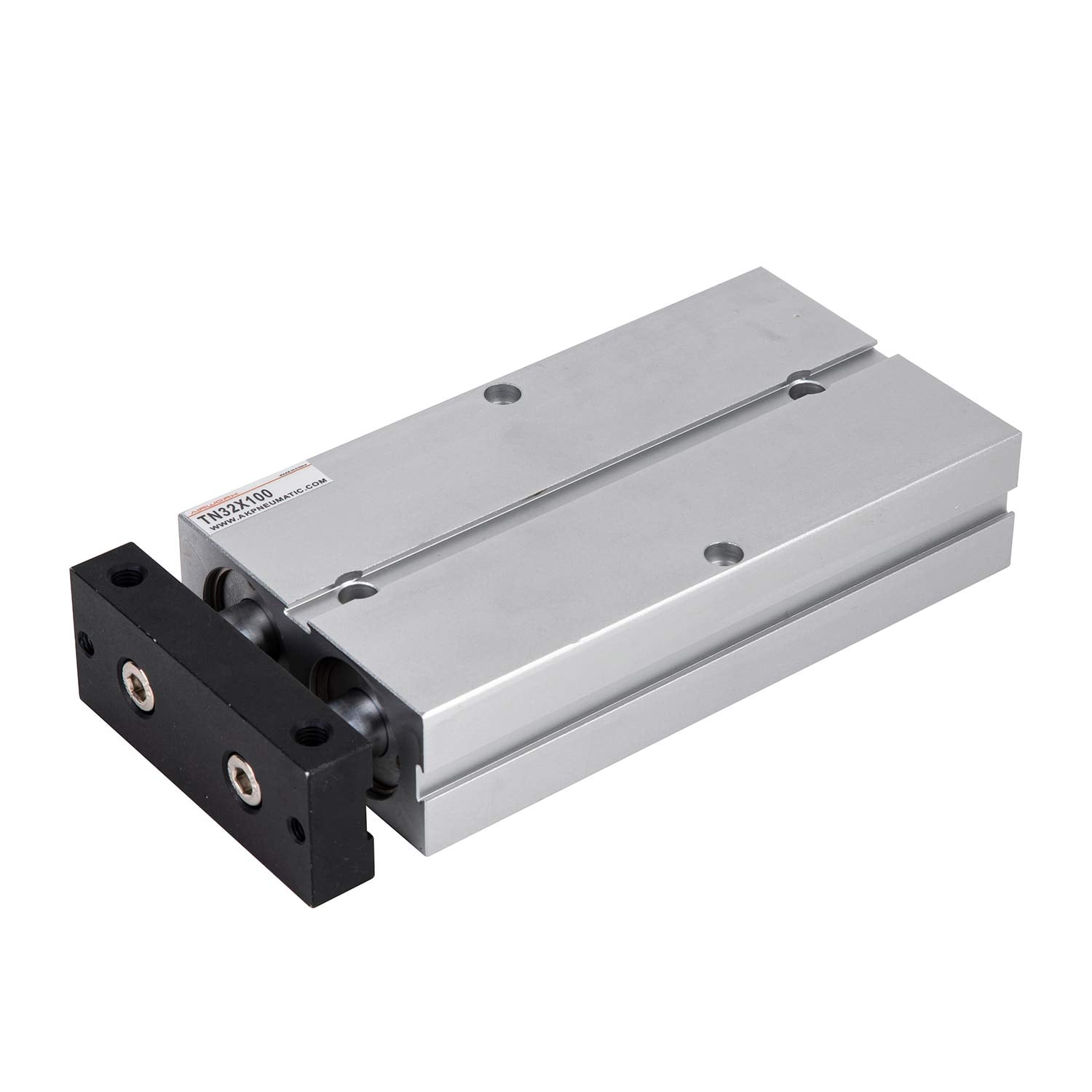

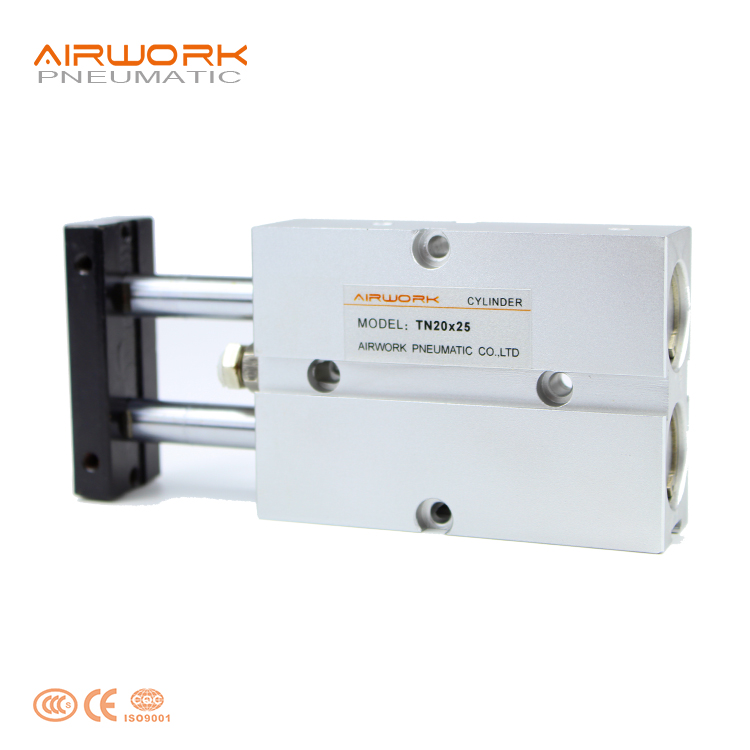

Seri TN adalah silinder pneumatik kompak berbatang ganda dengan dua batang penuntun paralel dan badan aluminium yang dianodisasi keras. Dirancang sebagai pengganti fungsional langsung untuk Airtac TN, seri ini memberikan kinerja dan kompatibilitas pemasangan yang identik dengan biaya jauh lebih rendah. Desain batang ganda mencegah rotasi beban serta menyerap beban samping tanpa memerlukan penuntun eksternal, dilengkapi peredam yang dapat disetel dan opsi piston magnetik untuk operasi halus serta siap memberikan umpan balik.

Penggunaan Industri

• Unit pengambil-dan-tempatkan — pemasangan cakar penjepit dengan fitur antirotasi dan orientasi presisi
• Lini perakitan — stasiun penekanan, penyisipan, penentuan posisi, dan penjepitan
• Manufaktur 3C/elektronik — penanganan PCB, penempatan komponen, dan umpan presisi
• Mesin pengemasan — kepala penyegel, pembentuk karton, dan unit konveyor
• Pemindahan & penanganan material — dorong, angkat, dan pindahkan benda kerja
• Fiksatur uji & inspeksi — aktuasi probe dan penentuan posisi dalam peralatan uji
• Mesin ukir / penanda — pergerakan kepala alat dengan orientasi stabil
• Pembuatan perangkat medis — pergerakan linier bersih dan presisi
• Mesin tekstil dan percetakan — unit lintas dan pengarah
• Otomasi umum — di mana rotasi beban harus dicegah tanpa panduan berukuran besar

Fitur produk

1. Standar perusahaan diterapkan.

2. Mode pemasangan dan fiksasi terbenam menghemat ruang pemasangan.

3. Tahan baik terhadap momen lentur dan puntir. 4. Lubang pemasangan di tiga sisi memudahkan pemasangan pada berbagai posisi.

5. Bumper di depan silinder dapat menyesuaikan panjang langkah silinder serta meredam benturan.

6. Konfigurasi standar seri ini dilengkapi magnet, sedangkan tipe tanpa magnet tidak tersedia.

Spesifikasi

Tabel Referensi Pemilihan Industri dan Panjang Langkah Silinder Batang Ganda Seri TN

Pilihan Kustomisasi

Keuntungan Produk

• Anti-rotasi dua batang — dua batang paralel mencegah rotasi beban; tidak memerlukan rel pemandu eksternal.
• Jejak kompak — menghemat ruang dibandingkan silinder berpemandu dengan kapabilitas setara.
• Kekakuan tinggi — menyerap beban samping dan momen, melindungi segel serta memperpanjang masa pakai.
• Gerak halus dan sunyi — peredam yang dapat disetel di kedua ujungnya untuk penghentian presisi.
• Rentang diameter penuh — Ø10 / 16 / 20 / 25 / 32 mm; panjang langkah hingga 500 mm sebagai standar, lebih panjang tersedia atas permintaan.
• Panjang langkah dapat disetel — penyetelan panjang langkah (-10 ~ 0 mm) melalui badan silinder untuk penyesuaian presisi posisi akhir.
• Opsi piston magnetis — saklar reed atau solid-state untuk umpan balik posisi dan pengendalian PLC.
• Bahan kokoh — dua batang baja tahan karat, badan aluminium dengan anodisasi keras.
• Tekanan kerja tinggi — hingga 1,0 MPa untuk output kuat dalam kemasan kompak.
• Kompatibel dengan Airtac TN, langsung dari pabrik — pengganti siap pasang dengan harga grosir dan MOQ rendah.

pemasangan dan penerapan

1. Ketika beban berubah selama proses kerja, silinder dengan kapasitas keluaran yang memadai harus dipilih.

2. Silinder relatif dengan ketahanan suhu tinggi atau ketahanan korosi harus dipilih dalam kondisi suhu tinggi atau korosif;

3. Langkah-langkah perlindungan yang diperlukan harus diambil di lingkungan dengan kelembapan lebih tinggi, banyak debu atau tetesan air, debu minyak, dan

sisa las.

4. Zat kotor di dalam pipa harus dihilangkan sebelum silinder dihubungkan ke saluran pipa guna mencegah masuknya partikel ke dalam silinder;

5. Media yang digunakan oleh silinder harus disaring hingga ukuran maksimal 40 µm. 6. Karena tutup depan dan piston memiliki dimensi pendek, maka panjang langkah yang terlalu besar tidak boleh dipilih.

7. Langkah-langkah antisalju harus diterapkan di lingkungan bersuhu rendah guna mencegah pembekuan uap air.

8. Silinder harus dihindarkan dari beban radial selama operasi untuk mempertahankan kinerja normal serta memperpanjang masa pakai.

9. Jika silinder dibongkar dan disimpan dalam waktu lama, lakukan perlakuan antikarat pada permukaannya. Tutup pelindung debu harus dipasang pada port masuk dan keluar. Mengingat presisi pembuatan dan sistem pemandu sangat tinggi, jangan membongkar blok pengikat tetap atau tutup silinder.

Pertanyaan Umum

P1. Apakah saya dapat mengganti silinder Anda secara langsung dengan silinder SMC/Festo/Parker?

J1. Kami memiliki model yang persis sama dengan SMC, Festo, dan Parker, yang memenuhi standar internasional (ISO6431, ISO15552, ISO6432), sehingga dapat sepenuhnya menggantikan model asli SMC/Festo/Parker.

P2. Apakah dimensi pemasangan silinder Anda sama dengan dimensi pemasangan model aslinya?

J2. Lubang pemasangan kami persis sama dengan lubang pemasangan model aslinya. Kami dapat mengirimkan gambar teknis untuk konfirmasi, serta memverifikasi spesifikasi ulir Anda (PT/NPT/G/BSPP).

P3. Jika merek dan model asli saya sudah tidak tersedia lagi, apakah Anda dapat memberikan rekomendasi pengganti berdasarkan model lama tersebut?

J3. Anda dapat mengunggah foto atau pelat nama silinder lama Anda, dan kami akan memberikan rekomendasi model pengganti.

P4. Dari bahan apa segel silinder Anda terbuat? Berapa kisaran suhu operasi yang sesuai?

A4. Segel kami terbuat dari NBR (tujuan umum), Viton (tahan suhu tinggi/korosi bahan kimia), atau PU (tahan aus). Kami juga dapat membuat silinder khusus dengan bahan khusus guna memenuhi kebutuhan Anda.

Q5. Metode peredaman silinder apa yang digunakan? Apakah dapat disesuaikan?

A5. Metode peredaman silinder meliputi peredaman karet, peredaman udara, serta posisi katup penyesuaian peredaman udara, yang sangat penting untuk mengurangi getaran peralatan.

Q6. Apakah saya dapat memesan panjang langkah khusus? Berapa lama waktu pengirimannya?

A6. Kami dapat menyesuaikan panjang sesuai keinginan Anda, dan waktu pengerjaan khusus biasanya 3–5 hari.

Q7. Apakah batang piston (PistonRod) memiliki perlakuan permukaan? Bagaimana ketahanannya terhadap karat?

A7. Batang piston kami dilapisi krom keras dan terbuat dari baja tahan karat, sehingga memiliki ketahanan aus yang sangat baik.

Q8. Berapa lama masa garansi Anda? Apa yang terjadi jika terjadi kebocoran?

A8. Produk kami umumnya memiliki masa garansi 12–18 bulan. Kami menyediakan kit perbaikan beserta video panduan cara memperbaiki kebocoran.

P9. Apakah Anda mendukung pesanan percobaan dalam jumlah kecil? Apakah diperlukan pesanan minimum satu karton penuh?

J9. Tidak ada MOQ untuk barang stok dan dukungan sampel dalam jumlah kecil.

P10. Berapa lama waktu pengiriman? Apakah tersedia saluran ekspres untuk pesanan perbaikan mendesak?

J10. Untuk pesanan kecil dan mendesak, kami dapat mengirimkan dalam waktu tiga hari karena kami memiliki stok persediaan yang besar.

P11. Dapatkah Anda menyediakan laporan uji yang mematuhi standar RoHS/CE/ISO?

J11. Produk kami mematuhi standar RoHS/CE/ISO dan kami dapat menyediakan sertifikat.
