Introduction : Le rôle critique de la qualité de l'air en pneumatie

Dans le domaine de l'automatisation industrielle, l'air comprimé est souvent qualifié de « quatrième utility ». Il alimente des équipements allant des bras robotisés lourds aux trieuses de précision délicates. Toutefois, contrairement à l'électricité ou à l'eau, l'air comprimé est fréquemment contaminé par de la vapeur d'eau, des aérosols d'huile et des particules de poussière. En l'absence d'un traitement adéquat, ces contaminants agissent comme du papier abrasif à l'intérieur de vos machines, provoquant une usure prématurée des composants, des temps d'arrêt accrus et des coûts énergétiques considérables.

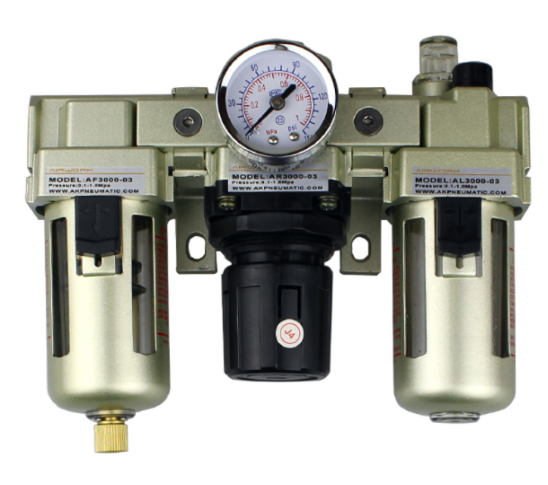

C’est ici que les unités professionnelles de traitement d’air comprimé (souvent appelées unités FRL — Filtre, Régulateur et Lubrificateur) deviennent les héros méconnus d’un système pneumatique à haut rendement. Chez AIRWORK, nous considérons la préparation de l’air comme le fondement de tout projet d’automatisation fiable. Dans ce guide complet, nous explorons en profondeur les aspects techniques des unités FRL et la manière dont elles optimisent le retour sur votre investissement pneumatique.

1. Le filtre (F) : La première ligne de défense

L’air comprimé sortant d’un compresseur est chaud, humide et sale. En se refroidissant dans les conduites de distribution, l’eau se condense et entraîne des dépôts de rouille provenant des tuyauteries ainsi que des poussières atmosphériques dans le système.

Classements en microns et efficacité de filtration

Les filtres haut de gamme d’AIRWORK utilisent une filtration à deux étages. Premièrement, un déflecteur centrifuge élimine l’eau liquide et les particules grossières. Deuxièmement, l’air traverse un élément filtrant poreux.

• Standard (40 μm) : Adapté à la plupart des applications industrielles lourdes, telles que les outils de construction ou les vérins à grand diamètre.
• Précision (5 μm) : Obligatoire pour les électrovannes et les actionneurs de précision afin d'éviter l'obstruction des orifices internes fins.
• Filtres coalescents (0,01 μm) : Requis pour les applications sensibles aux brouillards d'huile, telles que la peinture, l'emballage alimentaire ou la fabrication pharmaceutique.

Gestion de l'humidité : Vidange manuelle ou automatique

Les joints d'étanchéité sont la principale cause d'échec des joints d'étanchéité dans cylindres pneumatiques . Dans les environnements à forte humidité, la vidange manuelle des cuves filtrantes est souvent oubliée. Les unités FRL d’AIRWORK sont équipées de vidanges automatiques qui évacuent l’eau accumulée dès qu’elle atteint un certain niveau, garantissant ainsi que les composants en aval ne soient jamais exposés à de l’eau liquide.

2. Le régulateur (R) : Contrôle de précision pour économiser de l’énergie

Fonctionner un système pneumatique à une pression supérieure à celle strictement nécessaire constitue une source courante de gaspillage énergétique. Si votre vérin n’a besoin que de 5 bar pour déplacer une charge, mais que le compresseur fournit 8 bar, vous gaspillez 3 bar d’énergie à chaque course.

Conception équilibrée de la vanne

Les régulateurs professionnels d’AIRWORK utilisent une conception à « soupape équilibrée ». Cela garantit que la pression de sortie reste stable, même si la pression d’entrée provenant du compresseur varie. Cette stabilité est essentielle pour des applications telles que les systèmes de tension ou les balances, où la constance de la pression influence directement la qualité du produit.

L’importance des orifices de décharge

Les régulateurs de qualité sont de type « délesteur », ce qui signifie qu’ils peuvent évacuer la pression en aval si celle-ci dépasse la valeur réglée (par exemple, si une charge exerce une résistance contre un vérin). Cela empêche la surpression du circuit et protège les capteurs et raccords sensibles.

3. Le lubrificateur (L) : réduction des frottements et allongement de la durée de vie

Bien que de nombreux composants pneumatiques modernes soient conçus pour fonctionner « sans lubrification », certaines applications à haute vitesse ou à forte sollicitation bénéficient encore d’une lubrification contrôlée.

Distribution proportionnelle d’huile

Les graisseurs AIRWORK utilisent une technologie par « brouillard » qui délivre de l’huile en proportion du débit d’air. Cela garantit que le système n’est jamais surgraissé (ce qui peut provoquer un collage des clapets) ni sous-graissé (ce qui entraîne une usure des joints). Pour les systèmes comportant de longues canalisations, nous recommandons les graisseurs à micro-brouillard, capables de produire des particules d’huile suffisamment petites (inférieures à 2 μm) pour rester en suspension dans le flux d’air sur de longues distances.

4. Intégration technique : Systèmes FRL modulaires

Les tendances modernes d’approvisionnement B2B privilégient la modularité. Les séries FRL AC et BC d’AIRWORK permettent un assemblage « en bloc ». Cela signifie qu’un acheteur peut facilement ajouter une vanne de démarrage progressif (afin d’éviter des mouvements brusques de la machine au démarrage) ou un pressostat (pour surveiller l’état du système), sans avoir à modifier l’ensemble de la tuyauterie de la machine.

5. Cas d’usage industriels et critères de sélection B2B

Cas d’usage : Assemblage électronique en salle blanche

Dans la fabrication électronique, les brouillards d'huile et l'humidité peuvent endommager gravement les cartes de circuits délicates. La solution consiste en une « unité triple » AIRWORK composée d’un filtre de 5 μm, suivi d’un filtre coalescent de 0,01 μm et d’un régulateur haute précision. Cela garantit une qualité d’air « de grade instrument », conforme à la norme ISO 8573-1.

Cas d’utilisation : Menuiserie lourde

Dans les scieries, l’air est chargé de poussières fines et les machines fonctionnent dans des plages de température très étendues. Un groupe FRL robuste, équipé d’un capot de cuve métallique et d’un vidangeur automatique, est indispensable pour résister à cet environnement sévère et aux débits élevés requis par les grands vérins de serrage.

Critères de sélection B2B pour les acheteurs professionnels

1. Débit (SCFM/LPM) : Ne sélectionnez pas un groupe FRL uniquement en fonction du diamètre de la canalisation. Consultez la « courbe de débit » afin de vous assurer que l’unité ne provoquera pas une chute de pression significative lors des pics de demande.

2. Matériau du bol : Utiliser du polycarbonate pour la visibilité dans des environnements standards, mais spécifier des bols métalliques équipés de hublots pour les environnements exposés à des vapeurs chimiques ou à des chocs mécaniques élevés.

3. Dimension des raccords (G/BSPP) : Assurez la compatibilité avec les normes filetées régionales existantes afin d’éviter le recours à plusieurs adaptateurs.

4. Plage de pression : Les unités standard couvrent jusqu’à 10 bar, mais les systèmes haute pression peuvent nécessiter des unités spécialisées homologuées 16 bar ou 20 bar.

Conclusion : Le retour sur investissement (RSI) de l’air propre

Investir dans une unité professionnelle de traitement de l’air provenant de l’extérieur est la méthode la plus efficace pour réduire le coût total de possession (CTP) d’un système pneumatique. En garantissant que votre « quatrième utility » est propre, sèche et précisément régulée, vous évitez le cycle coûteux des arrêts imprévus et du remplacement des composants. Chez AIRWORK, nous mettons à votre disposition l’expertise technique et les équipements haute performance nécessaires pour maintenir vos lignes de production à un rendement optimal. L’air propre n’est pas seulement une exigence technique : c’est un atout stratégique pour la fabrication moderne.
