Introduction : L’ère de la miniaturisation en ingénierie

Dans le paysage en constante évolution de l’ingénierie moderne, la tendance à la miniaturisation n’est plus seulement une préférence — elle est devenue une nécessité. À mesure que les machines deviennent plus complexes et que les surfaces de production plus encombrées, la demande de composants compacts et hautes performances a considérablement augmenté. Parmi ceux-ci, le Mini air cylinder (série MA) se distingue comme un élément essentiel permettant d’assurer précision et efficacité dans des environnements aux contraintes spatiales sévères.

Chez AIRWORK, nous savons que, dans les machines de précision, chaque millimètre compte. Nos vérins miniatures de la série MA sont conçus pour répondre aux exigences rigoureuses des industries hautes technologies, offrant un mouvement linéaire fiable dans les encombrements les plus réduits possibles. Cet article examine les spécificités techniques de la série MA et explique pourquoi elle constitue la solution privilégiée face aux défis d’ingénierie modernes.

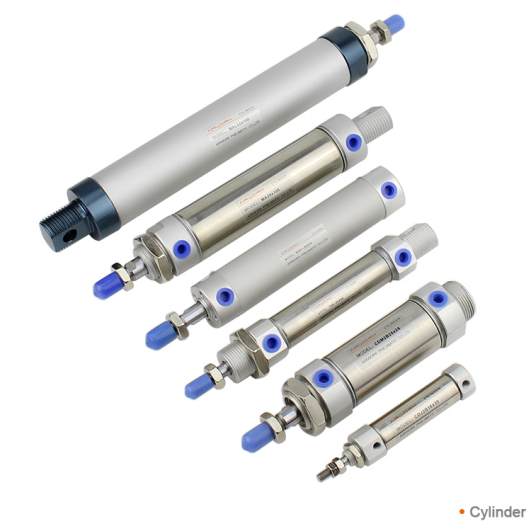

1. Qu’est-ce qu’un vérin pneumatique miniature de la série MA ? (Aperçu technique)

La série MA représente une catégorie spécialisée de vérins pneumatiques, caractérisée par ses petits diamètres de cylindre et son profil allongé. Conformes à la norme ISO 6432, ces vérins garantissent l’interchangeabilité mondiale, ce qui en fait un choix privilégié des équipementiers mondiaux (OEM).

Science des matériaux et construction

Contrairement aux vérins industriels classiques, qui utilisent souvent des corps en aluminium, la série MA est généralement fabriquée avec des corps en acier inoxydable 304. Ce choix de matériau revêt une importance capitale pour plusieurs raisons :

• Épaisseur de la paroi : L'acier inoxydable permet des parois de cylindre plus fines tout en conservant des valeurs élevées de pression d’éclatement, ce qui contribue à un diamètre extérieur compact du cylindre.
• Résistance à la corrosion : Le corps du cylindre en acier inoxydable est naturellement résistant à l’humidité et à de nombreux produits chimiques industriels, ce qui le rend adapté aux environnements propres.
• Finition lisse : La surface interne du corps est rectifiée jusqu’à obtenir une finition miroir, réduisant ainsi les frottements et prolongeant la durée de vie des joints d’étanchéité du piston.

Spécifications techniques clés

• Diamètres intérieurs : De 16 mm à 40 mm. Des tailles plus petites (10 mm, 12 mm) sont également disponibles dans des sous-séries spécialisées.
• Plage de pression : Fonctionnement typique entre 0,1 MPa et 1,0 MPa (1 à 10 bar).
• Amortissement : La plupart des vérins de la série MA sont équipés, de série, d’embouts en caoutchouc intégrés. Pour les applications à haute vitesse, un amortissement pneumatique réglable est disponible en option afin d’absorber les chocs en fin de course.
• Capacité de vitesse : Capable de fonctionner à des vitesses allant de 50 mm/s à 800 mm/s, selon la charge et l’alimentation en air.

2. Fonctionnalités avancées pour un contrôle précis

Les machines de précision exigent plus que de simples mouvements ; elles nécessitent des retours d’information et une maîtrise fine du déplacement.

Capacités de détection magnétique

Les vérins de la série MA moderne d’AIRWORK sont équipés en standard d’un anneau magnétique intégré au piston. Cela permet le montage aisé d’interrupteurs automatiques à lame souple (Reed) ou à semi-conducteurs (tels que nos séries CS1-U ou CS1-M). Ces capteurs fournissent en temps réel au PLC des informations sur la position du vérin, ce qui est essentiel dans les séquences d’automatisation complexes où l’étape suivante dépend de l’achèvement complet de la course du vérin.

Options de montage polyvalentes

Pour s’intégrer dans des bâtiages machines exiguës, la série MA propose plusieurs configurations de fixation :

• Type de base : embouts filetés pour montage direct.
• LB (montage sur pied) : pour un montage parallèle à l’axe de déplacement.
• FA (montage sur bride) : pour un montage sur face avant ou arrière.
• SDB (montage à oreille) : permet au vérin de pivoter durant sa course, idéal pour des trajectoires de déplacement non linéaires.

3. Applications dans des secteurs industriels à forte croissance

Cas d'utilisation : Électronique et fabrication de semi-conducteurs

Dans l'assemblage des cartes de circuits imprimés (PCB), les vérins sont utilisés pour le serrage des cartes, la prise des composants et le tri. La série MA est particulièrement adaptée à cet usage en raison de sa faible masse et de sa grande vitesse. Sa capacité à effectuer des millions de cycles avec un entretien minimal garantit que les lignes électroniques à haute vitesse atteignent leurs objectifs de débit.

Cas d'utilisation : Automatisation médicale et de laboratoire

La précision est primordiale dans le domaine médical. Les vérins MA sont utilisés dans les systèmes de manipulation de liquides, les équipements de diagnostic et les distributeurs automatisés de médicaments. La carcasse en acier inoxydable constitue ici un avantage majeur, car elle est compatible avec les protocoles de salle blanche et les procédures de stérilisation courantes dans les environnements médicaux.

Cas d'utilisation : Emballage et étiquetage à petite échelle

Pour les machines à étiqueter à grande vitesse, où un petit bras doit appliquer une étiquette sur une bouteille en mouvement, le vérin miniature offre le « coup sec » et la précision requis. La tige de piston légère réduit l'inertie, permettant des temps de démarrage/arrêt plus rapides par rapport aux vérins plus volumineux.

4. Critères de sélection B2B : Ce que recherchent les professionnels

Lors de l’approvisionnement de vérins de la série MA au niveau B2B, plusieurs facteurs distinguent un composant de haute qualité d’un modèle générique :

1. Longévité des joints d’étanchéité : Renseignez-vous sur le matériau des joints. Des joints NBR de haute qualité dotés de revêtements lubrifiants spécialisés peuvent doubler la durée de vie en cycles du vérin par rapport aux joints « secs » standards.

2. Précision de la course : Dans les machines de précision, une tolérance de course de ± 0,5 mm est souvent insuffisante. Privilégiez des fabricants tels qu’AIRWORK, capables de garantir des tolérances plus serrées grâce à l’usinage de précision des entretoises internes.

3. Finition de la tige : La tige de piston doit être en acier inoxydable ou en acier au carbone plaqué chrome dur, avec une rugosité de surface (Ra) inférieure à 0,4 μm afin d’éviter l’abrasion des joints d’étanchéité.

4. Disponibilité des données CAO : Pour les ingénieurs concepteurs, l’accès aux fichiers 3D au format STEP est essentiel afin de garantir que le vérin s’intègre correctement dans l’ensemble sans risque d’interférences.

5. Maintenance et facilité d’entretien

Malgré leurs petites dimensions, les vérins de la série MA d’AIRWORK sont conçus pour faciliter l’entretien. Les bouchons d’extrémité sont généralement sertis ou filetés. Pour les versions filetées, les joints internes peuvent être remplacés à l’aide d’un kit de réparation standard, ce qui prolonge considérablement le retour sur investissement (ROI) du composant dans les environnements à forte utilisation.

Conclusion : Des composants de petite taille, mais un impact considérable

Le Mini Cylindre pneumatique (Série MA) témoigne du fait que la puissance ne se manifeste pas toujours sous une forme volumineuse. En offrant un mouvement linéaire fiable, à haute vitesse et précis dans un format compact, ces vérins permettent de concevoir la prochaine génération de machines de précision. Chez AIRWORK, nous nous engageons à repousser les limites de ce que peuvent accomplir les vérins pneumatiques miniatures, en fournissant aux ingénieurs du monde entier les outils dont ils ont besoin pour innover dans des espaces de plus en plus restreints. Que vous conceviez un robot chirurgical ou une étiqueteuse à haute vitesse, notre série MA constitue la solution compacte adaptée à vos défis d’ingénierie modernes.
