Q: Hvad er sikkerhedsaktiveret logik i procesindustrierne, og hvorfor er valget af pneumatiske cylindre så afgørende for anlæggets sikkerhed?

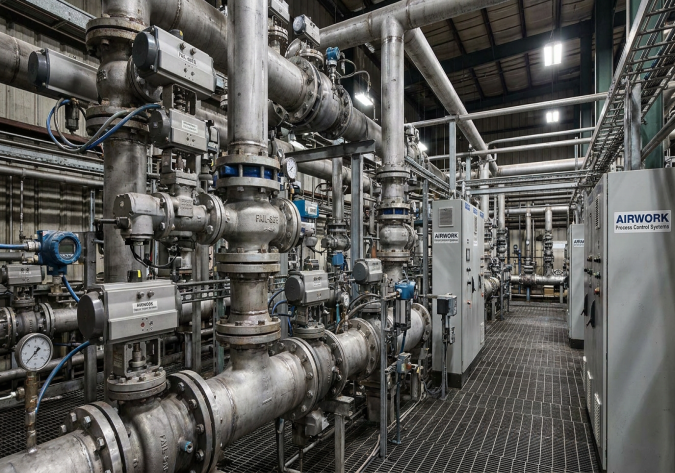

I procesindustrier såsom kemisk fremstilling, olie- og gasraffinering, kraftforsyning, vandbehandling og fødevareproduktion skal væskekontrolsystemer fungere med absolut pålidelighed. Disse anlæg håndterer flygtige kemikalier, damp under højt tryk og farlige væsker. Hvis der opstår en pludselig nødsituation – f.eks. en værkstedsomspændende strømudfald, en revnet hovedluftkompressortilslutning eller en fejl i styresystemet – skal de automatiserede ventiler, der regulerer disse væsker, øjeblikkeligt skifte til en forudbestemt, sikker tilstand. Dette kaldes fail-safe-logik.

Pneumatiske aktuatorer (cylindre) er den primære mekaniske kraft, der bruges til at åbne og lukke disse kritiske procesventiler. Når styresystemet mister strømmen, er den pneumatiske cylinder ansvarlig for udførelse af fail-safe-handlingen. Valget af cylindertype – dobbeltvirkende versus enkeltvirkende – er den grundlæggende ingeniørmæssige beslutning, der afgør, hvordan systemet vil opføre sig ved strøm- eller tryktab.

Der er tre primære fejlsikrede tilstande, der kræves i industrielle processer:

• Fejl-lukket (FC): Ventilen skal straks lukke helt for at forhindre strømningen af farlige kemikalier eller brændstof. Et eksempel er en brændgasafspærringsventil til en kedel.
• Fejl-åben (FO): Ventilen skal straks åbne fuldt for at aflede tryk, forhindre overtryk i tanke eller tillade kølevand at strømme. Et eksempel er en nødudblæsningsventil.
• Fejl-sidste eller Fejl-fastlåst (FL): Ventilen skal låse sig i den præcise position, den befinder sig i på tidspunktet for fejlen, og dermed forhindre pludselige procesændringer. Et eksempel er en reguleringsventil, der regulerer en stabil kemisk reaktion, hvor pludselig bevægelse kunne forstyrre procesbalancen.

Valg af forkert cylindre en forkert valgt type eller fejlsikret kreds kan føre til katastrofale ulykker, miljøforurening og udstyrsbeskadigelse til flere millioner dollars. Derfor skal R&D-ingeniører og indkøbschefer forstå de fysiske mekanismer og logikken bag begge aktuatortyper.

Q: Hvordan leverer enkeltsidige (fjederretur-)cylindre en meget pålidelig mekanisk løsning for fail-safe åben eller fail-safe lukket logik?

Enkeltsidige pneumatiske cylindre, ofte kaldet fjederreturcylindre, er branchestandarden for udførelse af simpel fail-closed (FC) eller fail-open (FO) logik. Disse cylindre bruger komprimeret luft til at bevæge stemlen i én retning (f.eks. udtrække stangen og åbne en ventil) og indeholder en kraftig indbygget mekanisk fjeder, der bevæger stemlen i den modsatte retning (trække stangen tilbage og lukke ventilen).

Den tekniske skønhed ved enkeltsidig konstruktion ligger i dens enkelhed og afhængighed af lagret mekanisk energi frem for eksterne hjælpeenergikilder:

• Rent mekanisk energilagring: En mekanisk fjeder kræver ikke elektricitet, komprimeret luft eller et aktivt styresignal for at fungere. Når cylinderen er under tryk, komprimerer lufttrykket fjederen og lagrer energi. I det øjeblik forsyningen af komprimeret luft afbrydes – enten på grund af en brudt slange eller en strømløs magnetventil – frigives den lagrede mekaniske energi i fjederen øjeblikkeligt. Fjederen presser stemlen tilbage til dens standardposition og tvinger ventilen ind i dens sikre tilstand.
• Høj pålidelighed: Da der ikke kræves komplekse elektroniske kredsløb eller hjælpe-lufttanker for at aktivere fjederen, udgør enkeltdrevne cylindre den mest pålidelige fejl-sikre teknologi, der findes. Selv hvis hele anlægget mister både strøm og luft, udfører fjederen sin funktion.
• Forenklet magnetventilstyring: Enkeltvirkende cylindre styres ved hjælp af simple 3/2-vejs (tre-port, to-positioner) magnetventiler. Når ventilen ikke er strømførende, udligner den automatisk luften i cylinderen, så fjederen kan trække stemlen tilbage. Dette minimerer antallet af potentielle fejlsteder i den elektriske og pneumatiske styrekreds.

Enkeltvirkende cylindre har dog nogle begrænsninger. Da en del af den pneumatiske kraft skal overvinde fjederens modstand under den aktive slaglængde, leverer de mindre nettoudgangskraft end en dobbeltvirkende cylinder af samme størrelse. Desuden begrænser den fysiske længde af den indvendige fjeder den maksimale slaglængde, hvilket gør dem uegnede til applikationer, der kræver lange lineære bevægelser.

Spørgsmål: Hvorfor vælges dobbeltvirkende cylindre til applikationer med høj kraft og lang slaglængde, og hvordan implementerer ingeniører fejlsikker logik med dem?

Dobbeltvirkende cylindre bruger trykluft til at drive både udgangs- og indtrækningsbevægelsen. De indeholder ikke en intern fjeder, hvilket betyder, at de har flere tydelige fordele i forhold til enkeltvirkende design til bestemte procesapplikationer:

• Høj kraft i begge retninger: Da der ikke er en fjeder, der modvirker stempelbevægelsen, omdannes hele trykket fra trykluften direkte til lineær kraft. Dette gør dobbeltvirkende cylindre ideelle til betjening af store, tunge procesventiler (f.eks. højdtrykslåseventiler eller store fløjleventiler), som kræver maksimal drejningsmoment for at åbne og tætte effektivt.
• Ubegrænsede slaglængder: Uden de fysiske pladsbegrænsninger, som en intern fjeder medfører, kan dobbeltvirkende cylindre fremstilles med meget lange slag – ofte på flere meter – hvilket er afgørende for materialehåndtering og storstilet bulkforarbejdning.
• Præcis positionering: Dobbeltvirkende cylindre giver stabil og afbalanceret kontrol, hvilket muliggør præcis moduleret kontrol af procesventiler i mellempositioner (f.eks. at holde en ventil 45 % åben).

Da dobbeltvirkende cylindre kræver aktiv lufttryk for at bevæge sig i begge retninger, har de dog ikke en indbygget, mekanisk standardtilstand. Hvis luftforsyningen svigter, vil stemlen flyde frit, og ventilen kan forskydes på grund af væskekraften – hvilket er yderst farligt. For at implementere fejlsikker logik med dobbeltvirkende cylindre skal ingeniører integrere specialiserede eksterne pneumatiske tilbehørsdele – en specialitet for AIRWORK's ingeniørteam:

• Luftakkumulatortanke (luftreservoirer): En trykbeholdert stål-tank installeres tæt på cylinderen. Hvis den primære luftforsyning svigter, isolerer en tilbageholdelsesventil tanken, og en styret pilotventil dirigerer den lagrede luft fra akkumulatortanken til cylinderen, hvilket tvinger den til at bevæge sig til fejlsikker position.
• Trykstyrede afspærringsventiler (låseventiler): Disse ventiler monteres direkte på cylinderens luftporte. De overvåger den primære lufttryk. Hvis tilførselstrykket falder under en sikker tærskelværdi, lukker afspærringsventilerne øjeblikkeligt, hvilket fastholder luften inden for begge kamre i cylinderen. Dette låser stemlen på plads og udfører en Fail-Last/Fail-Freeze-logik med høj præcision.

Spørgsmål: Hvordan hjælper AIRWORK B2B-indkøbsledere og ingeniører med at optimere fejl-sikrede aktuator-systemer?

Valget mellem dobbeltvirkende og enkeltvirkende cylindre indebærer en afvejning af sikkerhedskrav, rumlige begrænsninger, mekanisk kraft og udstyrsbudget. Indkøb fra en meget erfaren producent som AIRWORK forenkler denne proces for B2B-købere:

• Udvidet portefølje: AIRWORK fremstiller et komplet sortiment af både dobbeltvirkende og enkeltdrevne cylindre i overensstemmelse med ISO 15552- og ISO 6431-standarderne samt et fuldt udvalg af fejlsikrede styreventiler, akkumulatorpakker og låseaccessories.
• Specialiseret ingeniørstøtte: Vores tekniske team hjælper R&D-ingeniører med at beregne de præcise krav til kraft, herunder fjedermodstand og trykfald i luften, for at vælge den mest kompakte og omkostningseffektive cylinderstørrelse.
• Brugerdefinerede fejlsikrede manifolder: AIRWORK designer brugerdefinerede, integrerede pneumatiske paneler, der kombinerer styreventiler, akkumulatortanke og sikkerhedscheckventiler i en enkelt, forudtestet samling. Dette reducerer installationsomfanget og eliminerer potentielle utæthedssteder i din fabrik.

Ved at samarbejde med AIRWORK kan operatører af procesanlæg og maskinbyggere sikre, at deres automatiserede systemer overholder strenge internationale sikkerhedsstandarder, minimerer driftsrisici og udfører fejlfrie fail-safe-handlinger under kritiske nødsituationer.
