ש: מהי לוגיקת בטיחות-לכישלון בתעשייה התהליכית, ולמה הבחירה בצילינדרים פנאומטיים קריטית כל כך לבטיחות המפעל?

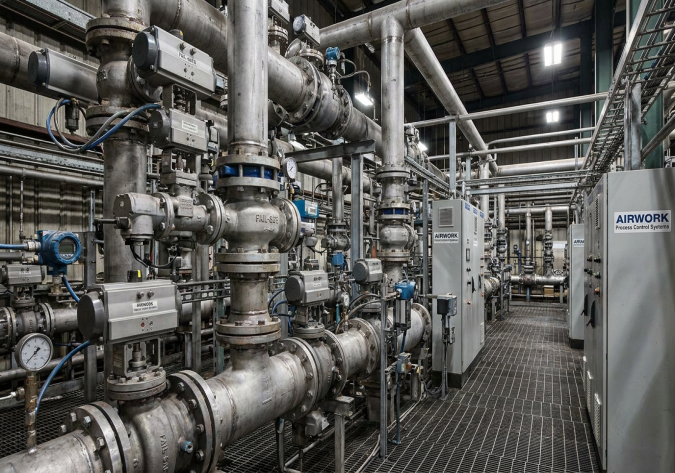

בתעשייה התהליכית, כגון ייצור כימיקלים, רתכת נפט, ייצור חשמל, טיהור מים ועיבוד מזון, מערכות בקרת זרימה חייבות לפעול באמינות מוחלטת. המתקנים הללו מתמודדים עם כימיקלים נדיפים, אידוי בלחץ גבוה ונוזלים מסוכנים. אם מתרחשת חירום פתאומי – למשל, הפסקת חשמל כלל-מפעלית, קריסת קו האנרגיה הראשי של המניע או תקלה במערכת הבקרה – השסתומים האוטומטיים שמבקרים את הזרימה חייבים לעבור באופן מיידי למצב בטוח מוגדר מראש. זהו מה שמכונה לוגיקה בטוחה-בכישלון.

מנועים פניאומטיים (צילינדרים) הם הכוח המכאני העיקרי המשמש לפתיחה וסגירה של שסתומים תהליכיים קריטיים אלו. כאשר מערכת הבקרה מאבדת חשמל, הצילינדר הפניאומטי אחראי לביצוע פעולת הבטיחות-בכישלון. בחירת סוג הצילינדר — דו-פעילי לעומת חד-פעילי — היא ההחלטה ההנדסית היסודית שמגדירה כיצד תתנהג המערכת בעת אובדן חשמל או לחץ.

קיימים שלושה מצבים עיקריים של ביטחון תפקוד (fail-safe) הנדרשים בתהליכי התעשייה:

• מצב כיבוי-סגור (FC): השסתום חייב לסגור באופן מיידי וברצון כדי למנוע זרימה של חומרים כימיים מסוכנים או דלק. דוגמה לכך היא שסתום כיבוי גז דלק למחשוף.
• מצב כיבוי-פתוח (FO): השסתום חייב לפתוח באופן מיידי על מנת לשחרר לחץ, למנוע עליית לחץ מופרזת במיכל או לאפשר זרימת מים קירור. דוגמה לכך היא שסתום פתרון חירום.
• מצב כיבוי-אחרון או כיבוי-קפיאה (FL): השסתום חייב לנעול את עצמו בדיוק באותו מיקום שבו היה בעת הכיבוי, כדי למנוע כל שינוי פתאומי בתהליך. דוגמה לכך היא שסתום בקרה המניע תגובה כימית יציבה, כאשר תנועה פתאומית עלולה לפגוע באיזון התהליך.

בחירת הלא נכונה גליל בחירת סוג הפעלה או מעגל ביטחון תפקוד (fail-safe) לא נכונה עלולה להוביל לתאונות קטסטרופליות, לזיהום סביבתי ולנזק ציוד בשווי מיליוני דולרים. לפיכך, מהנדסי מחקר ופיתוח ומנהלי רכש חייבים להבין את המנגנונים הפיזיים והלוגיקה העומדים בבסיס שני סוגי המניעים.

שאלה: כיצד סילינדרים חד-פעליים (עם חזרה על ידי קפיץ) מספקים פתרון מכני מהימן במיוחד ללוגיקה של "פתוח באיזון" או "סגור באיזון"?

צילינדרים פנאומטיים חד-פעליים, הידועים לעיתים קרובות כצילינדרים עם חזרה על ידי קפיץ, הם הסטנדרט התעשייתי לביצוע לוגיקה פשוטה של 'נכשל סגור' (FC) או 'נכשל פתוח' (FO). צילינדרים אלו משתמשים באויר דחוס כדי להזיז את הפיסטון בכיוון אחד (למשל, להאריך את המוט ולפתוח שסתום) וכוללים קפיץ מכני עמיד פנימי שמזיז את הפיסטון בכיוון הנגדי (כדי למשוך את המוט לסגור את השסתום).

היופי ההנדסי של העיצוב החד-פעלי הוא בפשטותו ובהת reliance שלו על אנרגיה מכנית מאוחסנת במקום על שירותים חיצוניים:

• אחסון טהור של אנרגיה מכנית: קפיץ מכני אינו דורש חשמל, או אוויר דחוס, או אות בקרה פעיל כדי לפעול. כאשר הצילינדר נמצא תחת לחץ, הלחץ של האוויר הדחוס מכווץ את הקפיץ, מאחסן אנרגיה. ברגע שסיפוק האוויר הדחוס נפסק — בין אם בגלל צינור שבור או וסת סולנואיד שנותר ללא זרם — האנרגיה המכנית המאוחסנת בקפיץ משתחררת באופן מיידי. הקפיץ דוחף את הפיסטון חזרה למצבו ההתחלתי, מה שגורם לוסת להיכנס למצב הבטיחות שלו.
• אמינות גבוהה: מאחר שאין צורך במעגלים אלקטרוניים מורכבים או במיכלים עזר לאוויר כדי להפעיל את הקפיץ, צילינדרים חד-פעליים מייצגים את טכנולוגיית הביטחון המפלה המאומתת ביותר הזמינה. גם אם כל המפעל מאבד הן חשמל והן אוויר, הקפיץ יבצע את תפקידו.
• שליטה מפושטת על סולנואיד: צילינדרים חד-פעליים נשלטים באמצעות שסתומים חשמליים פשוטים של 3/2 דרכי (שלושה פתחים, שני מצבים). כאשר השסתום לא נמצא תחת מתח, הוא מרוקן אוטומטית את האוויר בתוך הצילינדר, מה שמאפשר לאליה לחזור למצבו הראשוני. זה מפחית למקסימום את מספר נקודות הכישלון האפשריות במעגל הבקרה החשמלי והאווירי.

עם זאת, לצילינדרים החד-פעליים יש כמה מגבלות. מכיוון שחלק מהכוח האווירי חייב להתגבר על התנגדות הסליל במהלך המהלך הפעיל, הם מספקים פחות כוח פלט נטו מאשר צילינדר דו-פעלי באותו גודל. בנוסף, האורך הפיזי של הסליל הפנימי מגביל את אורך המהלך המקסימלי, מה שהופך אותם בלתי מתאימים ליישומים הדורשים תנועות ליניאריות ארוכות.

ש: מדוע בוחרים בצילינדרים דו-פעליים ליישומים הדורשים כוח גבוה ואורך משיכה ארוך, וכיצד מהנדסים מממשים לוגיקה בטוחה במקרי כשל?

シリンדרים דו-פעוליים משתמשים באויר דחוס כדי לספק כוח הן לשלב ההארכה והן לשלב ההחזרה. הם אינם מכילים קפיץ פנימי, מה שנותן להם מספר יתרונות מובילים על פני עיצובים חד-פעוליים ליישומים תהליכיים מסוימים:

• כוח גבוה בשני הכיוונים: מאחר שאין קפיץ שמפעיל התנגדות לתנועת הפיסטון, כל הלחץ של האויר הדחוס מומר לכח ליניארי. עובדה זו הופכת את הצילינדרים דו-פעליים לאידיאליים להפעלת שסתומים תהליכיים גדולים וכבדים (כגון שסתומי שער בלחצים גבוהים או שסתומי פרפר גדולים) שדורשים מומנט מקסימלי כדי לפתוח ולצמד באופן אטום.
• אורכי הליכה בלתי מוגבלים: ללא אילוצי המרחב הפיזיים של קפיץ פנימי, ניתן לייצר סילינדרים דו-פעוליים עם אורכי הליכה ארוכים ביותר, לעתים קרובות מעבר למספר מטרים, מה שחיוני לטיפול בחומרים ולעיבוד חלקי ענק.
• מיקום מדויק: צילינדרים דו-פעליים מספקים שליטה יציבה ומאוזנת, המאפשרת שליטה מודולציונית מדויקת על שסתומים תהליכיים במיקומים ביניים (למשל שמירה על שסתום פתוח ב-45%).

עם זאת, מכיוון שצילינדרים בעלי פעולה כפולה דורשים לחץ אוויר פעיל כדי לנוע בשני הכיוונים, אין להם מצב ברירת מחדל מכני מובנה. אם אספקת האוויר נכשלת, הפיסטון ירחף בחופשיות, והשסתום עלול לסטות עקב כוחות נוזל, מה שמסוכן מאוד. כדי ליישם לוגיקה בטיחותית עם צילינדרים בעלי פעולה כפולה, על מהנדסים לשלב אביזרים פנאומטיים חיצוניים מיוחדים, שהם התמחות של צוות ההנדסה של AIRWORK:

• מיכלי אגירת אויר (מאגרי אויר): מיכל פלדה מנותק מותקן קרוב לצילינדר. במקרה של כשל באספקת האויר הראשית, שסתום בידוק חד-כיווני מבודד את המיכל, ושסתום נשלט על ידי פיקוד מפעיל את האויר האגור במיכל לאגירת האויר, ומדחף את הצילינדר לכיוון מיקום הביטחון באירוע כשל.
• שסתומים בדיקת הפעלה מרחוק (שסתומי נעילה): שסתומים אלו מותקנים ישירות על פתחי האוויר של הצילינדר. הם עוקבים אחר לחץ האוויר הראשי. אם לחץ האספקה יורד מתחת לסף בטיחותי, שסתומי הבדיקה נסגרים באופן מיידי, ותופסים את האוויר בתוך שני המכלים של הצילינדר. בכך ננעלת המבנה של הפיסטון במקום, ובכך מתבצעת לוגיקה של 'נכשל-לאחרון' או 'נכשל-מקפיא' בדיוק גבוה.

ש: כיצד AIRWORK תומך במנהלי רכש B2B והמהנדסים באופטימיזציה של מערכות מצמד אקטואטור עם פונקציית בטיחות נגד כשל?

בחירת צילינדר דו-פעילי לעומת צילינדר חד-פעילי כוללת المواזنة בין דרישות הבטיחות, מגבלות המקום, הכוח המכני והתקציב של הציוד. רכישת ציוד מייצר מנוסה במיוחד כמו AIRWORK מפשטת תהליך זה עבור קונים B2B:

• פורטפוליו מקיף: AIRWORK מייצרת טווח מלא של צילינדרים דו-פעיליים וחד-פעיליים, בהתאם לתקנים ISO 15552 ו-ISO 6431, וכן סדרת שלמה של שסתומים בקרתיים עם פונקציית בטיחות אוטומטית, חבילות מאגרי לחץ ואביזרים לנעילת מערכות.
• תמיכה הנדסית متخصصة: הצוות הטכני שלנו עוזר מהנדסי R&D לחשב את דרישות הכוח המדויקות, תוך לקיחת בחשבון התנגדות הקפיץ והנמכת הלחץ באוויר, כדי לבחור את גודל הצילינדר הקטן והכללי ביותר מבחינת עלות.
• לוחות בקרה מותאמים אישית עם פונקציית בטיחות אוטומטית: AIRWORK מעצבת לוחות פנאומטיים מותאמים אישית המשלבים שסתומי בקרה, מכלים לאגירת לחץ ושסתומי בדיקה לבטיחות לתוך רכיב אחד מוכן מראש לבדיקה. זה מקצר את זמן ההתקנה ומבטל מסלולים פוטנציאליים לтеורח במערכת שלך.

על ידי שותפות עם AIRWORK, מפעילי תחנות עיבוד ויצרני מכונות יכולים להבטיח שהמערכות האוטומטיות שלהם עומדות בתקנים הבינלאומיים החמורים לתחום הבטיחות, מפחיתים את הסיכונים בתפעול, וממשימים פעולות בטוחות לחלוטין במקרה של אירועים חירום קריטיים.
