Q: Hvad er renrumsklassificeringsstandarder, og hvorfor opfylder almindelige pneumatiske komponenter ikke kravene til renrum?

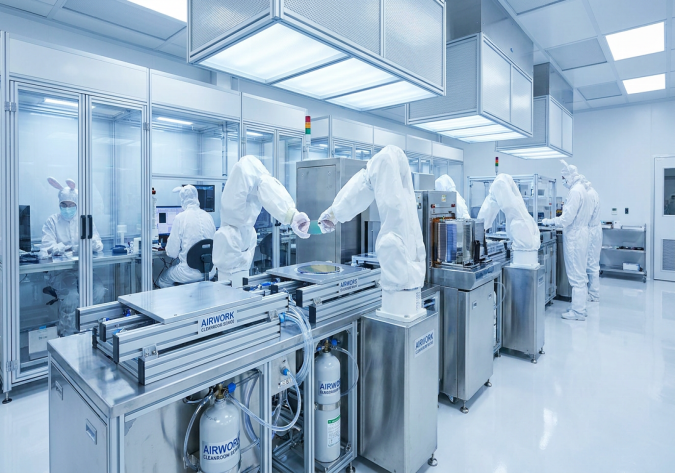

I højteknologiske industrier såsom halvlederfremstilling, bioteknologi, farmaceutiske produkter og montering af medicinsk udstyr skal produktionen foregå i meget kontrollerede miljøer, der kaldes rene rum. Disse områder reguleres af den internationale standard ISO 14644-1, som klassificerer rene rum fra klasse 1 (renest) til klasse 9 ud fra den maksimale tilladte koncentration af partikler i luften pr. kubikmeter luft.

For eksempel må et ISO-klasse-4-rent rum, som ofte anvendes ved halvlederwaferbehandling, ikke indeholde mere end 352 partikler på 0,5 mikrometer eller større pr. kubikmeter luft. For at sætte det i perspektiv indeholder almindelig stue-luft millioner af sådanne partikler. I disse ekstremt rene miljøer kan selv én enkelt mikroskopisk støvpartikel eller dråbe af kemisk damp, der falder ned på en siliciumwafer, ødelægge en hel batch mikrochips og medføre tab på flere millioner dollars.

Indkøb af pneumatiske komponenter til disse rene rum udgør en stor udfordring for indkøbschefer og R&D-ingeniører, fordi standardpneumatiske komponenter er store partikelgeneratører:

• Partikelgenerering fra tætningsfriktion: Når stangen i en standardpneumatisk cylinder bevæger sig frem og tilbage, frigiver den konstante glidende friktion mellem gummietætningerne og metalstangen mikropartikler af gummi og metal til luften. I standardanvendelser er dette usynligt og uskadeligt, men i et rent rum udgør det en alvorlig forureningssource.
• Udstødningsluftforurening: Når en standardsolenoidventil skifter, frigiver den trykluft direkte til rummet. Denne udstødte luft indeholder mikroskopiske dråber af kompressolje og fedtpartikler, der er slidt af ventilkernens interne spoler, hvilket øjeblikkeligt forringer luftkvaliteten i det rene rum.
• Udledning af standardsmøremidler: Smørefedten, der anvendes til smøring af standard industrielle cylinder og ventiler, indeholder flygtige organiske forbindelser (VOC’er). Under renrumsvakuum eller ved temperatursvingninger udleder disse smøremidler kemiske dampe, som kan forurene følsomme kemiske processer, optiske linser eller siliciumsubstrater af høj renhed.

For at undgå disse problemer er standard pneumatiske komponenter fuldstændigt forbudt i renrum. Ingeniører skal specificere og skaffe specialiserede renrumsgrad-pneumatiske komponenter, der er designet til at minimere partikeludledning og forhindre kemisk forurening.

Spørgsmål: Hvilke designfunktioner er integreret i renrumsgrad-pneumatiske komponenter for at minimere partikeludledning?

For at opfylde de strenge rengøringskrav i ISO 14644-1 skal renrumsgrad- pNEUMATISKE KOMPONENTER undergå betydelige designændringer i forhold til standard industrielle modeller. Indkøbschefer bør lede efter disse avancerede ingeniørfunktioner:

• Integrerede sugelufthavne: Renlighedsrumskvalitet cylindre, såsom dem udviklet af AIRWORK, indeholder en sekundær vakuum-sugelufthavn på cylinderstangens føring. Denne lufthavn er forbundet til en ekstern vakuumslinje. Eventuelle mikropartikler, der dannes ved friktionen mellem stangtætningerne, suges ind i denne lufthavn og ledes sikkert ud af renlighedsrummet i stedet for at blive frigivet til luften i renlighedsrummet. Denne sugedesign er meget effektiv og gør det muligt for cylindrene at fungere i miljøer med renhed på op til ISO-klasse 3.
• Dobbeltlæbskrabertætninger: Specialiserede cylindre anvender højholdbare dobbeltlæbs-tætninger fremstillet af fluorogummi (FKM) eller specialiseret polyurethan. Den ydre læbe forhindrer eksterne forureninger i at trænge ind i cylinderen, mens den indre læbe fungerer som en højeffektiv skrabertætning, der forhindrer intern smørelse i at sive ud langs stangen.
• Materialer, der ikke afsætter partikler: Materialerne vælges for at minimere slid og partikelgenerering. Cylinderkroppe fremstilles typisk af hård-anodiseret aluminium eller poleret rustfrit stål SUS316, som er modstandsdygtige over for ridser og ikke flager af. Plastdele begrænses til ikke-afsættende tekniske polymerer som PEEK, PTFE eller POM.
• Solenoidventiler med lukket udstødning: I ventilsamlinger til renrum er udstødningsåbninger ikke lokalventileret. I stedet er samlingen designet med et fuldt lukket udstødningsystem. Al udstødningsluft fra ventilerne føres gennem dedikerede, tætte polyurethanrør til en udstødningsmanifold, der udstøder helt uden for renrumsmiljøet.

Q: Hvad er smørestofstandarderne for renrums-pneumatik, og hvorfor er almindelige smørefedter forbudt?

Smøring er et afgørende element for pneumatiske systemers ydeevne, da den sikrer lav friktion, forhindrer slid på tætninger og forlænger komponenternes levetid. I rene rum er valget af smøremiddel imidlertid underlagt strenge kemiske standarder. Almindelige industrielle smøremidler er strengt forbudt på grund af deres fysiske og kemiske egenskaber:

• Høj damptryk og udgassing: Almindelige smørefedter har højt damptryk, hvilket betyder, at de let fordampes ved stuetemperatur. Denne fordampning frigiver flygtige organiske forbindelser (VOC’er), som kan aflejres på waferoverflader og forårsage molekylær organisk forurening.
• Partikelafgivelse: Almindelige smøremidler kan nedbrydes ved højhastighedsdrift og frigive små fedtdråber til udsugningsluftstrømmen.

Pneumatiske komponenter til rene rum skal anvende specialiserede fluorerede eller syntetiske smøremidler, der opfylder strenge krav til lav udgassing og lavt damptryk:

• Fluorholdige (PFPE) smøremidler: Perfluoropolyether (PFPE)-smøremidler er guldstandarden for rene rum. De er kemisk inerte, har ekstremt lav damptryk og fordamper eller udgasser ikke, selv under højt vakuum. PFPE-smøremiddel er modstandsdygtigt over for høje temperaturer og aggressive kemikalier, hvilket sikrer, at det forbliver stabilt inden i cylinderen i hele dens levetid.
• Fødevaregodkendt (NSF H1)-certificering: I farmaceutiske rene rum skal smøremidler også være fødevarekvalitet, således at tilfældig kontakt med produktet ikke medfører toksisk forurening. Ved køb hos AIRWORK sikres det, at alle smøremidler til rene rum er fuldt certificerede og overholder både NSF H1- og ISO-renhedskriterierne.

Spørgsmål: Hvilke parametre skal B2B-købere verificere, når de indkøber pneumatiske komponenter til rene rum fra AIRWORK?

Når man håndterer indkøb til et automatiseringsprojekt for rene rum, skal indkøbschefer verificere specifikke kvalitets- og ydelsesparametre for at sikre overholdelse af kravene:

• ISO-renhedscertificering: Verificer den certificerede ISO-klasse for komponenten. AIRWORKs rengøringsrumskvalitetscylindre og -ventiler er testet og certificeret til brug i miljøer op til ISO-klasse 4, hvilket gør dem ideelle til halvleder- og farmaceutisk montage.
• Emballage- og monteringsstandarder: Komponenter til rengøringsrum må ikke monteres i almindelige fabrikker. AIRWORK fremstiller, inspicerer og pakker sin rengøringsrumsserie dobbelt ind i et klasse 100-rengøringsrum. Dette sikrer, at komponenterne er helt fri for partikler, når de ankommer til din facilitet.
• Materiale-sporbarhed: Sørg for, at leverandøren leverer overensstemmelsescertifikater for alle polymerer, der ikke udgiver gasser, samt fluorerede smøremidler, der anvendes i monteringen. Dette er en væsentlig krav til FDA-inspektioner i produktionslinjer for medicinsk udstyr og farmaceutiske produkter.

Ved at samarbejde med AIRWORK kan B2B-købere med tillid købe pneumatiske løsninger til renrum, der kombinerer høj ydelse med absolut overholdelse af miljøkravene. Vores specialdesignede funktioner, smører med lav udgassing og certificeret renrumpakning sikrer, at dine automatiserede produktionslinjer kører problemfrit uden at risikere følsomme renrumsprocesser.
