Q: Hvad er IO-Link-teknologi, og hvordan revolutionerer den traditionelle pneumatiske systemer inden for Industri 4.0?

Traditionelle pneumatisk systemer er længe betragtet som 'døve og dumme' mekaniske systemer. Standard magnetventiler styres af simple 24 V digitale signaler, der fortæller dem at åbne eller lukke, og simple magnetiske reed-kontakter registrerer kun, om en cylinderkolbes stempel har nået enden af sin slaglængde. Der er ingen tovejskommunikation, ingen diagnosticeringsfeedback og ingen mulighed for at vide, om en komponent er ved at slitage, før den faktisk går i stykker og standser hele produktionslinjen.

IO-Link (IEC 61131-9) er den første åbne, standardiserede, punkt-til-punkt, tovejs digitale kommunikationsteknologi, der forbinder sensorer og aktuatorer til industrielle feltbusnetværk (som f.eks. PROFINET, EtherNet/IP og EtherCAT). Den fungerer som den 'sidste mil' kommunikationsforbindelse og gør det muligt for intelligente felt-niveau-enheder at overføre ikke kun rå procesdata (som ON/OFF-signal), men også omfattende diagnosticerings- og parametriseringsdata.

Ved at integrere IO-Link-teknologi med pneumatiske ventilmanifoldder og cylinderfølere har AIRWORK transformeret traditionelle pneumatik til meget intelligente, datarige Industri 4.0-automatiseringssystemer. I stedet for simpel mekanisk bevægelse giver et IO-Link-aktiveret pneumatiske system kontinuerlige, realtidsindsigter i sin egen ydeevne, driftstilstand og miljøforhold. Denne ændring gør det muligt for B2B-producenter at gå fra reaktiv vedligeholdelse til meget optimerede, datadrevne prædiktive drifts- og vedligeholdelsesstrategier (O&M).

Spørgsmål: Hvilke specifikke diagnostiske og O&M-funktioner frigøres ved integration af IO-Link med pneumatiske ventilmanifoldder og følere?

Integration af intelligente IO-Link-følere med pneumatiske manifoldder og cylindre frigør en bred vifte avancerede diagnostiske, styrings- og O&M-funktioner (drift og vedligeholdelse), som tidligere ikke var mulige med traditionelle kablingsopsætninger:

• Realtime-cykeloptælling: Hver gang en magnetventil aktiveres eller en cylinder udfører en slagcyklus, registrerer IO-Link-modulet handlingen. Da pneumatiske komponenter har en angivet levetid (kendt som B10d-værdien, som angiver antallet af cyklusser før en statistisk fejl), kan systemet spore den kumulative cykelantal og automatisk advare vedligeholdelsesholdet, når en komponent nærmer sig sin angivne levetid, så der kan udføres en planlagt udskiftning i forbindelse med planlagt nedtid.
• Overvågning af aktuatorens tilbagelængde: Ved at sammenligne ventiltriggersignalet med cylindrens endepositionssensorer kan IO-Link-controlleren måle de præcise millisekunder, det tager for cylinderen at gennemføre sin tilbagelængde. Hvis tilbagelængden begynder at blive langsommere, indikerer det et fald i trykket, et lokaliseret luftlæs eller øget mekanisk friktion i føringen. Dette giver teknikere mulighed for at håndtere årsagen, inden aktuatoren helt sætter fast.
• Kontinuerlig tryk- og strømningsdiagnostik: IO-Link-tryk- og strømningsfølere, der er integreret i ventilmanifolden, overvåger kontinuerligt forsyningsluften under tryk. De kan registrere subtile trykfald under højhastighedsdrift eller en langsom, kontinuerlig stigning i luftforbruget (et klassisk tegn på en voksende luftlækkage i rørledningen eller cylindertætningerne) og sende øjeblikkelige advarsler for at forhindre energispild og driftsfejl.
• Overvågning af magnetventilspolens tilstand: Den IO-Link-aktiverede pneumatiske manifold kan kontinuerligt overvåge de elektriske egenskaber ved individuelle magnetventilspoler. Den kan registrere åbne kredsløb, kortslutninger eller overophedning af spolen og identificere øjeblikkeligt den præcise ventilmodul, der kræver opmærksomhed, via en digital styregrænseflade.
• Parametrisering og automatisk konfiguration: Traditionelle intelligente sensorer kræver manuel justering ved hjælp af knapper eller potentiometre på sensorens krop. Med IO-Link gemmes alle konfigurationsparametre (f.eks. trykgrænser, sensors følsomhed og tidsindstillinger) digitalt på IO-Link-masteren. Hvis en sensor eller ventil beskadiges, kan en tekniker blot tilslutte en ny, identisk enhed. Masteren skriver automatisk de gemte parametre til den nye enhed, hvilket eliminerer behovet for manuel programmering eller kalibrering.

Spørgsmål: Hvordan sammenligner den fysiske wiring og installation af et IO-Link-pneumatisk system sig med traditionelle hårdkodede manifold-systemer?

For B2B-indkøbschefer og systemintegratorer er reduktionen af installationsomkostninger og -kompleksitet en af de mest overbevisende grunde til at indføre IO-Link-teknologi. Traditionelle hårdkodede pneumatiske systemer er meget arbejdskrævende at designe, installere og igangsætte:

• Komplekse multikernede kabler: At forbinde en 16-stationers magnetventilmanifold og tilhørende cylinderfølere til et PLC-skab kræver routing af massive, tykke multikernede kabler. Hver enkelt ledning skal manuelt afisoleres, krimpes, mærkes og tilsluttes til terminalblokke både i PLC-skabet og i manifoldens forbindelsesboks. Denne manuelle tilslutning er fejlbehæftet og tager timer at udføre.
• Udmålte kabelbakker: Store multikernede kabler er tunge og stive og kræver dyre og udmålte kabelforvaltningssystemer på maskinens ramme.

IO-Link forenkler denne infrastruktur fuldstændigt:

• Standardiserede uskyttede 3-leder- eller 4-lederkabler: Alle IO-Link-enheder, herunder komplekse ventilsamlinger og intelligente følere, tilsluttes ved hjælp af standardmæssige, billige, uskyttede M12- eller M8-kabler. En enkelt, tynd 3-lederkabel overfører den digitale kommunikation, 24 V strømforsyning og jord.
• Decentraliseret arkitektur: I stedet for at føre alle kabler tilbage til et centralt PLC-skab tilsluttes sensorer og ventiler lokalt til en IP67-klassificeret IO-Link-masterblok, der er monteret direkte på maskinens ramme. Masteren samler derefter data fra op til 8 eller 16 enheder og sender dem til PLC’en via én industrielle Ethernet-kabel (f.eks. PROFINET).
• Reduceret skabstørrelse: Ved at flytte terminaltilslutningerne og masterblokkene ud af det elektriske skab og over på maskinens ramme kan skabets størrelse reduceres med op til 50 %, hvilket sparer værdifuld gulvplads og mindsker de samlede hardwareomkostninger.

Spørgsmål: Hvilke intelligente IO-Link-løsninger tilbyder AIRWORK til moderne industrielle produktionsanlæg?

AIRWORK har udviklet et robust økosystem af intelligente, IO-Link-kompatible pneumatiske produkter, der er designet til at integreres nahtløst med moderne PLC-netværk og Industry 4.0-softwareplatforme:

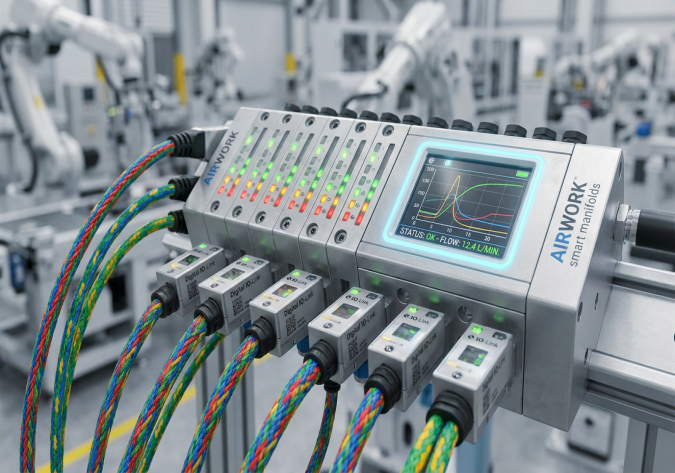

• IO-Link-integrerede ventilmanifolder: Vores high-end ventilmanifolder er udstyret med integrerede IO-Link-kommunikationsmoduler. En enkelt M12-forbindelse understøtter op til 32 magnetventilspoler og giver fuld digital kontrol, individuel kanaldiagnostik samt automatisk cykeltælling.
• Smart cylinderpositionssensorer: AIRWORKs magnetiske cylinderfølere bruger IO-Link til at overføre kontinuerlige, absolutte positionsdata langs cylinderens slaglængde i stedet for kun grundlæggende slutpositionssignaler. Dette giver ingeniører mulighed for at programmere flere aktiveringspunkter og overvåge cylinderhastigheden i realtid.
• Digitale tryk- og strømningsfølere: Vores kompakte, inline IO-Link-følere leverer realtidsmålinger af tryk, strømning og temperatur samt indbygget diagnostisk logning, hvilket forenkler sporing af energiaudit.

Ved at samarbejde med AIRWORK kan industrielle producenter og maskinbyggere nemt opgradere deres pneumatiske infrastruktur, så den opfylder kravene til Industri 4.0. Kombinationen af simpel M12-forbindelse, avanceret realtidsdiagnostik og automatisk parameterisering reducerer igangkørselstider, minimerer fejl i forbindelserne og sikrer maksimal maskindriftstid gennem intelligent prædiktiv vedligeholdelse.
